模拟电路--相位可调移相器的设计

本文原文来自于本人新浪博客： 新浪博客

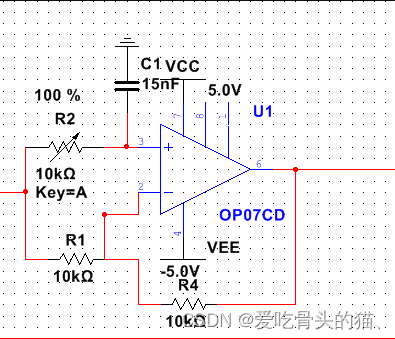

有源移相器的基本电路图如下所示，因为模电教科书上没有相关介绍（童诗白版），笔者也是奇懒无比，这么简单的电路记了好多次都没记住，索性记下来以备不时之需吧！



电路结构比较简单，几个元件的功能如下：

C1：影响着最大移向角度，15nF的时候大概是90度，其中步进接近于线性，200nF的时候接近180度，C1再增加         时，最大相移不会改变，而且步进不再是线性的了（越到最后步进越小）。

R1：与R4影响着放大倍数，当二者相等时，信号增益是1。

R2：影响着相位差，不同的R2对应不同的相位差。

R4：与R1影响着放大倍数，当二者相等时，信号增益是1。

下面是C=15nF时的波形图，大概是90度相差。



下面是C1=200nF时的波形图，大概是180度相差。
