简述
傅里叶描述子在数字图像处理中是属于特征提取的内容,其最主要的作用之一是应用在形状识别中,如字符识别。其描述子组成的特征向量经过适当的处理可以具有旋转、平移和尺度不变性。
这次博客的内容主要是边界重建,形状识别放在以后的更新当中,下面是关于一些学习内容的总结。
内容总结及算法步骤:
- 将由K个点组成的边界(轮廓点)的坐标对 ( x 0 , y 0 ) , ( x 1 , y 1 ) , ⋯ , ( x k − 1 , y k − 1 ) (x_0,y_0),(x_1,y_1),\cdots,(x_{k-1},y_{k-1}) (x0,y0),(x1,y1),⋯,(xk−1,yk−1),视为一个个复数,于是有: s ( k ) = x ( k ) + j y ( k ) s(k)=x(k)+\text{j}\,y(k) s(k)=x(k)+jy(k),他将二维描述问题转化为一维描述问题。
- 对
s
(
k
)
s(k)
s(k)进行离散傅里叶变换,获得复数系数
a
(
u
)
a(u)
a(u)称为边界的傅里叶描述子:
a ( u ) = ∑ K = 0 K − 1 s ( k ) exp − j 2 π u k / K a(u)=\sum_{K=0}^{K-1} s(k)\exp ^{-j2\pi uk/K} a(u)=K=0∑K−1s(k)exp−j2πuk/K - 重建过程就发生在这一步的反变换过程中,如果用了所有的傅里叶级数,那么反变换就等于原输入,但假设只使用前
P
P
P个系数,大于
P
P
P令为0,即
a
(
u
>
p
)
=
0
a(u>p)=0
a(u>p)=0,此时的结果对反变换的
s
(
k
)
s(k)
s(k)有如下近似:
s ^ ( k ) = 1 K ∑ u = 0 p − 1 a ( u ) exp j 2 π u k / K \hat s(k)=\frac 1 K \sum_{u=0}^{p-1} a(u)\exp^{j2\pi uk/K} s^(k)=K1u=0∑p−1a(u)expj2πuk/K
参数 k k k的值域仍然是0到K-1,即近似边界中存在相同数量的点,但是未在每个点的重建中使用那么多项。
其实重建过程和频率域低通滤波是一样的,都是屏蔽高频系数,保留低频然后在反变换,所以在傅里叶变换之前要先进行中心化,反变换回来再次去中心化,由于DFT的对称性,边界上的点数及其反变换必须是偶数,意味着计算反变换之前,删除的系数(设置为0)数量必须是偶数,因为有中心化,所以删除系数是将系数两端的一半数量设为0。高频决定细节,低频决定整体形状,设置为0的数量越多,边界细节丢失越多。
代码实现
仅仅输出一个小demo,根据以上步骤做一个效果展示
代码如下:
#include<opencv2/core.hpp>
#include<opencv2/imgproc.hpp>
#include<opencv2/highgui.hpp>
#include<iostream>
#include<string>
int main()
{
std::string path = "F:\\NoteImage\\moseme.tif";
cv::Mat src = cv::imread(path, cv::IMREAD_GRAYSCALE);
if (!src.data) {
std::cout << "Could not open or find the image" << std::endl;
return -1;
}
cv::threshold(src, src, 50, 255, cv::THRESH_BINARY);
std::vector<std::vector<cv::Point>> contours;
cv::findContours(src, contours, cv::RETR_EXTERNAL, cv::CHAIN_APPROX_NONE, cv::Point());
//定义一个画板
cv::Mat drawmat = cv::Mat::zeros(src.size(), CV_8UC3);
std::vector<cv::Point> conPoints = contours[0]; //先默认图片中就只有一条轮廓
//将轮廓变为复数图像
cv::Mat Point_Complex(conPoints.size(), 1, CV_32FC2);
for (int i = 0; i < Point_Complex.rows; ++i)
{
cv::Vec2f* p = Point_Complex.ptr<cv::Vec2f>(i);
p[0][0] = (float)conPoints[i].x;
p[0][1] = (float)conPoints[i].y;
}
//将图像变换到适合傅里叶变换的最佳尺寸
cv::Mat paddedMat;
int m = cv::getOptimalDFTSize(Point_Complex.rows);
int n = cv::getOptimalDFTSize(Point_Complex.cols);
cv::copyMakeBorder(Point_Complex, paddedMat, 0, m - Point_Complex.rows, 0, n - Point_Complex.cols,
cv::BORDER_CONSTANT, cv::Scalar::all(0));
//中心化(由于只有一列数据,x = 0)
for (int y = 0; y < paddedMat.rows; ++y)
{
if ((y % 2) != 0)
{
paddedMat.ptr<cv::Vec2f>(y)[0][0] = -paddedMat.ptr<cv::Vec2f>(y)[0][0];
paddedMat.ptr<cv::Vec2f>(y)[0][1] = -paddedMat.ptr<cv::Vec2f>(y)[0][1];
}
}
//对轮廓图像进行傅里叶变换(如果变换后的行数不为偶数那就应该取最大偶数行,但是这里本身就是偶数就不判定了)
cv::Mat Point_complex_dft;
cv::dft(paddedMat, Point_complex_dft, cv::DFT_COMPLEX_INPUT | cv::DFT_COMPLEX_OUTPUT);
//确定需要用来进行边界重构的描述子数目
float Descriptor_UsingRatio = 0.0063; //傅里叶描述子的使用比例
int DescriptorNumber = cvRound(Descriptor_UsingRatio * m) & -2; //傅里叶描述子的使用数,如果计算出来为奇数要变为偶数
int half_RemoveNumber = (m - DescriptorNumber) / 2; //每一端需要去除的描述子数量
Point_complex_dft.rowRange(0, half_RemoveNumber) = cv::Scalar::all(0); //删除系数(设置为0)
Point_complex_dft.rowRange(Point_complex_dft.rows - half_RemoveNumber, Point_complex_dft.rows) = cv::Scalar::all(0);
cv::Mat Point_complex_idft;
cv::idft(Point_complex_dft, Point_complex_idft, cv::DFT_COMPLEX_INPUT | cv::DFT_COMPLEX_OUTPUT | cv::DFT_SCALE);
//对反变换回来的图像去中心化(由于只有一列数据,x = 0)
for (int y = 0; y < Point_complex_idft.rows; ++y)
{
if ((y % 2) != 0)
{
Point_complex_idft.ptr<cv::Vec2f>(y)[0][0] = -Point_complex_idft.ptr<cv::Vec2f>(y)[0][0];
Point_complex_idft.ptr<cv::Vec2f>(y)[0][1] = -Point_complex_idft.ptr<cv::Vec2f>(y)[0][1];
}
}
//裁剪回原来的图像大小得到结果
cv::Mat result = Point_complex_idft.rowRange(0, Point_Complex.rows).clone();
result.convertTo(result, CV_32SC2);
std::vector<std::vector<cv::Point>> fixed_contours;
std::vector<cv::Point> fixed_points;
//将图像变回轮廓点并在画板上进行输出
for (int y = 0; y < result.rows; ++y)
{
cv::Point dot;
dot.x = result.ptr<cv::Vec2i>(y)[0][0];
dot.y = result.ptr<cv::Vec2i>(y)[0][1];
fixed_points.push_back(dot);
}
fixed_contours.push_back(fixed_points);
cv::drawContours(drawmat, fixed_contours, -1, cv::Scalar(0, 255, 0), 1);
cv::imshow("result", drawmat);
cv::waitKey(0);
return 0;
}
试验结果
通过调整傅里叶描述子使用比例Descriptor_UsingRatio
来对比不同的边界重建结果。

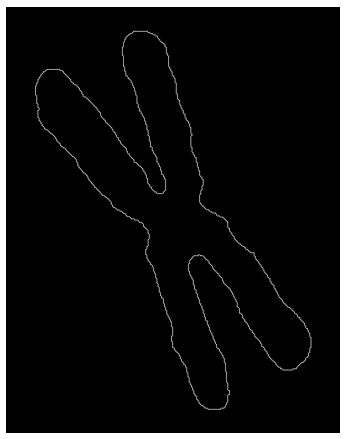

原图:

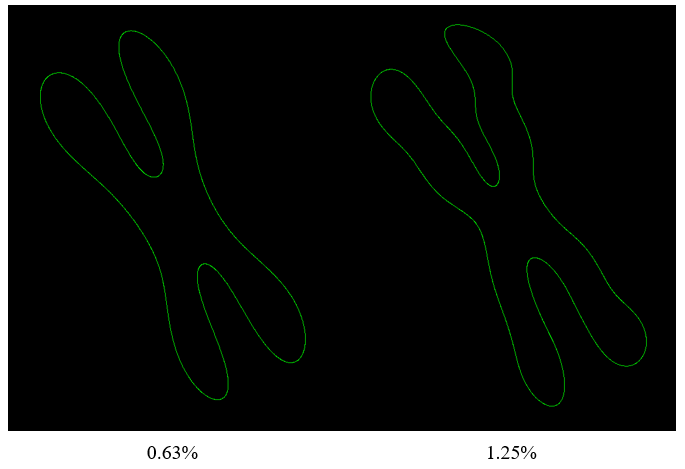

重建效果图(分别对应0.63%,1.25%):
描述子使用比例越少,损失的细节就越多,重建边界越平滑。
更多的细节请参考:《数字图像处理》
频率域滤波参考链接:OpenCV实现图像基础频率域滤波
