H3C-NE实验-抓包实验

实验一：抓包实验（PING包）

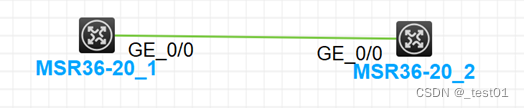

实验拓扑结构图

1. 修改设备名称

步骤1：启动设备

步骤2：在路由器1，进入系统视图，并修改设备名称为R1

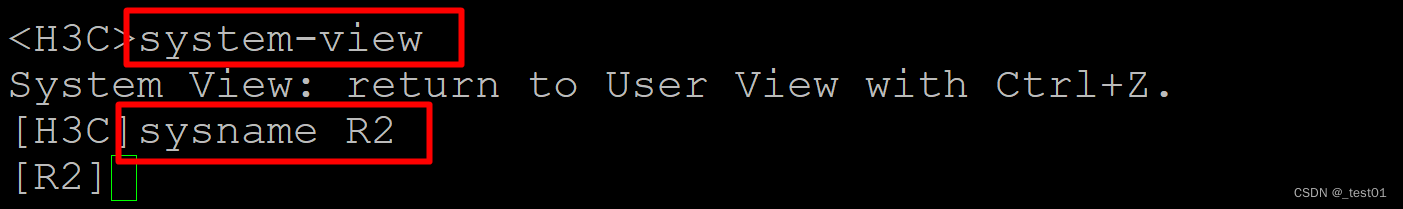

步骤3：在路由器2，进入系统视图，并修改设备名称为R2

2. 配置设备IP地址

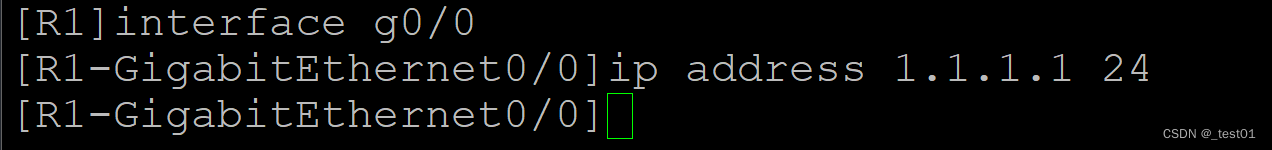

步骤1：在R1上进入g0/0接口的接口视图，配置IP地址为1.1.1.1/24

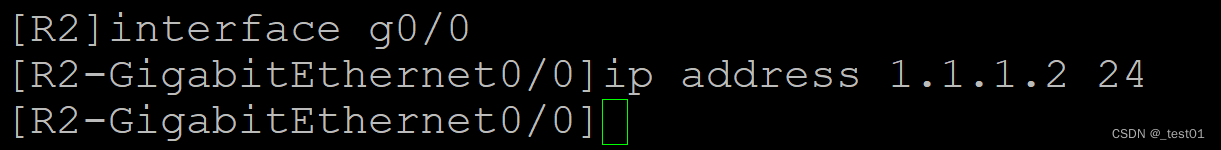

步骤2：在R1上进入g0/0接口的接口视图，配置IP地址为1.1.1.2/24

3. 开启抓包

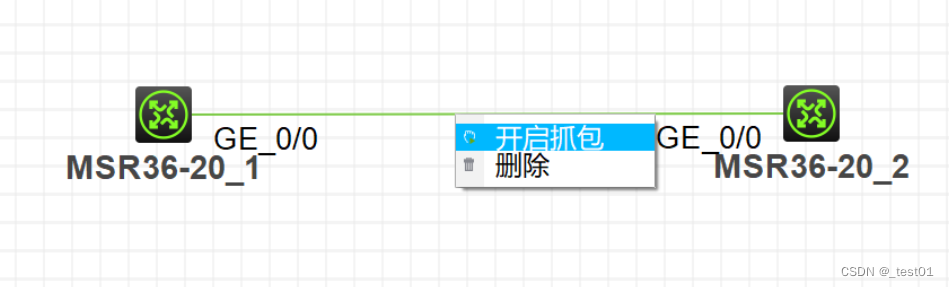

步骤1：右键点击R1和R2相连的链路，点击“开启抓包”

4. Ping测试

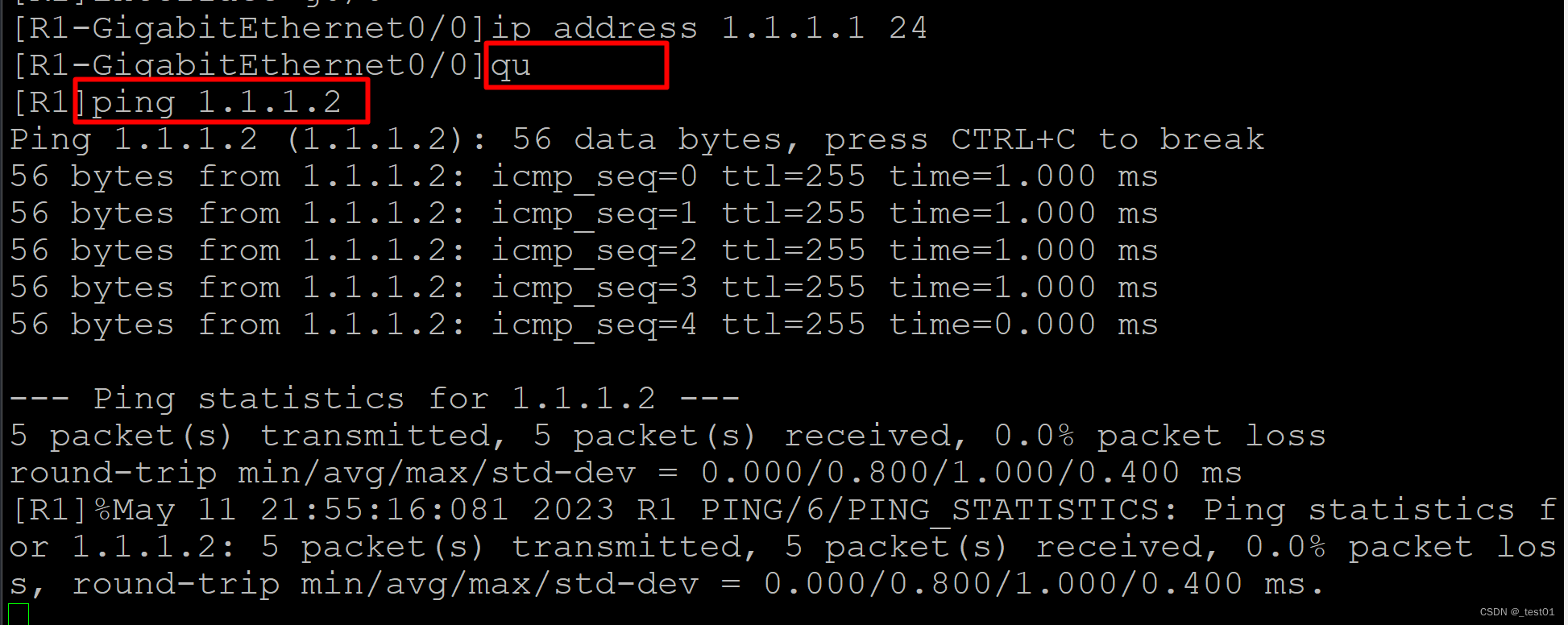

步骤1：键入命令“qu”退出接口模式，在R1上ping R2

5. 使用Wireshark工具，查看抓取的Ping包内容

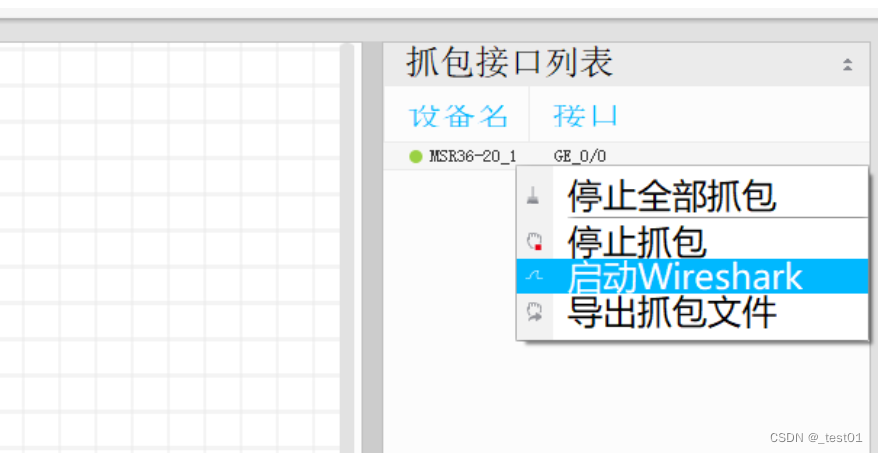

步骤1：点开HCL右侧边栏，右键点击G0/0接口，并点击“启动Wireshark”

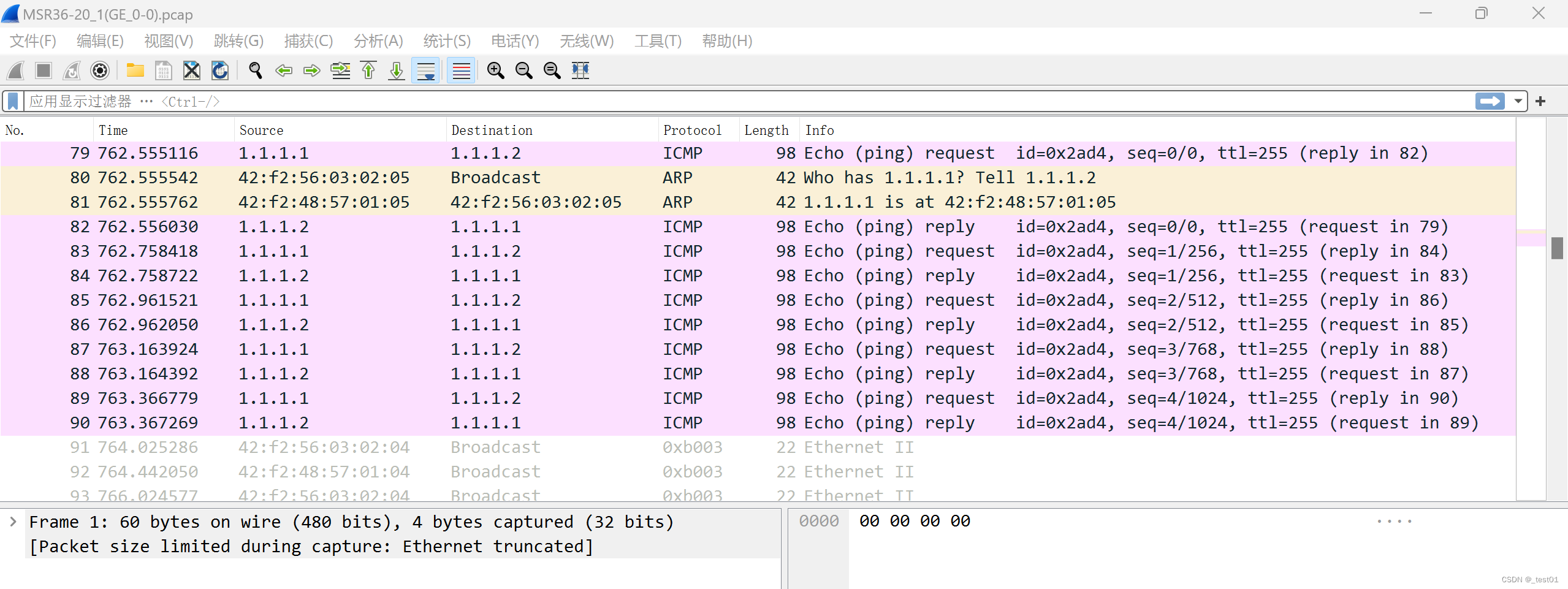

步骤2：在Wireshark中查看抓到的数据包，紫色高亮的是Ping包

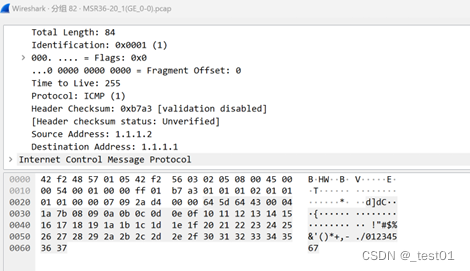

步骤3：双击某个数据包，查看数据包的详细内容，展开Internet Protocol Version 4，即可查看详细的IP头部格式

实验二：抓包实验（TCP包）

将“实验一”的实验关闭抓包，在链路右键“停止抓包”即可关闭。

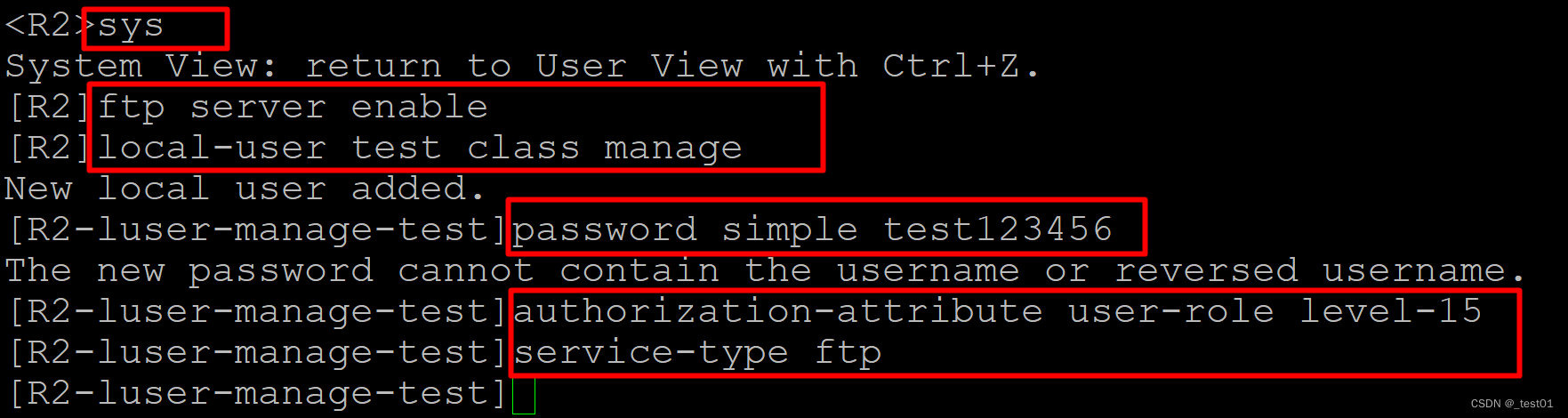

1. 在R2上开启FTP服务，创建用户并设置密码

步骤1：进入系统视图，在R2键入启动FTP服务

2. 启动抓包

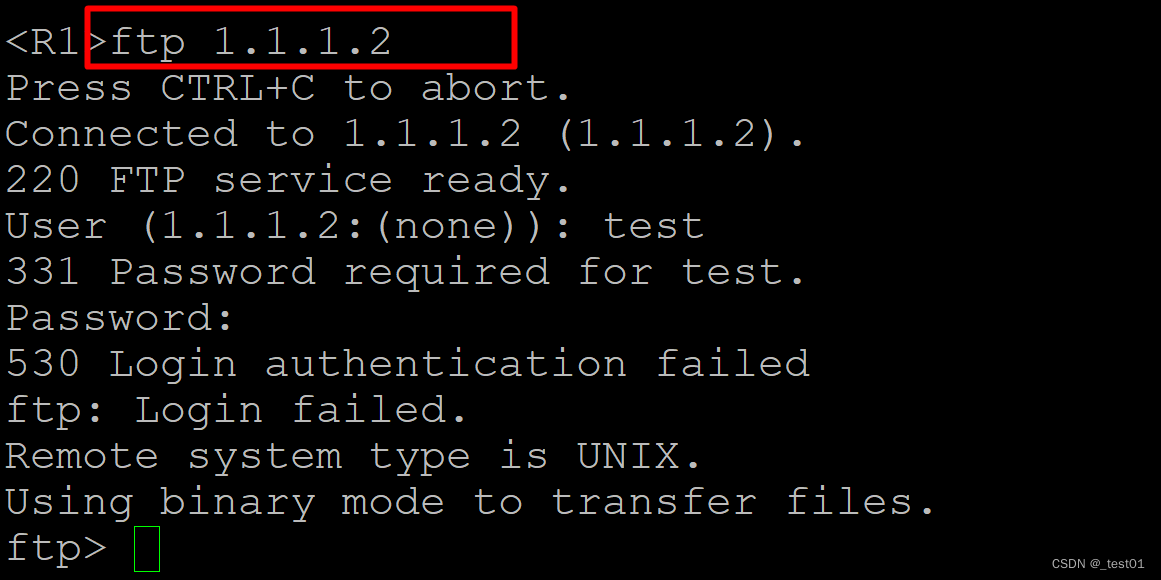

3. 在R1上访问FTP服务，输入用户名和密码

步骤1：键入命令“qu”，退出到用户视图

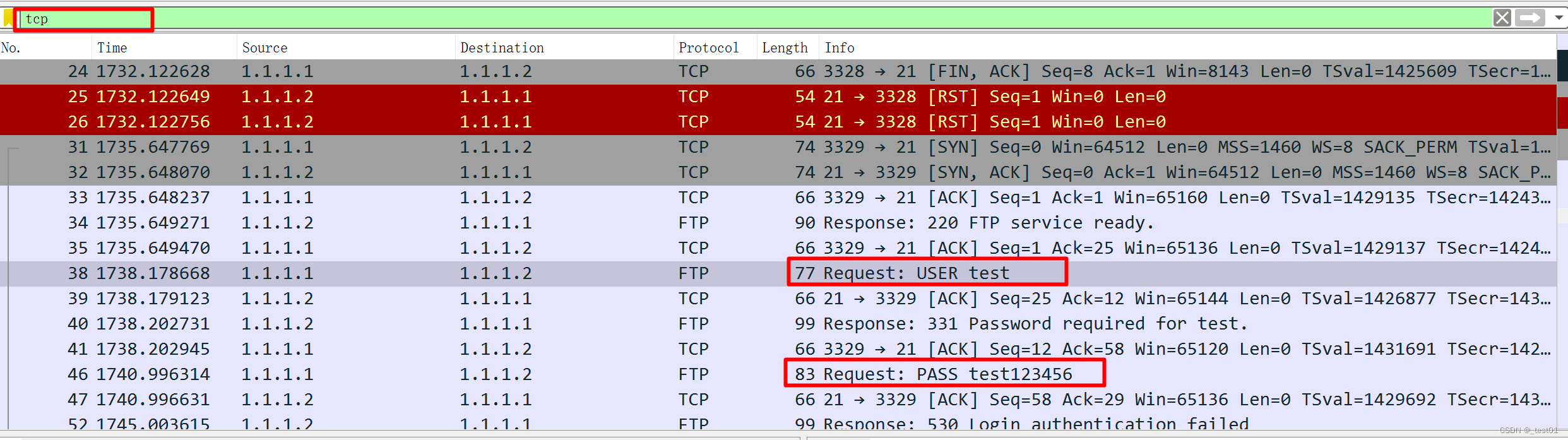

4. 在Wireshark中查看抓到的TCP包
