H3C-Cloud Lab实验-PPPoE实验

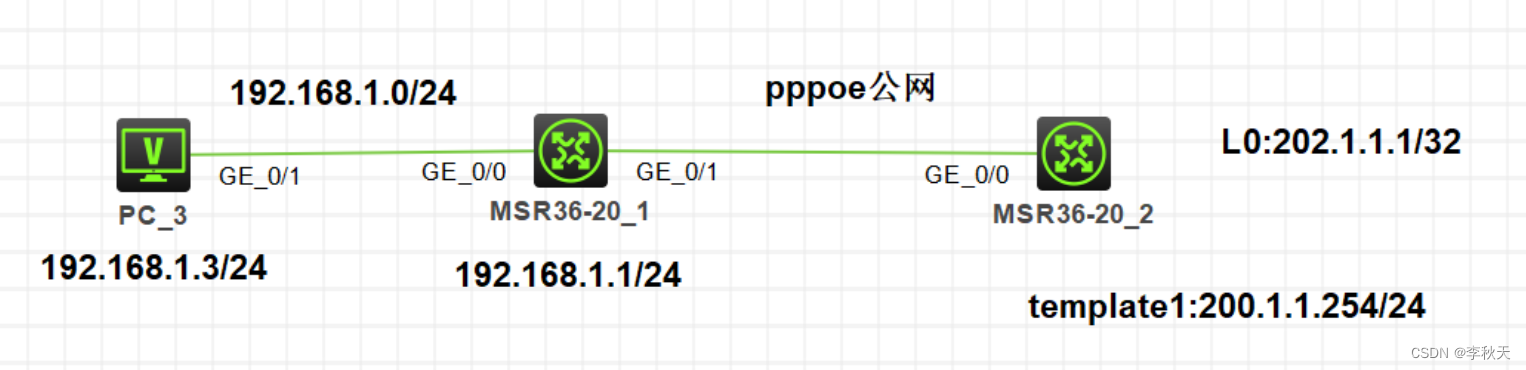

实验拓扑图:

实验需求:

1. 如图,私网内部配置为 192.168.1.0/24 网段,R2 上配置 Loopback0 口模拟互联网地址

2. 配置 R2 为 PPPoE Server,为 R1 提供 PPPoE 拨号服务,并为 R1 自动分配公网 IP 地址

3. 配置 R1 为 PPPoE Client,自动进行拨号,永久在线,并能够自动获得公网 IP 地址

在 R1 上配置默认路由,并配置 EASY IP,使 PC3 可以访问互联网

实验步骤:

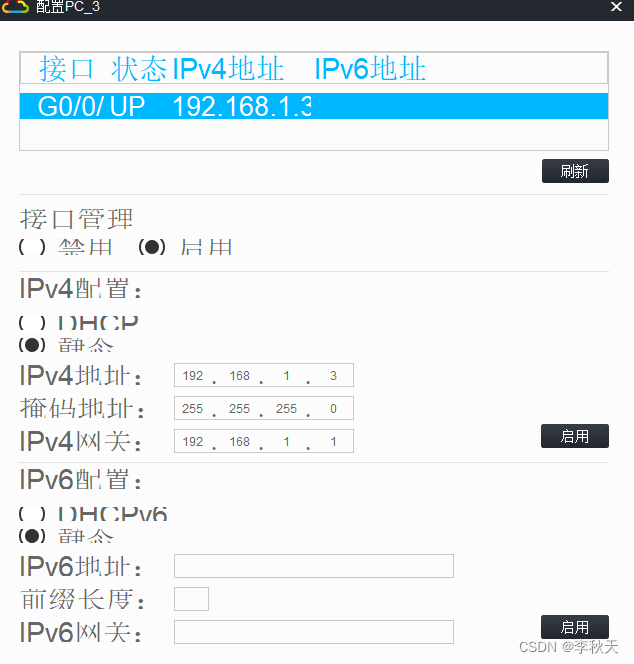

1. 配置IP地址

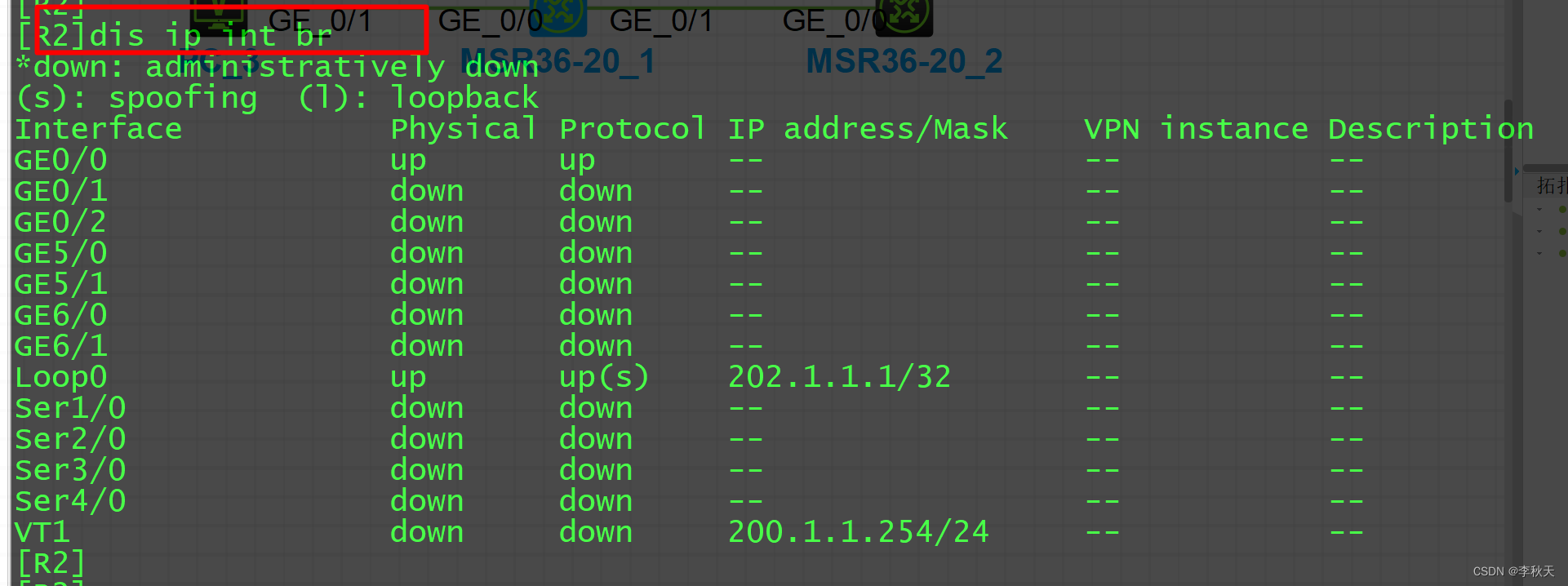

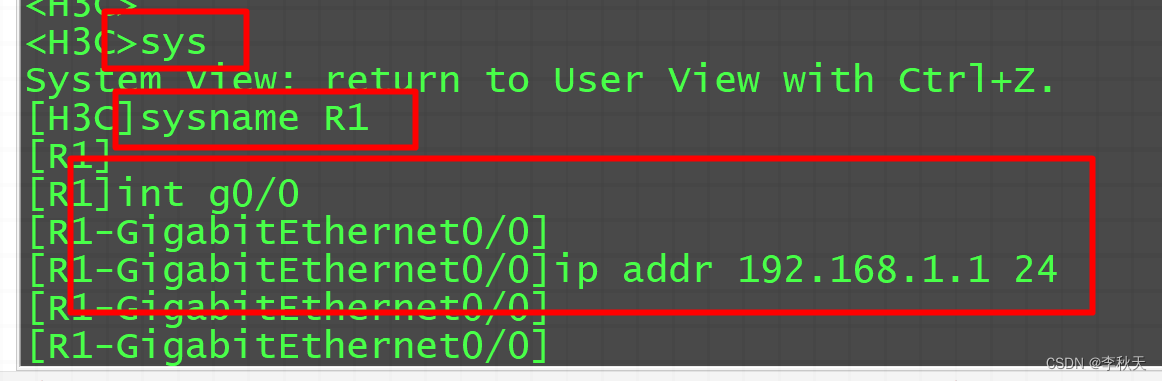

2. 配置路由器接口IP地址

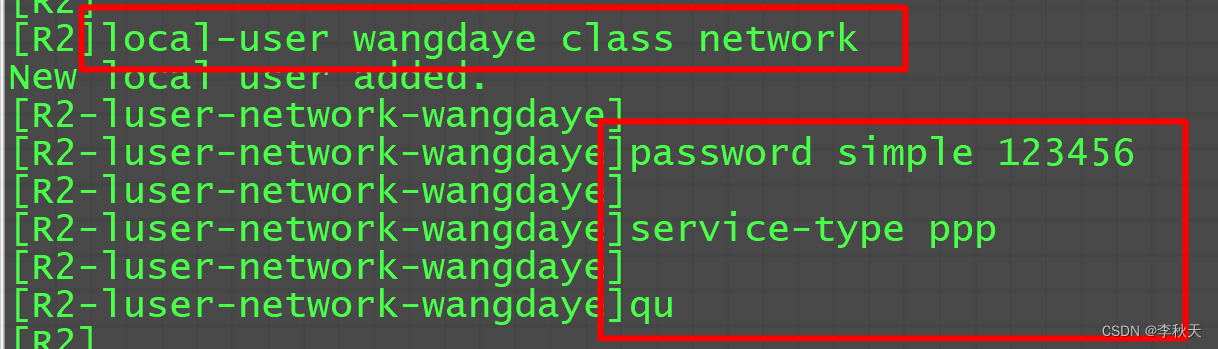

3. 配置R2为PPPoE Server,为R1提供PPPoE拨号服务,并为R1自动分配公网IP地址

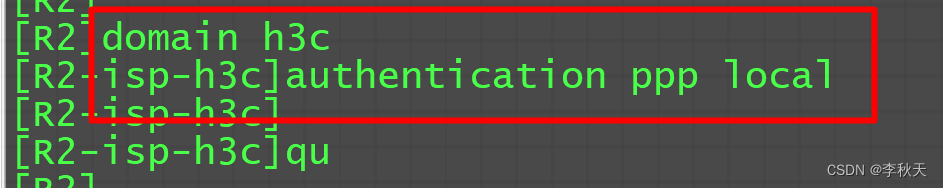

4. 创建域 h3c,配置 PPP 验证模式为本地验证

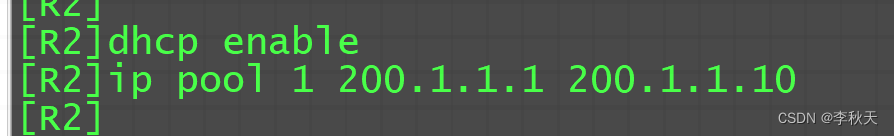

5. 创建用于动态分配给客户端的 IP 地址池

6. 创建 PPP 模板,配置服务端公网 IP 地址,并配置验证模式(调用域配置),绑定地址池。在连接客户端的接口上绑定 PPP 模板。

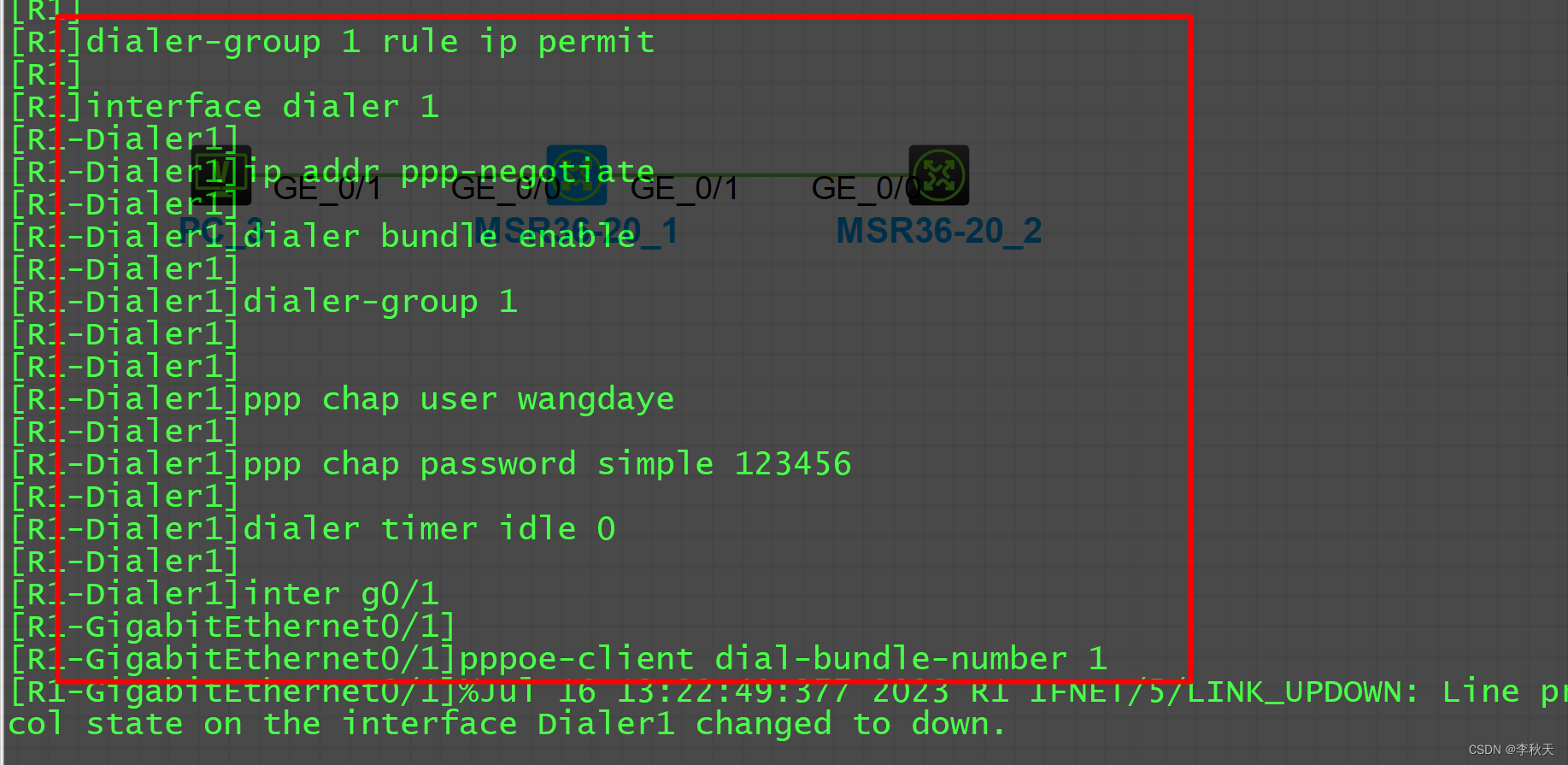

7. 配置 R1 为 PPPoE Client,并能够自动获得公网 IP 地址。创建虚拟拨号接口,并配置验证,地址协商等相关参数。进入连接公网的接口,绑定虚拟拨号接口。

8. 在 R1 上配置默认路由,并配置 EASY IP,使 PC3 可以访问互联网。在 R1 上配置默认路由,出接口指向 Dialer1 口

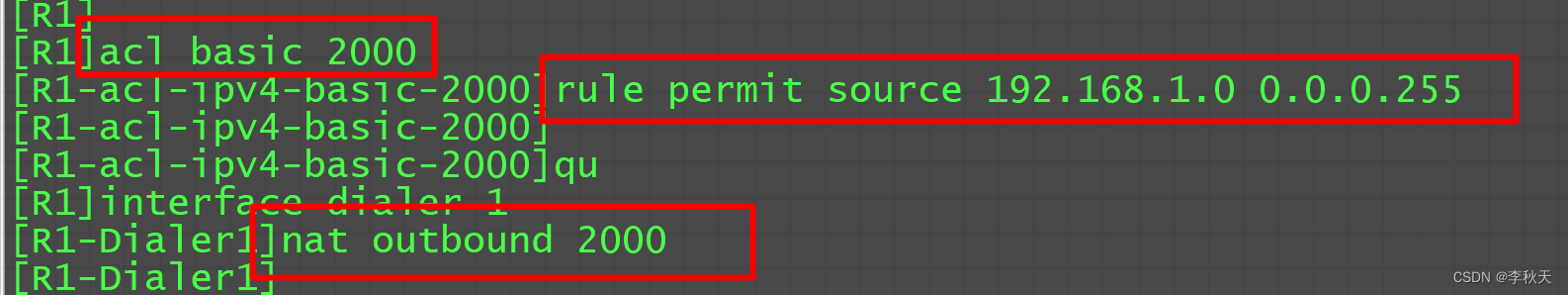

9. 配置 EASY IP,并在 Dialer1 口下发。

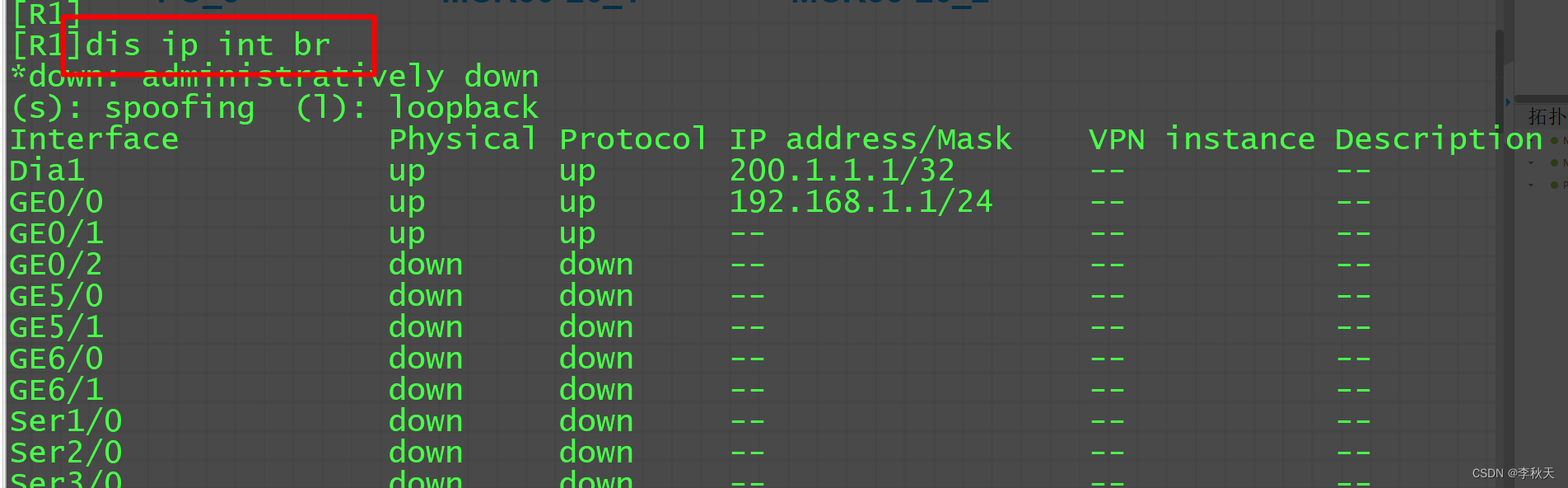

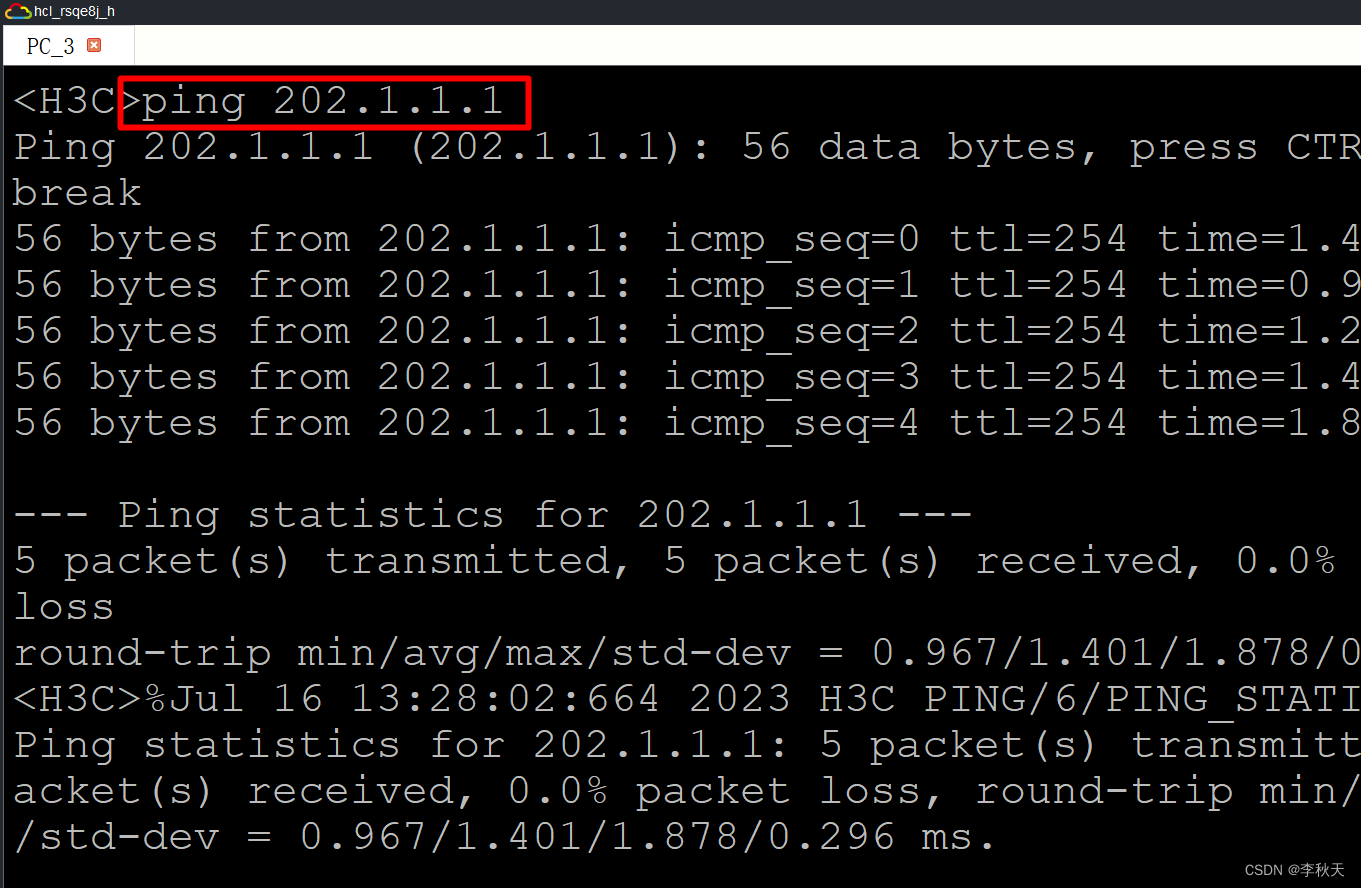

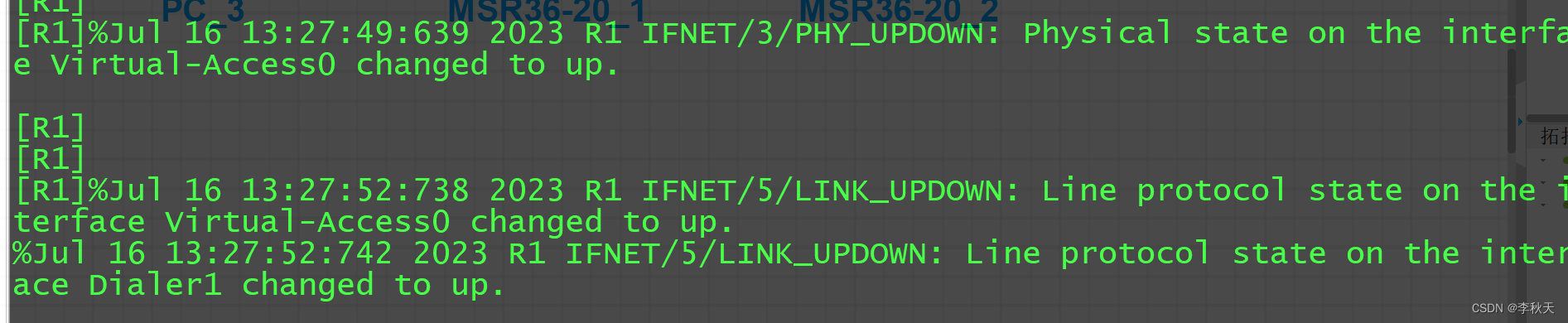

10. 在 R1 上检查,发现已经拨号成功,并获得了公网 IP 地址,PC3 也可以访问互联网。

11.检测
