【STM32单片机-库函数】蜂鸣器——beep

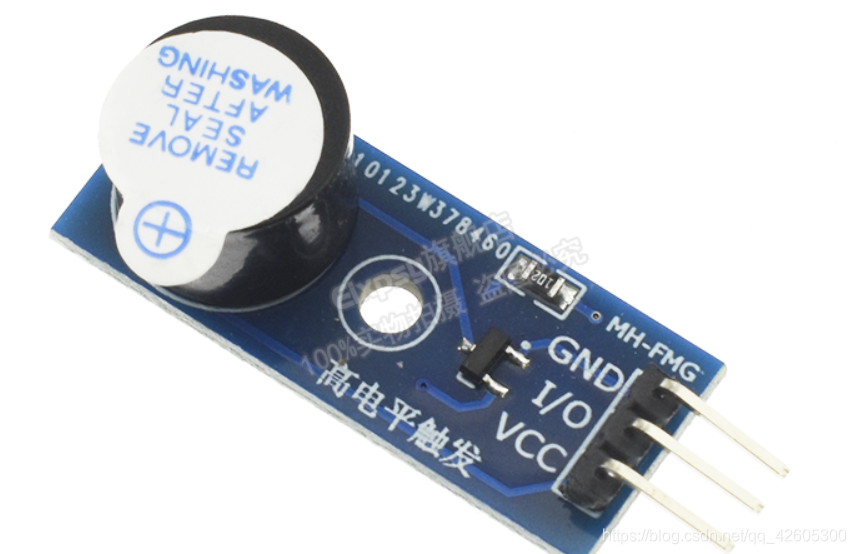

有源蜂鸣器，高电平触发

测试使用的蜂鸣器如上图。

beep.h

#ifndef __BEEP_H
#define __BEEP_H
/************************************************************
**> File Name: 			beep.h
**> Description:		beep GPIO - hardware driver
**> Author: 				xinso
**> blog:  					xinso.blog.csdn.net
**> Created Time: 	2021.04.05
**--------------------------------------------------------
**> 本程序只供学习使用，未经作者许可，不得用于其它任何用途
*************************************************************/

#ifdef __cplusplus
extern "c"{
#endif

#include "sys.h"

/* 直接操作寄存器的方法控制IO */
#define	digitalHi(p,i)		 {p->BSRR=i;}	 //输出为高电平
#define digitalLo(p,i)		 {p->BRR=i;}	 //输出低电平
#define digitalToggle(p,i) {p->ODR ^=i;} //输出反转状态

/* 蜂鸣器端口引脚定义*/
#define BEEP_GPIO_PORT    	GPIOB
#define BEEP_GPIO_CLK 	    RCC_APB2Periph_GPIOB
#define BEEP_GPIO_PIN		  	GPIO_Pin_8


/* 我买的蜂鸣器模块是高电平有效的，所以digitalHi可以让蜂鸣器响*/
#define BEEP_ON							digitalHi(BEEP_GPIO_PORT, BEEP_GPIO_PIN)		//开启蜂鸣器
#define BEEP_OFF		 				digitalLo(BEEP_GPIO_PORT, BEEP_GPIO_PIN)		//关闭蜂鸣器

void BEEP_GPIO_Init(void);	//初始化

#ifdef __cplusplus
}
#endif

#endif

有问题需要请教的同学，添加Q裙(群: 470804974）

beep.c

#include "beep.h"

/************************************************************
**> File Name: 			beep.c
**> Description:		beep GPIO - hardware driver
**> Author: 				xinso
**> blog:  					xinso.blog.csdn.net
**> Created Time: 	2021.04.05
**--------------------------------------------------------
**> 本程序只供学习使用，未经作者许可，不得用于其它任何用途
*************************************************************/

//蜂鸣器GPIO初始化, 无需改动
void BEEP_GPIO_Init(void)
{

 GPIO_InitTypeDef  GPIO_InitStructure;

 RCC_APB2PeriphClockCmd(BEEP_GPIO_CLK, ENABLE);	 				//使能GPIO端口时钟

 GPIO_InitStructure.GPIO_Pin = BEEP_GPIO_PIN;                //引脚配置
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;            //推挽输出
 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;            //速度为50MHz
 GPIO_Init(BEEP_GPIO_PORT, &GPIO_InitStructure);            //根据配置的参数，初始化GPIO

 BEEP_OFF					//关闭蜂鸣器输出
}

---

Test程序测试示例：

#include "sys.h"
#include "delay.h"

#include "beep.h" //加入头文件

int main(void)
{
	delay_init();	    	 	//延时函数初始化

	BEEP_GPIO_Init(); 		    //初始化蜂鸣器端口

	while(1)
	{
		BEEP_ON
		delay_ms(300);//延时300ms
		BEEP_OFF
		delay_ms(300);//延时300ms
	}
}
