自由空间光通信OptiSystem仿真

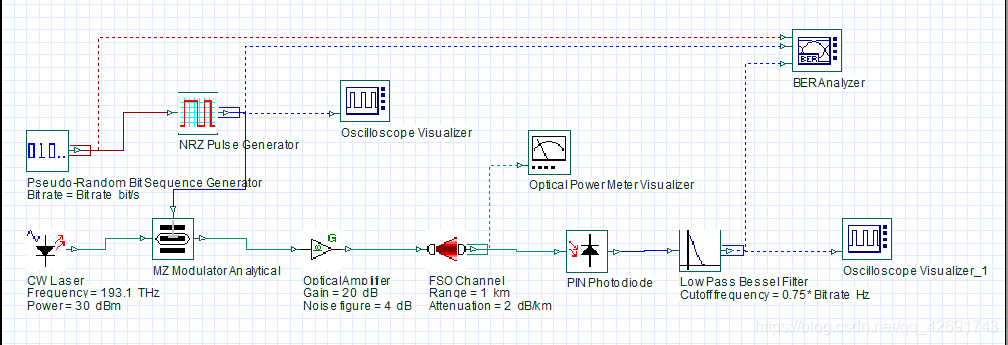

基于OOK的仿真模型

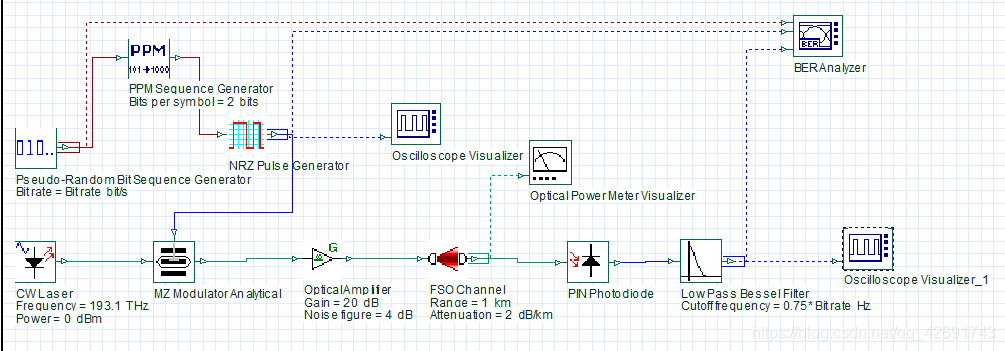

基于PPM的仿真模型

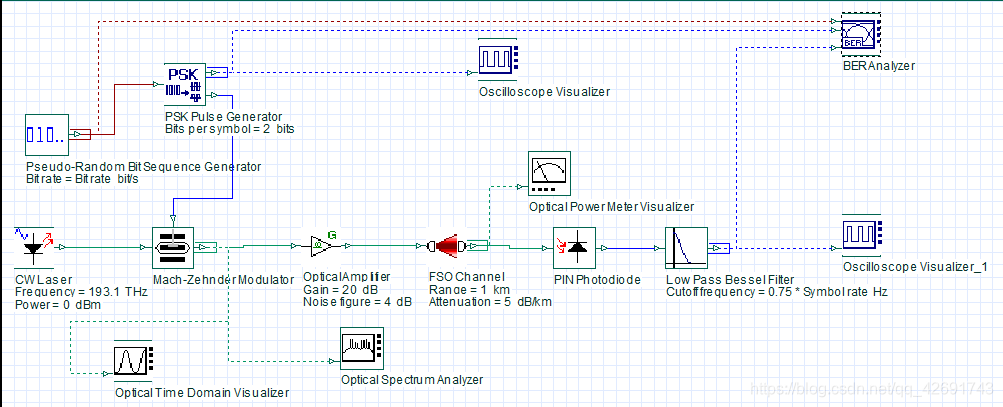

基于BPSK的仿真模型

1.组件

①Pseudo-Random Bit Sequence Generator伪随机比特序列发生器，根据不同的操作方式生成伪随机二进制序列(PRBS)，位序列是用来近似随机数据的特征的，输出二进制比特序列。

②NRZ Pulse Generator非归零编码脉冲发生器，产生一个非归零(NRZ)编码信号，输入二进制比特序列，输出电信号。RZ归零编码

③Oscilloscope Visualizer示波器，该可视化工具允许用户在时域内计算和显示电信号。它可以显示信号的幅度和自相关。输入电信号

④CW Laser连续波激光器，产生连续波(CW)光信号，输出光信号。linewidth线宽，bandwidth带宽

⑤Mach-Zehnder Modulator马赫-曾德尔调制器（属于外调制中的电光调制，将输入光分成两路相等的信号分别进入调制器的两个光支路）

⑥BER Analyzer误码分析仪，输入二进制比特序列和两个电信号，该可视化工具允许用户自动计算和显示电信号的误码率。它可以使用不同的算法（如高斯算法和卡方算法）来估计误码率，并从眼图中得出不同的度量，如Q因子、眼睛张开度、眼睛闭合度、消光比、眼睛高度、抖动等。它还可以考虑前向纠错（FEC），绘制误码模式，估计系统惩罚和余量。

⑦Optical Amplifier光放大器，对光信号进行放大，允许设计考虑预定义操作条件的放大器，包括EDFA。这意味着预期增益、噪声系数和放大器输出功率可以预先指定。放大器提供了与黑盒模型相同的功能，使您能够选择增益控制、功率控制的操作模式，或在饱和条件下执行模拟，以及定义预期的放大器性能。它特别适用于对长距离系统中的一个或多个级联放大器进行快速性能分析。

⑧FSO Channel，输入和输出都是光信号，该组件模拟自由空间光学（FSO）通道。它是两个望远镜和它们之间的自由空间通道的子系统。它最适合于无视线空间地面链路的建模。

⑨Optical Power Meter Visualizer光功率仪，输入光信号，这个可视化工具允许用户计算和显示光信号的平均功率。它还可以计算X和Y偏振的功率。

⑩Photodetector PIN光电探测器（PIN型光电二极管），将光信号转换为电流，输入光信号，输出电信号

11. Low Pass Bessel Filter低通贝塞尔滤波器，输入和输出都是电信号
