以前用的AD16画外框就直接用的KeepOut层约束，一直也没问题，最近更换了成了AD20，发现再用KeepOut层画板子外框会出现问题，嘉立创无法识别外框。

Drawn By:67373UPUP

KeepOut层&Mechanical1层

首先KeepOut层按严格的意义上是不能确定外框的，他是约束铺铜的。所以我们正确是应该用Mechanical1层来画外框的，但是这样子有个问题，我以前AD16画的板子没有Mechanical1层所以需要新画Mechanical1层，方法如下。

KeepOut层转化为Mechanical1层

Design >> Board Shape >> Creat Primitives From Board Shape
然后会出现如下图

Mechanical1层转化为KeepOut层

如果没有KeepOut层我们铺铜会铺到外框以外的区域，所以要通过Mechanical1层把KeepOut层画出来。
方法如下：
Tools >> Convert >> Convert Selected Primitive to Keepout

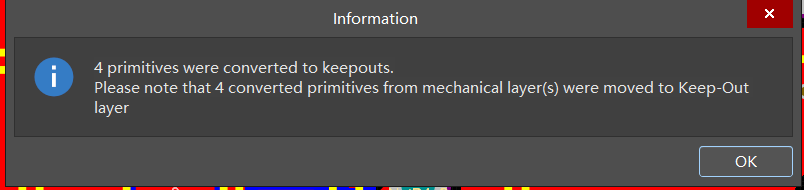

出现提示框点击OK

如果将AD16画的板子，用AD20修改后，再用AD16打开，外框嘉立创识别不到外框。

解决方法如下。

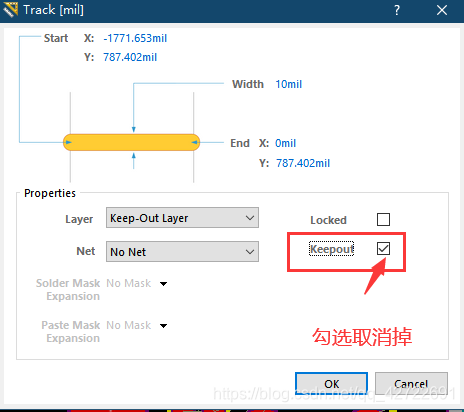

将KeepOut层的外框双击出来属性栏，将KeepOut勾去掉。如下图所示。

板子的定位孔如何制作

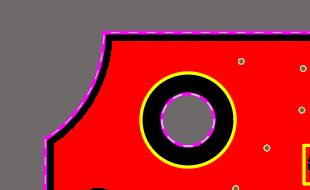

如果想画圆的定位孔，以及孔的外环设置一定的范围不铺铜，效果图如下。

制作方法如下
1，内环的小孔，设置为Mechanical1层

2，外径的大孔，设置为KeepOut层

3，将小孔转化为切割的洞，首先选中小孔
Tools >> Convert >> Creat Board Cutout from Selected Primitives

4，将大孔转化为禁止铺铜的Cutout区，首先选中大孔
Tools >> Convert >> Creat Cutout from Selected Primitives
5，将大孔转化为KeepOut层（或者直接删除也行）

板子的mark点如何制作

设置Mark点

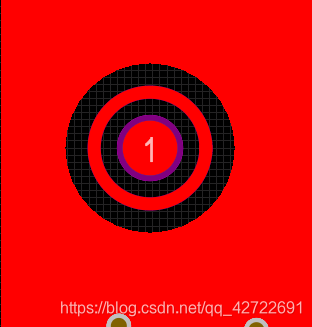

放置1个焊盘，直径为1mm，标号设置为1。在画一个圆环，直径为2mm，电气属性为 Not Net。放置在顶层。同理底层画法一样。

放置1个焊盘，直径为1mm，标号设置为2。在画一个圆环，直径为2mm，电气属性为 Not Net。放置在顶层。同理底层画法一样。

如果板子是单层贴片，以顶层有元器件，底层无元器件为例，只需要在顶层添加两个mark点，底层无需添加。

如下图所示
