网分使用+天线调试

<笔记>网分校准+天线调试

前言

关于网络分析仪的校准+天线调试的一些经验记录下来，免得自己以后忘记了。

Drawn By:67373UPUP

测试设备

ZNB8罗德与施瓦茨矢量网络分析仪8.5GHz

目的

射频天线匹配调试，以下均以调试2.4G的蓝牙天线为例。

第一步_校准+设置参数（仅第一次使用设置，下次测试可沿用）

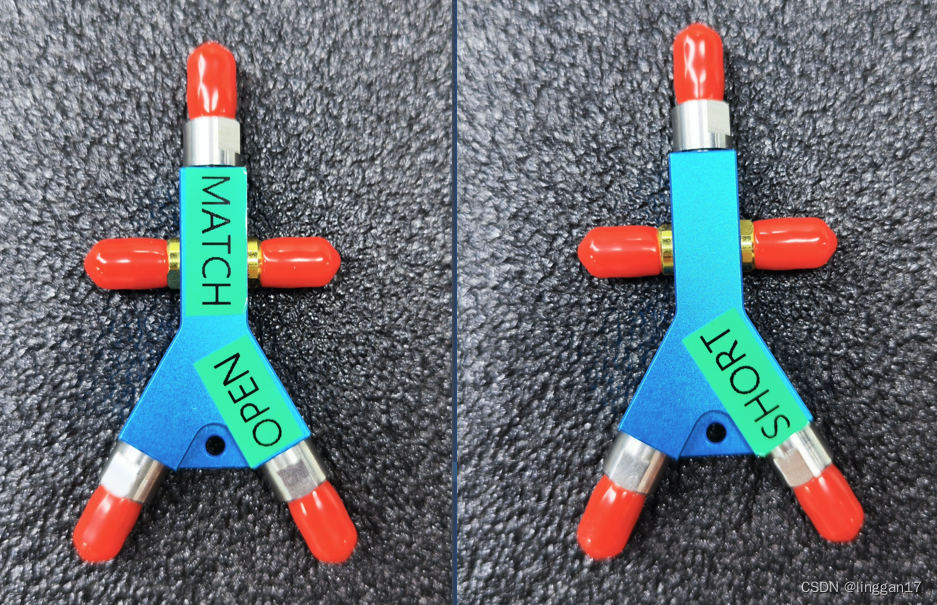

1.0：校准件图片

1.1：新建配置

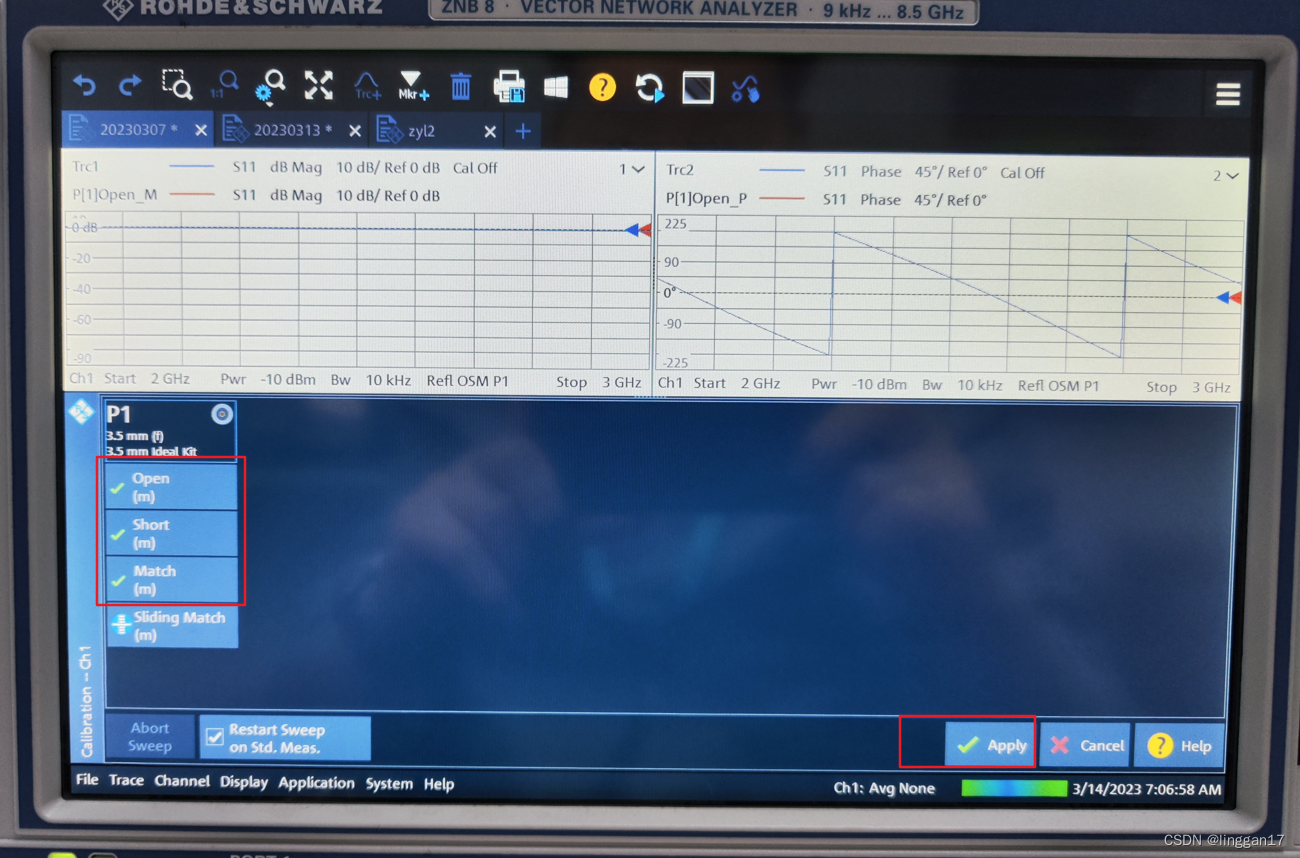

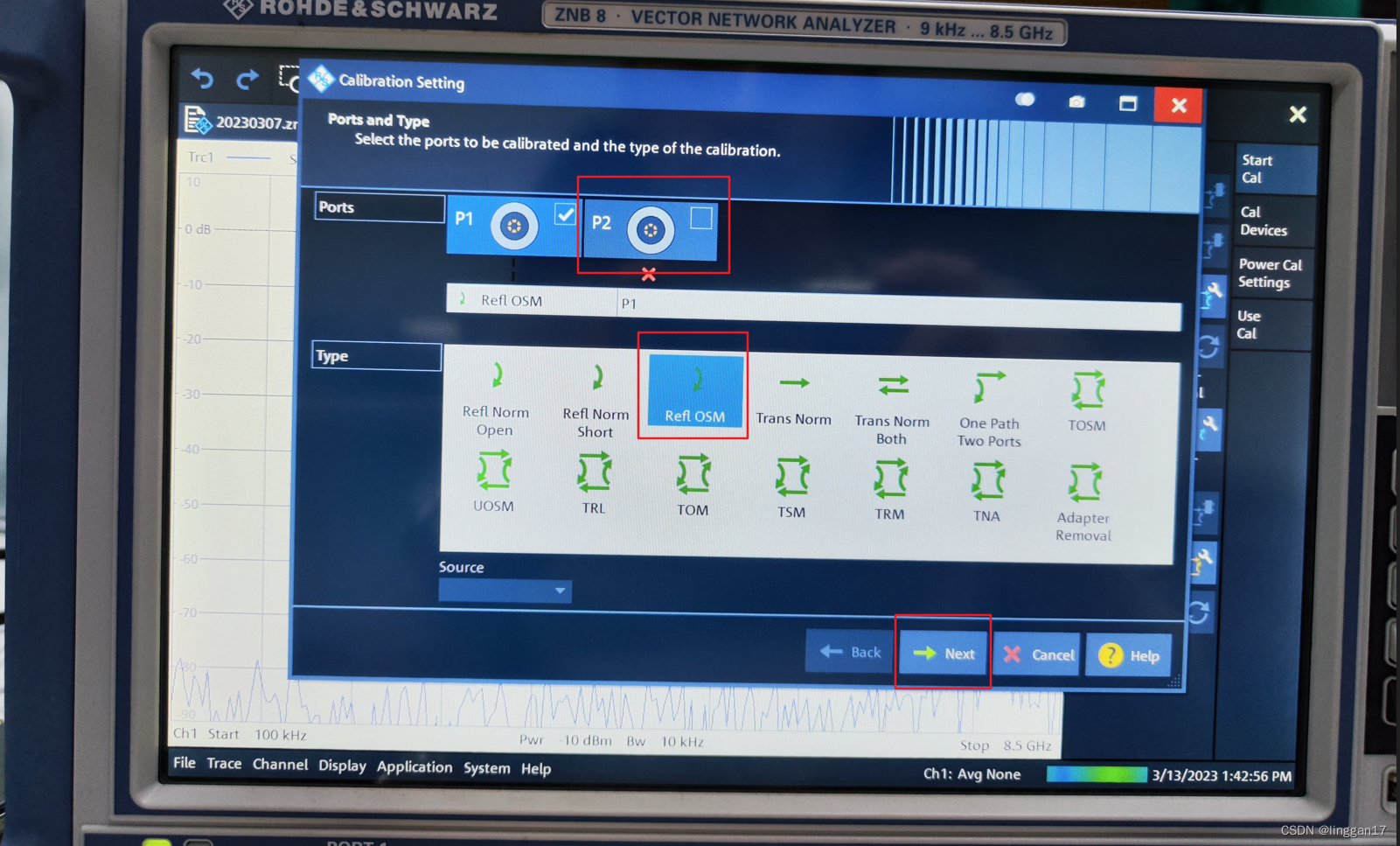

1.2：使用校准件校准

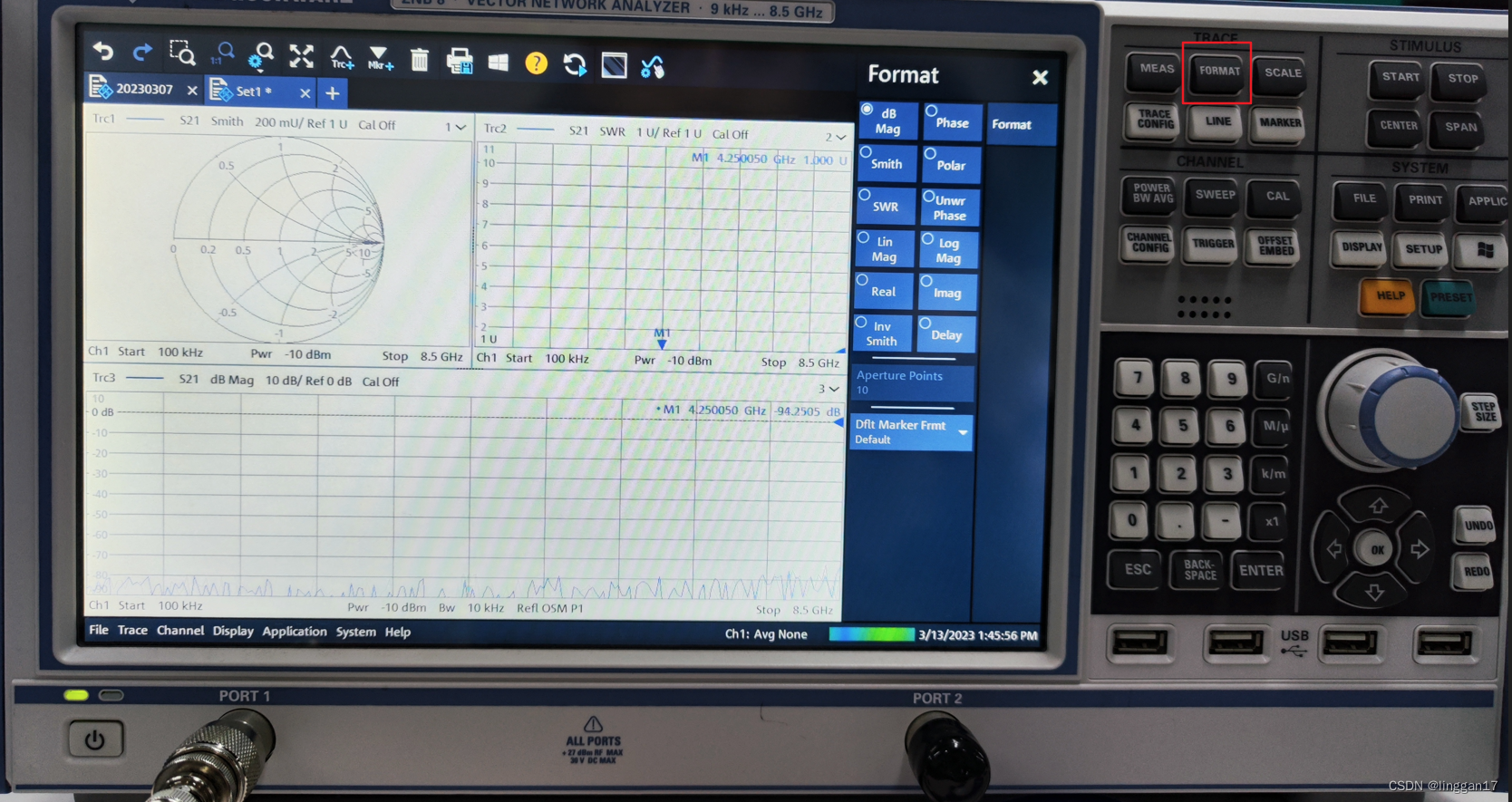

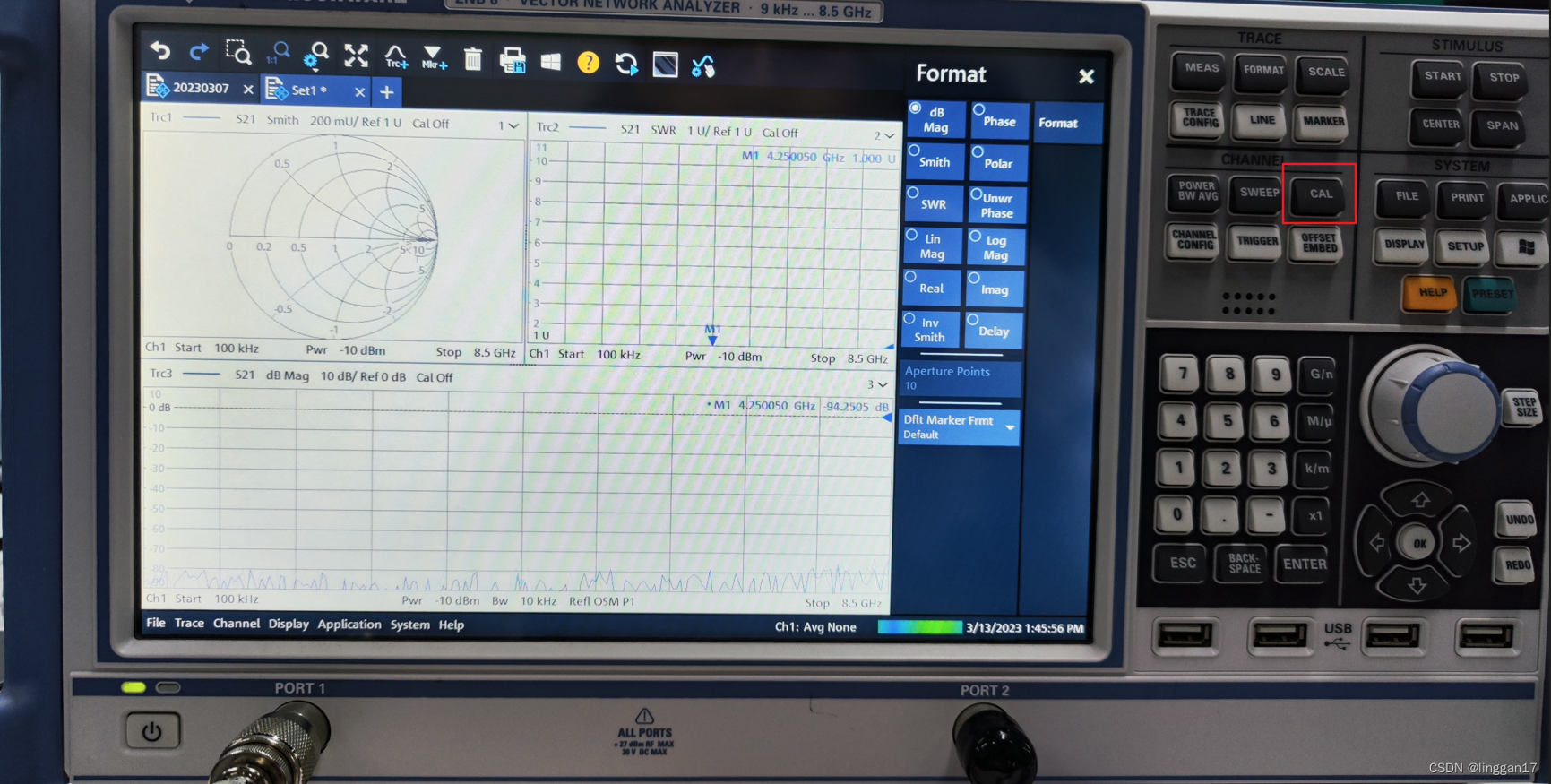

1.3：添加Smith（史密斯图）、SWR（驻波比）、Mag（回波损耗）窗口

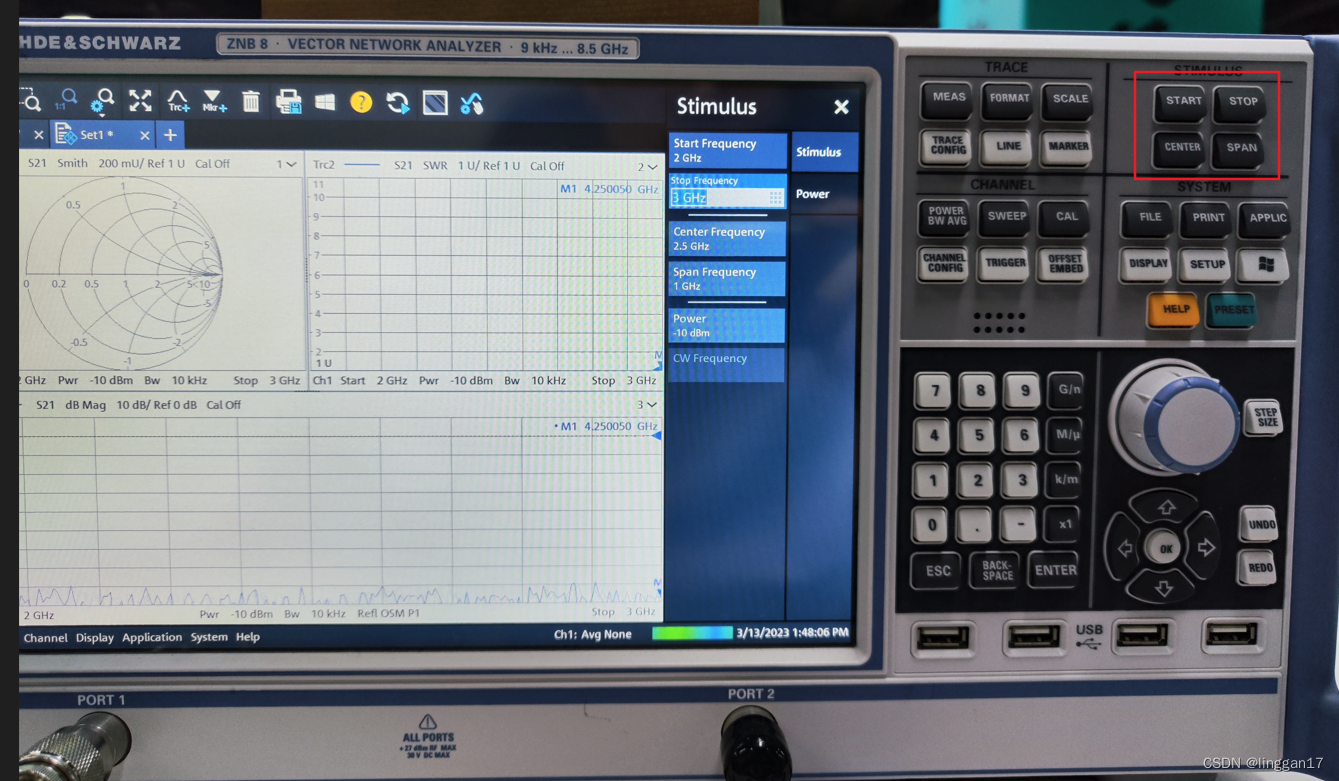

1.4：设置频率（由于我们测试的是2.4G的天线，所以设置为2-3G）

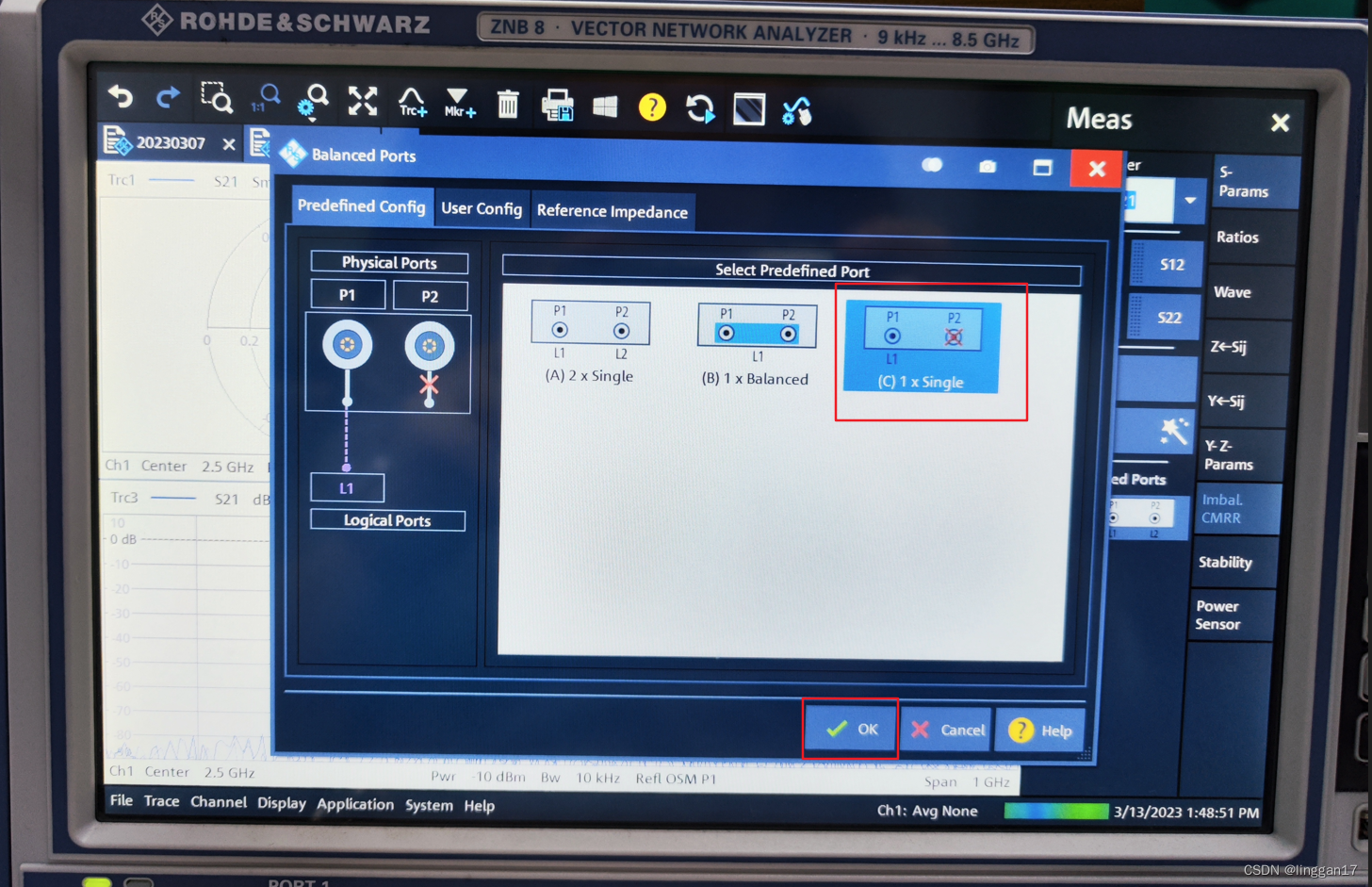

1.5：设置Port

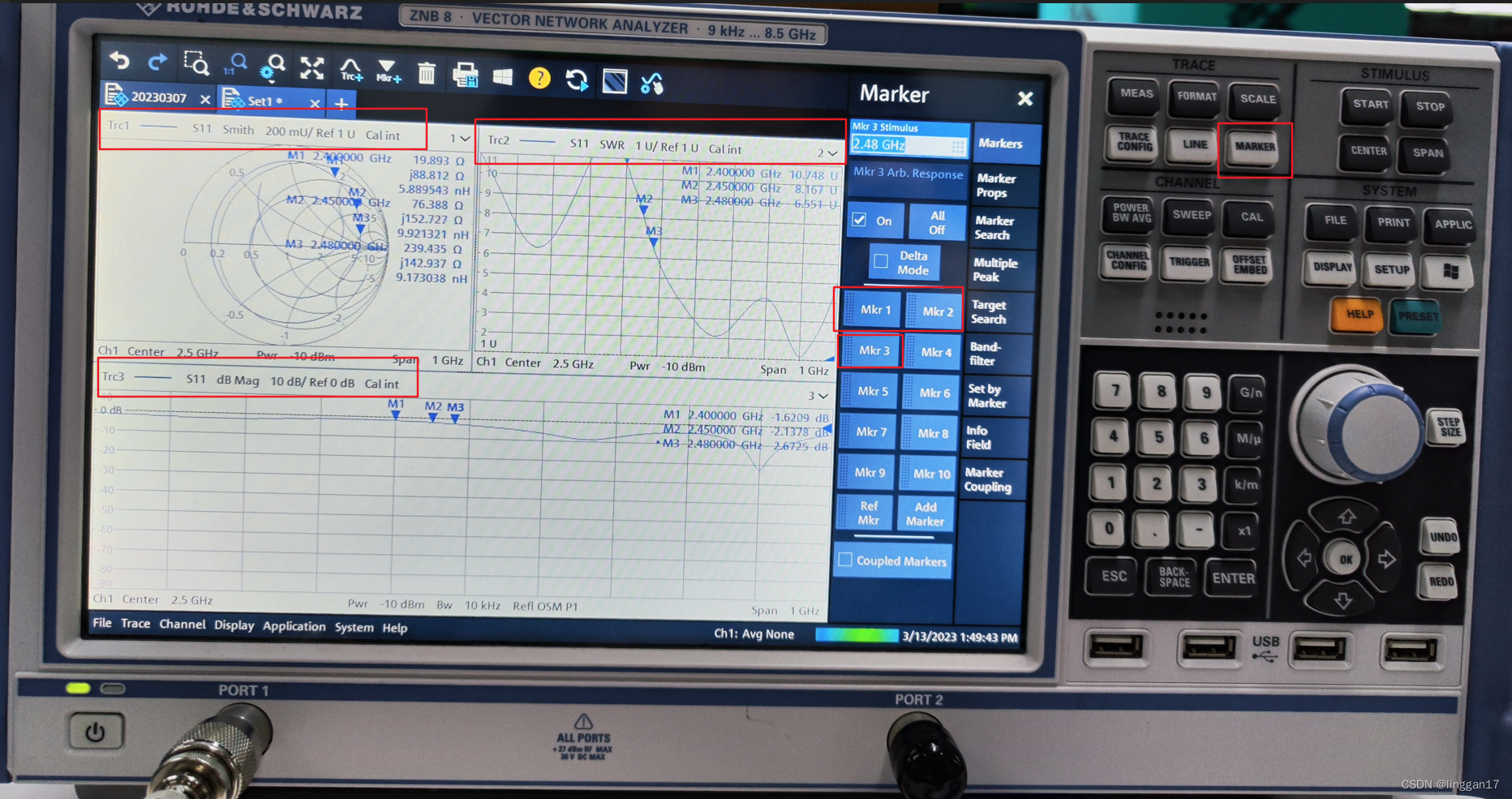

1.6：设置Maker点

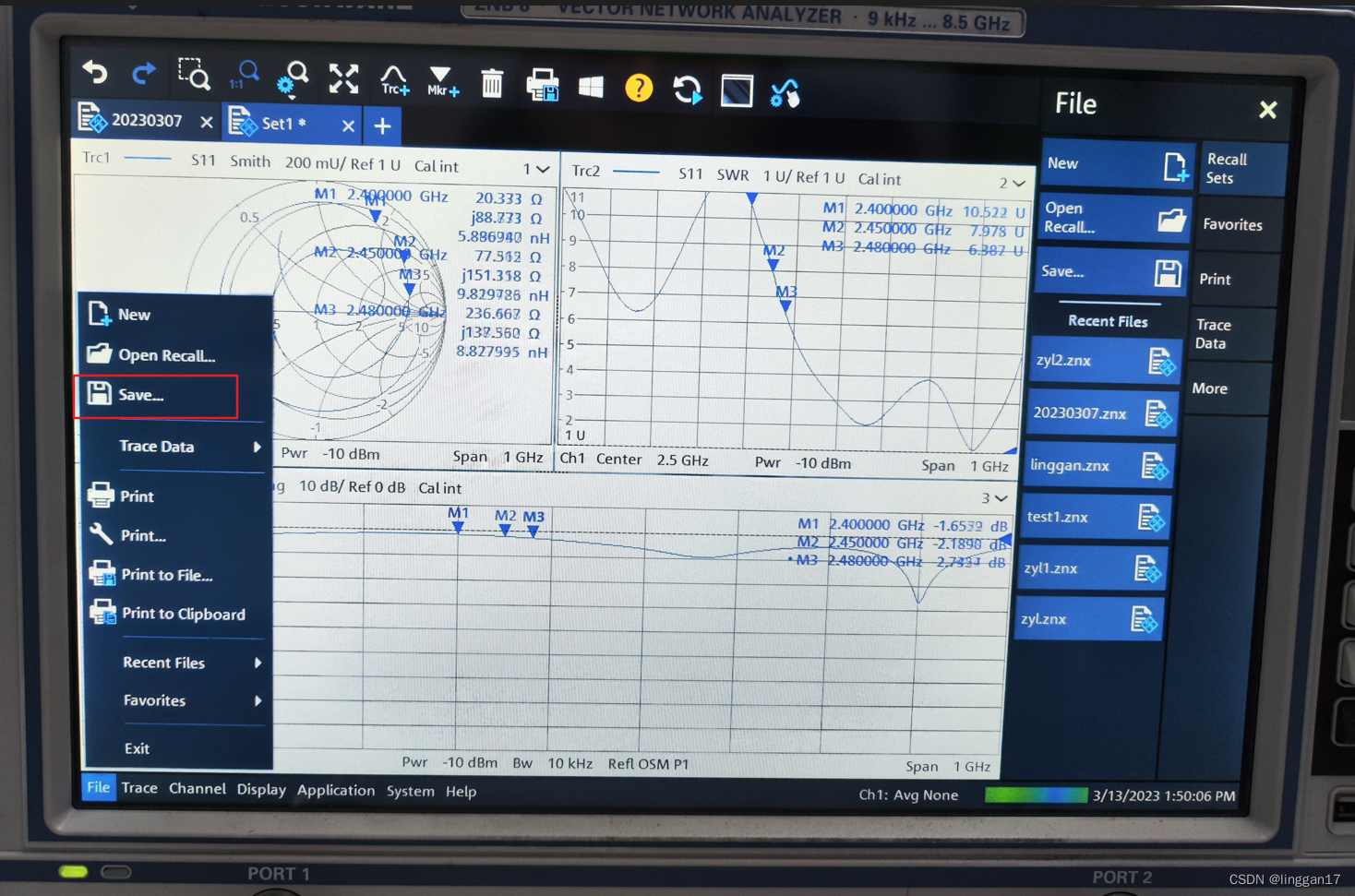

1.7：保存设置

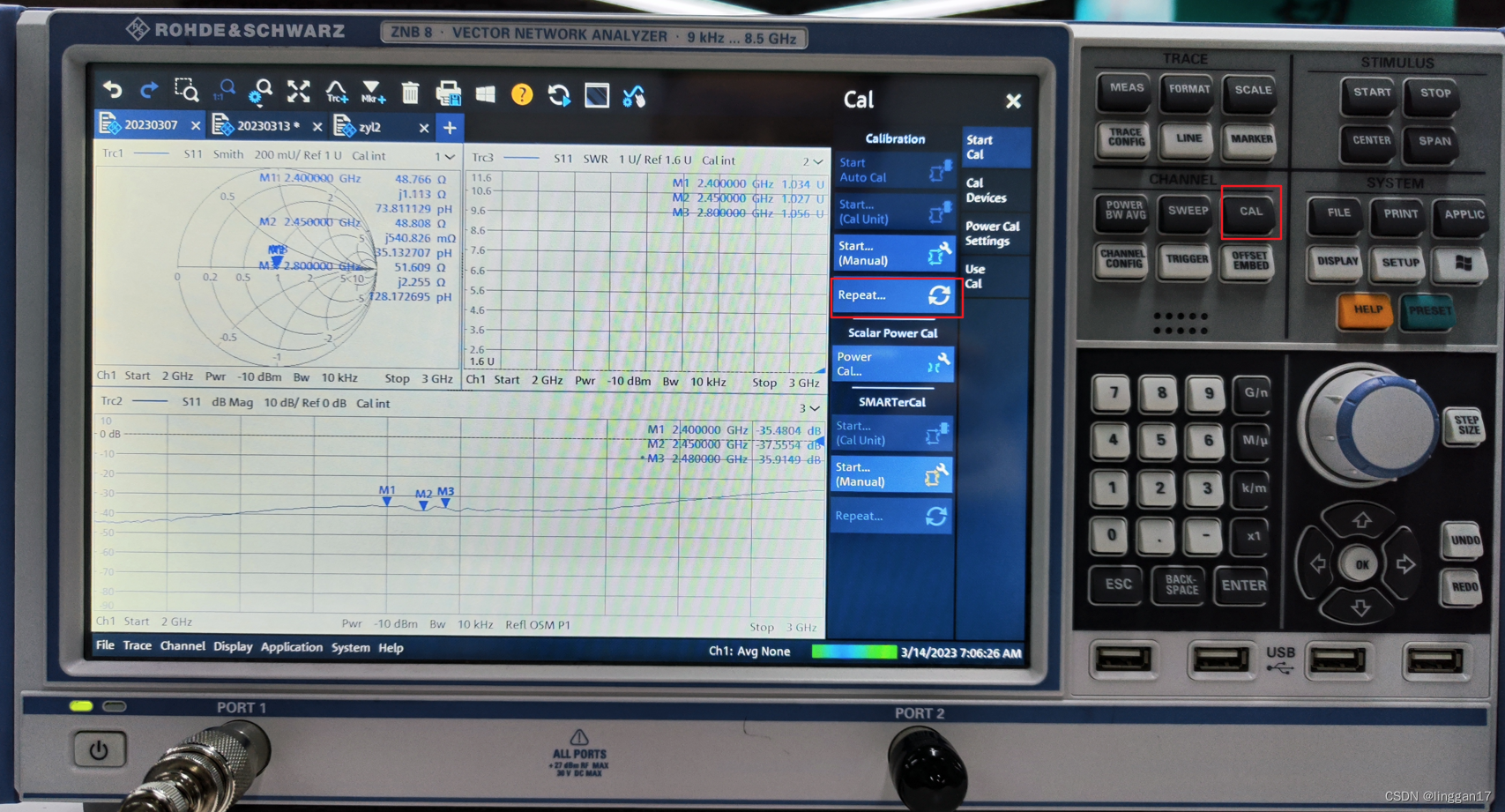

1.8：再次校准一次（好像这一步省略也可以）

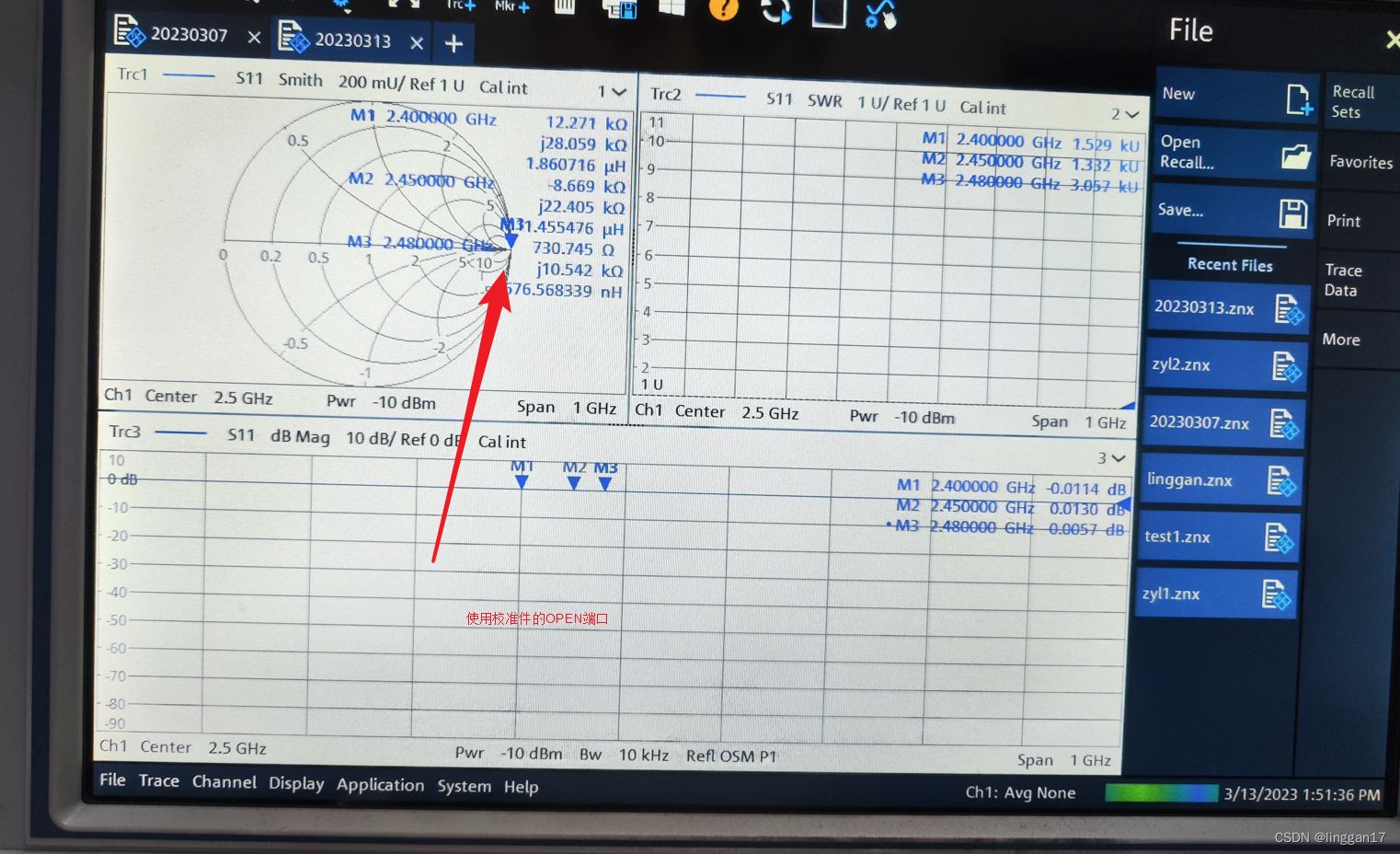

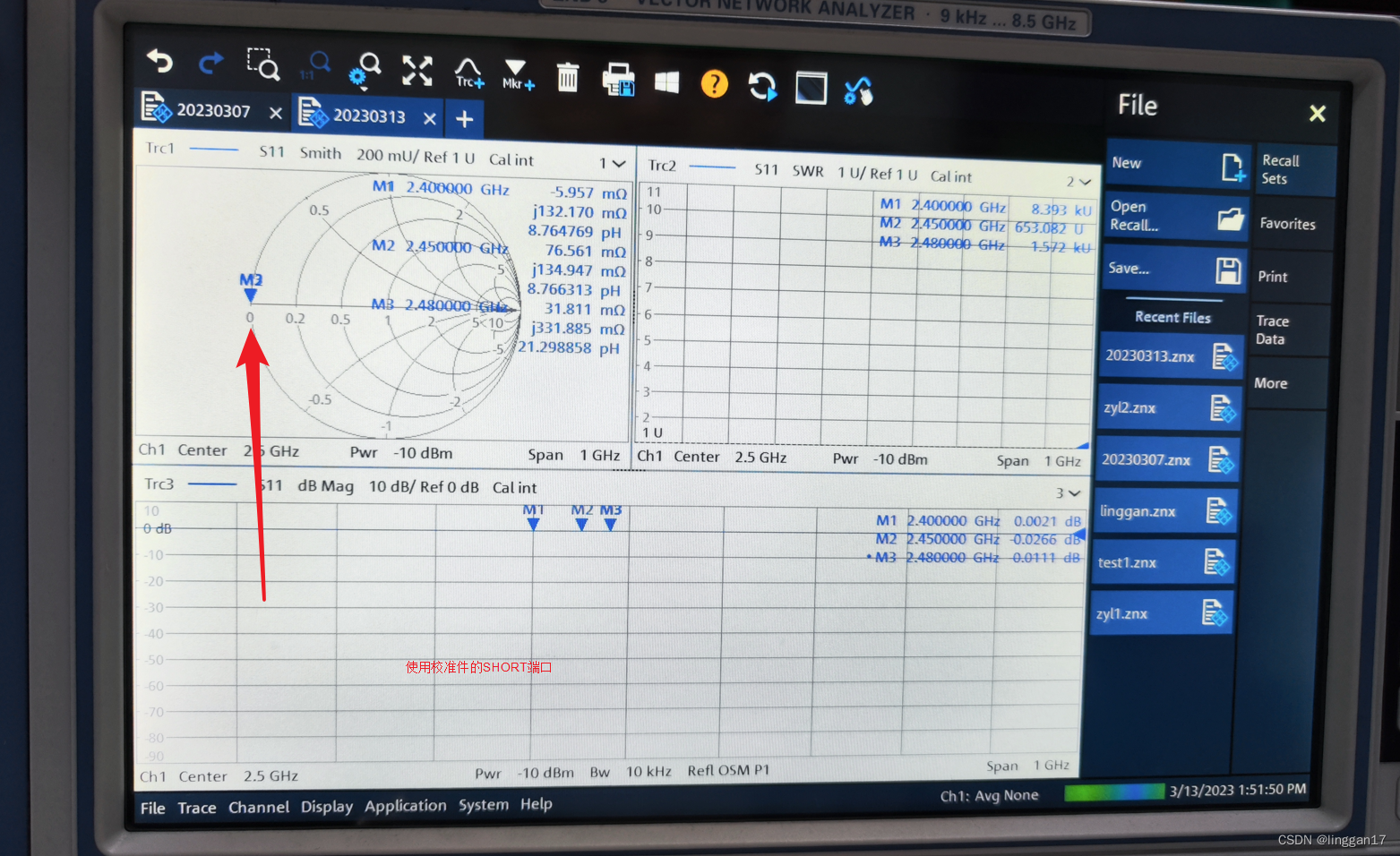

1.9：使用校准件测试

第二步_调试天线

2.0：参考资料

参考优秀文章：
优秀文章
smithxy坐标系转换为圆坐标系

参考优秀资料：
天线设计和射频布局指南

参考工具软件：
Smith V3.10

2.1：基本概念

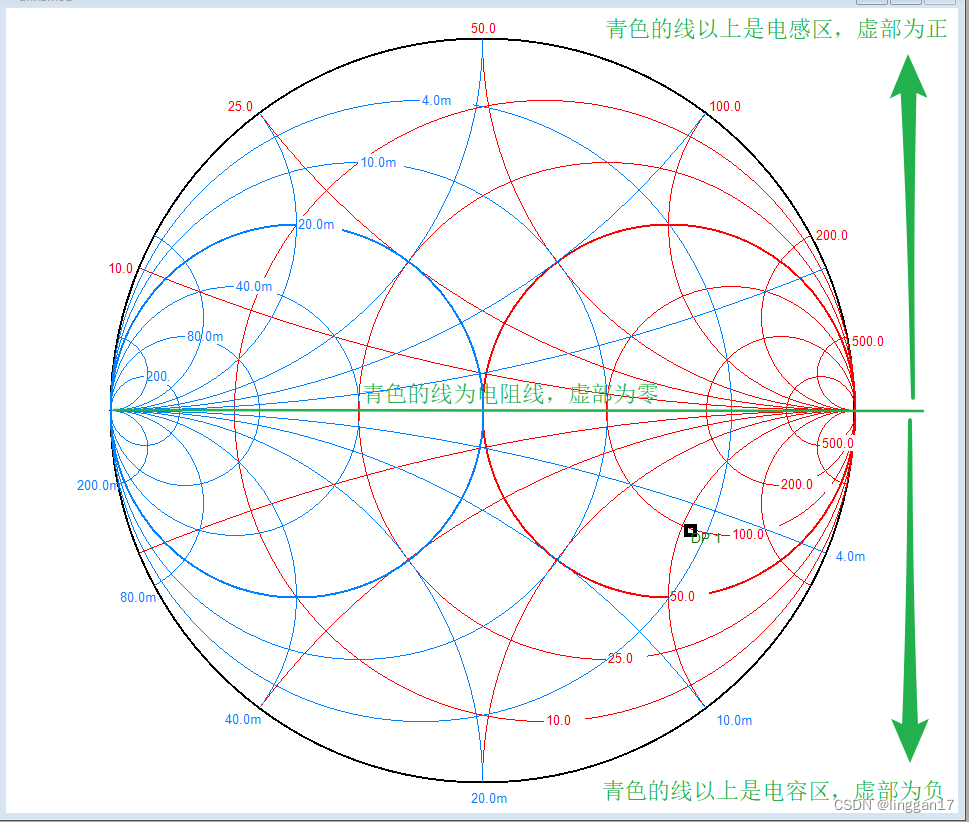

史密斯图：史密夫图表(Smith chart，又称史密斯圆图)是在反射系散平面上标绘有归一化输入阻抗(或导纳)等值圆族的计算图。也可以理解为我们调匹配的辅助工具。
驻波比：驻波比全称为电压驻波比，又名VSWR和SWR，为英文Voltage Standing Wave Ratio的简写。指传输线波腹电压与波谷电压幅度之比， 又称为驻波系数、 驻波比。驻波比等于1时，表示馈线和天线的阻抗完全匹配，此时高频能量全部被天线辐射出去，没有能量的反射损耗；驻波比为无穷大时，表示全反射，能量完全没有辐射出去。
驻波比一般要小于1.5，对天线信号要求比较高时驻波比要小于1.2。
回波损耗：回波损耗是表示信号反射性能的参数。回波损耗说明入射功率的一部分被反射回到信号源。例如，如果注入1mW (0dBm)功率给放大器其中10%被反射(反弹)回来，回波损耗就是10dB。从数学角度看，回波损耗为-10 lg [(反射功率)/(入射功率)]。回波损耗通常在输入和输出都进行规定。
一般回波损耗要低于-10dB。

如何调整天线阻抗点往中心点移动，可参考一下几点。

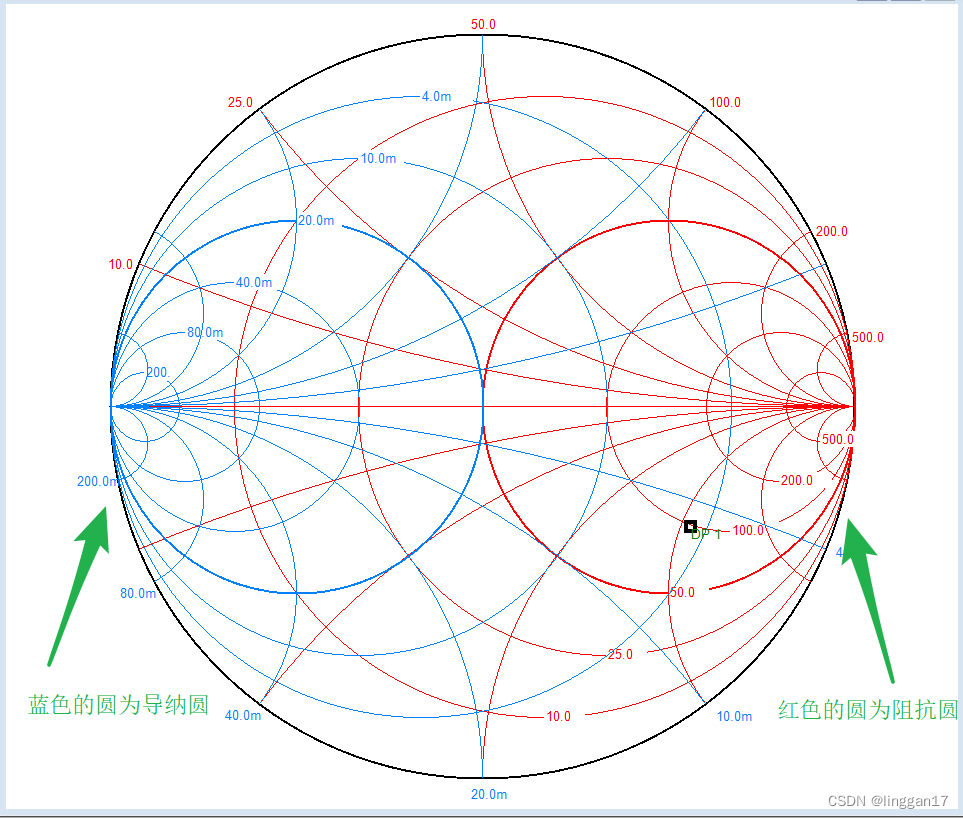

阻抗圆，串电感，顺时针转，电抗线变陡，感性增强，XL=jwL，所以电感值要增大。
阻抗圆，串电容，逆时针转，电抗线变陡，容性增强，Xc=-j/wc，因为阻抗虚部在往负方向增加。所以电容值在变小。注：想要走的远，那就要串联更大的电感或者更小的电容。
导纳圆，并电感，逆时针转，电纳线变陡，感性增强，BL=-j/wL。所以电感值要减小。
导纳圆，并电容，顺时针转，电纳线变陡，容性增强，Bc=jwC。所以电容值要大注：想要走的远，那就要串联更小的电感或者更大的电容。

总结口诀是：下容上感，左（沿着导纳圆路径）并右（沿着阻抗圆路径）串，顺着圆走，往圆心转。

2.2：调试方法

在我们调试天线前我们可以先用smith圆图工具进行模拟。

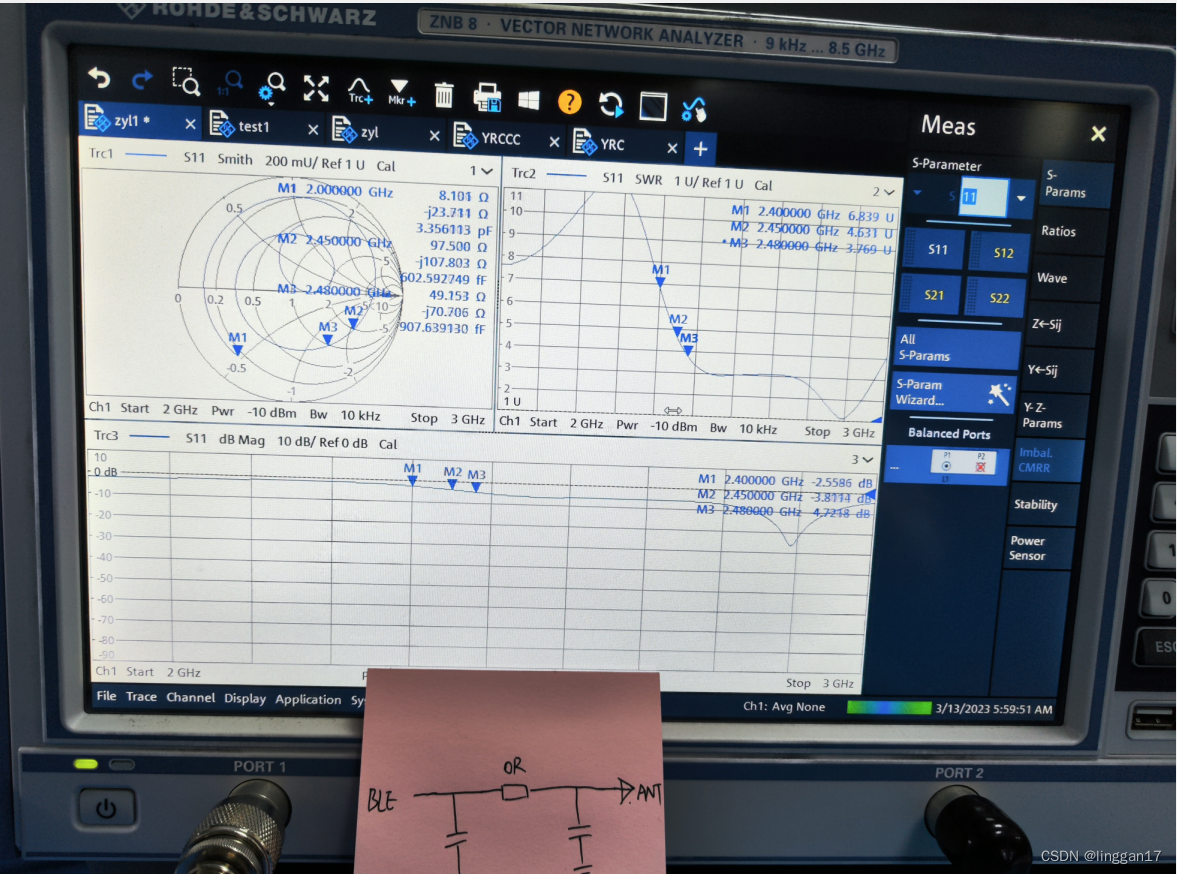

2.21：我们先用网分测量出天线在2.45G频率上的点。（实轴：97.5、虚轴：-J107.8）（如下）

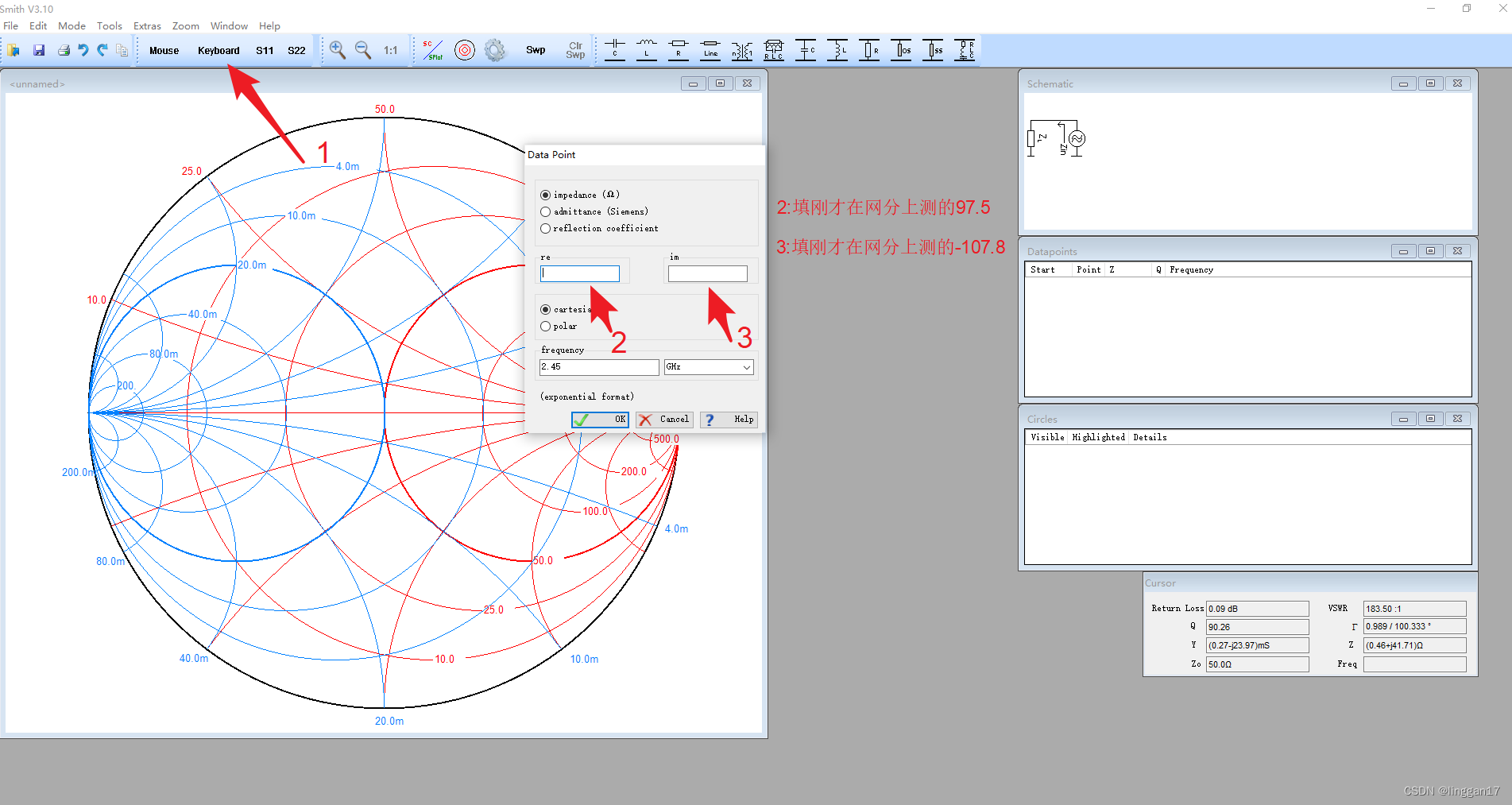

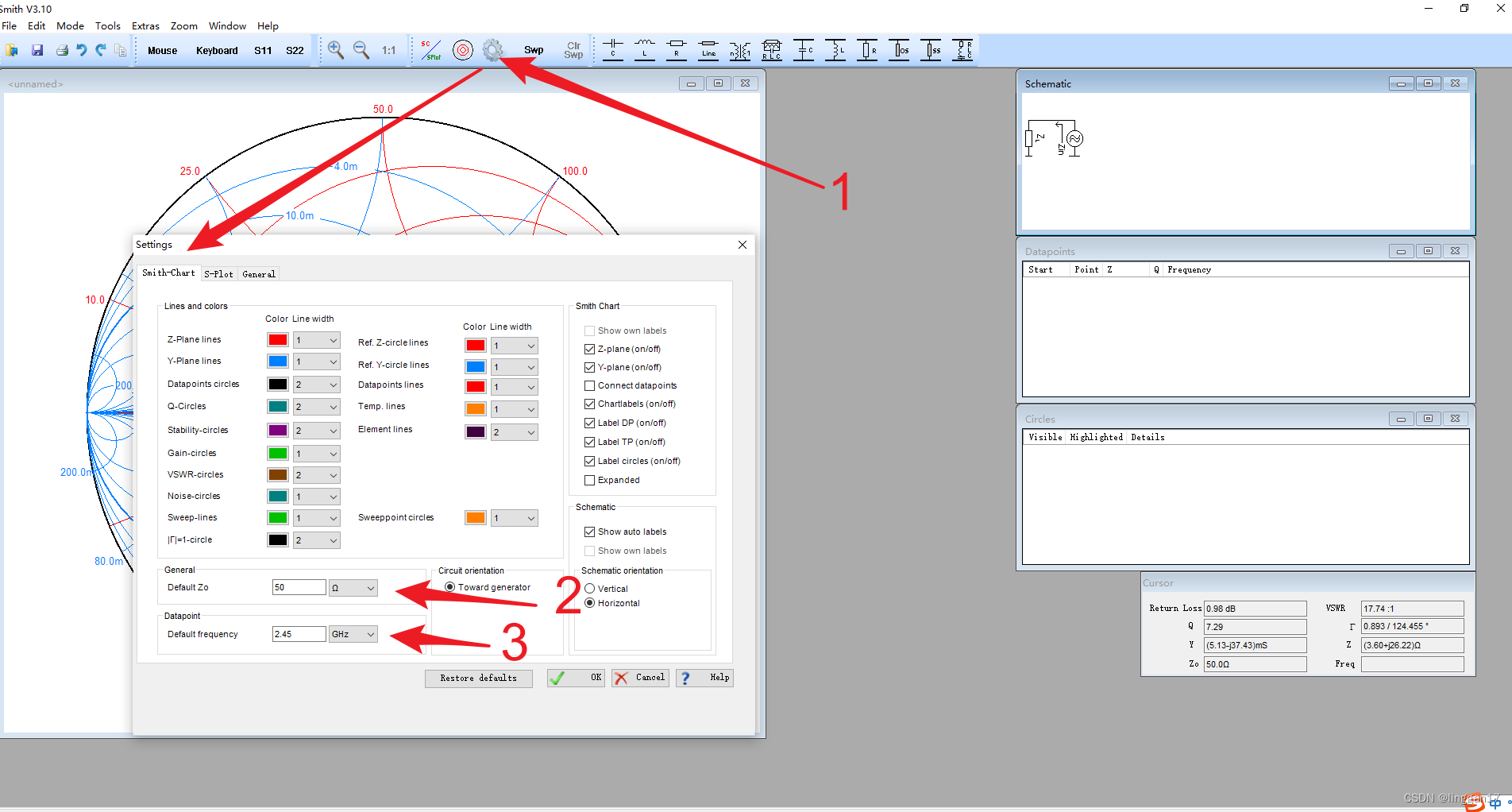

2.22：我们打开smith软件工具。

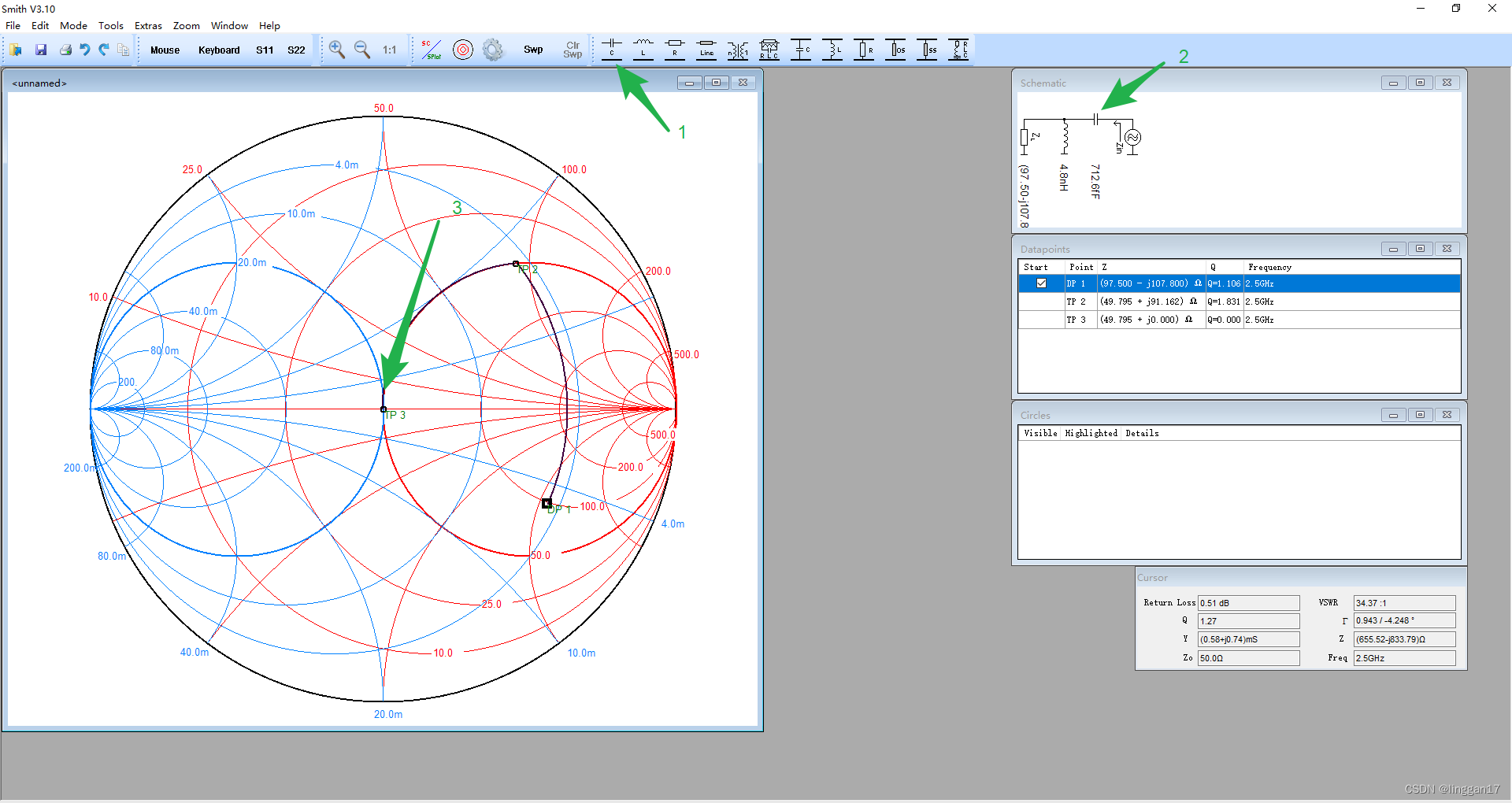

根据上图可知：如果想往中心靠拢，需要先沿着阻抗圆逆时针旋转到TP2，然后再沿着导纳圆逆时针旋转移动到TP3。


根据smith圆图我们可知，需要串联并联一个4.8nH的电感，串联一个0.7pF的电容，就可以将天线调整为50欧姆。

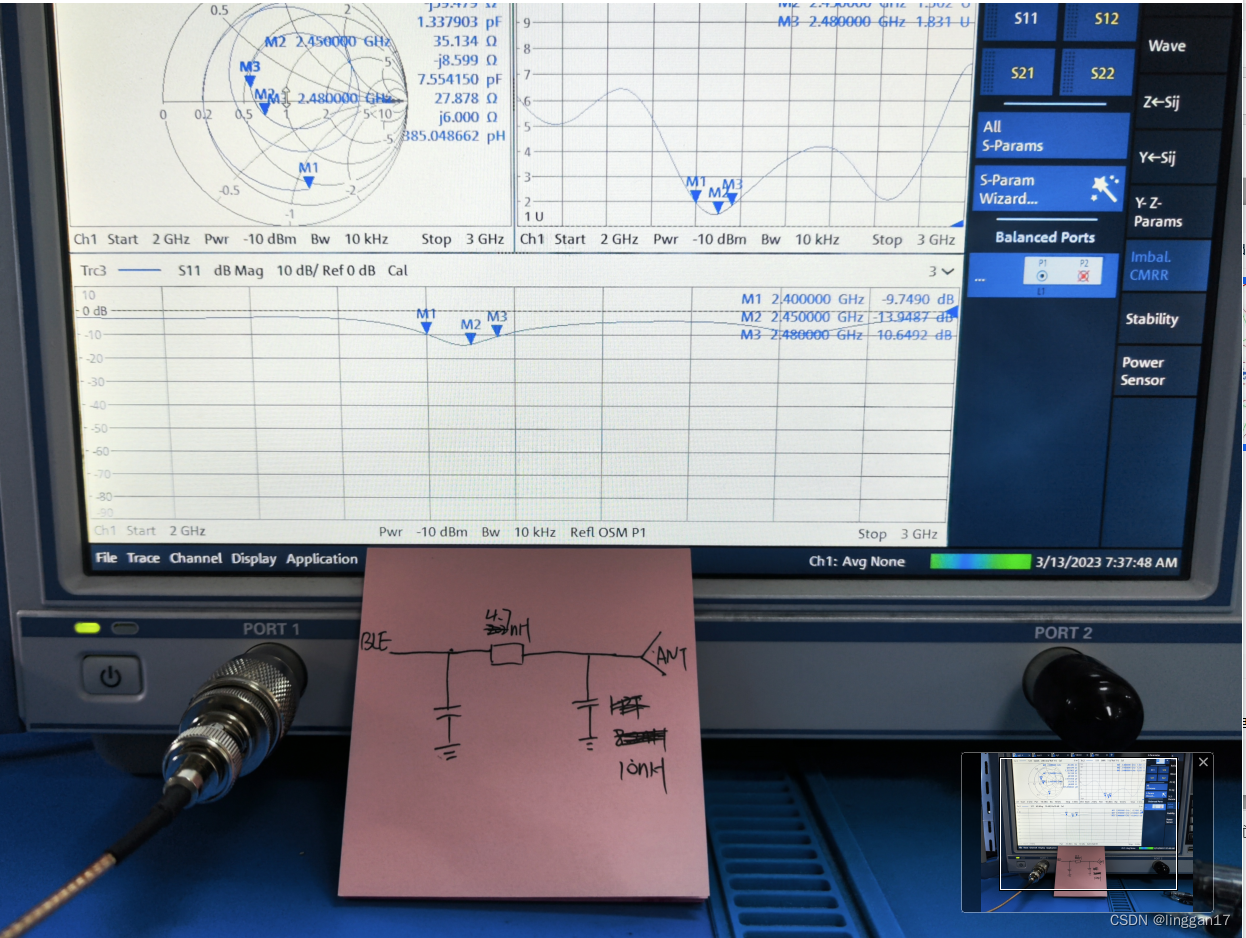

经过调试最终并没有和smith工具给出的参数一致，（过程调试图片丢失）下图是最终调试的效果和参数。

总结：借助smith原图工具我们可以得出理论上天线的参数，但是实际中可能会跟理想值有偏差，我们不可完全参照理论值照搬，根据smith圆图工具可以给出调试的方向，但是还要根据实际情况调整。

实际情况和理论值偏差原因怀疑：贴片时管脚会存在寄生电容，根据上图中在理想情况下我们需要串一个0.7pF的电容，但是管脚的寄生电容也是pF级别的，所以寄生电容会对结果影响很大。所以这是两者偏差的原因。（纯个人怀疑，无论据支持，如有更好的解释欢迎沟通）

有一些理论知识，本文没有写的很详细，可以看一下参考文章。
