AD如何从外部导入外框或修改外框大小

一、从外部导入外框

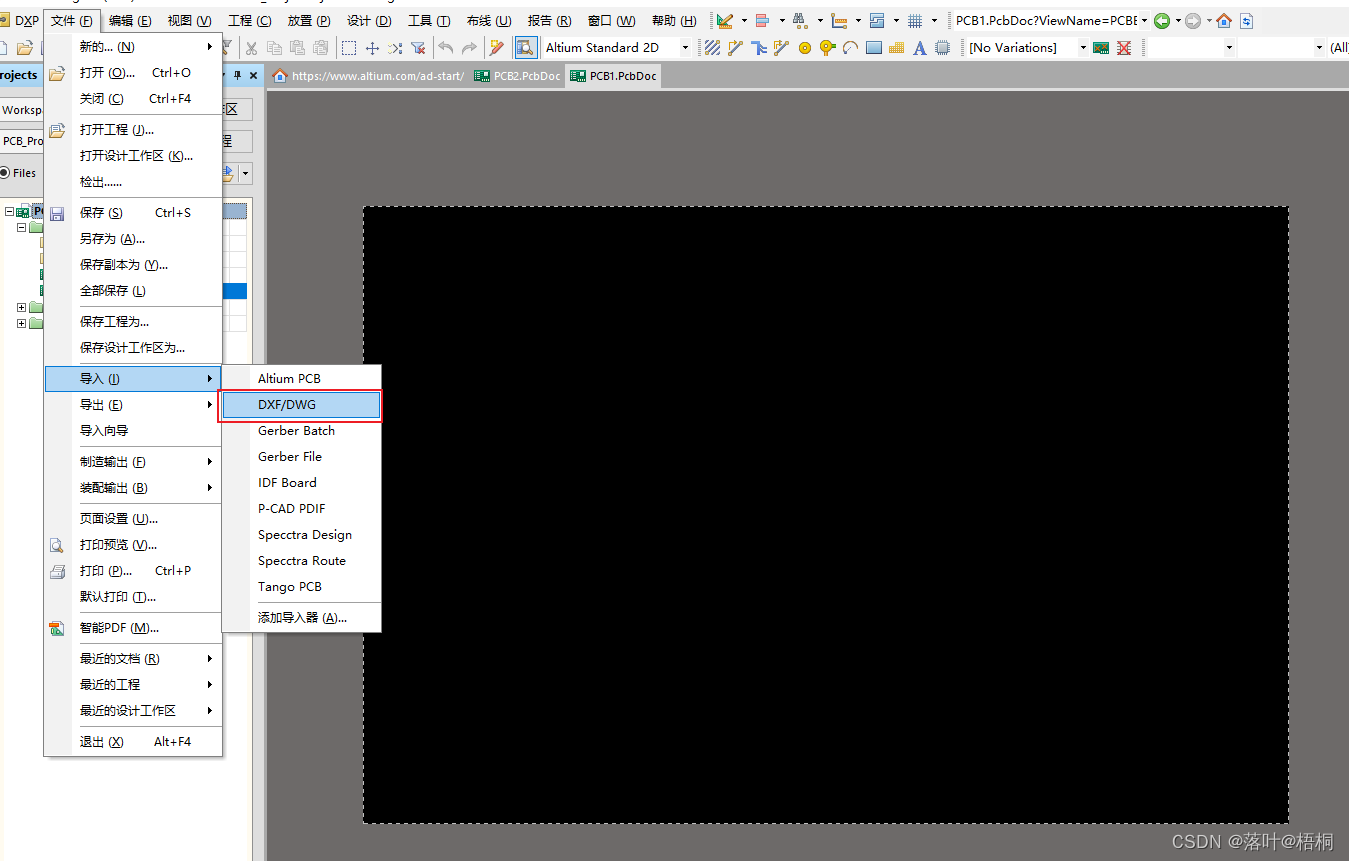

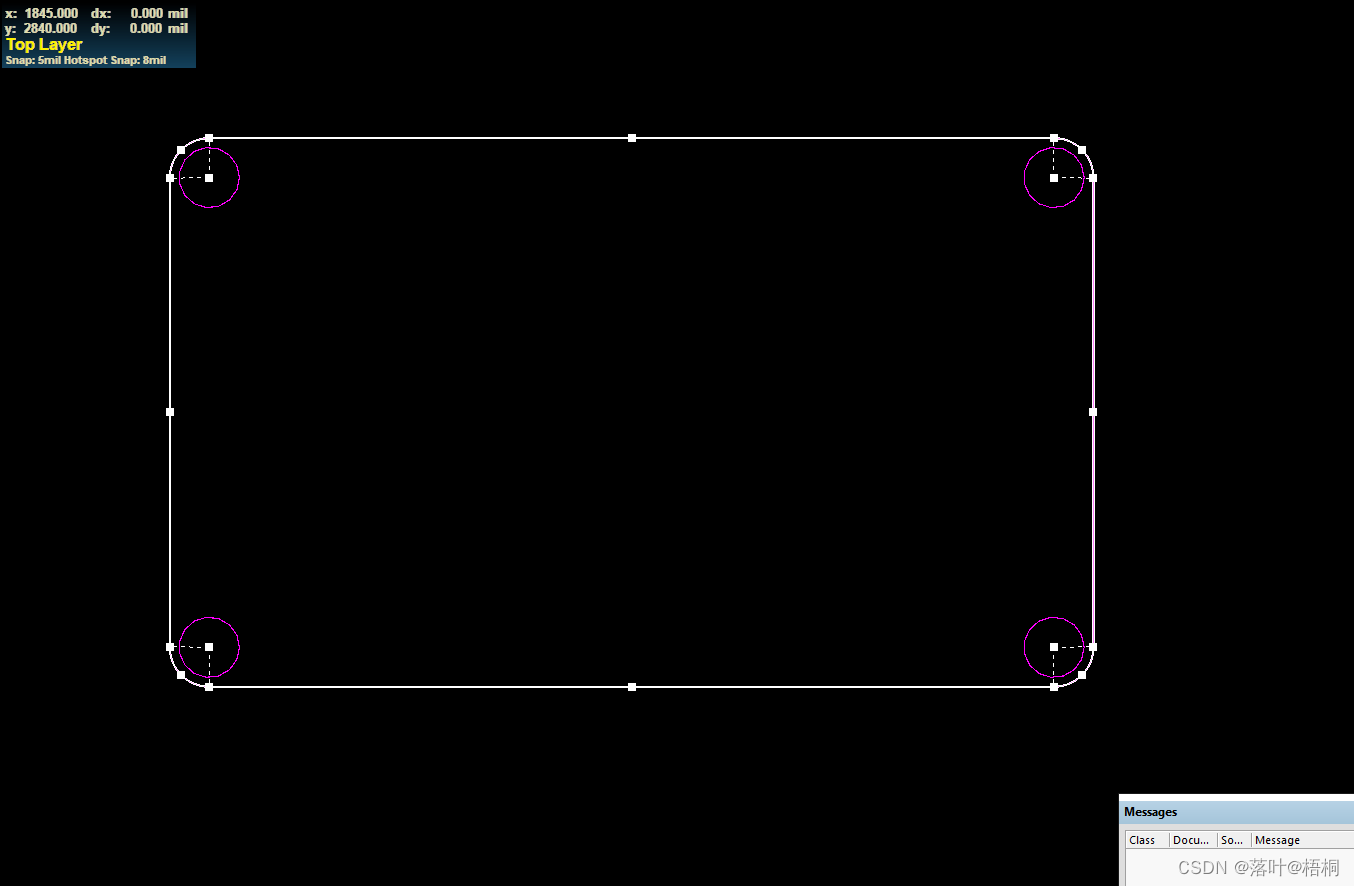

1、从cad中导出dxf文件,从AD中导入导出的文件

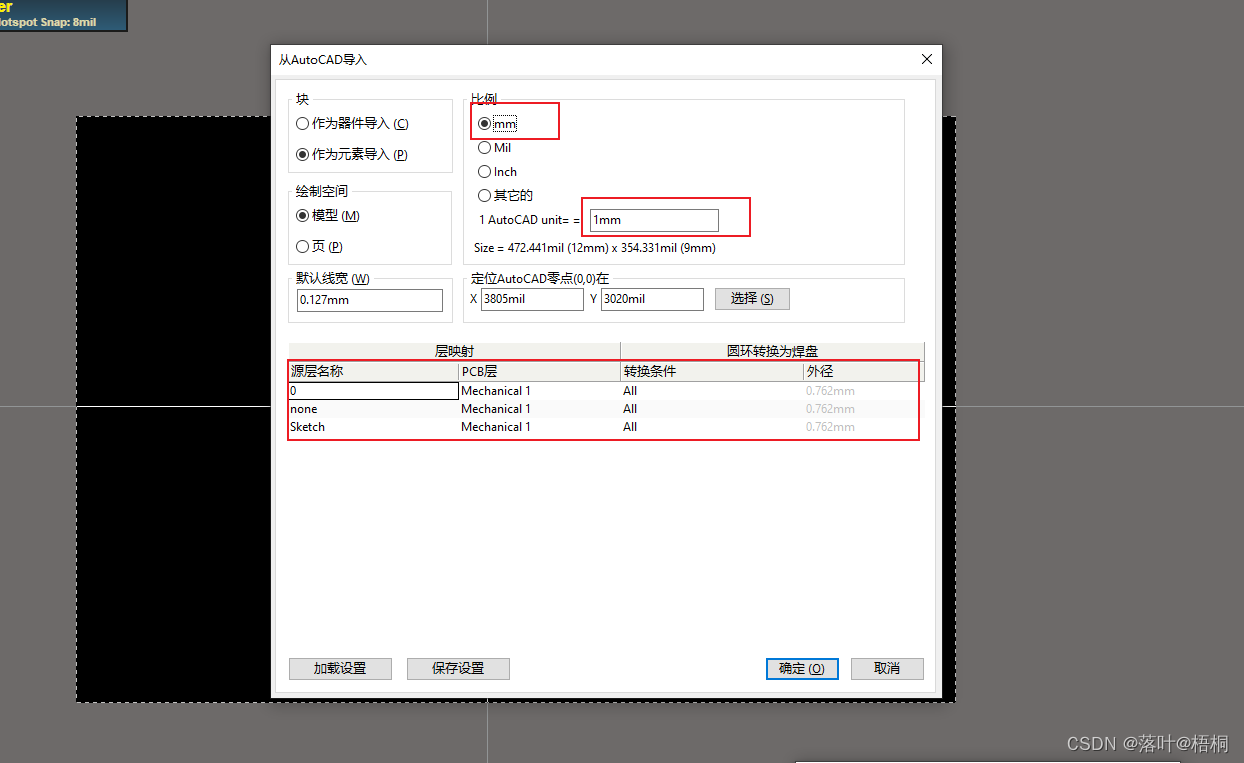

2、可参考如下参数设置

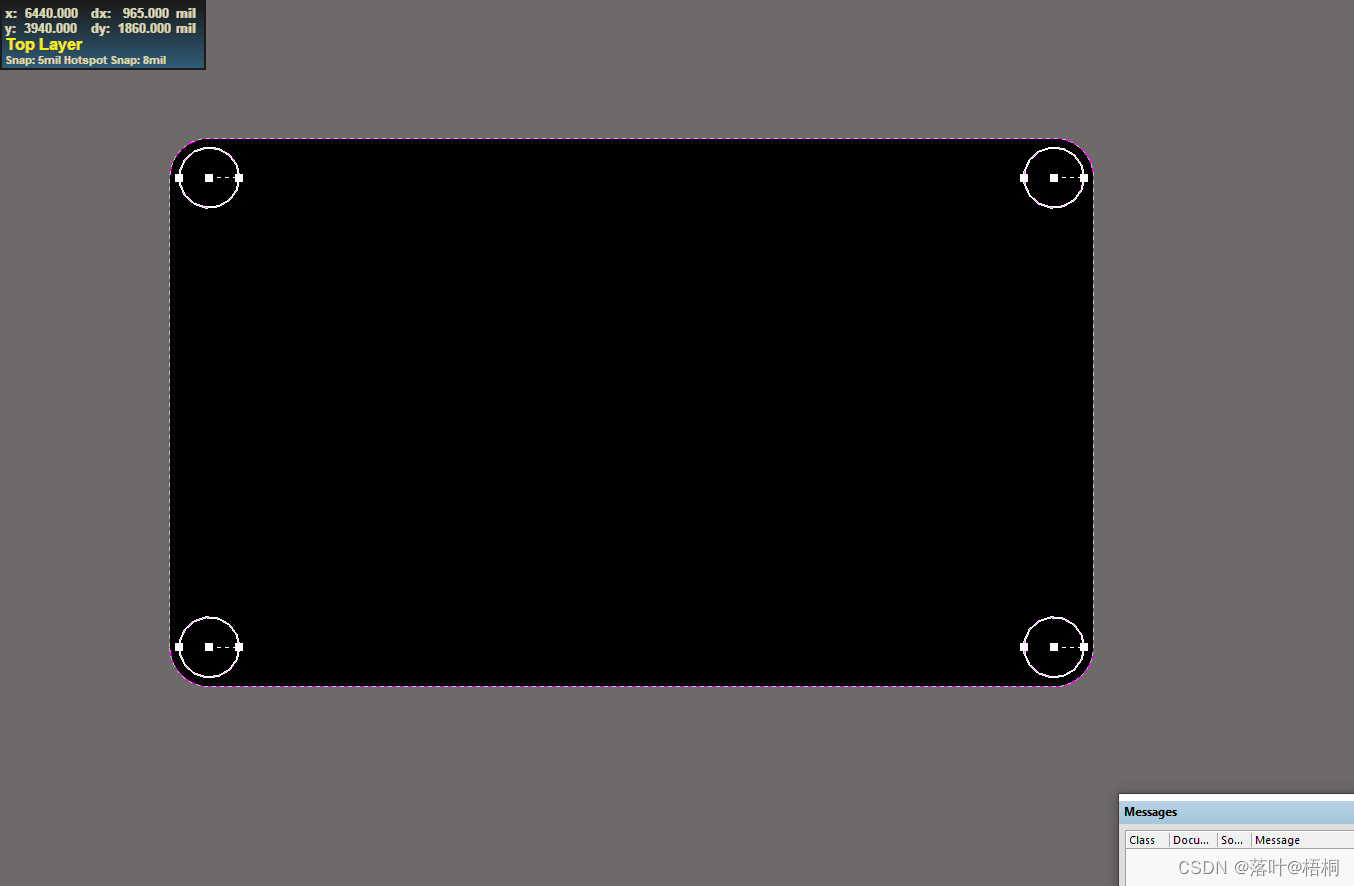

3、导入确认后,选择外边框线(选择一条边的线然后按Tab键可快速选择)

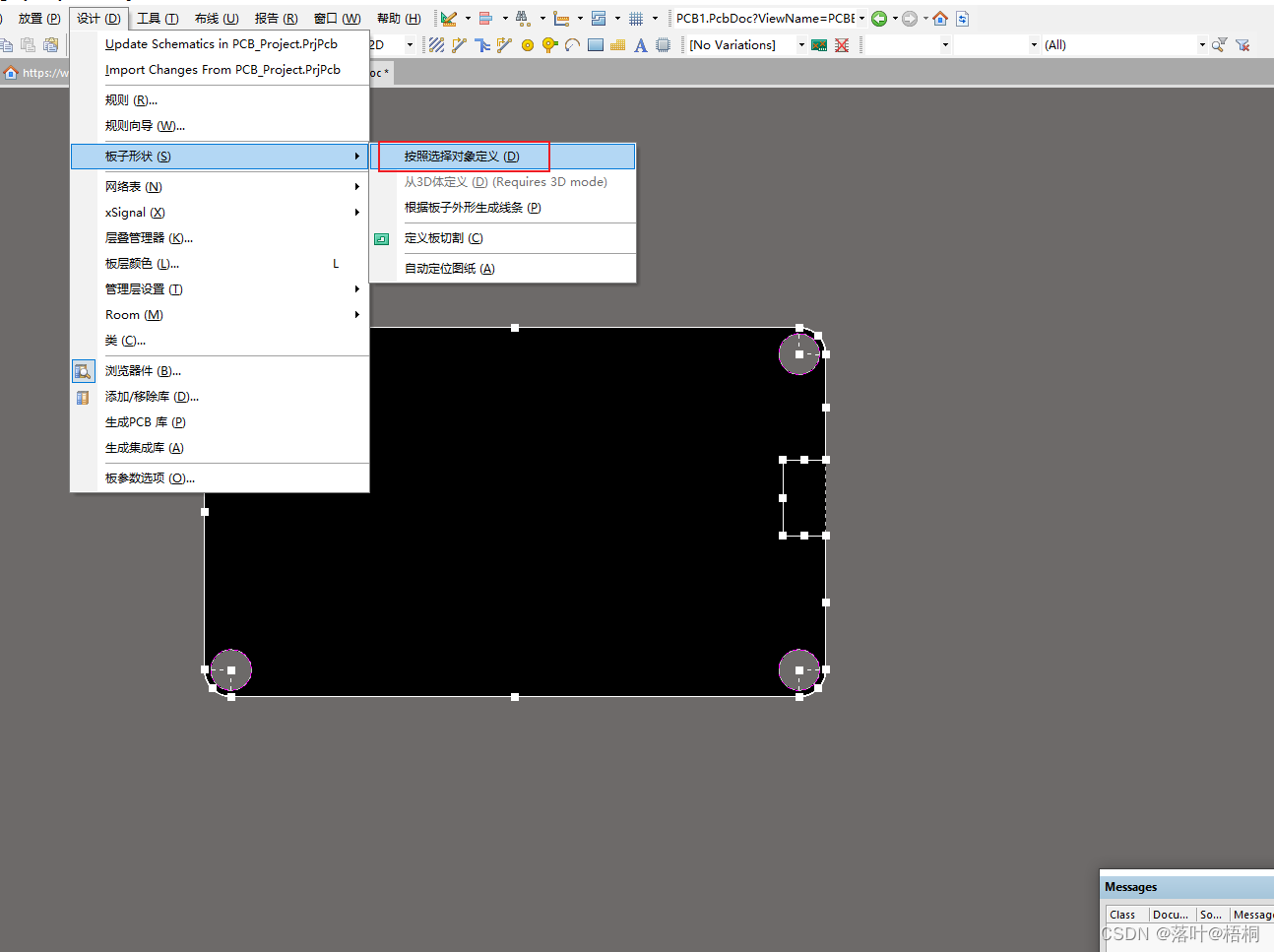

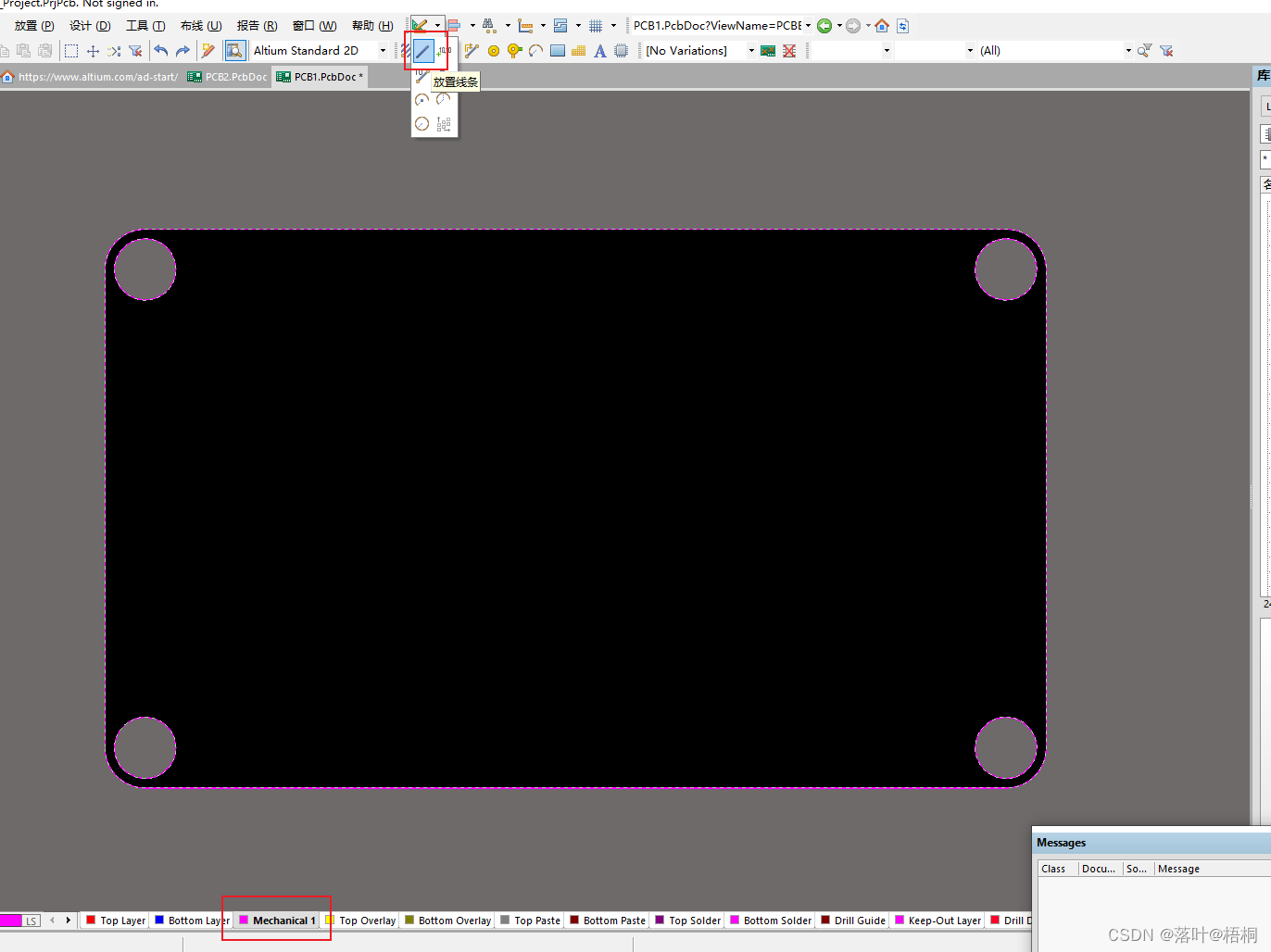

4、到设计-板子形状中选择“按照选择对象定义”

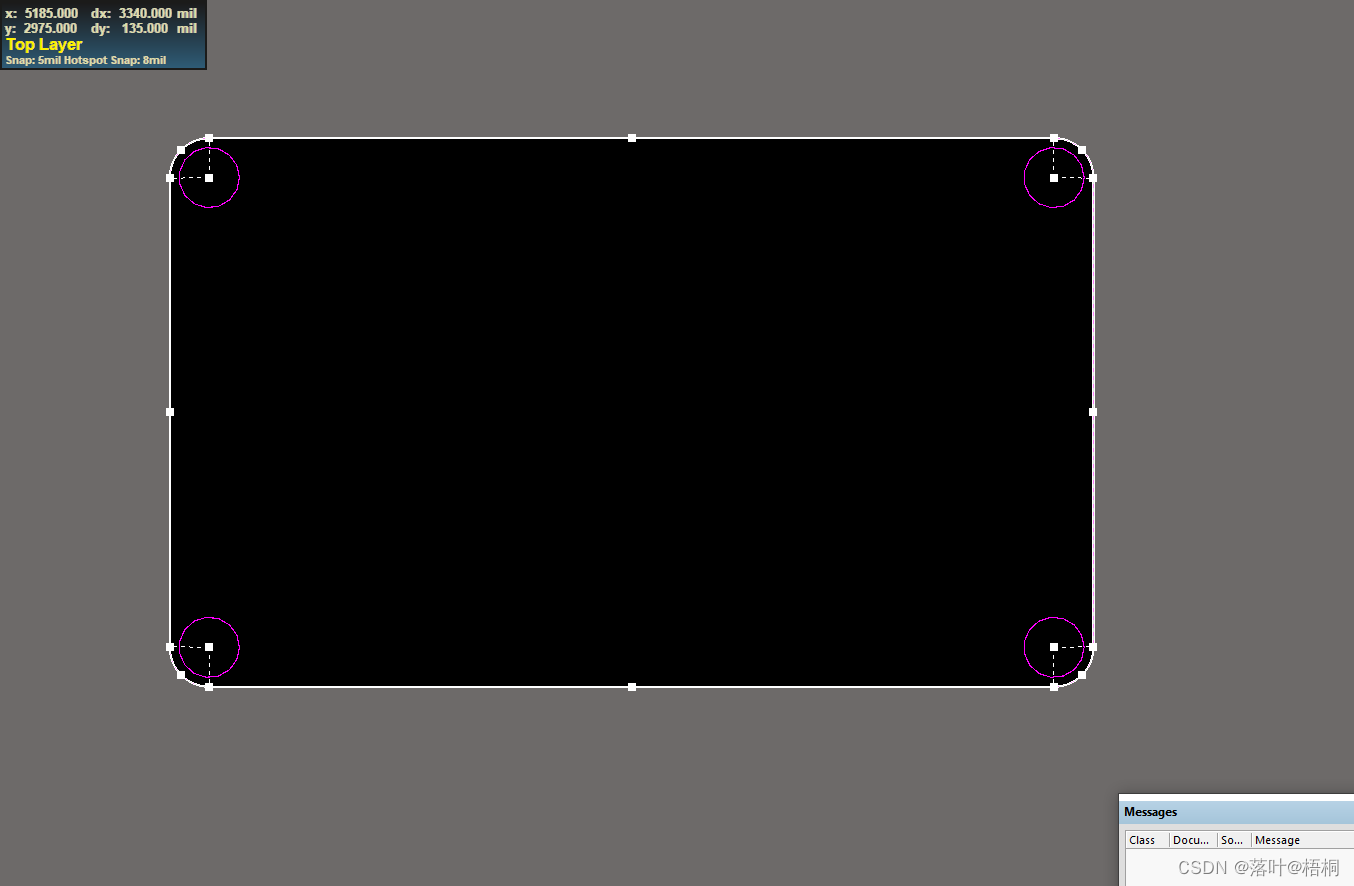

5、板子外形已经出来了,现在要对定位孔挖槽处理

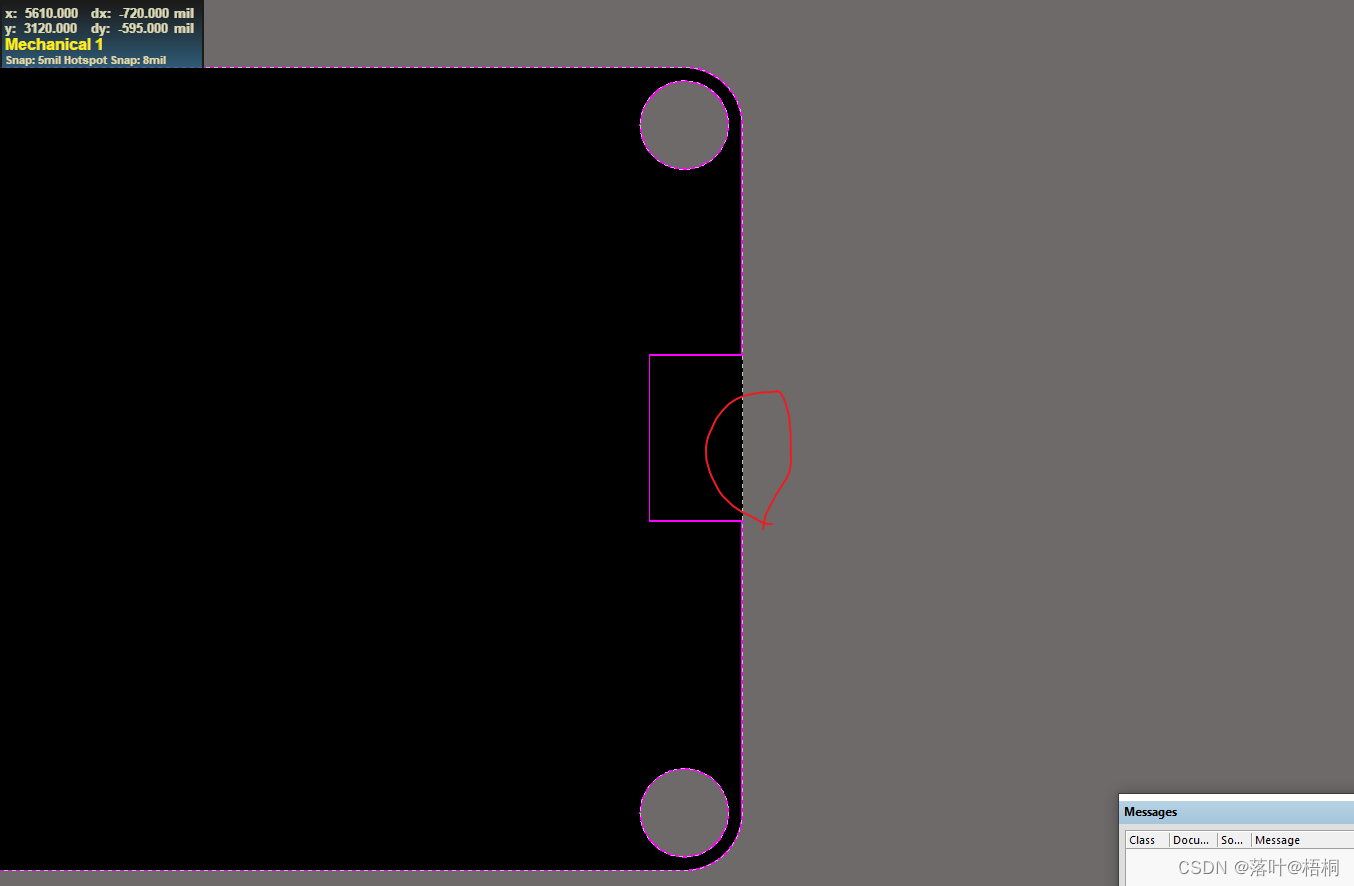

6、选择要挖槽的线

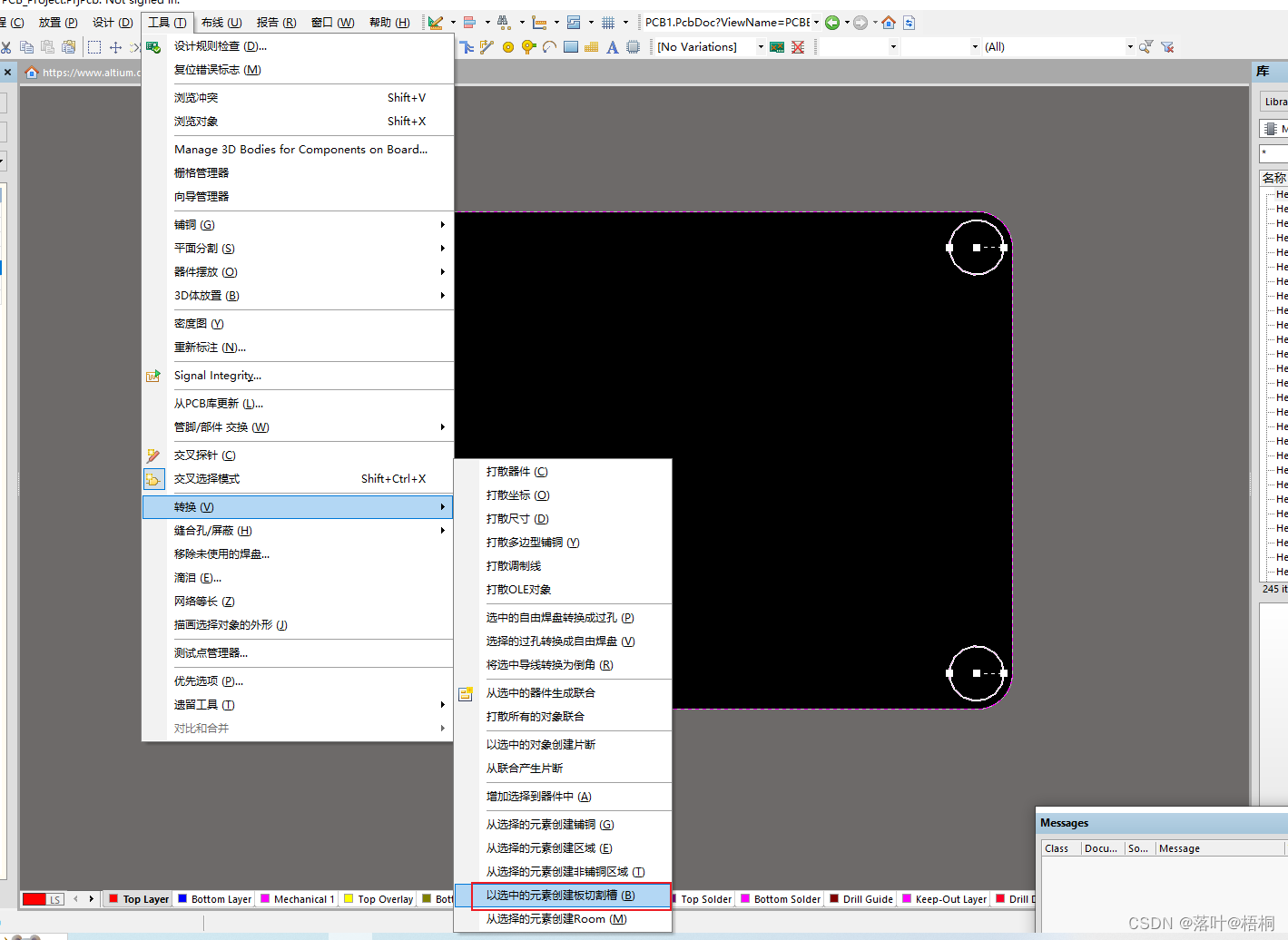

7、使用工具-转换中“以选中的元素创建剪切割槽

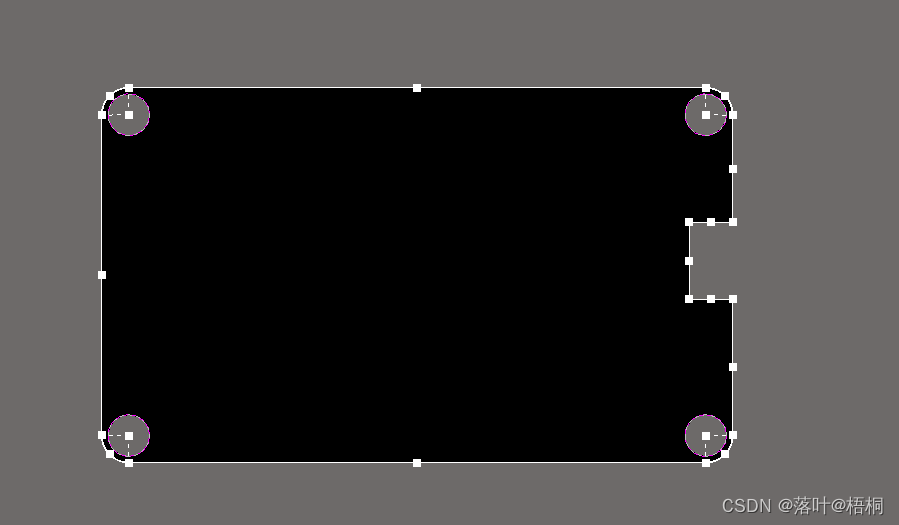

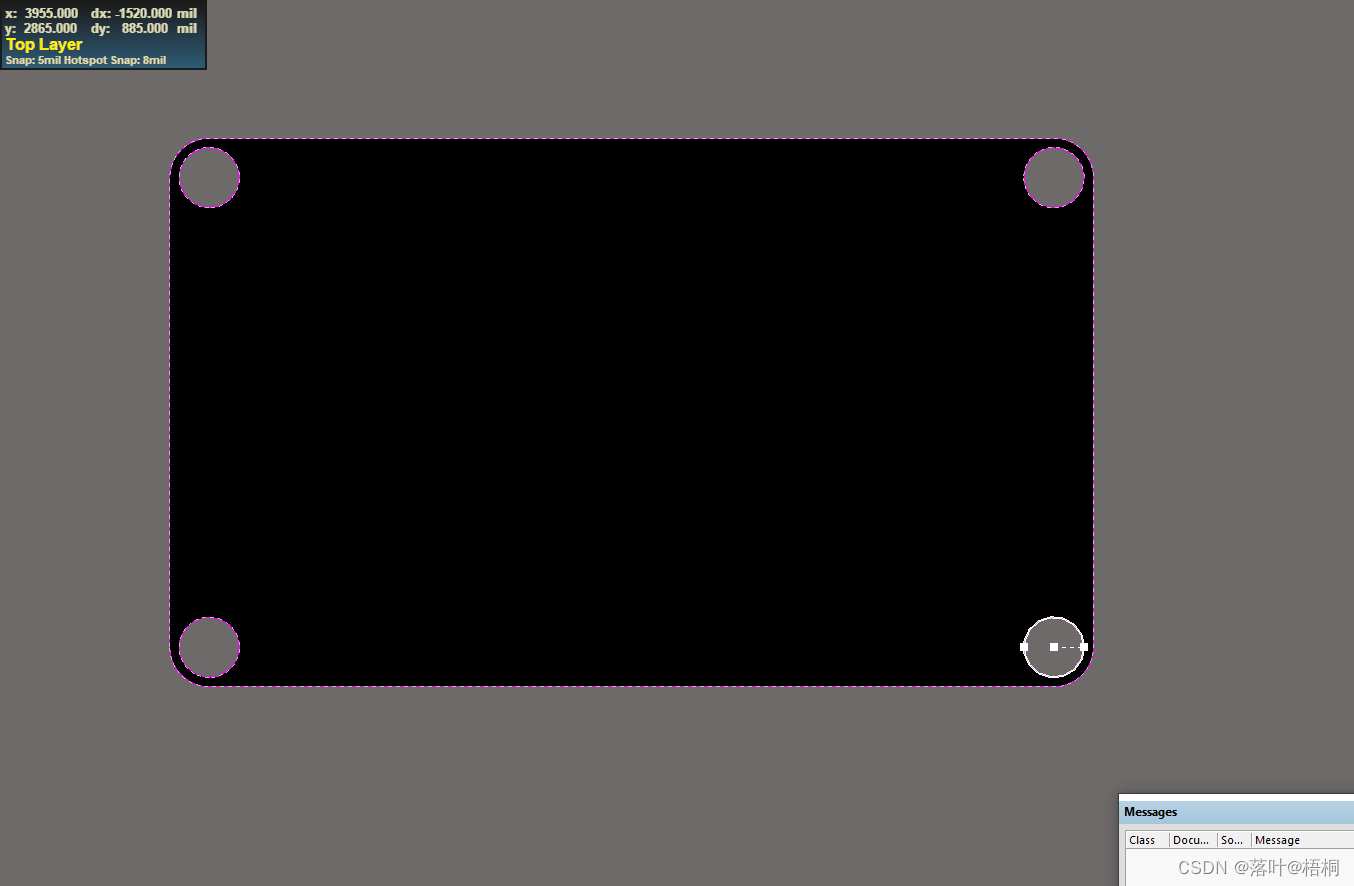

8、出现背景说明挖槽成功

二、修改外框

1、当需要修改局部外框时可进行如下操作

2、对板边画线

3、删除不必要的线

4、重新选择外框

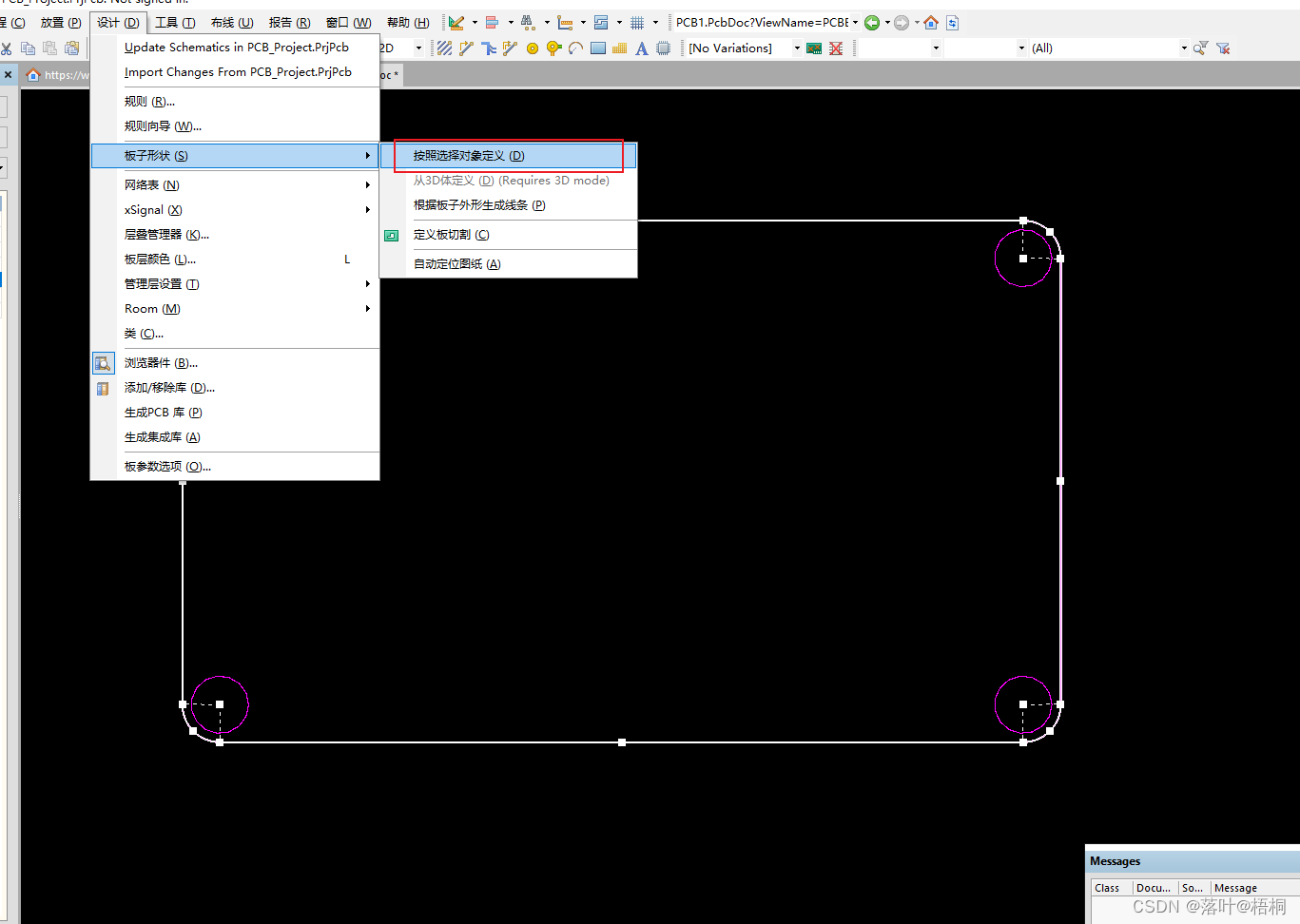

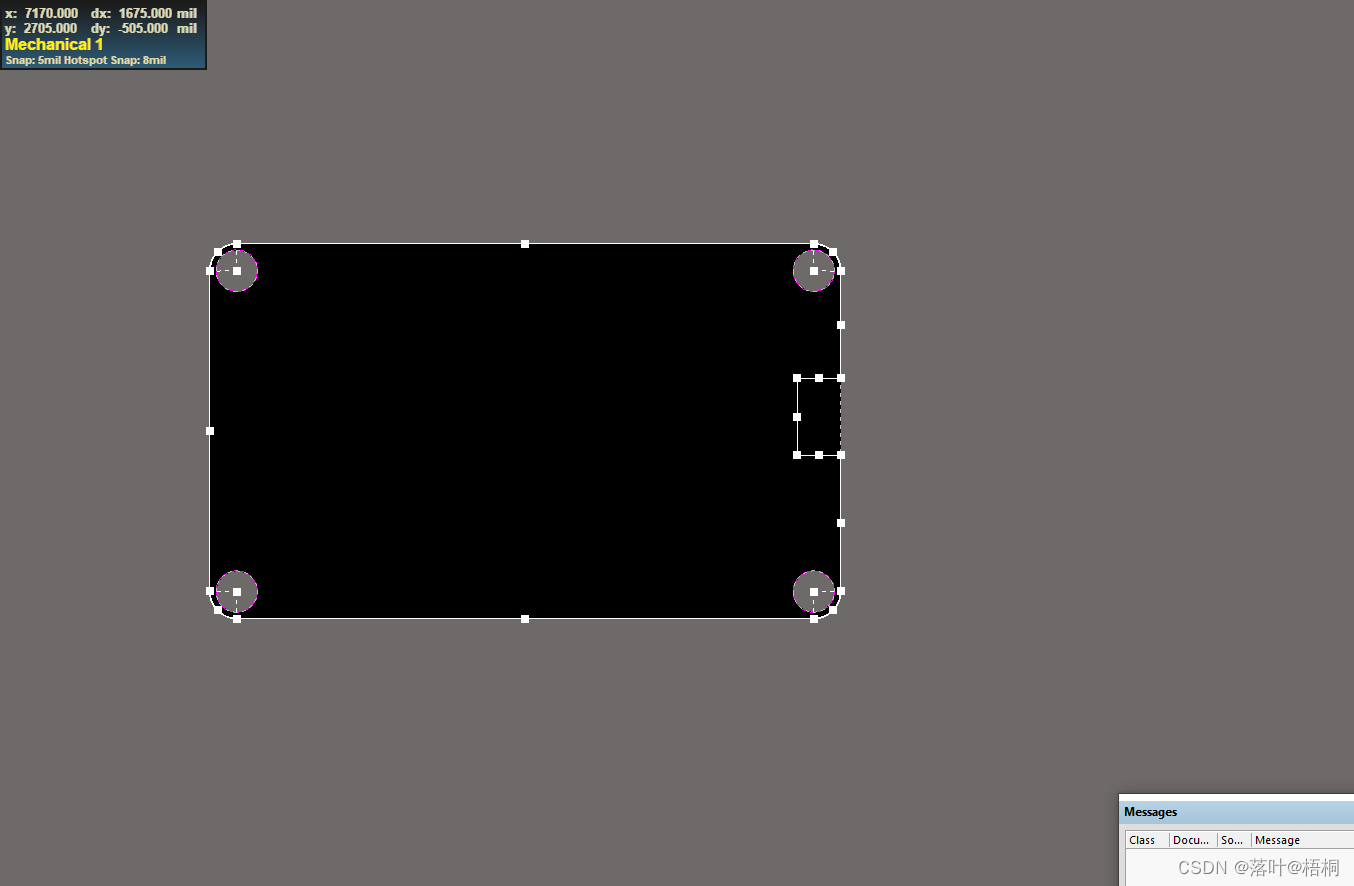

5、重新定义外框

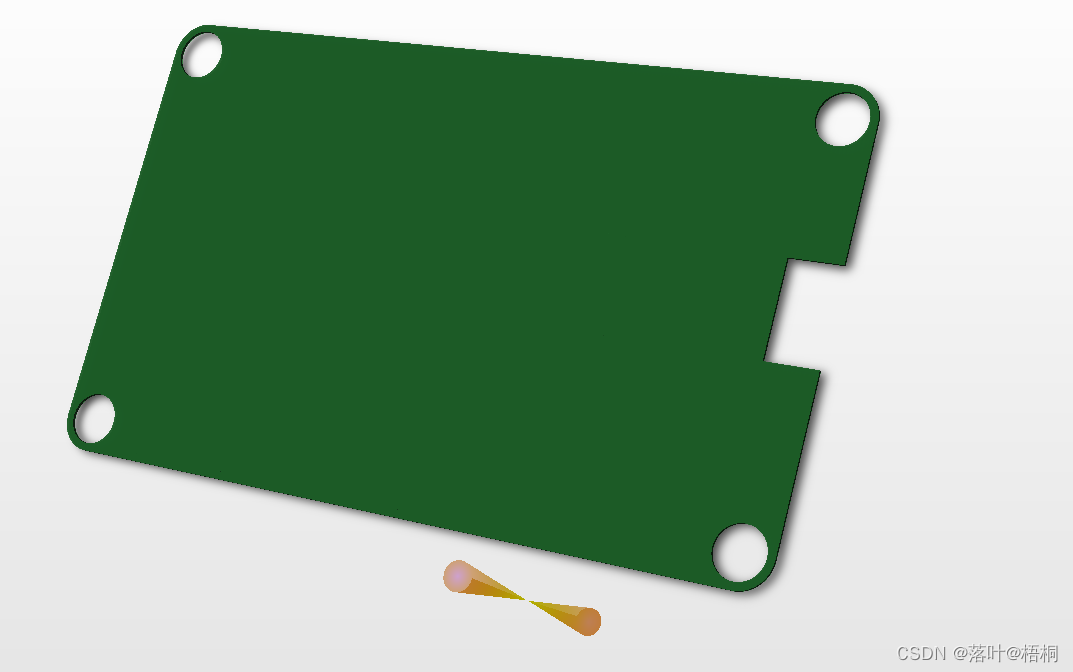

6、修改后的效果
