Python描述数据结构之最短路径篇

前言

  本篇章主要介绍图的最短路径问题，包括Dijkstra算法和Floyd算法，并用Python代码实现。

1. 创建图

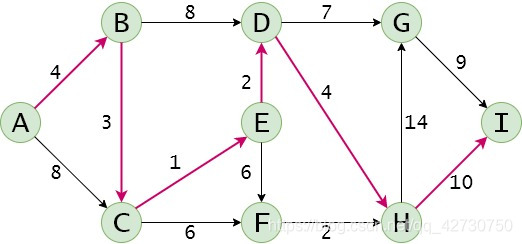

  在开始之前，我们先创建一个图，使用邻接矩阵表示有向网：

class Graph(object):
    """
    以邻接矩阵为存储结构创建有向网
    """
    def __init__(self, kind):
        # 图的类型: 无向图, 有向图, 无向网, 有向网
        # kind: Undigraph, Digraph, Undinetwork, Dinetwork,
        self.kind = kind
        # 顶点表
        self.vertexs = []
        # 边表, 即邻接矩阵, 是个二维的
        self.arcs = []
        # 当前顶点数
        self.vexnum = 0
        # 当前边(弧)数
        self.arcnum = 0

    def CreateGraph(self, vertex_list, edge_list):
        """
        创建图
        :param vertex_list: 顶点列表
        :param edge_list: 边列表
        :return:
        """
        self.vexnum = len(vertex_list)
        self.arcnum = len(edge_list)
        for vertex in vertex_list:
            vertex = Vertex(vertex)
            # 顶点列表
            self.vertexs.append(vertex)
            # 邻接矩阵, 初始化为无穷
            self.arcs.append([float('inf')] * self.vexnum)
        for edge in edge_list:
            ivertex = self.LocateVertex(edge[0])
            jvertex = self.LocateVertex(edge[1])
            weight = edge[2]
            self.InsertArc(ivertex, jvertex, weight)

    def LocateVertex(self, vertex):
        """
        定位顶点在邻接表中的位置
        :param vertex:
        :return:
        """
        index = 0
        while index < self.vexnum:
            if self.vertexs[index].data == vertex:
                return index
            else:
                index += 1

    def InsertArc(self, ivertex, jvertex, weight):
        """
        创建邻接矩阵
        :param ivertex:
        :param jvertex:
        :param weight:
        :return:
        """
        if self.kind == 'Dinetwork':
            self.arcs[ivertex][jvertex] = weight

  有关邻接矩阵中顶点结点Vertex()的定义可以参考这篇博客，这里就不在贴出相应的代码了。

2. 问题来源

  假如我从城市$A$出发坐火车去其他城市旅游，那么如何规划路线使所花费的车票钱最少呢？若将上述图中的城市看成有向网中的顶点，并将两城市之间所需要的车票钱看做对应弧的权值，那么这一问题的本质就是求两个顶点之间权值最小的路径，简称最短路径$(Shortest$ $Path)$。

3. Dijkstra算法

  $Dijkstra$算法，中文名叫迪杰斯特拉算法，它常用于求解源点到其余顶点的最短路径。
  假设 G = { V , { A } } G=\{V, \{A\}\} G={V,{A}}是含有$n$个顶点的有向网，以该图中的顶点$v$为源点，使用$Dijkstra$算法求顶点$v$到图中其余各顶点的最短路径的基本思路如下：
  (1) 使用集合$S$记录已求得最短路径的终点，初始时 S = { v } S=\{v\} S={v}；
  (2) 选择一条长度最短的路径，该路径的终点$w\in V-S$，将$w$并入$S$，并将该最短路径的长度记为$D_w$；
  (3) 对于$V-S$中任一顶点$s$，将源点到顶点$s$的最短路径长度记为$D_s$，并将顶点$w$到顶点$s$的弧的权值记为$D_{ws}$，若$D_w+D_{ws}<D_s$，则将源点到顶点$s$的最短路径的长度修改为$D_w+D_{ws}$；
  (4) 重复执行上述操作，直到$S=V$。
  $Dijkstra$算法有些$Prim$算法的影子，这里使用一个辅助列表Dist，用来存储源点到每一个终点的最短路径长度，列表Path来存储每一条最短路径中倒数第二个顶点的下标(弧尾下标)，除此之外还需要一个列表flag来记录顶点是否已求得最短路径。下面结合着$Dijkstra$算法来分析一下上面的那个有向网：

  (1) 这里要做的就是更新列表Dist和列表Path，假如以顶点$A$为起始点，先将它加入$S$中，然后寻找以顶点$A$为弧尾的最短路径，这里找到了顶点$B$，然后继续找下一个顶点。这个时候就要做一个判断了，即$D_w+D_{ws}<D_s$是否成立，这里的顶点$s$有两种选择，要么是顶点$C$，要么是顶点$D$，因为这两个顶点都是以顶点$w$(即顶点$B$)为弧尾，按照顺序，这个时候先选择了顶点$C$，经判断：$D_{AB}+D_{BC}<D_{AC}$(即$4+3=7<8$)成立，然后更新源点到顶点$s$(即顶点$C$)的距离为7。这个时候顶点$s$又选择了顶点$D$，经判断：$D_{AB}+D_{BD}<D_{AD}$(即$4+8=12<\infty$)成立，然后更新源点到顶点$s$(即顶点$D$)的距离为12。
  (2) 然后寻找以顶点$C$为弧尾的最短路径，这里找到了顶点$E$，然后做一个路径长度判断，经判断：$D_{AC}+D_{CE}<D_{AE}$(即$7+1=8<\infty$)成立，然后更新源点到顶点$s$(即顶点$E$)的距离为8，然后又找到了顶点$F$，然后做一个路径长度判断，经判断：$D_{AC}+D_{CF}<D_{AF}$(即$7+6=13<\infty$)成立，然后更新源点到顶点$s$(即顶点$F$)的距离为13。
  (3) 直至计算出所有源点到其余顶点的距离。
  $Dijkstra$算法代码实现如下：

    def Dijkstra(self, Vertex):
        """
        Dijkstra算法, 计算源点Vertex到其余各顶点的最短距离
        :param Vertex:
        :return:
        """
        # 源点到每一个终点的最短路径长度
        Dist = []
        # 每一条最短路径中倒数第二个顶点的下标(弧尾下标)
        Path = []
        # 记录顶点是否已求得最短路径
        flag = [False] * self.vexnum

        index = 0
        while index < self.vexnum:
            Dist.append(self.arcs[Vertex][index])
            if self.arcs[Vertex][index] < float('inf'):
                # 存放弧尾下标
                Path.append(Vertex)
            else:
                Path.append(-1)
            index += 1

        # 以顶点Vertex为源点
        Dist[Vertex] = 0
        Path[Vertex] = 0
        flag[Vertex] = True

        index = 1
        while index < self.vexnum:
            minDist = float('inf')
            # 寻找源点到下一个顶点wVertex的最短路径
            for i in range(self.vexnum):
                if not flag[i] and Dist[i] < minDist:
                    wVertex = i
                    minDist = Dist[i]
            flag[wVertex] = True
            sVertex = 0
            minDist = float('inf')
            # 更新源点到终点sVertex的最短路径
            while sVertex < self.vexnum:
                if not flag[sVertex]:
                    if self.arcs[wVertex][sVertex] < minDist and \
                            Dist[wVertex] + self.arcs[wVertex][sVertex] < Dist[sVertex]:
                        # 距离更新
                        Dist[sVertex] = Dist[wVertex] + self.arcs[wVertex][sVertex]
                        Path[sVertex] = wVertex
                sVertex += 1
            index += 1
        # 输出信息
        self.ShortestPathDijkstra(Vertex, Dist, Path)

    def ShortestPathDijkstra(self, Vertex, Dist, Path):
        """
        输出从顶点Vertex到其余顶点的最短路径
        :param Vertex:
        :param Dist:
        :param Path:
        :return:
        """
        tPath = []
        index = 0
        while index < self.vexnum:
            # index是路径终点
            if index != Vertex:
                print('顶点' + self.vertexs[Vertex].data + '到达顶点' + self.vertexs[index].data + '的路径及长度为:')
                # 从源点Vertex到终点index中间有可能经过了多个顶点
                tPath.append(index)
                former = Path[index]
                while former != Vertex:
                    tPath.append(former)
                    former = Path[former]
                tPath.append(Vertex)
                while len(tPath) > 0:
                    print(self.vertexs[tPath.pop()].data, end='')
                print('\t\t%d' % Dist[index])
            index += 1

4. Floyd算法

  $Floyd$算法，中文名叫弗洛伊德算法，它常用于求解求解每一对顶点之间的最短路径。
  假设 G = { V , { A } } G=\{V, \{A\}\} G={V,{A}}是含有$n$个顶点的有向网，使用$Floyd$算法求图中每一对顶点间的最短路径的基本思路如下：
  (1) 对于图$G$中任意两个顶点$v$和$w$，将顶点$v$和顶点$w$的最短路径的长度记为$D_{vw}$，并依次判断其余各顶点是否为这两个顶点间最短路径上的顶点。对于除了顶点$v$和顶点顶点$w$的任意顶点$u$，将顶点$v$和顶点$u$的最短路径的长度记为$D_{vu}$，并顶点$u$和顶点$w$的最短路径的长度记为$D_{uw}$，若$D_{vu}+D_{uw}<D_{vw}$，则将$D_{vw}$的值修改为$D_{vu}+D_{uw}$，即顶点$v$和顶点$w$的最短路径经过顶点$u$；
  (2) 重复上述过程，直至图中每一顶点间的最短路径都被求出。
  当然了，也可以对每个顶点使用$Dijkstra$算法来求得每对顶点的最短路径。对于$Floyd$算法，这里使用一个辅助二维数组Dist，用来存储源点到每一对顶点间的最短路径长度，二维数组Path来存储每一条最短路径中倒数第二个顶点的下标(弧尾下标)。下面结合着$Floyd$算法来分析一下最上面的那个有向网（由于顶点对较多，这里选择$A-I$的最短路径进行说明）：

  $Floyd$算法代码实现如下：

    def Floyd(self):
        """
        Floyd算法, 计算每一对顶点间的最短距离
        :return:
        """
        Dist = [[0 for _ in range(self.vexnum)] for _ in range(self.vexnum)]
        Path = [[0 for _ in range(self.vexnum)] for _ in range(self.vexnum)]
        for row in range(self.vexnum):
            for column in range(self.vexnum):
                Dist[row][column] = self.arcs[row][column]
                if self.arcs[row][column] < float('inf') and row != column:
                    Path[row][column] = row
                else:
                    Path[row][column] = -1

        # 判断图中任意两个顶点的最短路径是否经过了结点uVertex
        for uVertex in range(self.vexnum):
            for vVertex in range(self.vexnum):
                for wVertex in range(self.vexnum):
                    if vVertex != wVertex and \
                            Dist[vVertex][uVertex] + Dist[uVertex][wVertex] < Dist[vVertex][wVertex]:
                        Dist[vVertex][wVertex] = Dist[vVertex][uVertex] + Dist[uVertex][wVertex]
                        Path[vVertex][wVertex] = Path[uVertex][wVertex]
        # 输出每一组顶点间的最短路径
        self.ShortestPathFloyd(Dist, Path)

    def ShortestPathFloyd(self, Dist, Path):
        """
        输出每一组顶点间的最短路径
        :param Dist:
        :param Path:
        :return:
        """
        tPath = []
        for start in range(self.vexnum):
            for end in range(self.vexnum):
                if start != end and Dist[start][end] < float('inf'):
                    print('从顶点' + self.vertexs[start].data + '到顶点' + self.vertexs[end].data +
                          '的路径及长度为:')
                    tVertex = Path[start][end]
                    tPath.append(end)
                    while tVertex != -1 and tVertex != start:
                        tPath.append(tVertex)
                        tVertex = Path[start][tVertex]
                    tPath.append(start)
                    while len(tPath) > 0:
                        print(self.vertexs[tPath.pop()].data, end='')
                    print('\t\t%d' % Dist[start][end])

5. 代码测试

  测试代码如下：

if __name__ == '__main__':
    graph = Graph(kind='Dinetwork')
    graph.CreateGraph(vertex_list=['A', 'B', 'C', 'D', 'E', 'F', 'G', 'H', 'I'],
                      edge_list=[('A', 'B', 4), ('A', 'C', 8), ('B', 'C', 3), ('B', 'D', 8),
                                 ('C', 'E', 1), ('C', 'F', 6), ('D', 'G', 7), ('D', 'H', 4),
                                 ('E', 'D', 2), ('E', 'F', 6), ('F', 'H', 2), ('G', 'I', 9),
                                 ('H', 'G', 14), ('H', 'I', 10)])

    print('{:*^30}'.format('Dijkstra算法'))
    # 起始位置的index为0
    graph.Dijkstra(0)

    print('{:*^30}'.format('Floyd算法'))
    graph.Floyd()

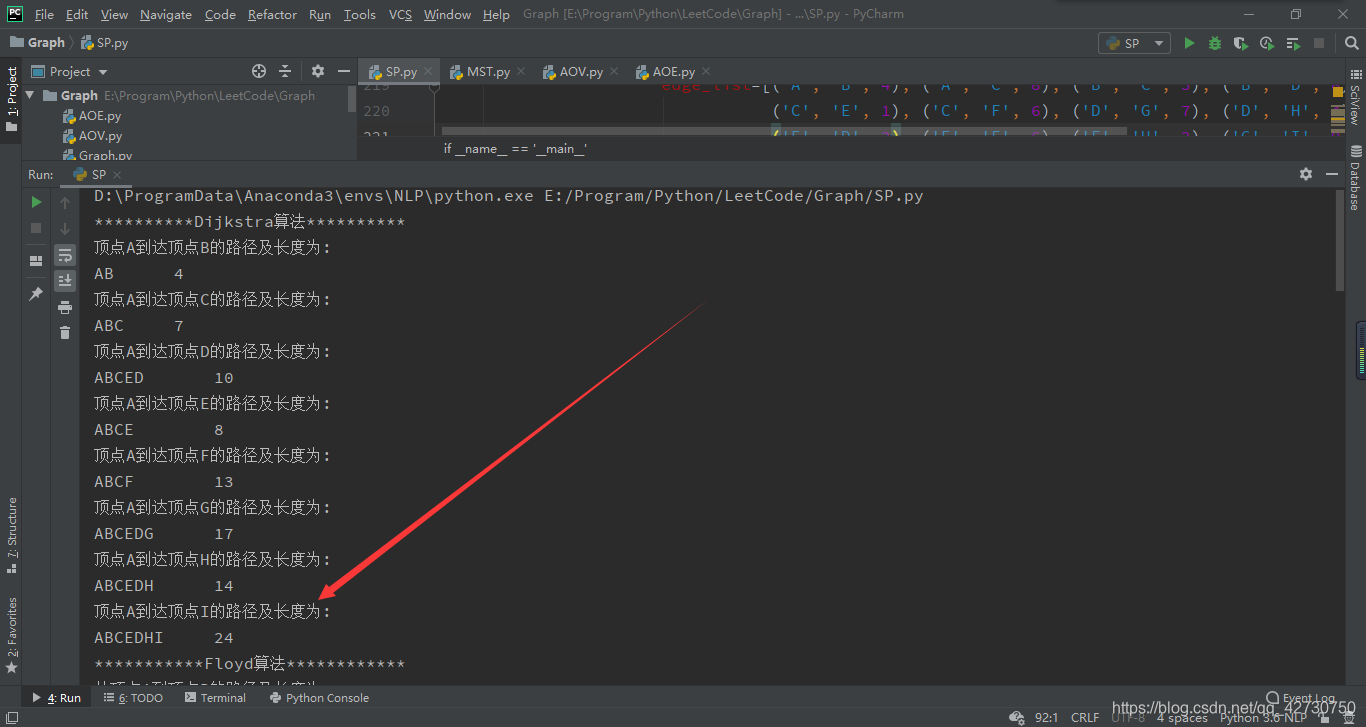

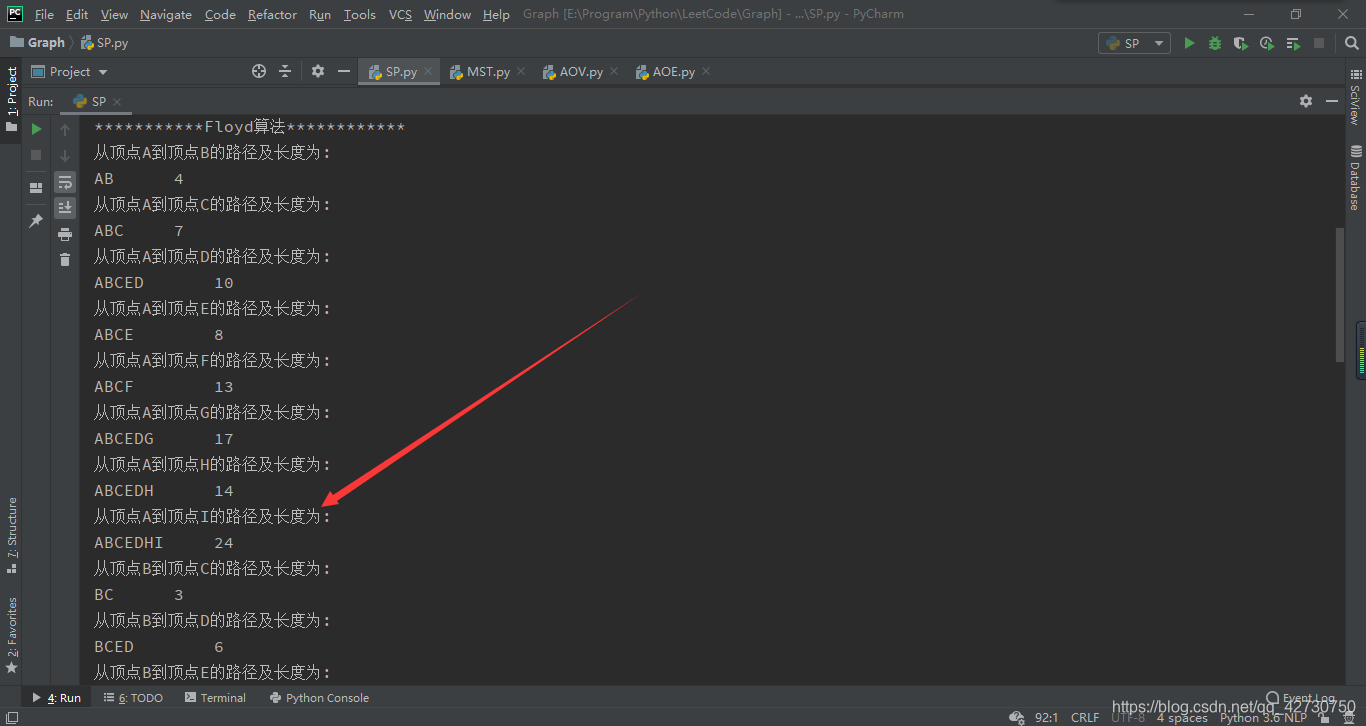

  测试结果如下：

  这里只看了一条，就是从顶点$A$到顶点$I$的路径，可以看到$Dijkstra$算法和$Floyd$算法求得的最短路径都是24。
