基于单片机的智能温度监测系统设计

概述

智能温度检测系统主要功能是实现0℃～99℃范围内的温度智能监测，通过硬件设计和软件编程实现。该系统可通过LCD实时显示实际温度和预设温度，当温度超出设定值时报警，而且报警声用电子乐曲或音乐音符实现。

硬件设计

本设计以单片机AT89C51芯片为核心，温度传感器DS18B20，温度值通过1602LCD液晶屏显示，构成了一个多功能单片机数字温度计。硬件方面主要包括主控电路、温度采集电路和显示电路，电路设计完成后通过proteus仿真。

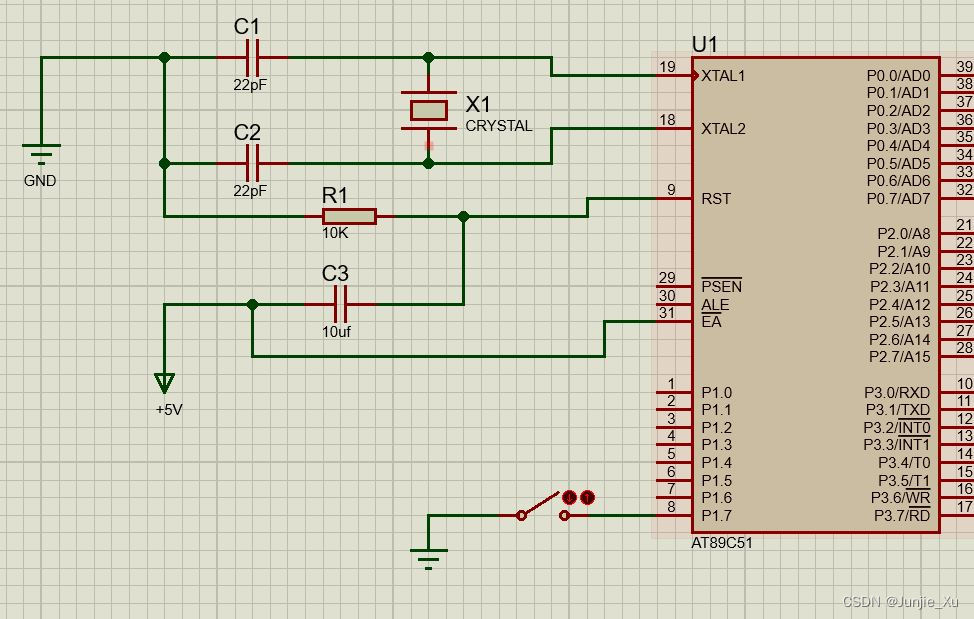

主控电路

主控芯片选用AT89C51，AT89C51是美国ATMEL公司生产的低功耗，高性能CMOS8位单片机，片内含4kbytes的可编程的Flash只读程序存储器，兼容标准8051指令系统及引脚，并集成了 Flash 程序存储器。因此，选用该芯片可以满足温度监测系统的需求。

温度采集电路

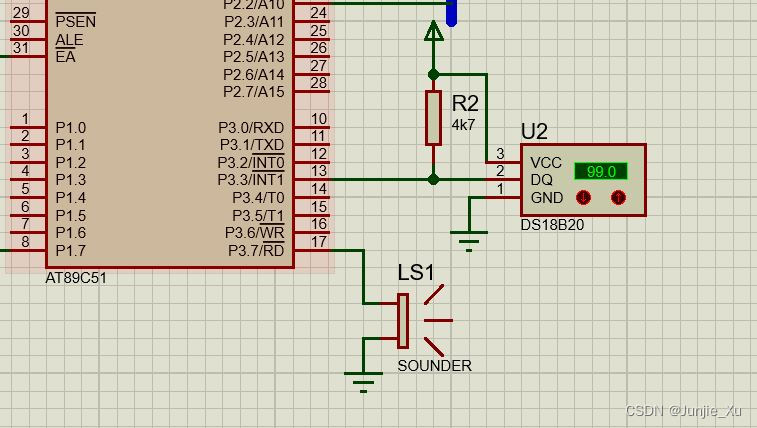

DALLAS 最新单线数字温度传感器DS18B20是一种新型的“一线器件”，其体积更小、更适用于多种场合、且适用电压更宽、更经济。温度测量范围为-55～+125 摄氏度，可编程为9～12 位转换精度，测温分辨率可达0.0625摄氏度，分辨率设定参数以及用户设定的报警温度存储在EEPROM 中，掉电后依然保存。被测温度用符号扩展的16位数字量方式串行输出；其工作电源既可以在远端引入，也可以采用寄生电源方式产生；多个DS18B20可以并联到3 根或2 根线上，CPU只需一根端口线就能与诸多DS18B20 通信，占用微处理器的端口较少，可节省大量的引线和逻辑电路。因此用它来组成一个测温系统，具有线路简单，在一根通信线，可以挂很多这样的数字温度计，十分方便。本设计的温度采集电路如下图所示：

温度显示电路

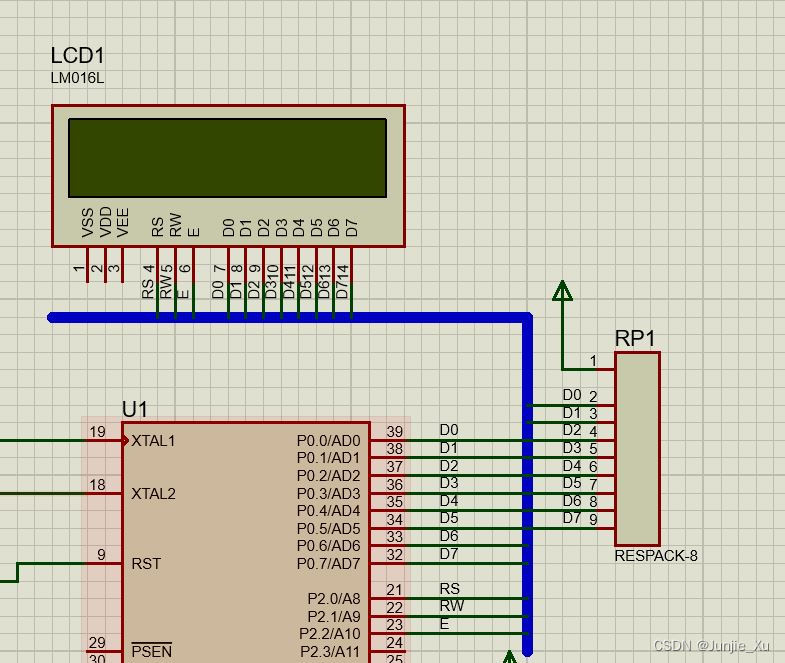

液晶显示器（LCD）具有功耗低、体积小、质量轻、功耗小的特点。点阵字符型液晶显示器把LCD控制器、点阵驱动器、字符存储器集成在一块印刷电路板上，构成便于应用的液晶模块。此类液晶模块不仅可以显示数字、字符，还可以显示各种图形符号以及少量自定义符号，并且可以实现屏幕的上下左右滚动、文字的闪烁等功能，人机界面友好，使用操作也更加灵活、方便，使其日益成为各种仪器仪表等设备的首选。本设计的温度显示电路如下：

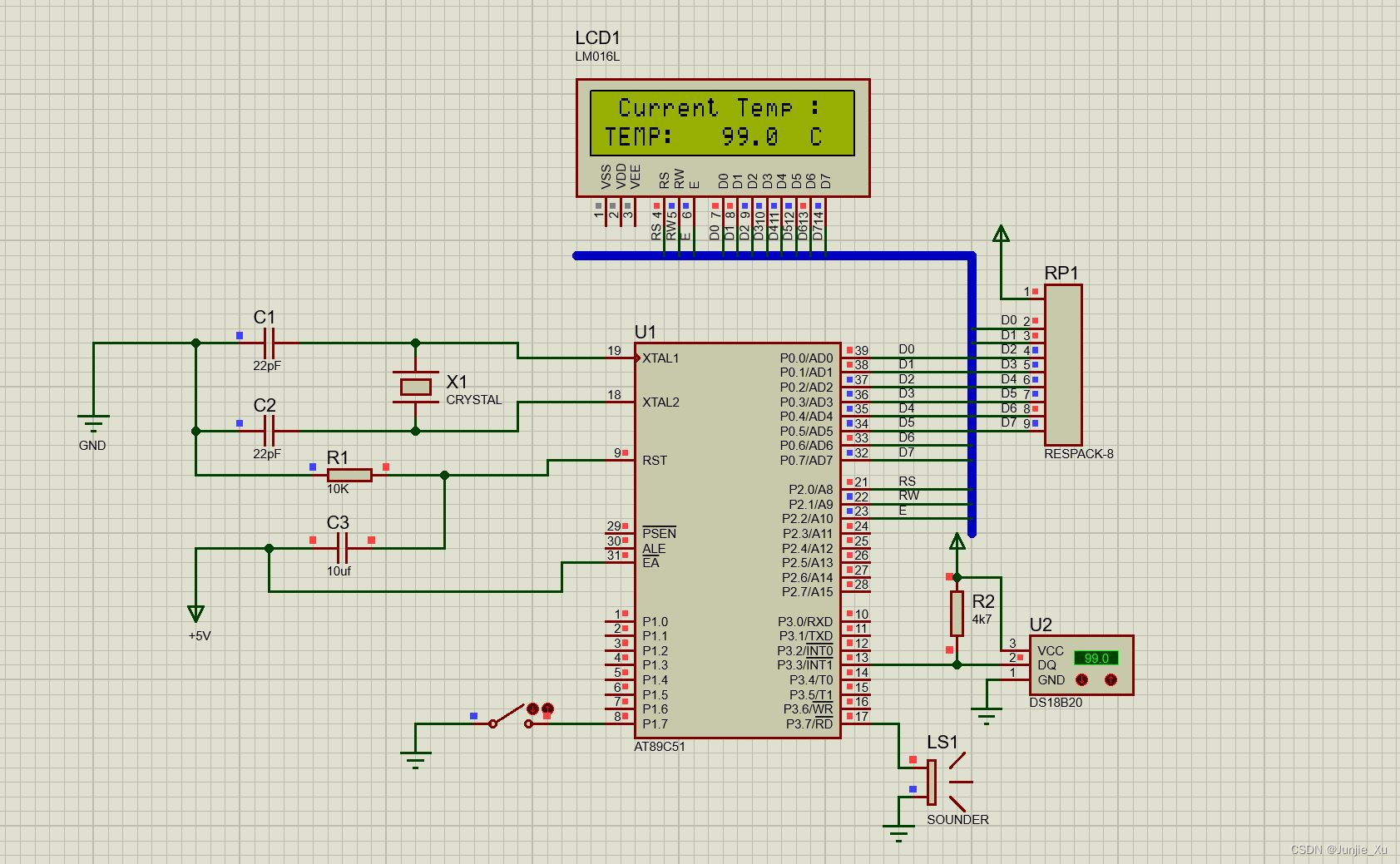

系统总体电路图

软件设计

代码如下：


#include<reg51.h>

#include<intrins.h>

#define uchar unsigned char

#define uint unsigned int

sbit DQ=P3^3;//DS18B20数据线

sbit BEEP=P3^7;//报警器

sbit LCD_RS=P
