基于51单片机温度采集监控系统

一、硬件组成

系统由单片机STC89C52、液晶显示模块LCD1602、温度检测模块、按键模块、报警模块、加热继电器控制模块、冷却继电器控制模块所组成。

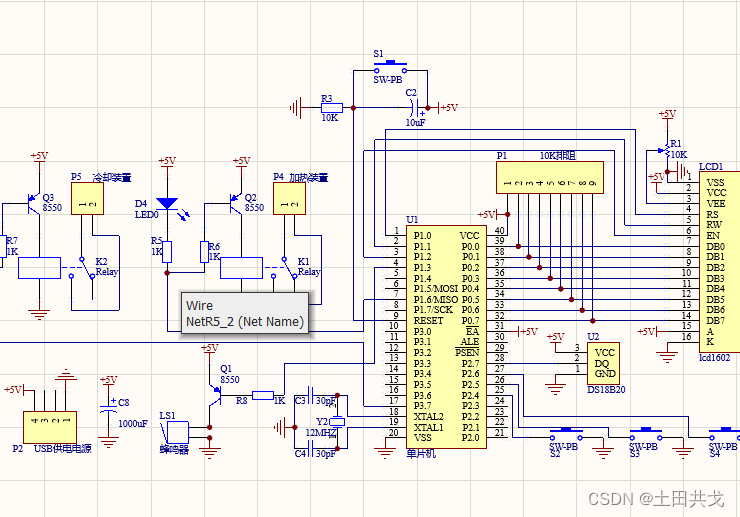

部分原理图：

二、系统功能

系统采用DS18B20对温度进行检测，在LCD1602上实时显示温度。用户可以通过按键设置上限和下限温度，当温度超过上限温度时，系统通过继电器使冷却器件导通工作,当温度低于下限温度时，系统通过继电器使加热器件工作。当温度在上限和下限之间时维持原状态，后续算法上可以加入pid控制调节，此功能可私信定制。

三、仿真

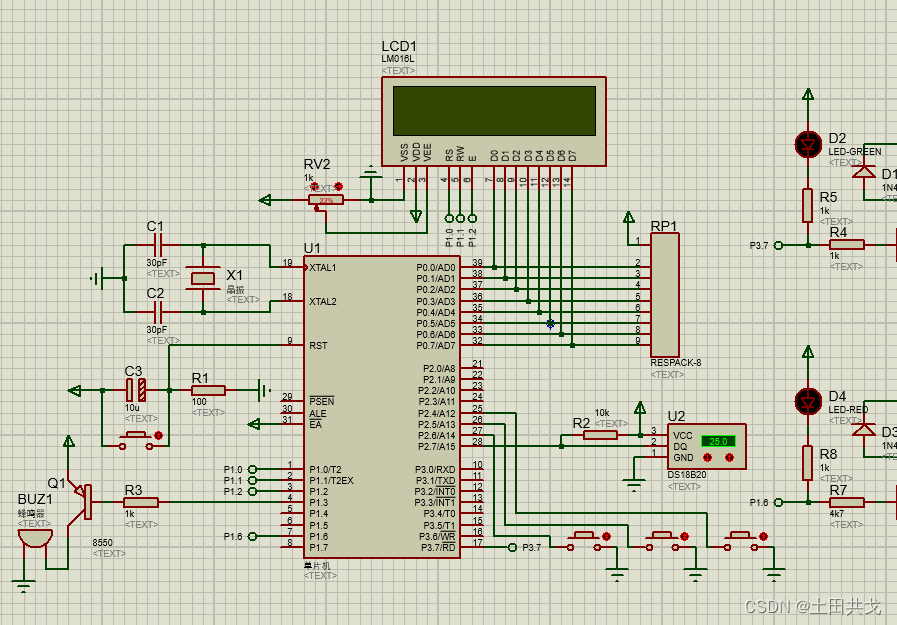

Protues仿真运行截图如图所示：

四、代码

//功能说明：使用DS18B20测量室内温度，并将它显示在1602液晶上。

#include <reg52.h>

//端口及函数声明---------------------------------------------------------
sbit   LCD_RS=P1^0;	  //片选信号
sbit   LCD_RW=P1^1;	  //读写信号
sbit   LCD_E=P1^2; 	  //使能信号
sbit   DQ = P2^2;
sbit   BEEP=P1^3;   //高电平亮灯，超过设定值
sbit   RED = P2^0;
sbit   GREEN = P2^1;
sbit   Key_2 = P1^4;  //按一次出现H 30，可以进行上限温度设置 按两次出现L 20，可以进行下限温度设置  按第三次恢复温度显示
sbit   Key_3 = P1^5;  //增加键，可以对上限温度或下限温度进行增大调整
sbit   Key_4 = P1^6;  //减小键，可以对下限温度或下限温度进行减小调整

#define LCD_DB        P0	//LCD1602数据信号
#define LocationX  0		//横排的位置，即X得坐标值 取值范围0~15
#define LocationY  1		//竖排的位置，即Y得坐标值 取值范围为 2,1

unsigned char code dis_char[]={"Temperature is"};
unsigned char code dis_char1[]={"Htemp=      C    "};
unsigned char code dis_char2[]={"Ltemp=      C    "};

//LCD1602函数定义
void LCD_init(void);                                                   //LCD1602初始化函数
void LCD_write_command(unsigned char command);                         //LCD1602写指令函数
void LCD_write_data(unsigned char dat);                                //LCD1602写数据函数
void LCD_disp_char(unsigned char x,unsigned char y,unsigned char dat); //在某个屏幕位置上显示一个字符,X（0-15),y(1-2)
void delay_n40us(unsigned int n);
//DS18B20函数定义
void delayms(unsigned int z);           	 //延时(z)毫秒
void SetReset(void);                         //产生复位信号
void CheckReply(void);                       //检测器件应答信号
bit MainReadBit(void);                       //从总线读一个bit
unsigned char MainReadByte(void);            //从总线读一个字节
void MainWriteByte(unsigned char dat);       //向总线写一个字节
void StartConvertTemperature(void);          //启动一次温度转换
unsigned long int  ReadTemperature(void);         //读取温度数据

五、资源下载

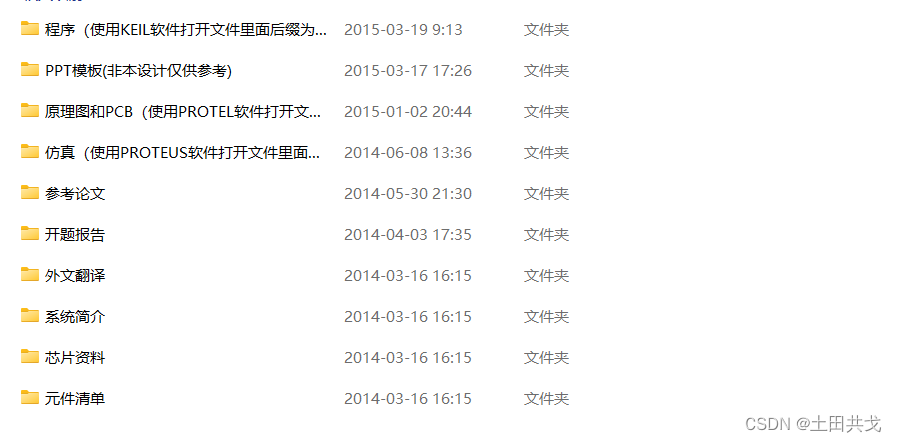

资料截图及下载链接（含参考论文）
