Simulink模型创建数据字典并关联

本篇文章旨在实现在已有simulink模型的情况下，通过手动编写头文件（也有通过excel自动生成的方法）创建数据字典，对模型数据进行管理，适用于变量较少的情况。

1.编辑头文件

在Simulink模型的文件目录下创建一个用于生成数据字典的头文件，在该头文件中定义模型中所需要定义的变量，为了描述清楚，本文以“左转辅助”模型为例，头文件命名为“InputAndOutputBus.h “，定义的变量为【模型的输入输出变量】。

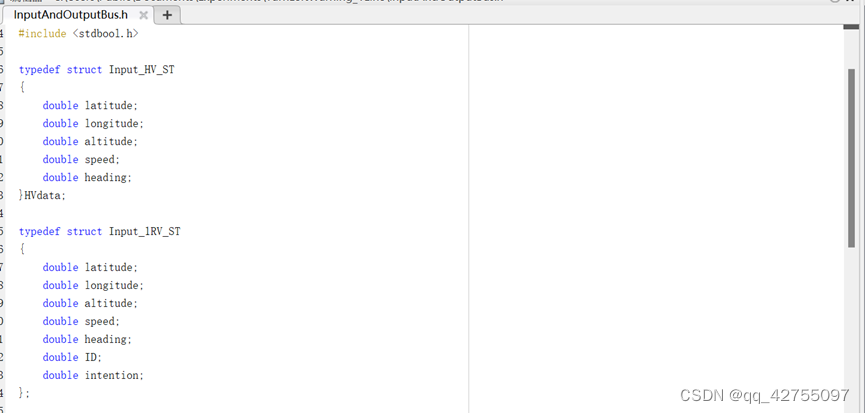

在这里插入图片描述

2.生成数据字典

编辑完头文件后，使用以下命令生成.sldd文件，该文件为数据字典的源文件。Simulink.importExternalCTypes('InputAndOutputBus.h','DataDictionary','InputAndOutputBus.sldd')

关联数据字典与原模型

将InputAndOutputBus.sldd导入simulink模型中，打开Model Explorer
（以Matlab2017为例，其余版本的位置可能不一样）
