Cisco Packet Tracer 实验

最新推荐文章于 2023-10-18 20:42:14 发布
最新推荐文章于 2023-10-18 20:42:14 发布
阅读量507 收藏 5
点赞数 1
分类专栏： 计算机网络 文章标签： cisco 网络 路由器 交换机 网关
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_42762607/article/details/111601057
版权

文章目录

1、CPT 软件使用简介

视频教程：https://www.bilibili.com/video/BV1At411f7hJ

2、直接连接两台 PC 构建 LAN

将两台 PC 直接连接构成一个网络。注意：直接连接需使用交叉线。
进行两台 PC 的基本网络配置，只需要配置 IP 地址即可，然后相互 ping 通即成功。

  • 建立以下拓扑图，配置PC4的IP为192.168.1.3，PC5的IP为192.168.1.4
    在这里插入图片描述

  • 仿真效果
    在这里插入图片描述

3、用交换机构建 LAN

- 构建如下拓扑结构的局域网：
在这里插入图片描述
各PC的基本网络配置如下表：

机器名IP子网掩码
PC0192.168.1.1255.255.255.0
PC1192.168.1.2255.255.255.0
PC2192.168.2.1255.255.255.0
PC3192.168.2.2255.255.255.0

1、PC0 能否 ping 通 PC1、PC2、PC3 ？

  • PC0能够ping通PC1，不能ping通PC2、PC3

2、PC3 能否 ping 通 PC0、PC1、PC2 ？为什么？

  • PC3能够ping通PC2，不能ping通PC0、PC1
    因为PC3与PC2连在同一个交换机上，且IP是同一个子网，PC3与PC0、PC1不是同一个子网

3、将 4 台 PC 的掩码都改为 255.255.0.0 ，它们相互能 ping 通吗？为什么？

  • 可以相互ping通，因为现在4台PC都处于同一个子网下

使用二层交换机连接的网络需要配置网关吗？为什么？

  • 需要，在二层交换机中，配置网关尤为重要，因为其与相连的自治系统可以向核心系统通告可达信息。
    二层交换机配置网关功能：
    1、传输作用：用于在2个网络间建立传输连接，使不同网络上的主机间可以建立起跨越多个网络的级联的、点对点的传输连接。
    2、测试作用：配置网关应用后，路由器将持续地测试其EGP邻站是否能够响应。
    3、数据交换：完成7号信令网与IP网之间信令消息的中继、完成MSC/GMSC与软交换机之间ISUP消息的转接。

4、交换机接口地址列表

二层交换机是一种即插即用的多接口设备，它对于收到的帧有 3 种处理方式：广播、转发和丢弃（请弄清楚何时进行何种操作）。那么，要转发成功，则交换机中必须要有接口地址列表即 MAC 表，该表是交换机通过学习自动得到的！
仍然构建上图的拓扑结构，并配置各计算机的 IP 在同一个一个子网，使用工具栏中的放大镜点击某交换机如左边的 Switch3，选择 MAC Table，可以看到最初交换机的 MAC 表是空的，也即它不知道该怎样转发帧（那么它将如何处理？），用 PC0 访问（ping）PC1 后，再查看该交换机的 MAC 表，现在有相应的记录，请思考如何得来。随着网络通信的增加，各交换机都将生成自己完整的 MAC 表，此时交换机的交换速度就是最快的！

  • 最初MAC Table
    在这里插入图片描述
  • PC0 访问（ping）PC1 后的MAC Table在这里插入图片描述
  • MAC Table构建过程：PC0发送一个数据包给PC0，交换机0收到数据包后，由于MAC Table为空，它将记录PC0的MAC地址，然后将数据包进行广播到PC1与二层交换机，二层交换机收到数据包后继续广播给交换机1，交换机1再广播到PC2、PC3。PC1收到数据包后，向PC0回应一个数据包，由于此时交换机0中已经有PC0的MAC地址，它将记录PC1的MAC地址，然后将包转发给PC0。

5、生成树协议（Spanning Tree Protocol）

交换机在目的地址未知或接收到广播帧时是要进行广播的。如果交换机之间存在回路/环路，那么就会产生广播循环风暴，从而严重影响网络性能。
而交换机中运行的 STP 协议能避免交换机之间发生广播循环风暴。

  • 只使用交换机构建如下拓扑图：
    在这里插入图片描述

这是初始时的状态。我们可以看到交换机之间有回路，这会造成广播帧循环传送即形成广播风暴，严重影响网络性能。

随后，交换机将自动通过生成树协议（STP）对多余的线路进行自动阻塞（Blocking），以形成一棵以 Switch8 为根（具体哪个是根交换机有相关的策略）的具有唯一路径树即生成树！

经过一段时间，随着 STP 协议成功构建了生成树后，有两个接口在物理上连通，逻辑上是不通的，处于Blocking状态（桔色）如下图所示：
在这里插入图片描述

在网络运行期间，假设某个时候 Switch4 与 Switch5 之间的物理连接出现问题（将 Switch7 与 Switch8 的连线剪掉），则该生成树将自动发生变化。Switch7 上方先前 Blocking 的那个接口现在活动了（绿色），但下方那个接口仍处于 Blocking 状态（桔色）。如下图所示：
在这里插入图片描述

交换机的 STP 协议即生成树协议始终自动保证交换机之间不会出现回路，从而形成广播风暴。

6、路由器配置初步

  • 我们模拟重庆交通大学和重庆大学两个学校的连接，构建如下拓扑：
    在这里插入图片描述

交通大学与重庆大学显然是两个不同的子网。在不同子网间通信需通过路由器。
拓扑图中路由器各接口配置数据如下：

接口名IP子网掩码
交通大学 Router0 以太网口192.168.1.1255.255.255.0
交通大学 Router0 广域网口192.168.2.1255.255.255.0
重庆大学 Router1 以太网口192.168.3.1255.255.255.0
重庆大学 Router1 以太网口192.168.2.2255.255.255.0
节点名IP子网掩码网关
交通大学PC6192.168.1.2255.255.255.0192.168.1.1
交通大学PC7192.168.1.3255.255.255.0192.168.1.1
重庆大学PC8192.168.3.2255.255.255.0192.168.3.1
重庆大学PC9192.168.3.3255.255.255.0192.168.3.1

现在交通大学内的各 PC 及网关相互能 ping 通，重庆大学也类似。但不能从交大的 PC ping 通重大的PC，反之亦然，也即不能跨子网。为什么？

  • 因为没有配置静态路由，路由表尚未构建，两个不同的网络无法ping通。

7、静态路由

静态路由是非自适应性路由协议，是由网络管理人员手动配置的，不能够根据网络拓扑的变化而改变。 因此，静态路由简单高效，适用于结构非常简单的网络。

在当前这个简单的拓扑结构中我们可以使用静态路由，即直接告诉路由器到某网络该怎么走即可。

在前述路由器基本配置成功的情况下使用以下命令进行静态路由协议的配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#ip route 192.168.3.0 255.255.255.0 192.168.2.2   // 告诉交通大学路由器到 192.168.3.0 这个网络的下一跳是 192.168.2.2
Router(config)#exit   //退到特权模式
Router#show ip route    //查看路由表

在这里插入图片描述

重庆大学路由器静态路由配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1   // 告诉重庆大学路由器到 192.168.1.0 这个网络的下一跳是 192.168.2.1
Router(config)#exit   //退到特权模式
Router#show ip route    //查看路由表

在这里插入图片描述

  • 至此，这些 PC 能全部相互 ping 通！

在这里插入图片描述

8、动态路由 RIP

动态路由协议采用自适应路由算法，能够根据网络拓扑的变化而重新计算机最佳路由。

RIP 的全称是 Routing Information Protocol，是距离矢量路由的代表（目前虽然淘汰，但可作为我们学习的对象）。使用 RIP 协议只需要告诉路由器直接相连有哪些网络即可，然后 RIP 根据算法自动构建出路由表。

因为我们模拟的网络非常简单，因此不能同时使用静态和动态路由，否则看不出效果，所以我们需要把刚才配置的静态路由先清除掉。

清除静态路由配置：
1、直接关闭路由器电源。相当于没有保存任何配置，然后各接口再按照前面基本配置所述重新配置 IP 等参数（推荐此方法，可以再熟悉一下接口的配置命令）；
2、使用 no 命令清除静态路由。在全局配置模式下，交通大学路由器使用：no ip route 192.168.3.0 255.255.255.0 192.168.2.2，重庆大学路由器使用：no ip route 192.168.1.0 255.255.255.0 192.168.2.1 。相当于使用 no 命令把刚才配置的静态路由命令给取消。

交通大学路由器 RIP 路由配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#router rip   // 启用 RIP 路由协议，注意是 router 命令
Router(config-router)#network 192.168.1.0   // 网络 192.168.1.0 与我直连
Router(config-router)#network 192.168.2.0   // 网络 192.168.2.0 与我直连
Router(config-router)#^z   //直接退到特权模式
Router#show ip route    //查看路由表

在这里插入图片描述

重庆大学路由器 RIP 路由配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#router rip   // 启用RIP路由协议，注意是 router 命令
Router(config-router)#network 192.168.3.0   // 网络 192.168.3.0 与我直连
Router(config-router)#network 192.168.2.0   // 网络 192.168.2.0 与我直连
Router(config-router)#^z   //直接退到特权模式
Router#show ip route    //查看路由表

在这里插入图片描述
至此，这些 PC 也能全部相互 ping 通！

9、动态路由 OSPF

OSPF（Open Shortest Path First 开放式最短路径优先）是一个内部网关协议（Interior Gateway Protocol，简称 IGP）， 用于在单一自治系统（Autonomous System，AS）内决策路由。OSPF 性能优于 RIP，是当前域内路由广泛使用的路由协议。

同样的，我们需要把刚才配置的 RIP 路由先清除掉。

清除 RIP 路由配置：
1、直接关闭路由器电源。相当于没有保存任何配置，然后各接口再按照前面基本配置所述重新配置 IP 等参数
2、使用 no 命令清除 RIP 路由。在全局配置模式下，各路由器都使用：no router rip 命令进行清除

交通大学路由器 OSPF 路由配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#router ospf 1   // 启用 OSPF 路由协议，进程号为1（可暂不理会进程号概念）
Router(config-router)#network 192.168.1.0 0.0.0.255 area 0   // 自治域0中的属于 192.168.1.0/24 网络的所有主机（反向掩码）参与 OSPF
Router(config-router)#network 192.168.2.0 0.0.0.255 area 0   // 自治域0中的属于 192.168.2.0/24 网络的所有主机（反向掩码）参与 OSPF
Router(config-router)#^z   //直接退到特权模式
Router#show ip route    //查看路由表

在这里插入图片描述
重庆大学路由器 OSPF 路由配置：

`Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#router ospf 1   // 启用 OSPF 路由协议，进程号为1
Router(config-router)#network 192.168.3.0 0.0.0.255 area 0   // 自治域0中的属于 192.168.3.0/24 网络的所有主机（反向掩码）参与 OSPF
Router(config-router)#network 192.168.2.0 0.0.0.255 area 0   // 自治域0中的属于 192.168.2.0/24 网络的所有主机（反向掩码）参与 OSPF
Router(config-router)#^z   //直接退到特权模式
Router#show ip route    //查看路由表`

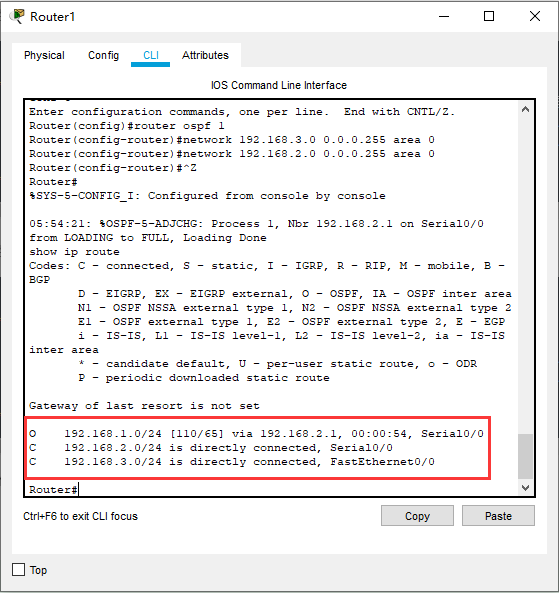

在这里插入图片描述
至此，这些 PC 能全部相互 ping 通！

10、基于端口的网络地址翻译 PAT

网络地址转换（NAT，Network Address Translation）被各个 Internet 服务商即 ISP 广泛应用于它们的网络中，也包括 WiFi 网络。 原因很简单，NAT 不仅完美地解决了 lP 地址不足的问题，而且还能够有效地避免来自网络外部的攻击，隐藏并保护网络内部的计算机。

NAT 的实现方式一般有三种：

静态转换： Static NAT
动态转换： Dynamic NAT
端口多路复用： OverLoad
端口多路复用使用最多也最灵活。OverLoad 是指不仅改变发向 Internet 数据包的源 IP 地址，同时还改变其源端口，即进行了端口地址转换（PAT，Port Address Translation）。

采用端口多路复用方式，内部网络的所有主机均可共享一个合法外部 IP 地址实现对 Internet 的访问，从而可以最大限度地节约IP地址资源。 同时，又可隐藏网络内部的所有主机，有效避免来自 Internet 的攻击。因此，目前网络中应用最多的就是端口多路复用方式。

我们仍然使用重庆交通大学和重庆大学两个学校的拓扑进行 PAT 实验。我们需要保证两个学校的路由已经配置成功，无论使用静态路由还是动态路由，以下我们给出完整的配置过程：设定这两个学校的路由器使用 OSPF 协议，模拟交通大学使用内部 IP 地址（192.168.1.0/24），模拟重庆大学使用外部 IP 地址（8.8.8.0/24），两个路由器之间使用外部 IP 地址（202.202.240.0/24），在交通大学的出口位置即广域网口实施 PAT。

拓扑图中各 PC 配置数据如下：

节点名IP子网掩码网关
交通大学PC6192.168.1.2255.255.255.0192.168.1.1
交通大学PC7192.168.1.3255.255.255.0192.168.1.1
重庆大学PC88.8.8.2255.255.255.08.8.8.1
重庆大学PC98.8.8.3255.255.255.08.8.8.1
接口名IP子网掩码
交通大学 Router0 以太网口192.168.1.1255.255.255.0
交通大学 Router0 广域网口202.202.240.1255.255.255.0
重庆大学 Router1 以太网口8.8.8.1255.255.255.0
重庆大学 Router1 以太网口202.202.240.2255.255.255.0
  • 配置好路由器和主机后，此时，再使用交通大学内部的 PC6（192.168.1.2）来 ping 重庆大学的 PC8（8.8.8.2）就应该成功了。
    在这里插入图片描述

下面我们将重庆大学的路由器看着 Internet 中的骨干路由器，那么这些路由器将不会转发内部/私有 IP 地址的包（直接丢弃）。我们通过在重庆大学路由器上实施访问控制 ACL ，即丢弃来自交通大学（私有 IP 地址）的包来模拟这个丢包的过程。

重庆大学路由器丢包的配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#access-list 1 deny 192.168.1.0 0.0.0.255  // 创建 ACL 1，丢弃/不转发来自 192.168.1.0/24 网络的所有包
Router(config)#access-list 1 permit any  // 添加 ACL 1 的规则，转发其它所有网络的包
Router(config)#int s0/0   // 配置广域网口
Router(config-if)#ip access-group 1 in  // 在广域网口上对进来的包实施 ACL 1 中的规则，实际就是广域网口如果收到来自 192.168.1.0/24 IP的包即丢弃

此时，再使用交通大学内部的 PC6（192.168.1.2）来 ping 重庆大学的 PC8（8.8.8.2）就不成功了，会显示目的主机不可到达（Destination host unreachable）信息。

在这里插入图片描述
下面，我们就开始实施 PAT。即：我们将会在交通大学路由器的出口上将内部/私有 IP 地址转换为外部/公开 IP，从而包的源 IP 发生了改变，就不会被重庆大学路由器丢弃，因此网络连通。

交通大学路由器 PAT 配置：

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#access-list 1 permit 192.168.1.0 0.0.0.255  // 创建 ACL 1，允许来自 192.168.1.0/24 网络的所有包
Router(config)#ip nat inside source list 1 interface s0/0 overload  // 来自于 ACL 中的 IP 将在广域网口实施 PAT
Router(config)#int f0/0   // 配置以太网口
Router(config-if)#ip nat inside   // 配置以太网口为 PAT 的内部
Router(config)#int s0/0   // 配置广域网口
Router(config-if)#ip nat outside   // 配置广域网口为 PAT 的外部

现在，再次使用交通大学内部的 PC0（192.168.1.2）来 ping 重庆大学的PC2（8.8.8.2）则OK。

在这里插入图片描述

11、虚拟局域网 VLAN

在 CPT 中构建如下图所示拓扑：
在这里插入图片描述

Cisco 2960 交换机是支持 VLAN 的交换机，共有 24 个 100M 和 2 个 1000M 以太网口。默认所有的接口都在 VLAN 1 中，故此时连接上来的计算机都处于同一 VLAN，可以进行通信。

下面我们就该交换机的 24 个 100M 接口分为 3 个部分，划分到 3 个不同的 VLAN 中，id 号分别设为 10、20、30，且设置别名（computer、communication、electronic）以利于区分和管理。

交换机 VLAN 配置：

Switch>en
Switch#conf t
Switch(config)#vlan 10    // 创建 id 为 10 的 VLAN（缺省的，交换机所有接口都属于VLAN 1，不能使用）
Switch(config-vlan)#name computer    // 设置 VLAN 的别名
Switch(config-vlan)#exit
Switch(config)#int vlan 10    // 该 VLAN 为一个子网，设置其 IP，作为该子网网关
Switch(config-if)#ip address 192.168.0.1 255.255.255.0
Switch(config-if)#exit
Switch(config)#vlan 20    // 创建 id 为 20 的 VLAN
Switch(config-vlan)#name communication    //设置别名
Switch(config-vlan)#exit
Switch(config)#int vlan 20
Switch(config-if)#ip addr 192.168.1.1 255.255.255.0
Switch(config-if)#exit
Switch(config)#vlan 30    // 创建 id 为 20 的 VLAN
Switch(config-vlan)#name electronic    // 设置别名
Switch(config-vlan)#exit
Switch(config)#int vlan 30
Switch(config-if)#ip add 192.168.2.1 255.255.255.0
Switch(config-if)#exit
Switch(config)#int range f0/1-8    // 成组配置接口（1-8）
Switch(config-if-range)#switchport mode access    // 设置为存取模式
Switch(config-if-range)#switchport access vlan 10    // 划归到 VLAN 10 中
Switch(config-if-range)#exit
Switch(config)#int range f0/9-16
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 20
Switch(config-if-range)#exit
Switch(config)#int range f0/17-24
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 30
Switch(config-if-range)#^Z
Switch#show vlan // 查看 VLAN 的划分情况

在这里插入图片描述
至此，在该交换机上我们就划分了 3 个 VLAN（不包括缺省的 VLAN 1）。

各 VLAN 下 PC 的网络配置及连接的交换机接口如下表：

机器名连接的接口所属VLANIP子网掩码网关
PC4F0/1VLAN10192.168.0.2255.255.255.0192.168.0.1
PC5F0/2VLAN10192.168.0.3255.255.255.0192.168.0.1
PC10F0/17VLAN30192.168.2.2255.255.255.0192.168.2.1
PC11F0/9VLAN20192.168.1.2255.255.255.0192.168.1.1
PC12F0/10VLAN20192.168.1.3255.255.255.0192.168.1.1
PC13F0/18VLAN30192.168.2.3255.255.255.0192.168.2.1
PC14F0/19VLAN30192.168.2.4255.255.255.0192.168.2.1

PC4pingPC5：

在这里插入图片描述
PC4pingPC10：

在这里插入图片描述
发现只有在同一 VLAN 中的 PC 才能通信，且广播也局限于该 VLAN。

分析一下当前为何不同 VLAN 中的 PC 不能通信？网关在此起什么作用？我们的网关又在何处？如何发起广播测试？

  • 1、VLAN具有分割网络的作用，因此不能通信
    2、VLAN只是链路层协议，划分广播域，而不需要考虑IP；网关是用来进行协议转换的。不同的网段之间需要通信一定需要网关。
    3、若是要发起广播测试，那么就要引入三层设备。

12、虚拟局域网管理 VTP

前一个实验我们在交换机上进行了 VLAN 的规划和划分。但在实际应用中，我们绝不允许在这些支持VLAN的交换机上进行随意的 VLAN 划分，如此将造成管理混乱！VLAN的划分必须得到统一的规划和管理，这就需要 VTP 协议。

VTP（VLAN Trunk Protocol）即 VLAN 中继协议。VTP 通过 ISL 帧或 Cisco 私有 DTP 帧（可查阅相关资料了解）保持 VLAN 配置统一性，也被称为虚拟局域网干道协议，它是思科私有协议。 VTP 统一管理、增加、删除、调整VLAN，自动地将信息向网络中其它的交换机广播。

此外，VTP 减小了那些可能导致安全问题的配置，只要在 VTP Server 做相应设置，VTP Client 会自动学习 VTP Server 上的 VLAN 信息。

为演示 VTP，重新构建如下拓扑结构：

在这里插入图片描述

目前该网络都属于 VLAN 1，也即这些 PC 是可以相互通信的。前面说过，无论对于性能、管理还是安全等而言，现实中我们必须进行 VLAN 划分。

现在我们的要求是：新建两个 VLAN，然后让 PC0 和 PC1 属于 VLAN 2，PC1 和 PC3 属于 VLAN 3。

我们将在核心交换机 3560上进行如下工作：

1、设置为 server 模式，VTP 域为 cqjtu
2、新建 VLAN 2，网络号 192.168.1.0/24，网关 192.168.1.1
3、新建 VLAN 3，网络号 192.168.2.0/24，网关 192.168.2.1

3560 VTP Server 配置：

Switch>en
Switch#conf t
Switch(config)#hostname 3560    // 更改交换机名称（可选）
3560(config)#vtp domain cqjtu   // 设置 VTP 域名称为 cqjtu
3560(config)#vtp mode server    // 设置其为 VTP 服务器模式
3560(config)#vlan 2             // 新建VLAN 2
3560(config-vlan)#name computer // 设置 VLAN 2 的别名（可选）
3560(config-vlan)#exit
3560(config)#vlan 3             // 再建 VLAN 3
3560(config-vlan)#name communication    //设置 VLAN 2 的别名（可选）
3560(config-vlan)#exit
3560(config)#int vlan 2    // 配置接口 VLAN 2，它将是该子网（左边）的网关
3560(config-if)#ip address 192.168.1.1 255.255.255.0
3560(config-if)#exit
3560(config)#int vlan 3    // 配置接口 VLAN 3，它将是该子网（右边）的网关
3560(config-if)#ip address 192.168.2.1 255.255.255.0

我们将在左边交换机 2960A 上进行如下工作：

1、加入名为 cqjtu 的 VTP 域
2、配置与核心交换机 3560 连接的千兆接口 g0/1 为 trunk 模式
3、将接口 f0/1 划分到 VLAN 2 中
4、将接口 f0/2 划分到 VLAN 3 中

2960A（左边） VTP Client 配置：

Switch>en
Switch#conf t
Switch(config)#hostname 2960A    // 更改交换机名称（可选）
2960A(config)#vtp domain cqjtu   // 加入名为 cqjtu 的 VTP 域
2960A(config)#vtp mode client    // 设置模式为 VTP 客户
2960A(config)#int g0/1    // 配置与核心交换机 3560 连接的 g0/1 千兆接口
2960A(config-if)#switchport mode trunk    // 设置该接口为中继（trunk）模式
2960A(config-if)#switchport trunk allowed vlan all  // 允许为所有的 VLAN 中继
2960A(config-if)#exit
2960A(config)#int f0/1    // 配置接口 1
2960A(config-if)#switchport mode access    // 设置该接口为正常访问模式
2960A(config-if)#switchport access vlan 2  // 将接口划分到 VLAN 2
2960A(config-if)#exit
2960A(config)#int f0/2    // 配置接口 2
2960A(config-if)#switchport mode access    // 设置该接口为正常访问模式
2960A(config-if)#switchport access vlan 3  // 将接口划分到 VLAN 3

我们将在右边交换机 2960B 上进行同样的工作：

加入名为 cqjtu VTP 域
配置与核心交换机 3560 连接的千兆接口 g0/1 为 trunk 模式
将接口 f0/1 划分到 VLAN 2 中
将接口 f0/2 划分到 VLAN 3 中

2960B（右边） VTP Client 配置：

Switch>en
Switch#conf t
Switch(config)#hostname 2960B    // 更改交换机名称（可选）
2960B(config)#vtp domain cqjtu   // 加入名为 cqjtu 的 VTP 域
2960B(config)#vtp mode client    // 设置模式为 VTP 客户
2960B(config)#int g0/1    // 配置与核心交换机 3560 连接的 g0/1 千兆接口
2960B(config-if)#switchport mode trunk    // 设置该接口为中继（trunk）模式
2960B(config-if)#switchport trunk allowed vlan all  // 允许为所有的 VLAN 中继
2960B(config-if)#exit
2960B(config)#int f0/2    // 配置接口 2
2960B(config-if)#switchport mode access    // 设置该接口为正常访问模式
2960B(config-if)#switchport access vlan 2  // 将接口划分到 VLAN 2
2960B(config-if)#exit
2960B(config)#int f0/3    // 配置接口 3
2960B(config-if)#switchport mode access    // 设置该接口为正常访问模式
2960B(config-if)#switchport access vlan 3  // 将接口划分到 VLAN 3

各 PC 连接的交换机和接口以及网络配置如下：

机器名连接的交换机和接口所属VLANIP子网掩码网关
PC02960A-F0/1VLAN2192.168.0.2255.255.255.0192.168.0.1
PC12960A-F0/2VLAN3192.168.0.3255.255.255.0192.168.0.1
PC22960B-F0/2VLAN2192.168.2.2255.255.255.0192.168.2.1
PC32960B-F0/3VLAN3192.168.1.2255.255.255.0192.168.1.1

使用 PC0（192.168.1.2） ping PC1（192.168.2.2） 的结果如何？使用 PC0 ping PC2的结果如何？想想为什么？

在这里插入图片描述

  • 原因：
    因为默认的，VLAN 间是不允许进行通信，我们需要所谓的独臂路由器在 VLAN 间为其进行转发！

至此，VTP 配置完成。同 VLAN 可以 ping 通，而不同 VLAN 不行（即使在同一交换机下，如从 PC0 到 PC1），且能够方便的统一规划和管理。

13、VLAN间的通信

VTP 只是给我们划分和管理 VLAN 提供了方便，由上面的测试得知，目前我们仍然不能在 VLAN 间通信。

因为默认的，VLAN 间是不允许进行通信，此时我们需要所谓的独臂路由器在 VLAN 间为其进行转发！

我们使用的核心交换机 3560 是个 3 层交换机，可工作在网络层，也称路由交换机，即具有路由功能，能进行这种转发操作。

3560 交换机配置：

3560>en
3560#conf t
3560(config)#int g0/1    // 配置连接左边 2960A 交换机的接口
3560(config-if)#switchport trunk encapsulation dot1q    // 封装 VLAN 协议
3560(config-if)#switchport mode trunk     // 设置为中继模式
3560(config-if)#switchport trunk allowed vlan all     // 在所有 VLAN 间转发
3560(config-if)#exit
3560(config)#int g0/2    // 配置连接右边 2960B 交换机的接口
3560(config-if)#switchport trunk encapsulation dot1q    //封装 VLAN 协议
3560(config-if)#switchport mode trunk     // 设置为中继模式
3560(config-if)#switchport trunk allowed vlan all     // 在所有 VLAN 间转发
3560(config-if)#exit
3560(config)#ip routing    // 启用路由转发功能

现在再使用 PC0（192.168.1.2） ping PC1（192.168.2.2） 的结果如何？使用 PC0 ping PC2 的结果如何？

在这里插入图片描述
至此，各 VLAN 中的 PC 可以正常通信。

14、DHCP、DNS及Web服务器简单配置

动态主机配置 DHCP、域名解析 DNS 以及 Web 服务在日常应用中作用巨大，我们构建如下简单的拓扑来进行练习。
在这里插入图片描述
该拓扑中，服务器及客户机都连在同一交换机上。为简单起见，服务器 Server-PT 同时作为 DHCP、DNS 以及 Web 服务器，各客户机无需配置，将自动获取网络配置。

点击 CPT 拓扑图中的 Server 图标，设置其静态 IP 地址为 19.89.6.4/24，然后选择 Service 进行如下相关配置：

机器名配置项目说明
ServerHTTP开启即可
ServerDNS19.89.6.4：www.goole.com、www.baidu.com
ServerDHCP地址池开始地址：19.86.6.10/24，并返回DNS地址
PC网络配置自动获取
  • Server的HTTP配置
    在这里插入图片描述
  • Server的DHCP配置
    在这里插入图片描述
  • Server的DNS配置
    在这里插入图片描述
  • PC15/16配置
    在这里插入图片描述

1、先查看各 PC，看看是否获得网络配置

PC15:
在这里插入图片描述

PC16:
在这里插入图片描述

2、因为我们在 DNS 服务器中把谷歌和百度的 IP 都设为了 19.89.6.4，即 Server-PT，所以，如果打开 PC15 的浏览器，输入 www.google.com 或者 www.baidu.com，我们都应该看到默认的 Server-PT 这个 Web服务器的主页（你也可进行编辑）

在这里插入图片描述
在这里插入图片描述

15、WLAN初步配置

WLAN 即 WiFi 当前也是广泛的应用在各种场景。

我们通过构建如下拓扑的一个家庭 WLAN 来练习一下其相关的配置：

在这里插入图片描述
一般地，我们需要配置无线路由器的基本网络配置（IP、掩码、网关、DNS 等，现实中多为自动获取），然后再配置无线路由器的无线访问部分如连接密码及加密类型等，并开启 DHCP 功能等。

笔记本及台式机默认只有有线网卡，请先关机，在关机状态下删除有线网卡，添加无线网卡，然后再开机。

  • 将PC的有线网卡换成无线网卡
    在这里插入图片描述
  • 将PC连接到WIFI
    在这里插入图片描述
    在这里插入图片描述
  • 将笔记本的有线网卡换成无线
    在这里插入图片描述
  • 连无线WIFI过程同上
  • 最终拓扑图
    在这里插入图片描述
Bazinga223333
关注
  • 1
    点赞
  • 踩
  • 5
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
专栏目录
计算机网络实验之Cisco Packet Tracer实验
qq_45783772的博客
01-08 2624
Cisco Packet Tracer实验构建LAN交换机接口地址列表生成树协议（Spanning Tree Protocol）路由器配置初步静态路由动态路由 RIP动态路由 OSPF基于端口的网络地址翻译 PAT虚拟局域网 VLAN虚拟局域网管理 VTPVLAN 间的通信DHCP、DNS及Web服务器简单配置WLAN初步配置 构建LAN 1.直接连接两台 PC 构建 LAN (1）将两台 PC 直接连接构成一个网络。注意：直接连接需使用交叉线。 （2）进行两台 PC 的基本网络配置，只需要配置 IP 地
Cisco Packet Tracer 8.2.2 X64
03-11
当系统提示您登录并使用 Cisco Packet Tracer 8.2.2 时，在登录服务器下拉框中选择China 。 然后单击蓝色的 Cisco Networking Academy 图标开始登录过程。 在登录屏幕中输入所需的详细信息。 当登录屏幕关闭时，您已...
Cisco Packet Tracer实验
qq_45802327的博客
01-03 1004
Cisco Packet Tracer 实验 本部分实验共有 15 个，需使用 Cisco Packet Tracer 软件完成。 请大家先了解 VLSM、CIDR、RIP、OSPF、VLAN、STP、NAT 及 DHCP 等概念，以能够进行网络规划和配置。 CPT 软件使用简介 请使用上面的参考链接 1 ，了解和熟悉 CPT 软件的使用。 直接连接两台 PC 构建 LAN 将两台 PC 直接连接构成一个网络。注意：直接连接需使用交叉线。 进行两台 PC 的基本网络配置，只需要配置 IP 地址即可，然后相互
Cisco Packet Tracer实验及实训
热门推荐
Hugu
10-24 3万+
Cisco Packet Tracer实验及实训，主要参照于路由和交换技术实验实训完成。本文中实现RSPAN配置实验、VTP配置实验、交换式以太网实验、交换机VLAN远程配置实验、交换机远程配置实验、单交换机VLAN配置实验、容错实验、负载均衡实验、跨交换机VLAN配置实验、路由聚合实验、 链路聚合与RSPAN配置实验、链路聚合与VLAN配置实验、链路聚合与生成树配置实验、集线器和交换机工作原理验证实验等。文末附有实验材料有需可自行下载。
计算机网络实验（Cisco Packet Tracer 实验）
Tgmmmmmmmm的博客
01-08 2万+
计算机网络实验（Cisco Packet Tracer 实验） 文章目录计算机网络实验（Cisco Packet Tracer 实验）前言Cisco Packet Tracer 实验预备知识：直接连接两台PC构建LAN用交换机构建LAN交换机接口地址列表生成树协议（STP）路由器配置初步静态路由动态路由动态路由OSPF基于端口的网络地址翻译PAT虚拟局域网VLAN虚拟局域网管理VTPVLAN间通信DHCP、DNS即Web服务器简单配置WLAN初步配置小结 前言 计算机网络是计算机课程中核心的一门，有了他我们
计算机网络：Cisco Packet Tracer 实验
qq_44701643的博客
12-26 1873
0 CPT 软件使用简介 这次实验我是参考的Cisco Packet Tracer 实验教程，它比较详细的介绍了进行实验的方法。 1 直接连接两台 PC 构建 LAN 1.将两台 PC 直接连接构成一个网络 2.进行两台 PC 的基本网络配置，只需要配置 IP 地址 3.相互 ping 通即成功 将pc连接 配置ip PC1 ping 192.168.1.1 PC0 ping 192.168.1.2 互ping成功。 2 用交换机构建 LAN 拓扑结构如下： 各PC的基本网络配置
计算机网络 Cisco Packet Tracer 实验
mike6453的博客
01-08 2112
计算机网络 Cisco Packet Tracer 实验用交换机构建 LAN交换机接口地址列表生成树协议（Spanning Tree Protocol）路由器配置初步虚拟局域网 VLAN 用交换机构建 LAN 直接连接两台 PC 构建 LAN 将两台 PC 直接连接构成一个网络。注意：直接连接需使用交叉线。 进行两台 PC 的基本网络配置，只需要配置 IP 地址即可，然后相互 ping 通即成功。 用交换机构建 LAN 构建如下拓扑结构的局域网： 按照【PC中 >> Desktop >&
思科 Packet Tracer实验（一）
z_kakaya的博客
10-18 1948
​ Cisco Packet Tracer 是由公司发布的一个辅助学习工具，为学习思科网络课程的初学者去设计、配置、排除网络故障提供了网络模拟环境。用户可以在软件的上直接使用拖曳方法建立网络拓扑，并可提供数据包在网络中行进的详细处理过程，观察网络实时运行情况。可以学习的配置、锻炼故障排查能力。[1]Packet Tracer是一个功能强大的网络仿真程序，允许学生实验与网络行为，问“如果”的问题。
下载思科模拟器Cisco packet Tracer 8.2.2
最新发布
05-28
Cisco packet Tracer 8.2.2用于思科实验，练习使用。非常方便。
Cisco Packet Tracer 8.2.2 X86
03-11
当系统提示您登录并使用 Cisco Packet Tracer 8.2.2 时，在登录服务器下拉框中选择China 。 然后单击蓝色的 Cisco Networking Academy 图标开始登录过程。 在登录屏幕中输入所需的详细信息。 当登录屏幕关闭时，您已...
Cisco Packet Tracer 8.2.2 mac版
03-11
MacOS 10.14以上版本支持。
cisco packet tracer 中文语言包
11-17
Cisco Packet Tracer是一款由Cisco Systems开发的强大网络模拟和可视化工具，它主要用于教育和培训领域，帮助用户理解网络原理、配置和故障排除。这个中文语言包是针对Packet Tracer 7.0英文版的一个本地化补丁，...
Cisco Packet Tracer 8.2.1 X86
03-08
当系统提示您登录并使用 Cisco Packet Tracer 8.2.1 时，在登录服务器下拉框中选择China 。 然后单击蓝色的 Cisco Networking Academy 图标开始登录过程。 在登录屏幕中输入所需的详细信息。 当登录屏幕关闭时，您已...
Cisco Packet Tracer实验案例及源文件
08-27
Cisco Packet Tracer实验案例及源文件，内容比较全面，而且实用。
Cisco Packet Tracer 5.3 思科路由器交换机模拟软件
08-19
Cisco Packet Tracer 5.3 思科路由器交换机模拟软件 Cisco Packet Tracer 5.3 思科路由器交换机模拟软件 Cisco Packet Tracer 5.3 思科路由器交换机模拟软件 Cisco Packet Tracer 5.3 思科路由器交换机模拟软件 ...
Cisco Packet Tracer路由实验心得体会
09-17
在Cisco Packet Tracer中进行路由实验，我们主要探讨了路由器的基础配置，这涉及到不同操作模式的理解和使用，以及网络接口的配置。以下是这些知识点的详细解释： 1. 路由器的操作模式： - 用户界面模式（Router#...
packetTracer实验集合
06-05
packetTracer实验集合，思科综合实验大全。packetTracer实验集合，思科综合实验大全。packetTracer实验集合，思科综合实验大全。
cisco packet tracer +汉化包
05-22
PacketTracer是一个功能强大的网络仿真程序，允许学生实验与网络行为，问“如果”的问题。随着网络技术学院的全面的学习经验的一个组成部分，包示踪提供的仿真，可视化，编辑，评估，和协作能力，有利于教学和复杂的...
cisco packet tracer实验报告
03-16
好的，下面是关于cisco packet tracer实验报告的回复： ...总之，cisco packet tracer实验报告需要清晰明了、详细全面，能够让读者了解实验目的、过程和结果，同时也需要反思实验中的问题和不足，以便提高实验能力。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
