PADS学习笔记之PADS Logic的基本操作流程

PADS Logic的基本操作流程

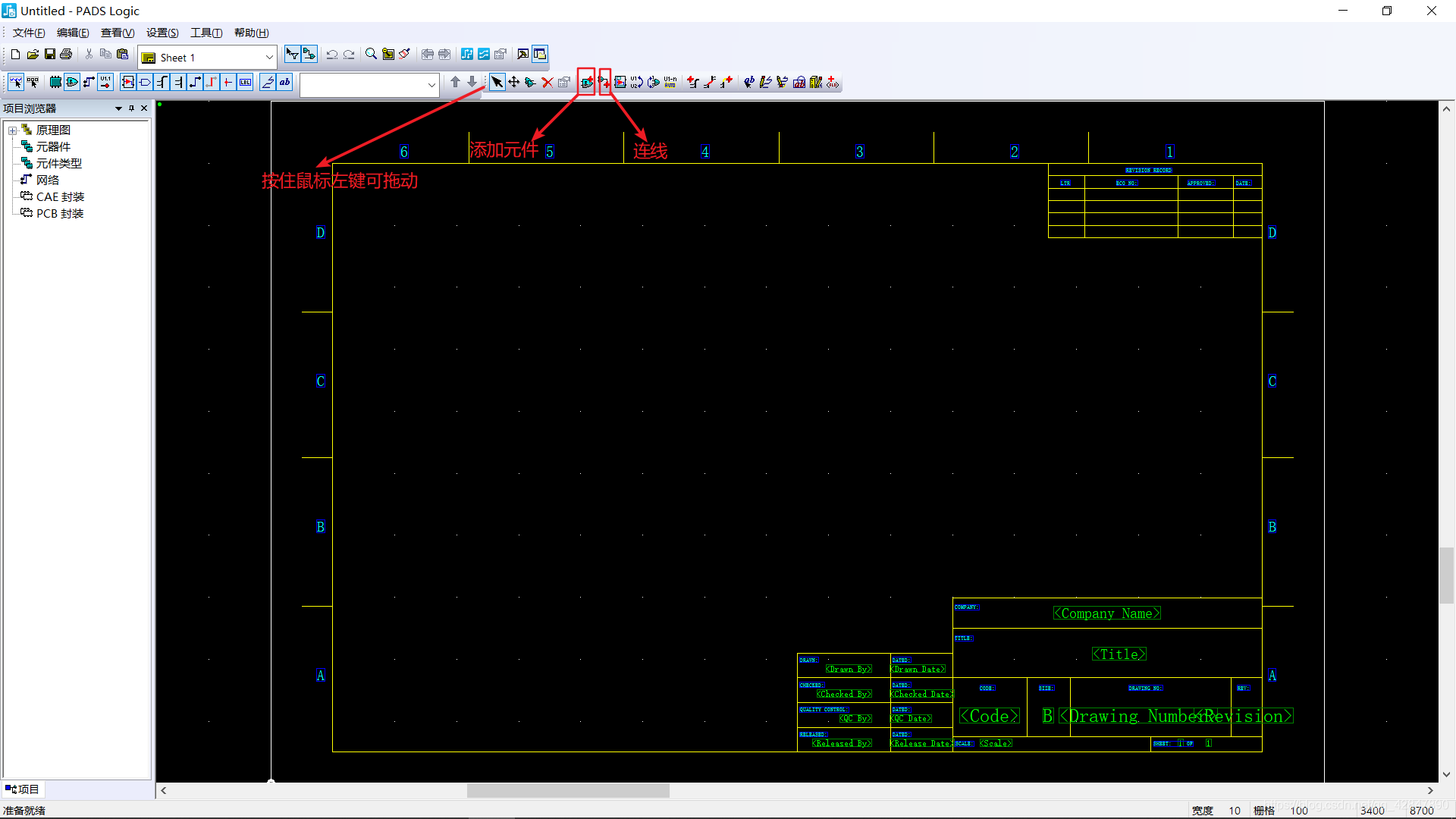

首先打开PADS Logic这个软件,创建新的原理图。这里注意的是添加元件和连线的选项,这个工具栏是可以拖动的,如下图所示。

软件界面

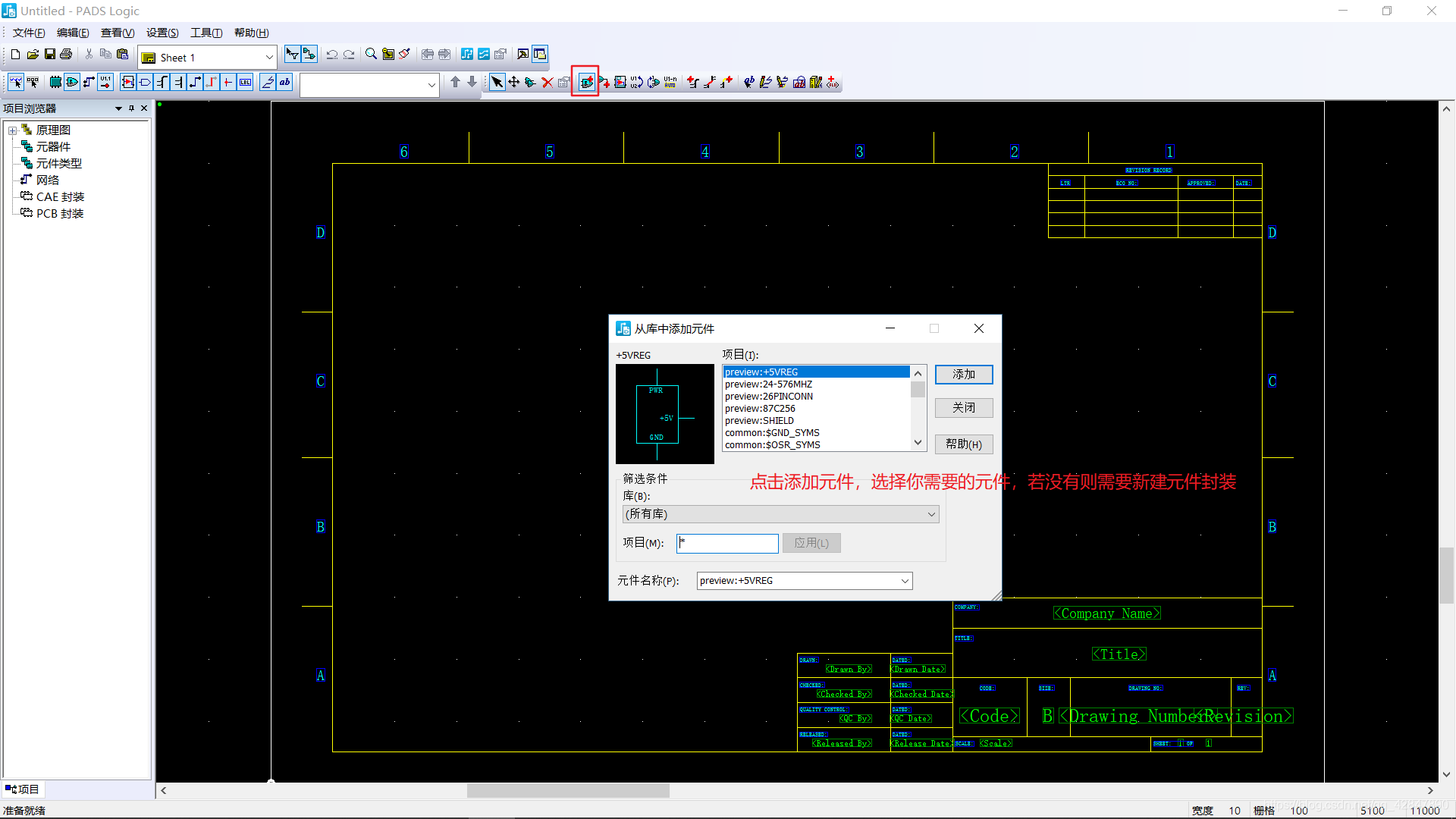

接下来开始添加元件,可以搜索你所需要的元件,在搜索处的 * 前输入元件名(若去掉 * 号,好像有时会搜索不到),点击应用。

在这里插入图片描述

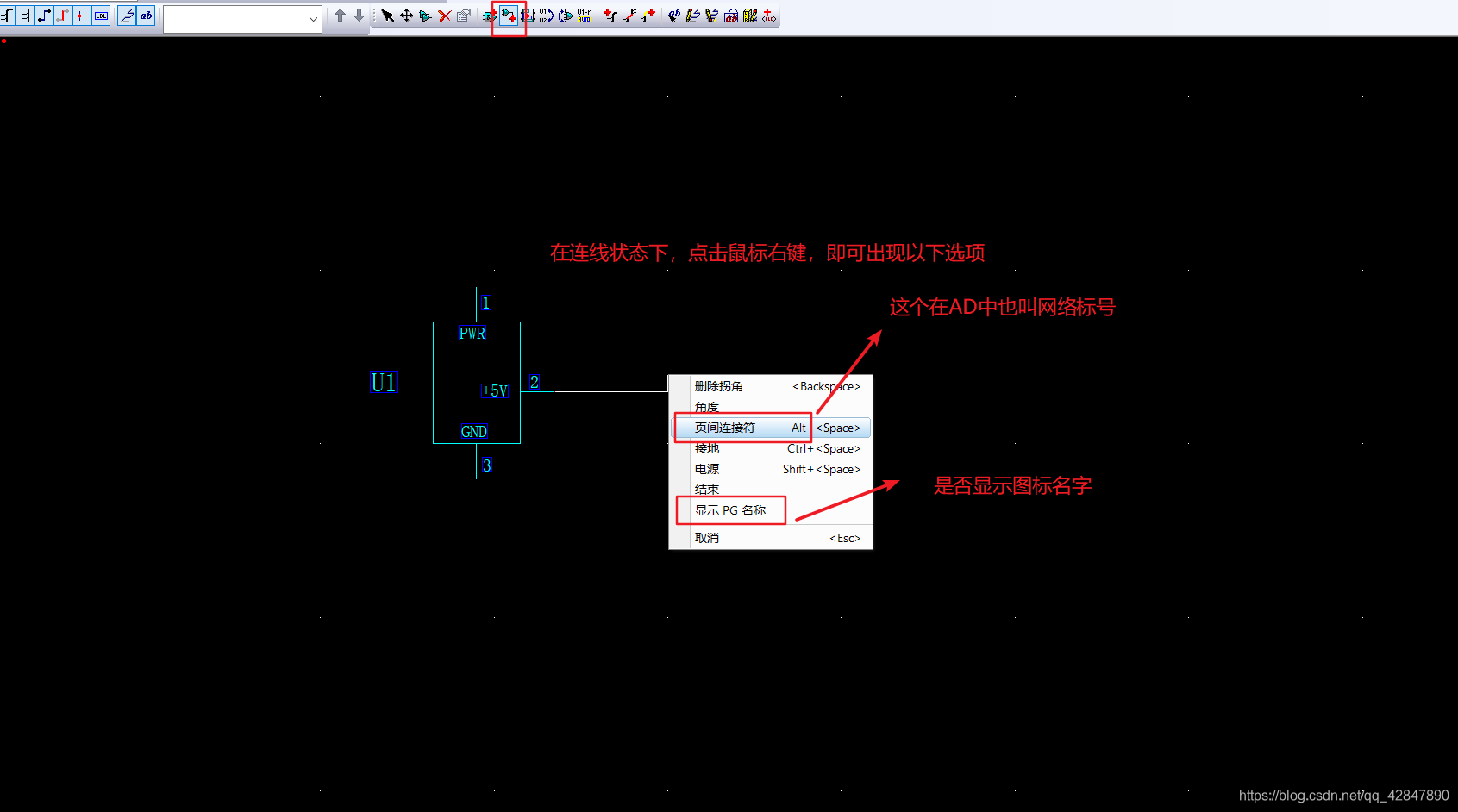

这里随便选择一个元件,然后点击连线选项,选择给+5V引脚连线,若在连线状态下再点击鼠标右键,会出现一些选项,比如放置页间连接符(网络标号)、电源和地。还要注意 “显示PG名称” ,若图标没有名字,点击这里即可。

在这里插入图片描述

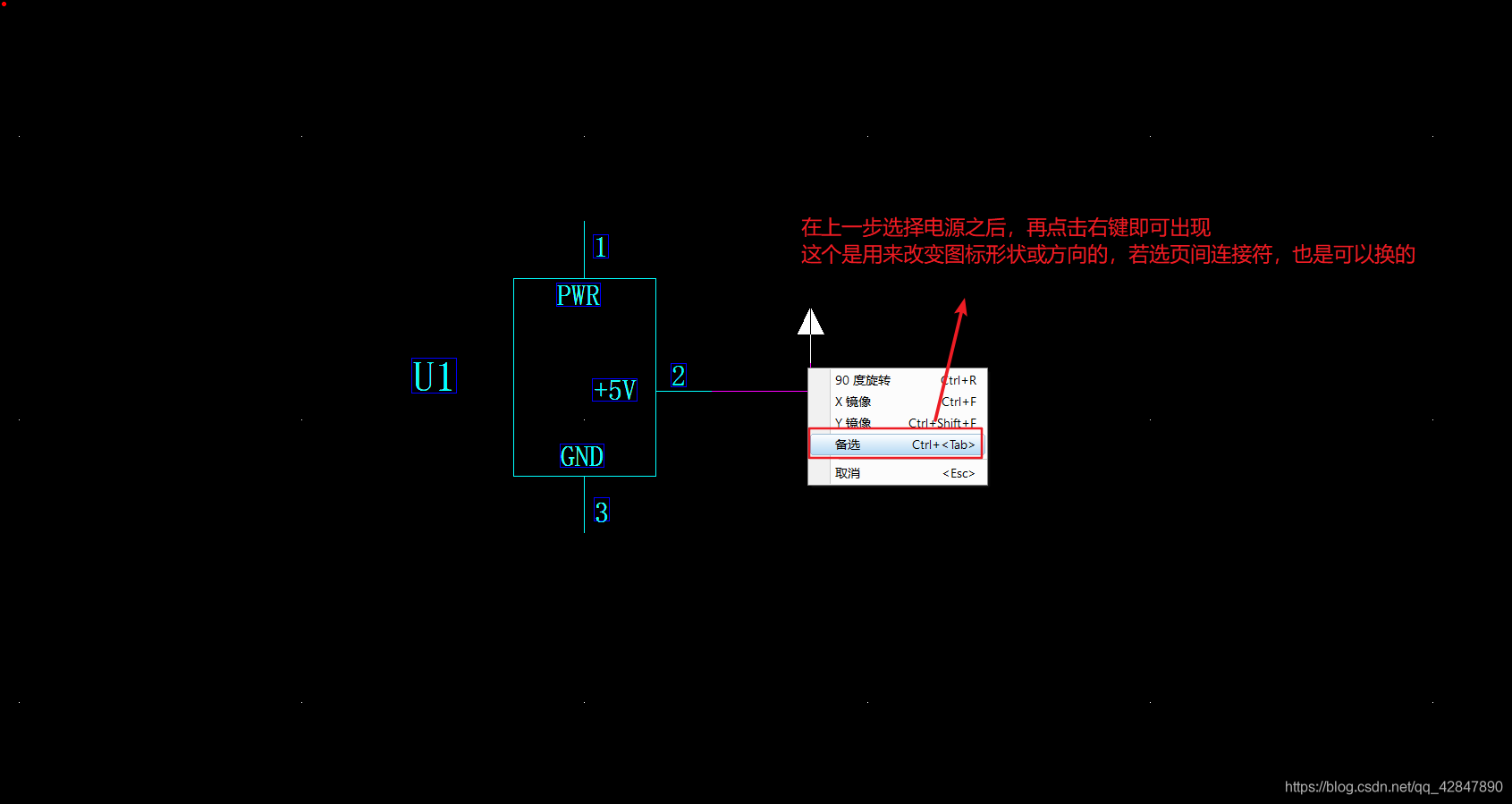

上一步中选择电源之后,再点击鼠标右键,还有选项。这里是对你刚刚选择的电源图标做出修改的,注意这个 “备选” ,可以更换图标和方向(如果该图标有备用的话)。

在这里插入图片描述

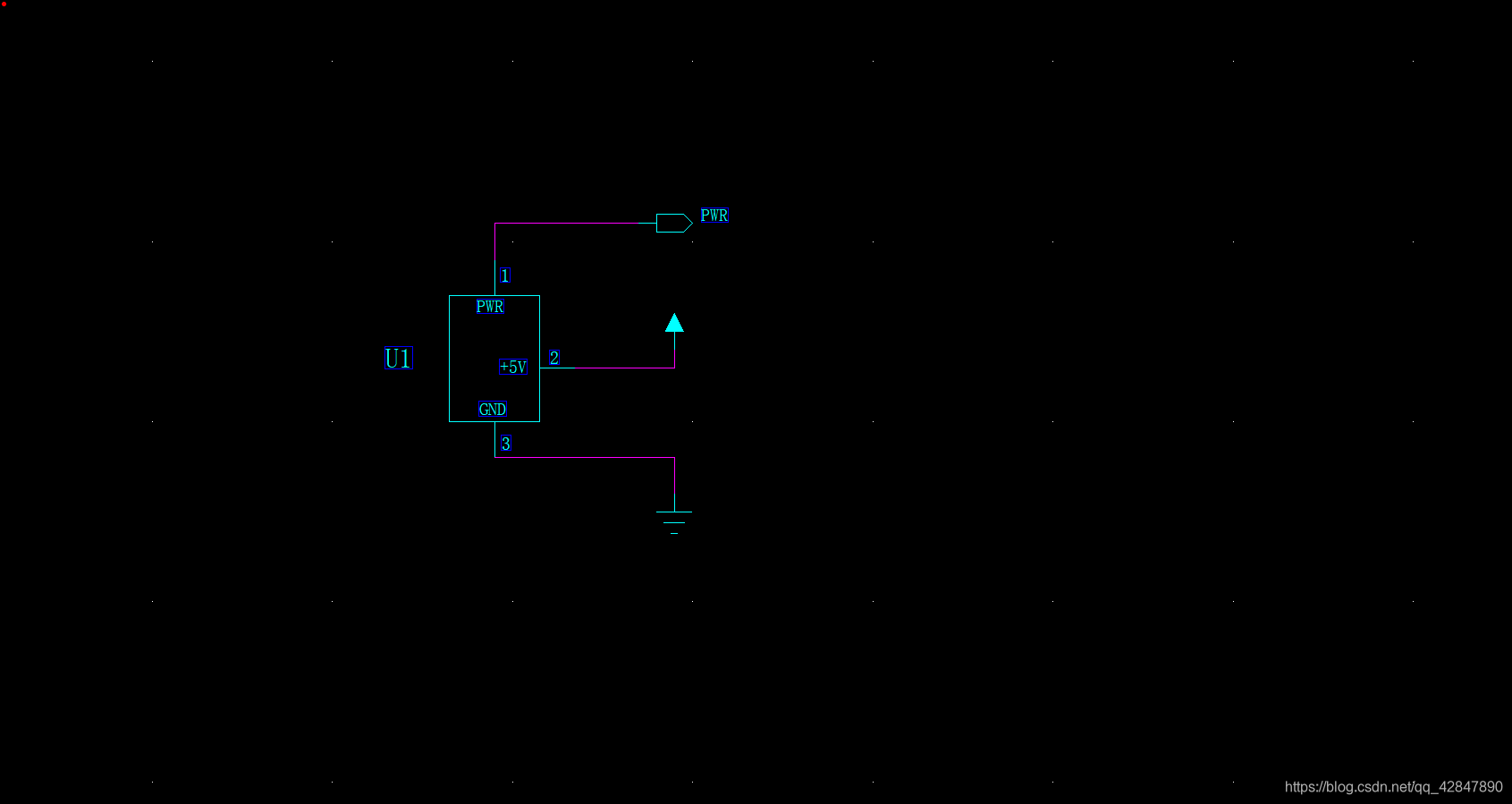

PWR也按上面的方法,选个PER页间连接符(网络标号),即完成基本的操作流程。

在这里插入图片描述
