调光器(Dimmer Switch)调光理论和原理

调光器(Dimmer Switch)调光理论和原理

为什么需要调光器(Dimmer Switch)
调光器使您可以调整负载灯光的输出电平，可以在任何空间中获得完美的光照氛围和照明水平。调光器还可以延长灯具的使用寿命并降低能耗。

常用的调光技术包括正向调光，反向调光，0-10V，DALI总线等
芯片控制原理：

正切相调光(Forward phase):
是最常见的调光方法，它设计用于电阻性或磁性低压(MLV)负载，包括白炽灯和卤素灯，但是某些型号允许CFL和LED负载更多地使用。通常使用可控硅(TRIAC)调光器，该调光器会切掉AC正弦波的前沿。正相调光器在设计上更实惠，更简单，便宜。

反相调光(Reverse phase):
反相切割调光是专门为低压(ELV)系统设计的，几乎总是需要使用中性线(Neutral)。它通常使用MOSFET调光器，该调光器会切掉AC正弦波的后沿。ELV调光器通常与LED负载非常兼容，可将调光平滑地降低到低电平。

0-10V:
0-10V调光通常用于商业荧光灯和LED装置，是最简单，最早的商业调光方法。通过专用的DC电压信号(0-10V)执行光控制。这允许受控光在通过全电压时以100％的光输出，在不通过电压时以0％的光输出以及介于控制信号的电压电平之间的任何变暗百分比工作。

DALI总线
DALI是专用的照明控制协议，是一种双向数字照明控制系统协议，DALI协会己经和蓝牙技术联盟和Zigbee联盟合作推广智能照明标准，DALI调光的优势：
1、数字调光，调光精确稳定平滑；
2、DALI可以双向通信，可以向系统反馈灯具的情况；
3、单灯控制，控制更加灵活；
4、DALI抗干扰能力强。

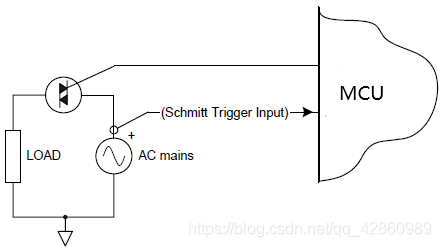

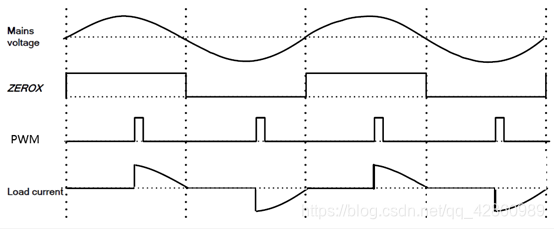

白炽灯调光示意图(Triac)：

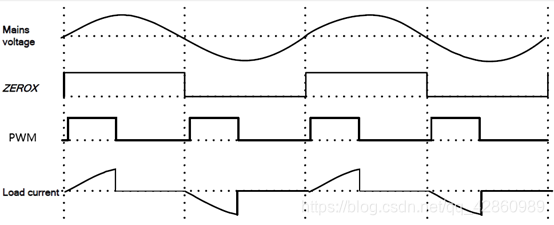

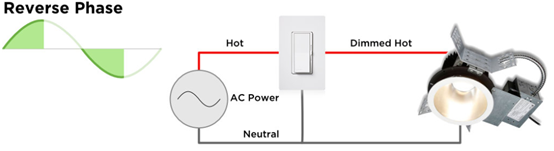

反相调光控制示意图(MOSFET):

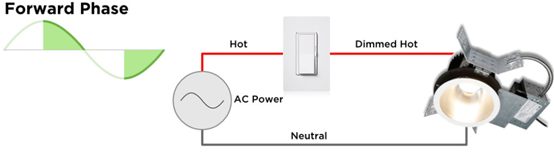

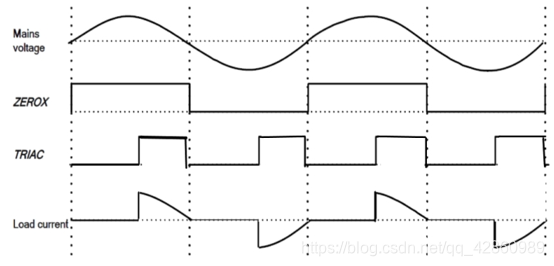

正向调光控制示意图(Triac):

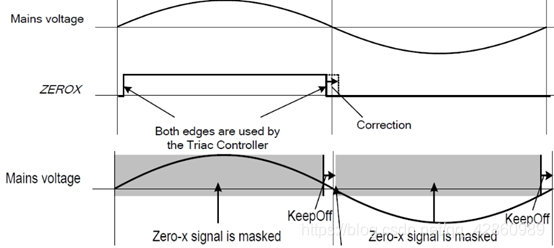

调光信号需要注意的Zerox信号问题：
