ThinkPad x1 tablet gen3键盘改typec键线分离

前言

之前已改过一把ThinkPad x1 Tablet gen2的键盘，但是那把键盘敲起来的手感感觉并不好，键程太短，按键大小和间距我都不太适应，所以已经吃灰许久了。

当时我改那把gen2的时候看到有人说gen3的手感要比gen2好得多，无奈于gen3的二手键盘很难买得到了，gen2的二手键盘倒是大把，所以当时我只能收了把gen2回来改。

前段时间我突发奇想，既然ThinkPad x1 Tablet全系键盘的排线都那么容易断裂，那么或许一些ThinkPad x1 Tablet gen3的卖家手里有许多买家售后回来的坏键盘，我当即上小黄鱼问了一个ThinkPad x1 Tablet gen3卖家，果不其然，他的手里一堆gen3的坏键盘，我稍微聊了几句，花了60大洋收回来一把gen3的坏键盘。

gen2和gen3键盘的区别

1、从外观上来看

gen3要比gen2明显大了一圈，这使得gen3的按键距离更大一些，触摸板面积也更大一些。再有一个就是表面处理，gen3键盘表面、按键表面和触控板的类肤涂层要比gen2手感更好，看上去也更高级一些。

最后还有一点可以一眼区分gen2/gen3键盘的地方，gen2键盘右下角的Thinkpad标志是银色的，而gen3键盘右下角的Thinkpad标志则是亮黑色的。

（图中左为gen2键盘，右为gen3键盘）

2、按键手感方面

gen3的键程要比gen2长，敲起来手感提升不少，gen2的键程实在有点短了。

3、改装难度方面

gen3要比gen2好改许多。

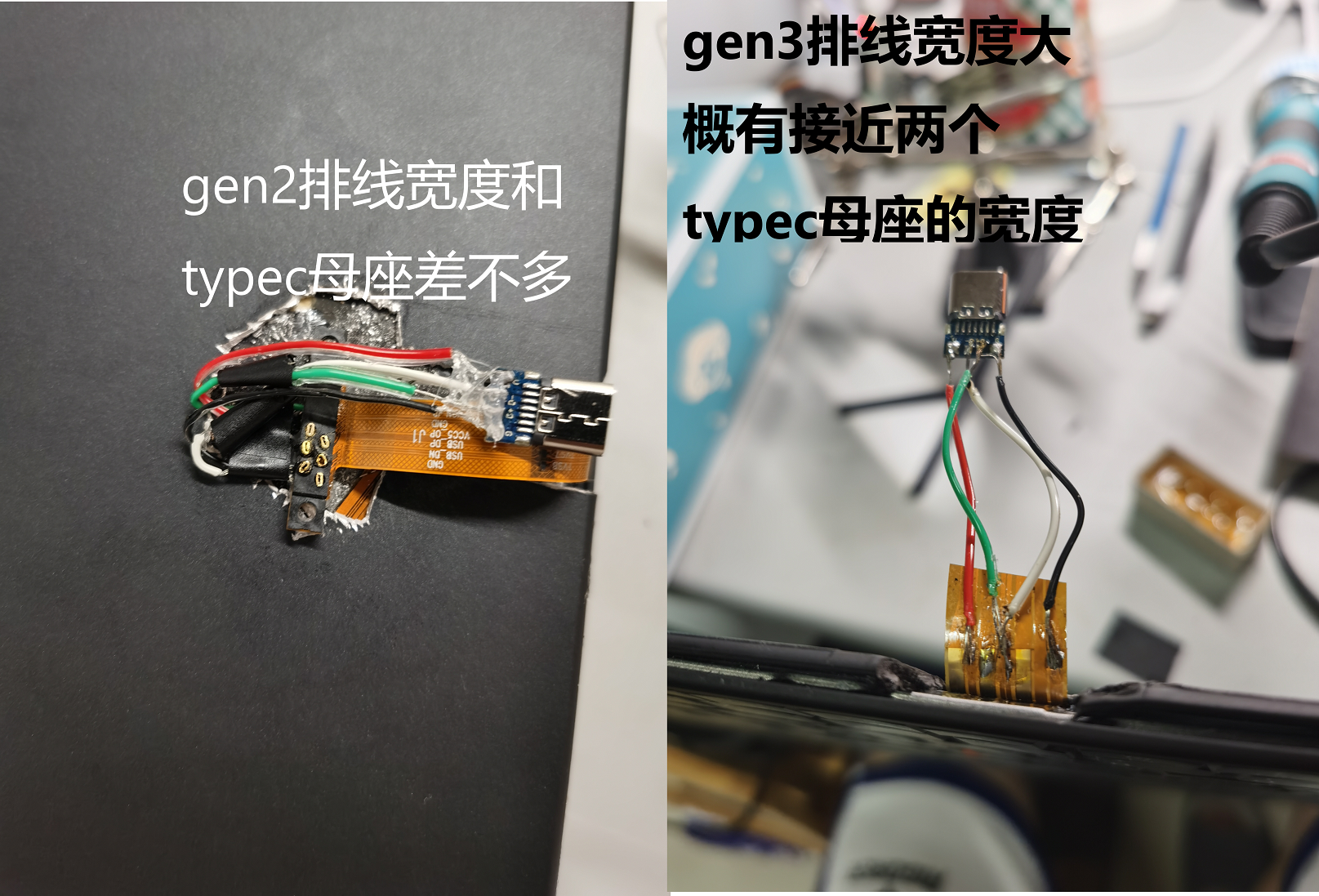

1）gen2的排线太窄。

这导致你很难直接从排线上飞出线来，按照我之前采用的方案是把线焊在前部磁吸接口处，这种方案主要有两个问题比较棘手：

一个是背板开了槽之后排线固定完还是会比背板高出来一点，我的解决方案是用pvc板或abs板加高背板，让键盘得以平放在桌面上，详见我的这篇博客Thinkpad X1 Tablet gen2键盘改typec键线分离。

另一个问题是假如你买的是坏键盘（即排线断裂的那种键盘）或者你在拆开键盘前部连接处时不小心把排线弄断了，按我的方案就走不通了，限制比较大。

相比之下，gen3的排线宽度则要宽上不少。

2）gen2的背板是金属材质的。

这导致你很难在gen2的背板上开槽。在gen2的背板上开槽，我能想到比较理想的方案是，把gen2的背板整个拆下来，然后使用电动工具或者使用线锯据开，应该会比较好。

但是这种方案的缺点也很明显，一个是锯开金属背板的工具对于部分人来说可能比较难搞到，一个是要把gen2的整个背板完整的拆下来并且不破坏其他结构，这一点很难做得到，即使能够成功也需要花费很多时间精力。

我之前采用的解决方案是，在不拆开整个背板的情况下，使用水口钳，一点一点把槽剪开来。这种方法的优点在于不用拆开整个背板，也不需要特种工具，只需一把10块钱包邮的模型水口钳就行了。缺点就是也比较费时费力，而且在用水口钳剪金属背板的时候金属碎片会到处乱飞！需要在周围无其他生物的环境下带上护目镜操作！

而gen3的背板则是塑料材质的，用烙铁就可以很容易的开出一个槽来。

gen3键盘改装

改装方案

首先说一下整体的改装方案，参考这位大佬的改装帖子51NB-X1TEVO坏键盘废物利用 6PIN改TYPE-C，把键盘前部连接处拆掉，直接从排线上飞线，焊到typec母座上，然后在键盘背板开个槽，把typec母座固定在槽里，再贴上一层碳纤维贴纸美化一下。

具体过程

1、拆除软连接部分

首先把键盘前面的软连接部分拆开。先上吹风机加热（有热风枪的可以用热风枪，注意温度不要太高，不然塑料会融化），然后用撬片/棒撬开键盘上边沿，用手撕就可以把包皮分离开来，也可以使用美工刀辅助。

我收到的这把果然是排线断了。

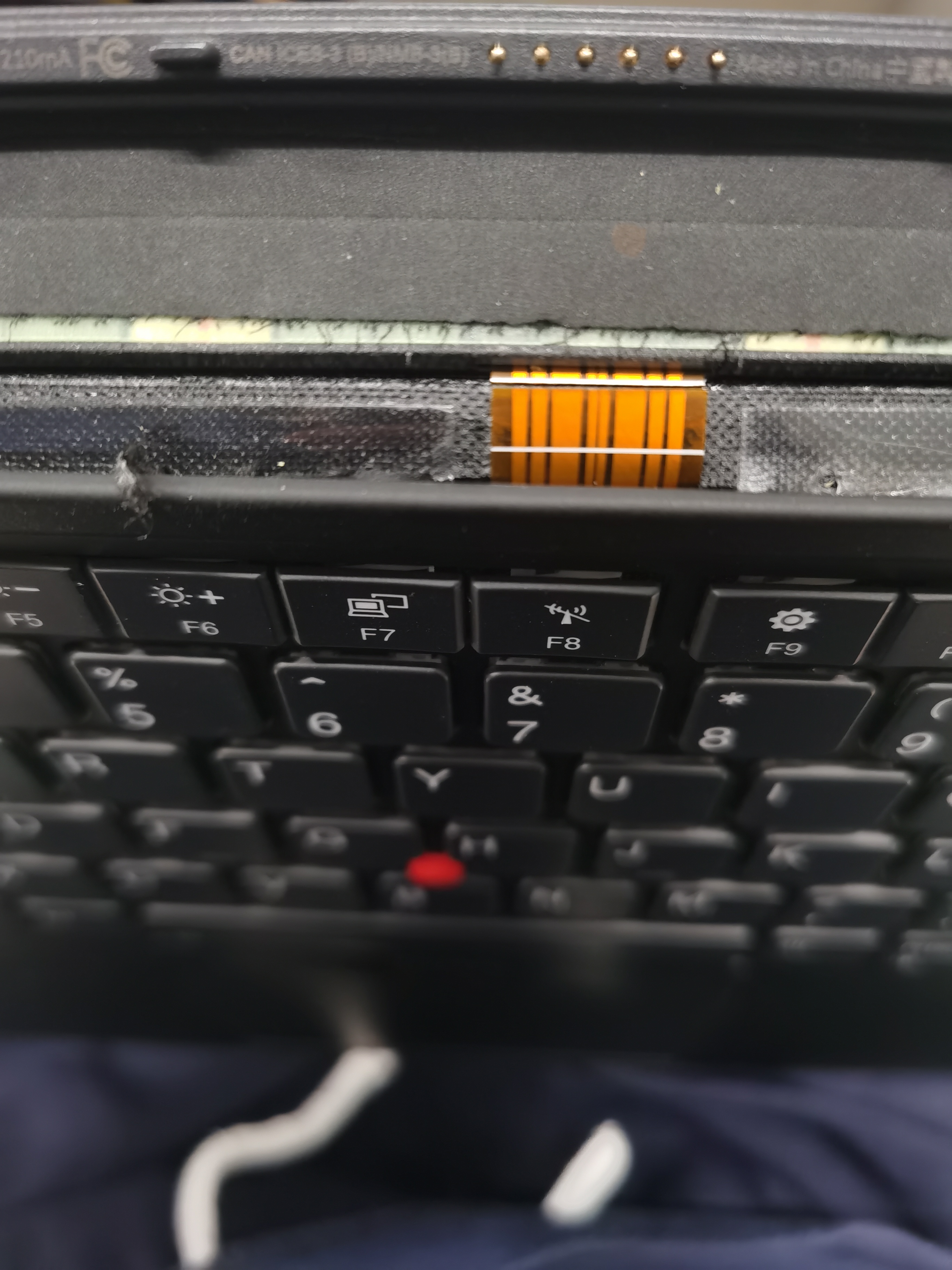

拆成这个样子。

2、开槽焊接

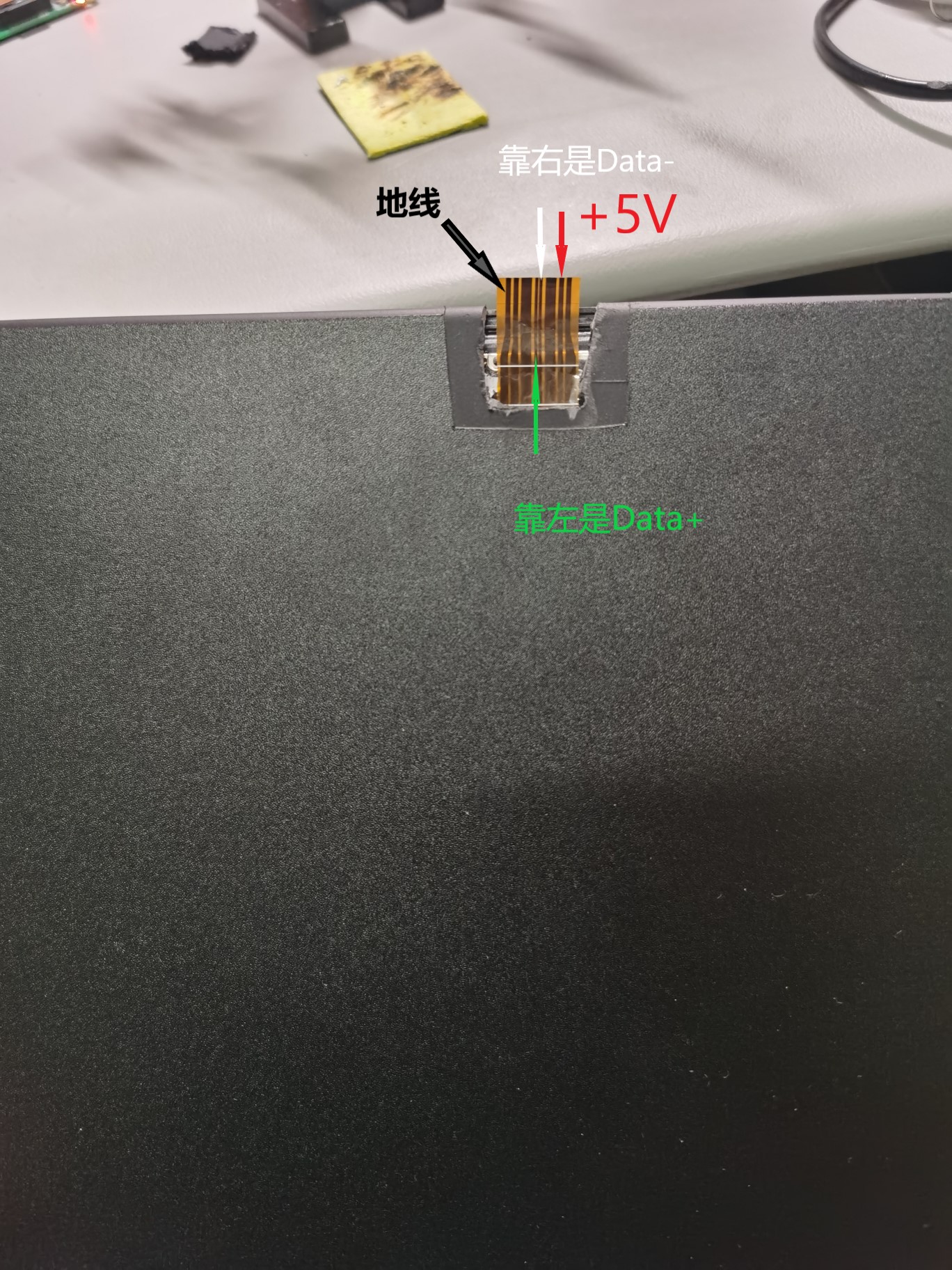

先用烙铁在背板上开出一个条型槽，排线线序如下图所示，中间那两根最细的线是D+和D-。

用小刀小心的在刮开排线外皮。中间那两根最细的线，刮开的位置推荐一上一下错开，这样方便后面焊线。

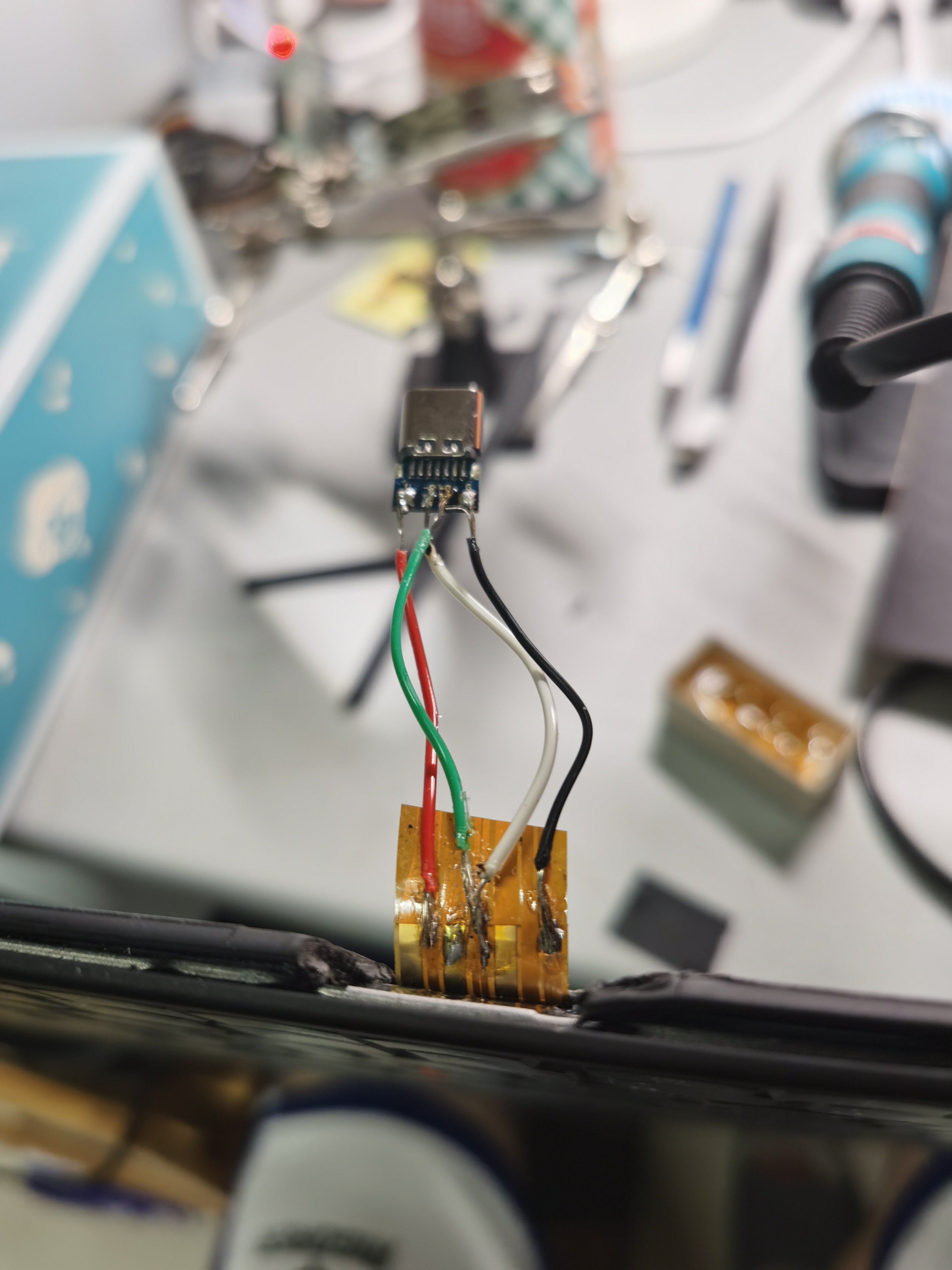

请忽略我粗糙的焊工。。尽力了。。焊接完以后先接上电脑测试一下是否能用，测试成功之后再进行下一步封装。

3、封装

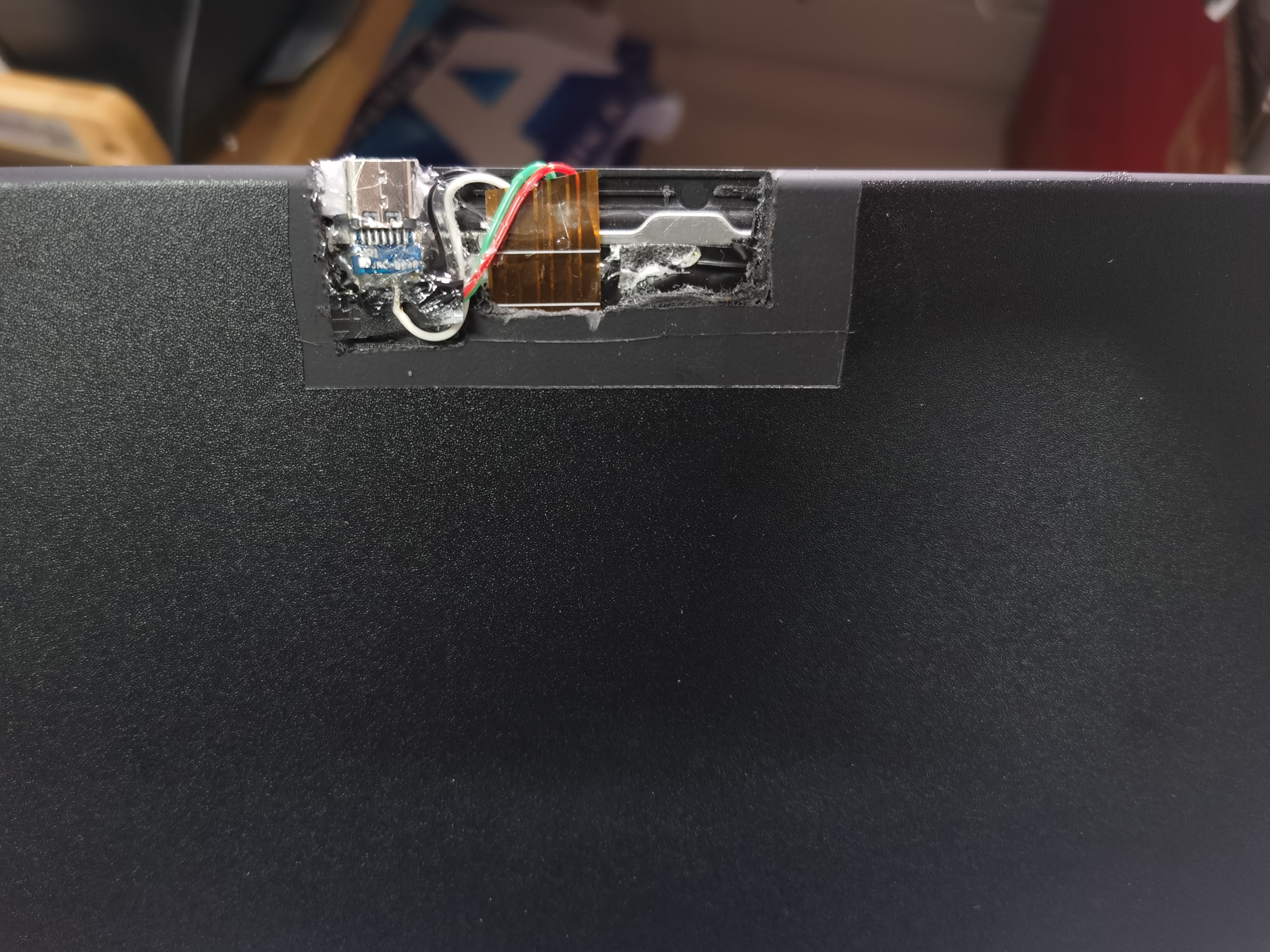

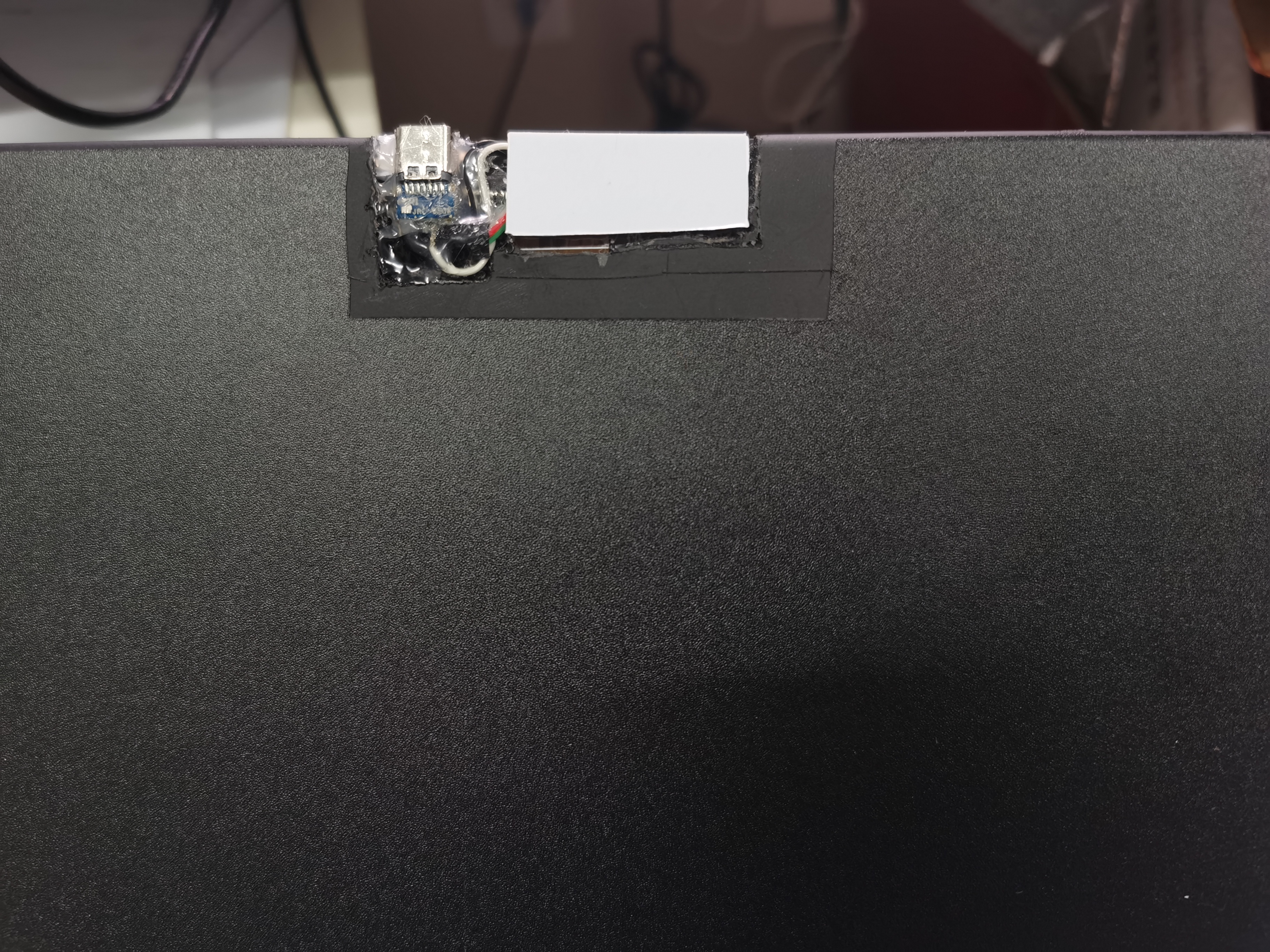

为了封装后背板的平整度，我在原先条型槽的基础上往旁边拓展了开槽，这样排线、飞线和typec母座就不会重叠在一起，徒增厚度。然后使用热熔胶固定。

空荡的位置我用了一小块abs板填充一下。

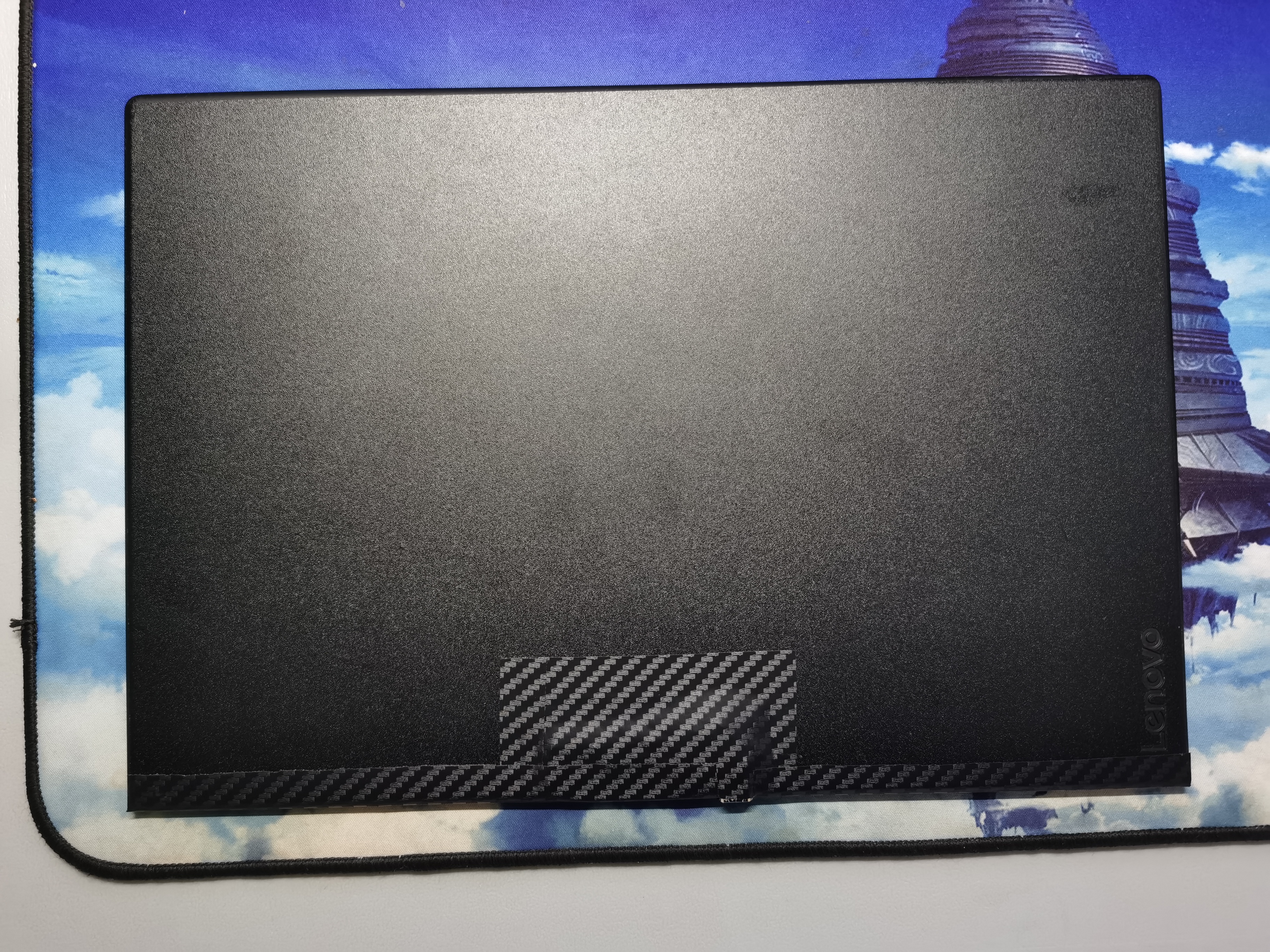

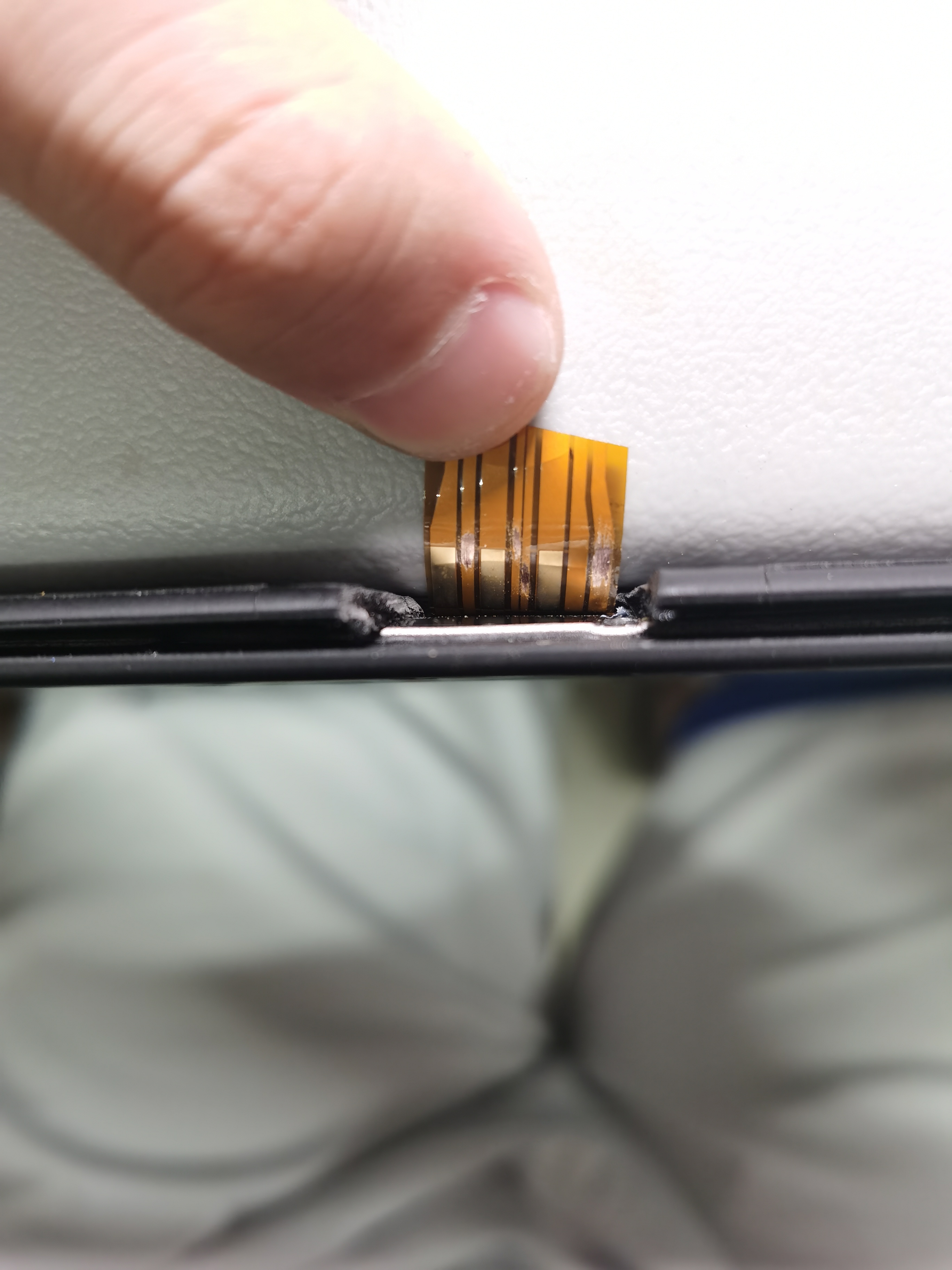

最后贴上碳纤维贴纸，搞定！虽然还是有一点小突起，不过问题不是太大。

完成

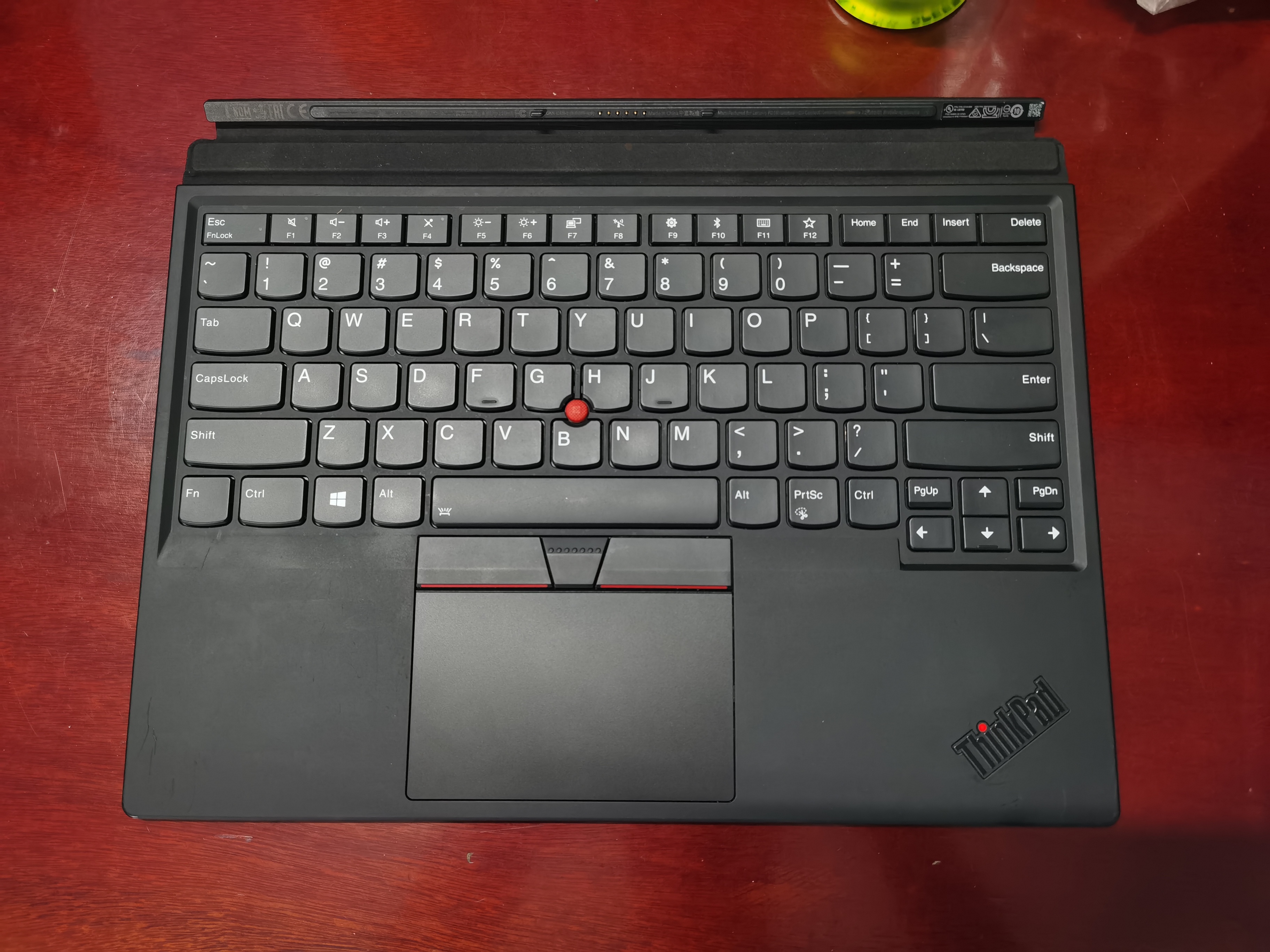

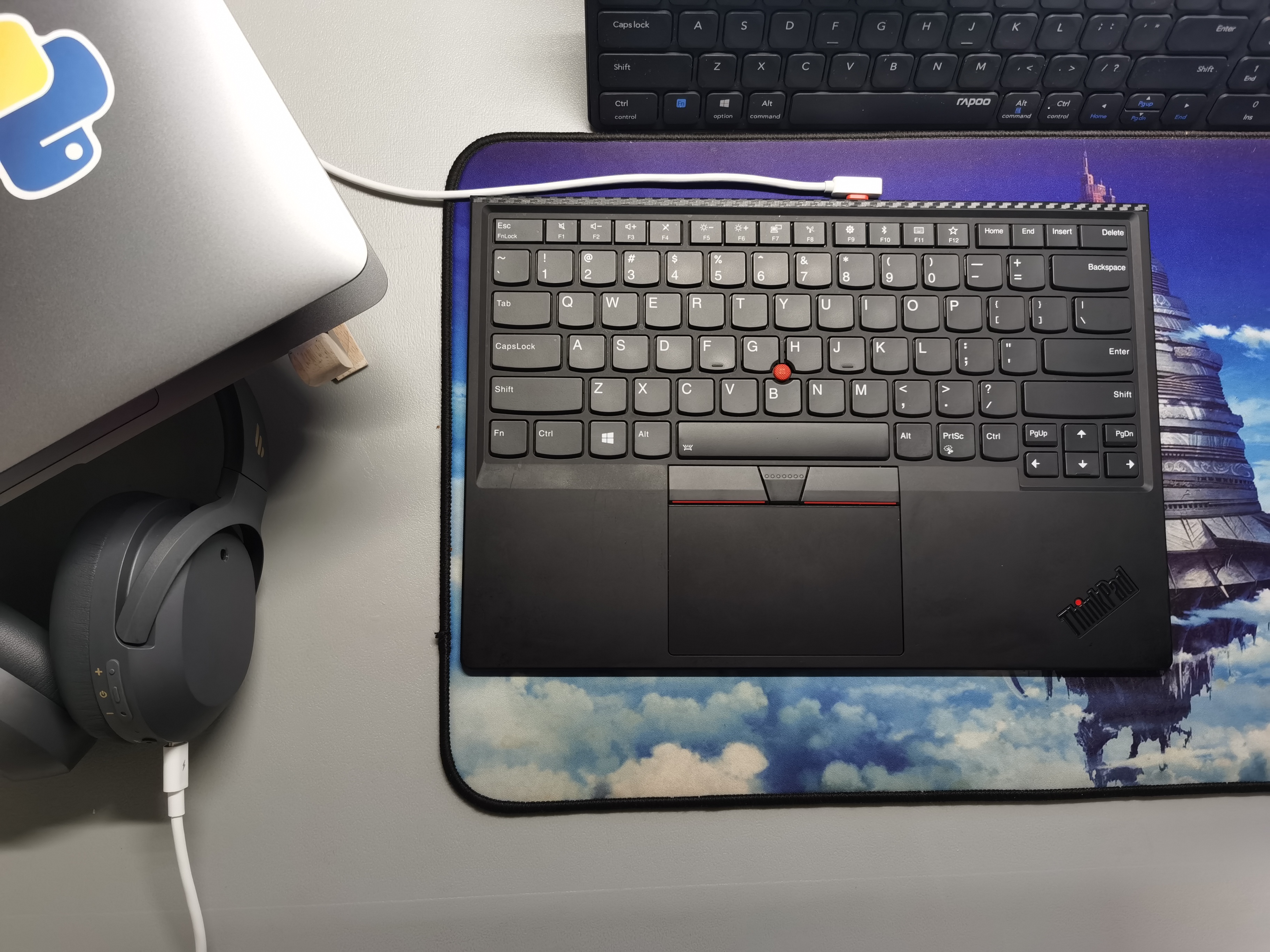

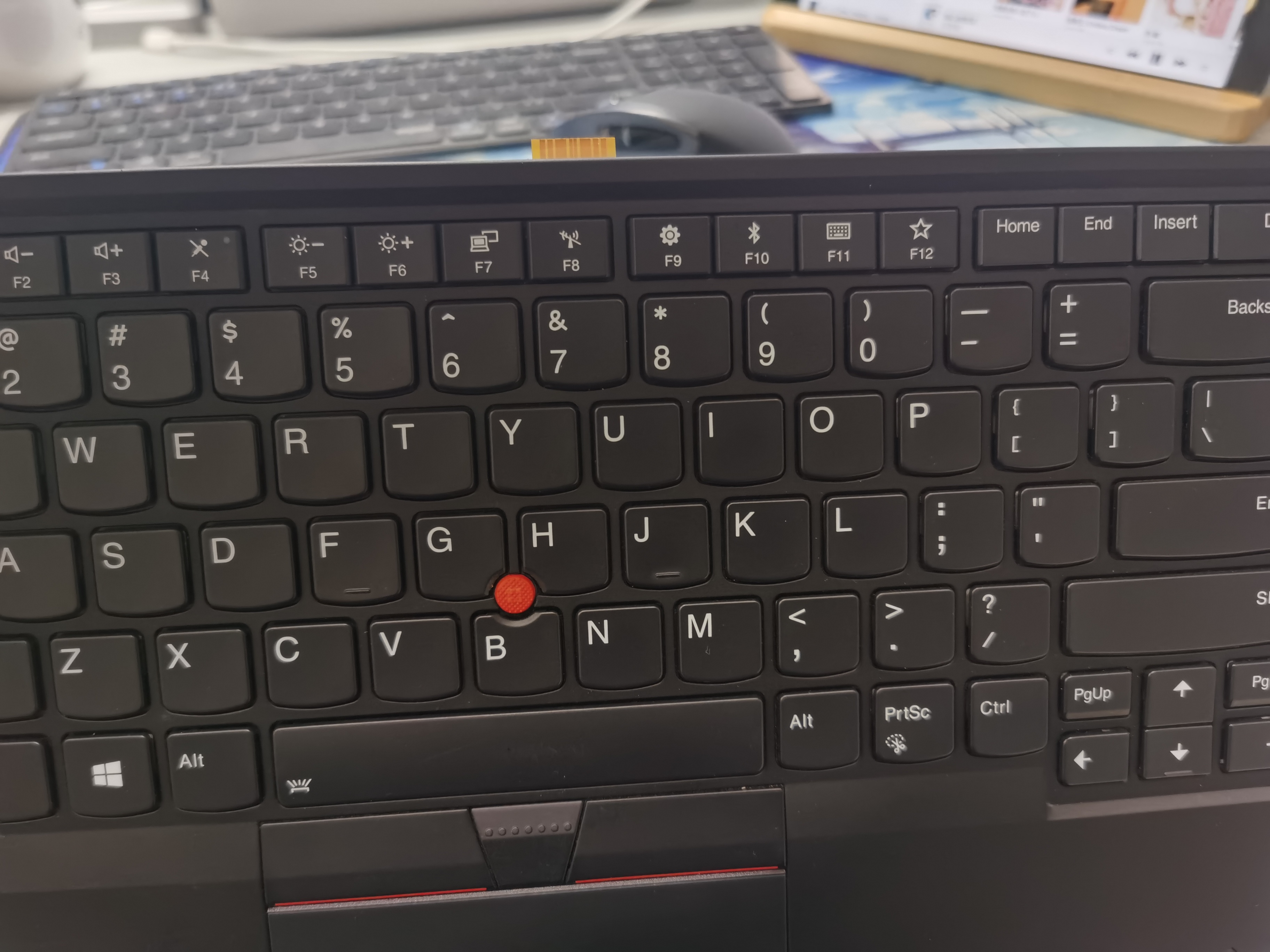

正面照。小红点、触摸板、fn功能键均可用（测试电脑是拯救者y9000x 2021），不过fnlock键没反应。

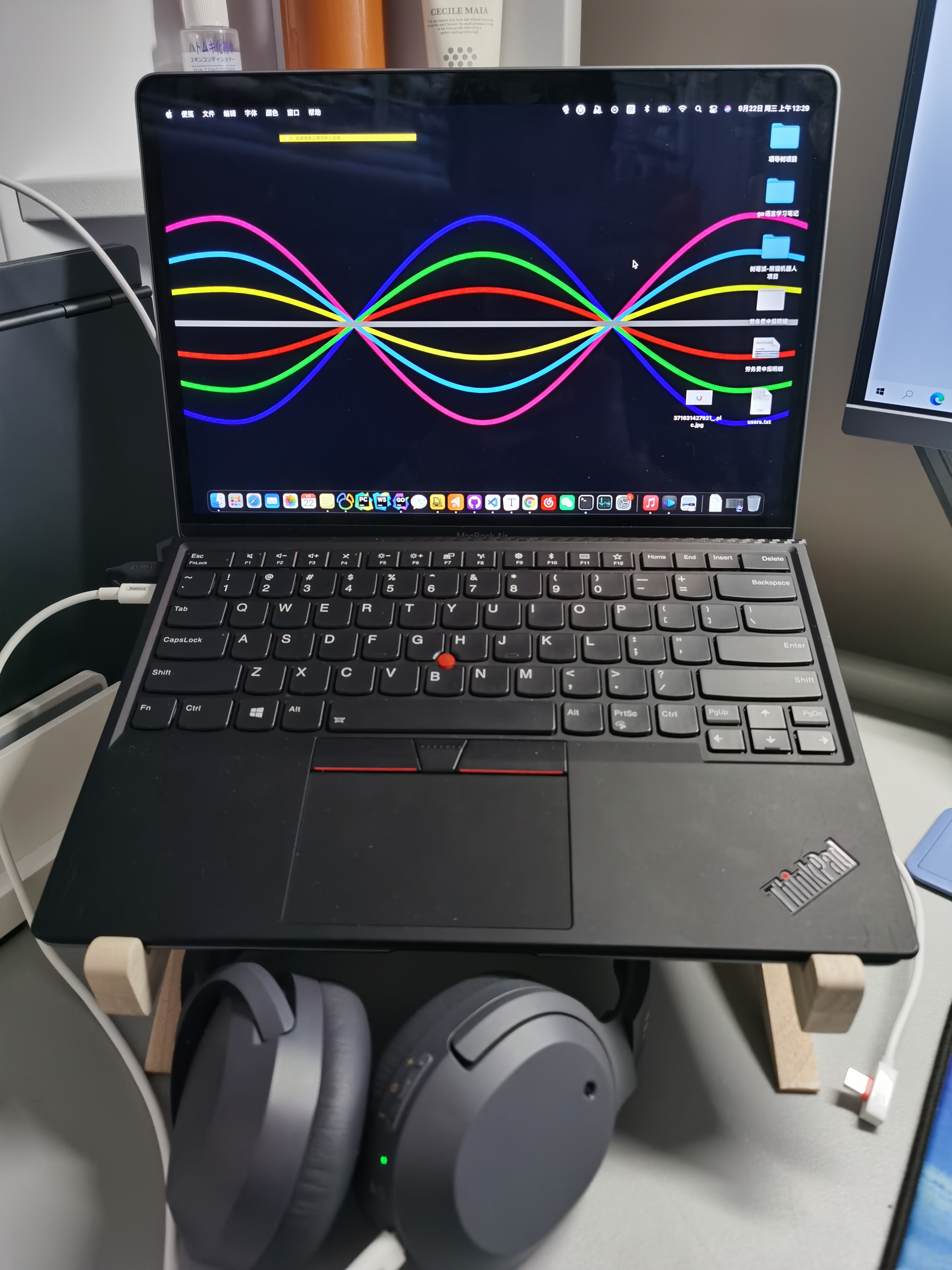

改完之后的gen3键盘和我的13寸macbook air一样大。

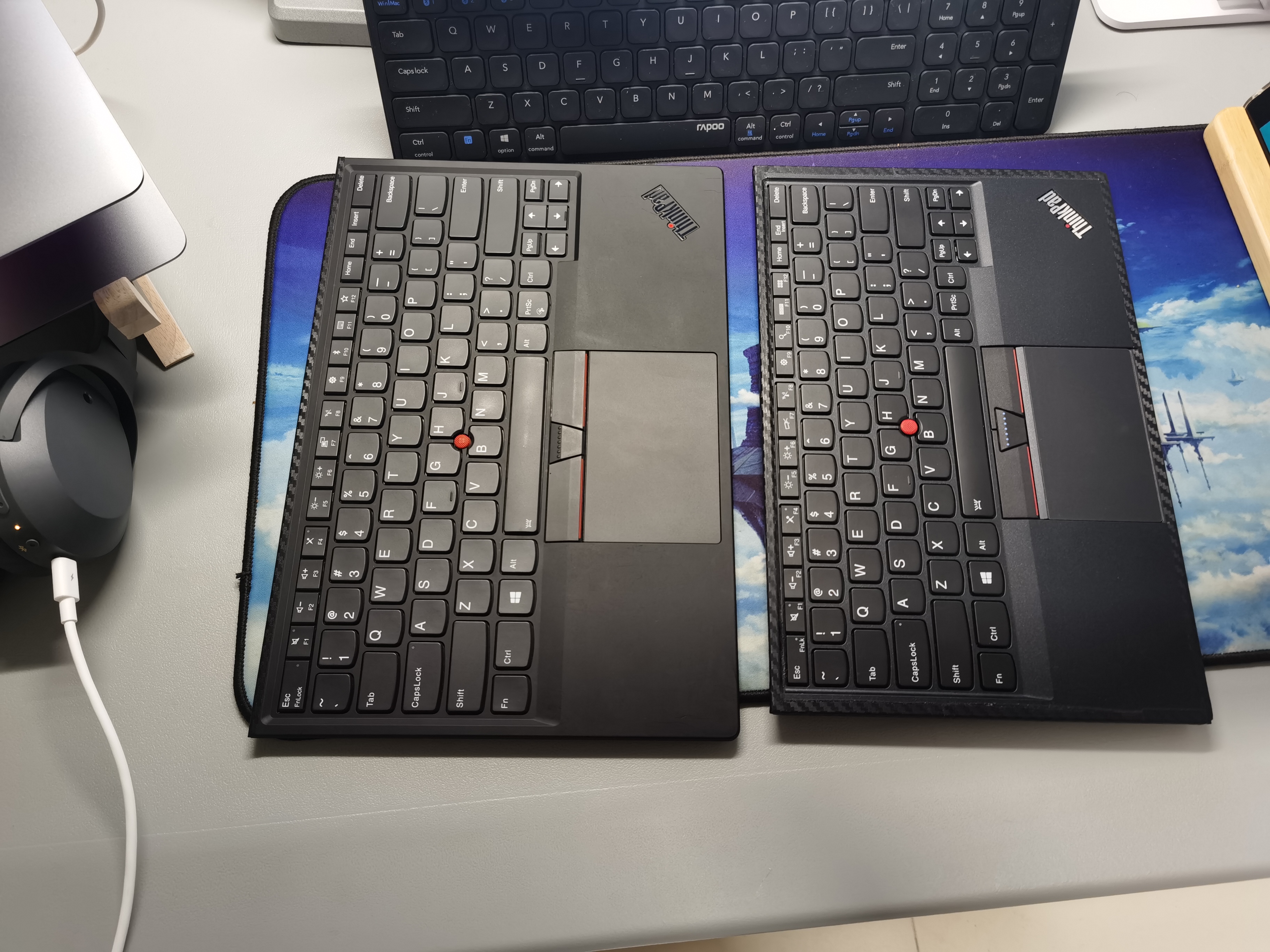

gen2、gen3合照！
