NY8A051F是台湾九齐的一款多功能微控制器，具备硬件PWM、LVD、38K红外载波等功能，适用于各种模式。其工作电压范围广，支持宽温操作，并具有高ESD防护能力。该芯片提供11阶LVD电路、EEPROM、SRAM、GPIO、可配置的I/O输出模式，还包含定时器、PWM输出、蜂鸣器输出和红外载波选项。此外，NY8A051F支持多种工作模式以优化功耗，并具备多种中断功能，适用于低功耗和高性能应用。
NY8A051F 功能简介
NY8A051F 可以说是台湾九齐的人气王，有硬件PWM，有LVD，有38K红外载波，有各种模式
NY8A051F 宽广的工作电压：
NY8A051F 2.0V ~ 5.5V @系统频率≦8MHz。
NY8A051F 2.2V ~ 5.5V @系统频率＞8MHz。
NY8A051F 宽广的工作温度：-40°C ~ 85°C。
NY8A051F 高达±5KV的ESD。
NY8A051F 内置11阶准确的低电压侦测电路（LVD）。
NY8A051F 1Kx14 bits EPROM。
NY8A051F 48 bytes SRAM。
NY8A051F 6根可分别单独控制输入输出方向的I/O脚（GPIO）、PB[5:0]。
NY8A051F PB[3:0]可选择输入时使用内置上拉及下拉电阻。
NY8A051F 输入有三种组态可选（TTL/CMOS/Without Schmitt）。
NY8A051F PB[3]内置上拉电阻80K。
NY8A051F PB[5:0]可选择上拉电阻或开漏极输出（Open-Drain）。
NY8A051F 所有I/O脚输出可选择小灌电流（Small Sink Current）或一般灌电流（Normal Sink Current）。
NY8A051F 所有I/O脚输出可选择小推电流（Small Drive Current）或一般推电流（Normal Drive Current），除PB3外。
NY8A051F 8层程序堆栈（Stack）。
NY8A051F 存取数据有直接或间接寻址模式。
NY8A051F 一组8位上数定时器（Timer0）包含可程式化的频率预除线路。
NY8A051F 一组8位下数定时器（Timer1）可选重复加载或连续下数计时。
NY8A051F 一个8位的脉冲宽度调变输出（PWM1）。
NY8A051F 一个蜂鸣器输出（BZ1）。
NY8A051F 38/57KHz红外线载波频率可供选择，同时载波之极性也可以根据数据作选择。
NY8A051F 内置上电复位电路（POR）。
NY8A051F 内置低压复位功能（LVR）。
NY8A051F 内置看门狗计时（WDT），可由程序固件控制开关。
NY8A051F 双时钟机制，系统可以随时切换高速振荡或者低速振荡。
NY8A051F 高速振荡：I_HRC（1~20MHz内部高速RC振荡）
NY8A051F 低速振荡：I_LRC（内部32KHz低速RC振荡）
NY8A051F 四种工作模式可随系统需求调整电流消耗：正常模式（Normal）、慢速模式（Slow mode）、待机模式（Standby mode）与睡眠模式（Halt mode）。
NY8A051F六种硬件中断：
NY8A051F Timer0
NY8A051F Timer1借位中断。
NY8A051F WDT中断。
NY8A051F PB输入状态改变中断。
NY8A051F 外部中断输入。
NY8A051F 低电压侦测中断。
NY8A051F在待机模式（Standby mode）下的六种唤醒中断：
NY8A051F Timer0溢位中断。
NY8A051F Timer1借位中断。
NY8A051F WDT中断。
NY8A051F PB输入状态改变中断。
NY8A051F 外部中断输入。
NY8A051F 低电压侦测中断。
NY8A051F在睡眠模式（Halt mode）下的三种唤醒中断：
NY8A051F WDT中断。
NY8A051F PB输入状态改变中断。
NY8A051F 外部中断输入。

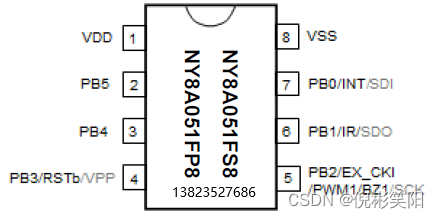

NY8A051F SOP-8封装脚位图

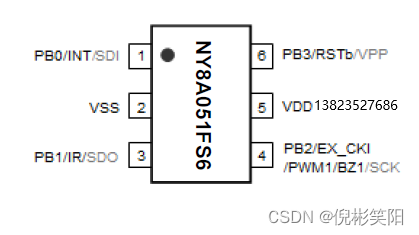

NY8A051F SOT23-6封装脚位图
NY8A051F 脚位定义
PS：特别注意PB3是无法正推的
