QX5245大功率降压恒流芯片是QX5241升级款



QX5245与QX5241最大的不同主要是体现在两个方面：

1. QX5241耐压只有30V，QX5245耐压去到了40V
2. QX5241只支持PWM调光，QX5245支持PWM和DIM两种方式调光

---

                该芯片最大的特点是驱动能力强，外围简单，并且芯片自身能输出一个5V的LDO，这样可以解决后期拓展应用，无需再外接一个高压LDO，有效节约了系统成本

---

QX5245典型特点：

•  最大输出电流：6A
•  宽输入电压范围：8V～40V
•  高电流精度：±3%
•  高效率：97%
•  负载开路和短路保护
•  PWM 和线性调光
•  滞环控制：无需补偿
•  最高工作频率：1MHz
•  内置过温电流补偿控制
•  DIM 脚接NTC 电阻到地实现过温电流补偿
•  DIM 脚接电阻到地实现亮度调节

QX5245应用领域：

•  建筑、工业、环境照明
•  汽车尾灯、雾灯、指示灯、应急灯、 MR16 及 LED 灯

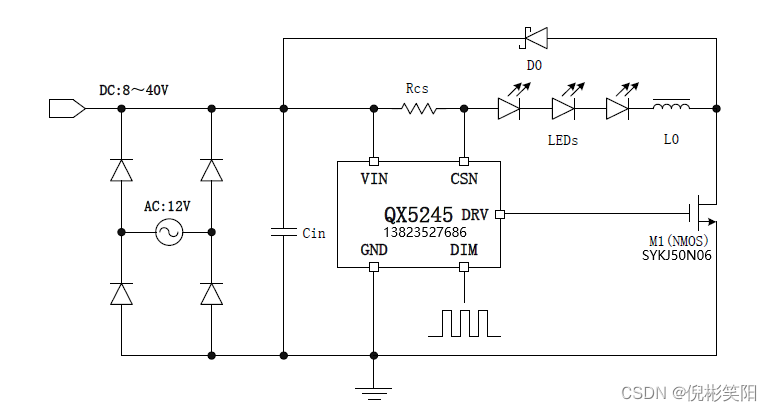

QX5245典型电路图：

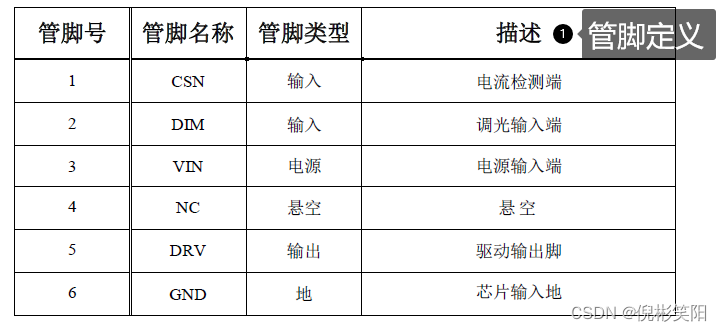

 QX5245管脚定义：

基本描述：

QX5245 是一款降压、恒流、高效率的高亮度 LED 驱动器。QX5245 特别适合宽输入电压和宽负载范围的应用，输入电压范围从 8V 到 40V，负载输出电压可从3V 到 30V。通过外接电阻可以设定输出电流，输出电流可达 6A，且恒流精度高。

QX5245 只需很少的外接元件就可实现降压、恒流驱动功能，并可以通过 DIM引脚实现 PWM 和线性调光功能，并且当VDIM=0V 时，整个芯片关断进入低功耗待机模式。另外，当 DIM 脚接 NTC 电阻到地可实现输出 LED 过温电流补偿功能。由于采用滞环控制方式，QX5245 对负载瞬变具有非常快的响应速度，最高工作频率可达 1MHz。

QX5245 内置负载开路和负载短路保护功能，有效地保护恒流控制系统。

---
