1 使用STMCubeMX配置工程

该工程基本实现的基本功能如下：

使用外部晶振8MHz
使用ST-LINK作为程序下载调试工具
实现引脚的基本输出，控制LED
实现UART的基本功能，实现printf调试

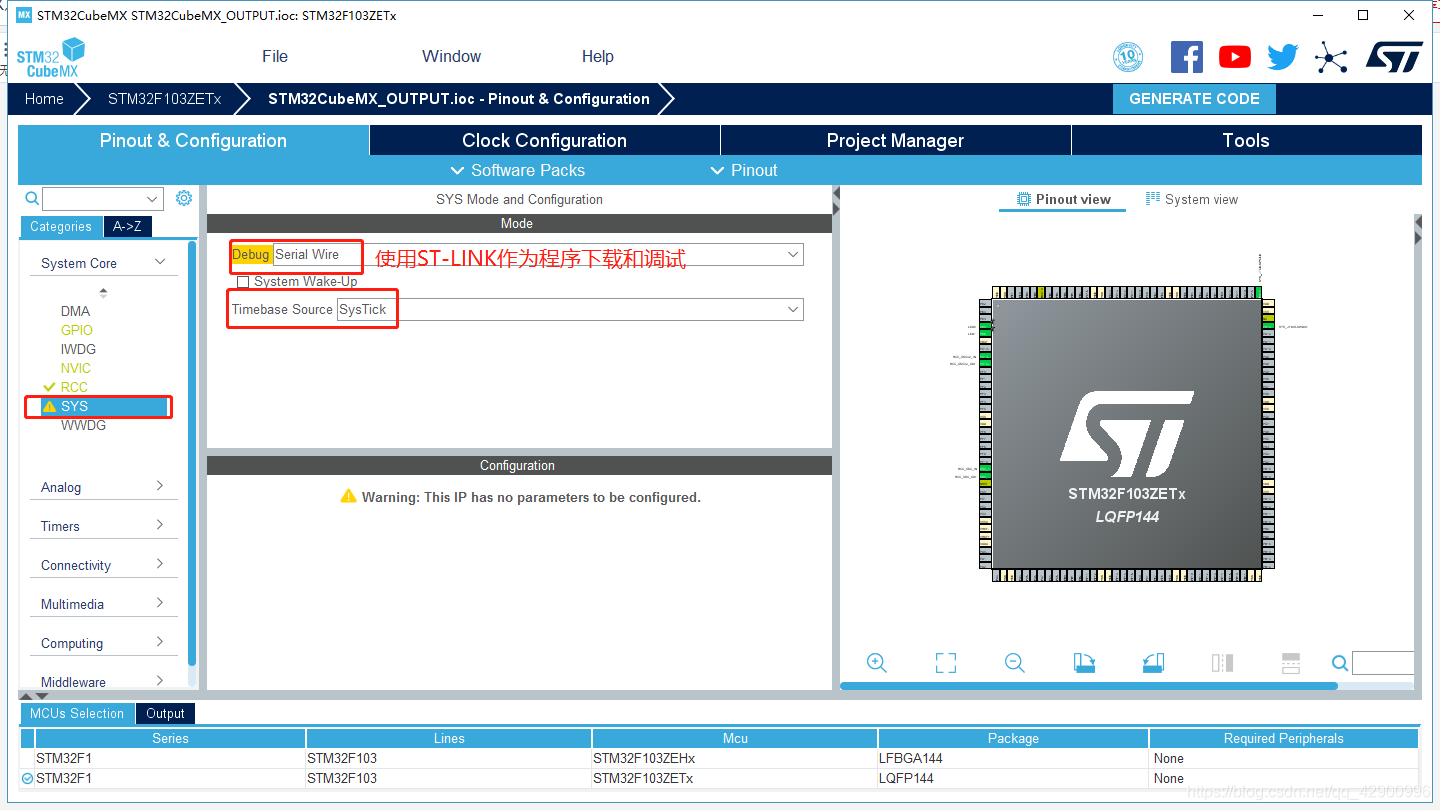

1.1 配置工程Debug方式和SysTick

Debug选择Serial Wire，使用ST-LINK作为程序下载调试工具
选择Timebase的时钟来源，选择SysTick

1.2 时钟配置

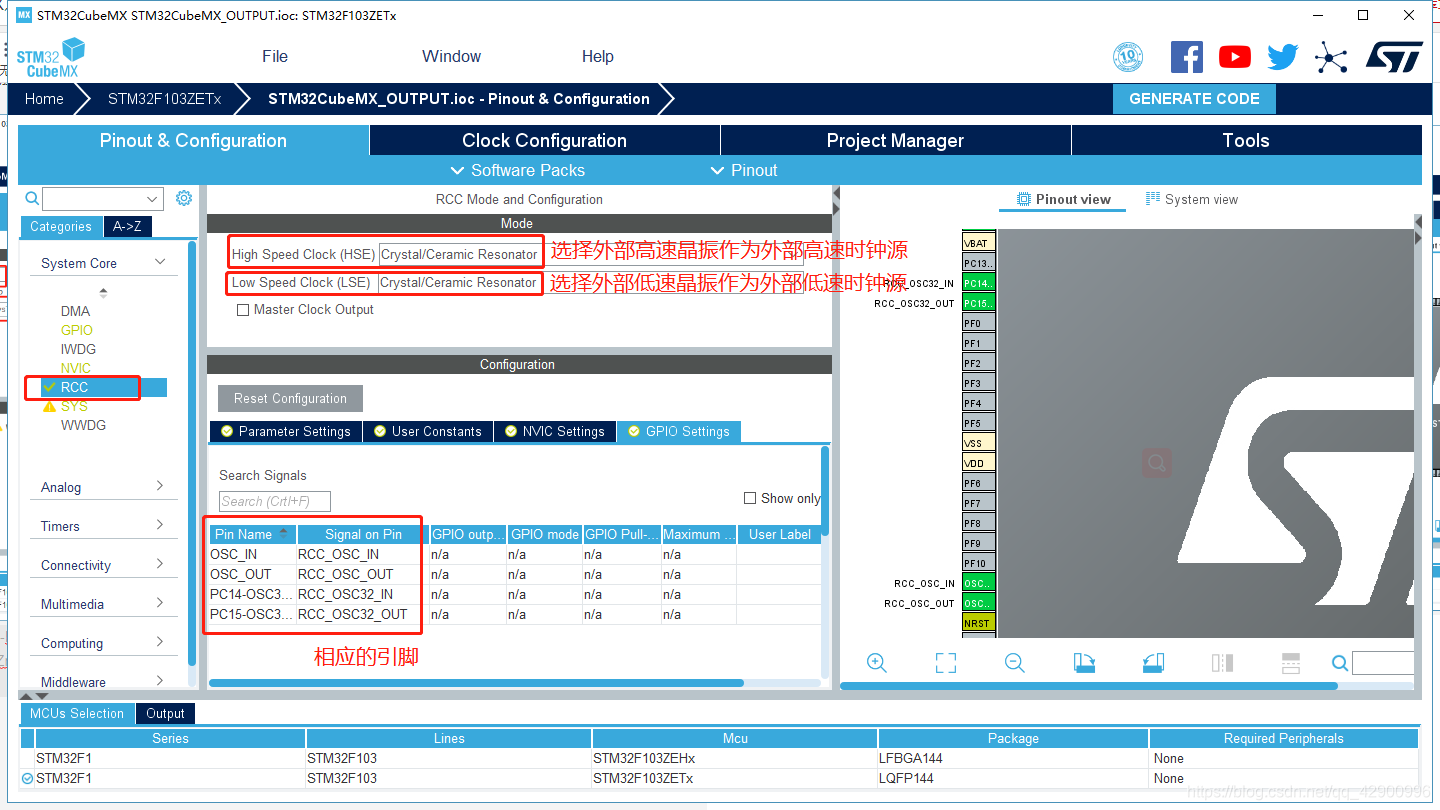

1.2.1 时钟源的选择

高速时钟选择外部高速晶振8MHz
低速时钟选择外部低速晶振32.768KHz （如果板子没贴低速时钟或用不到可以不配置）

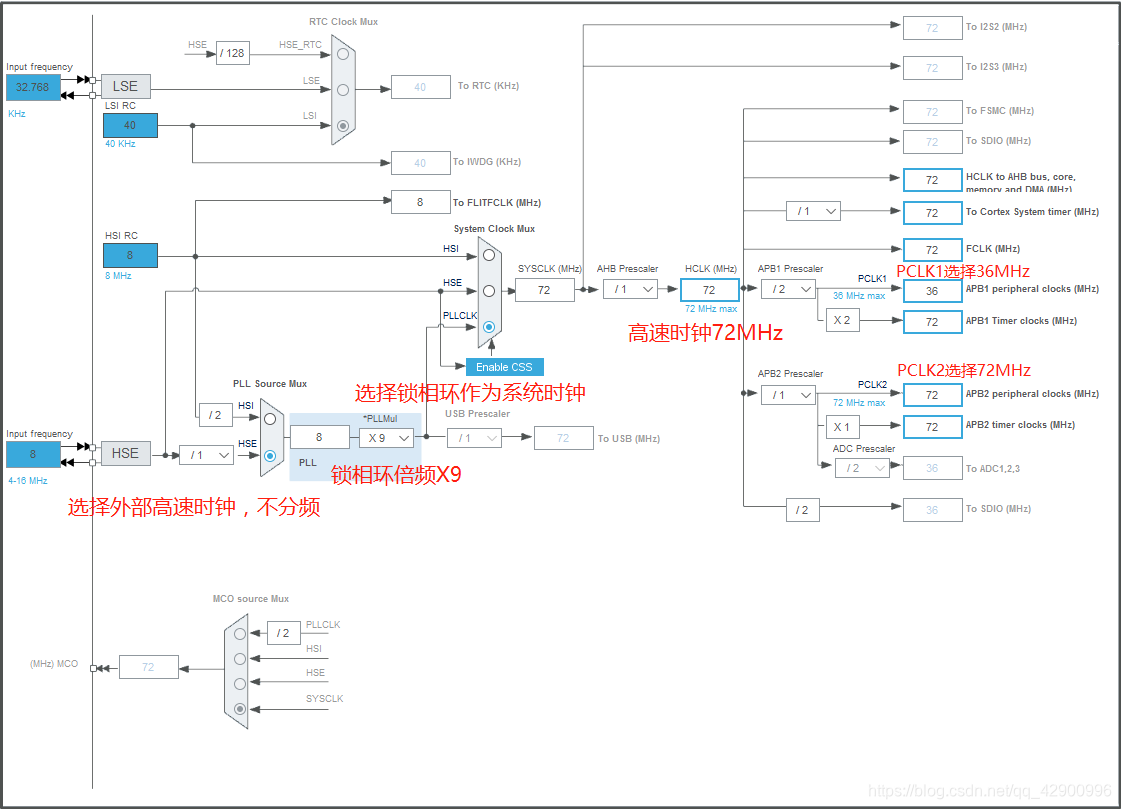

1.2.2 外设时钟配置

使用8MHz晶振典型配置如下
在这里插入图片描述

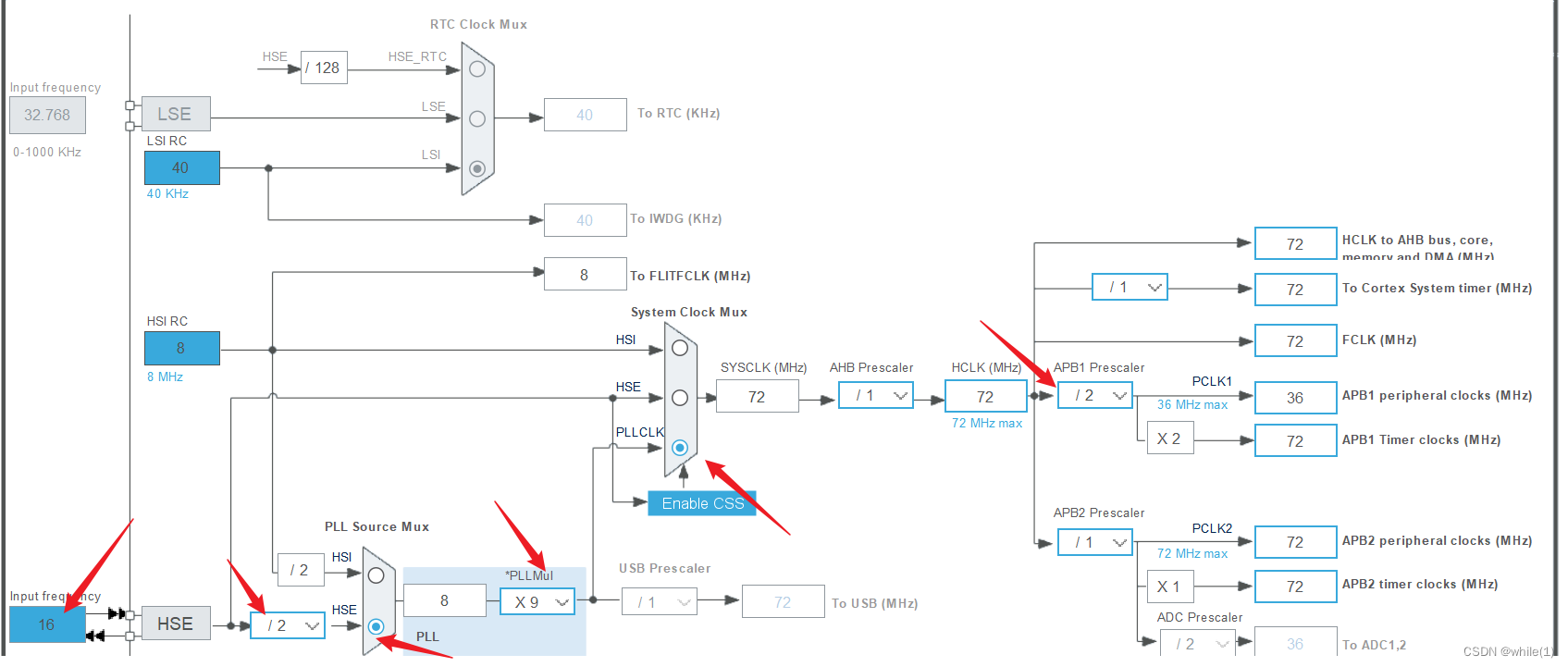

使用16MHz晶振典型配置如下

1.3 配置引脚为输入输出

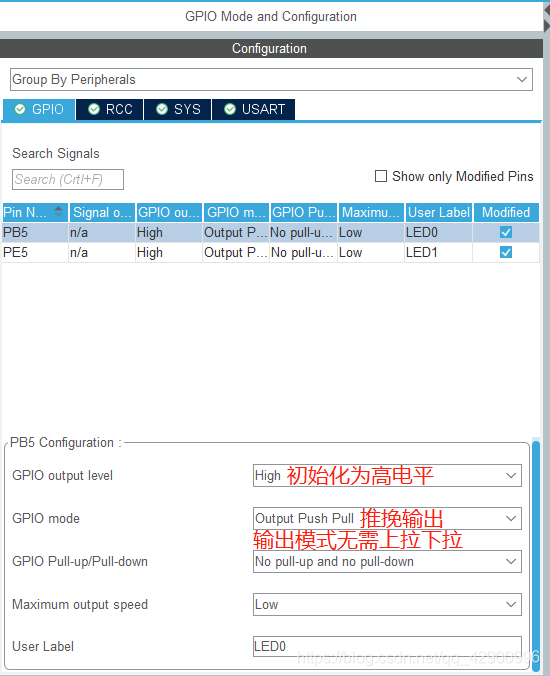

1.3.1 配置引脚为输出驱动LED

PB5作为LED0；PE5作为LED1

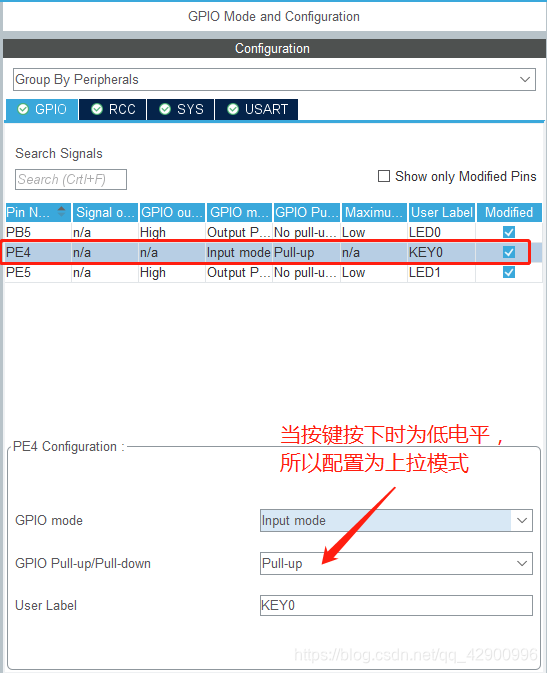

1.3.2 配置引脚为输入作为按键

PE4作为KEY0

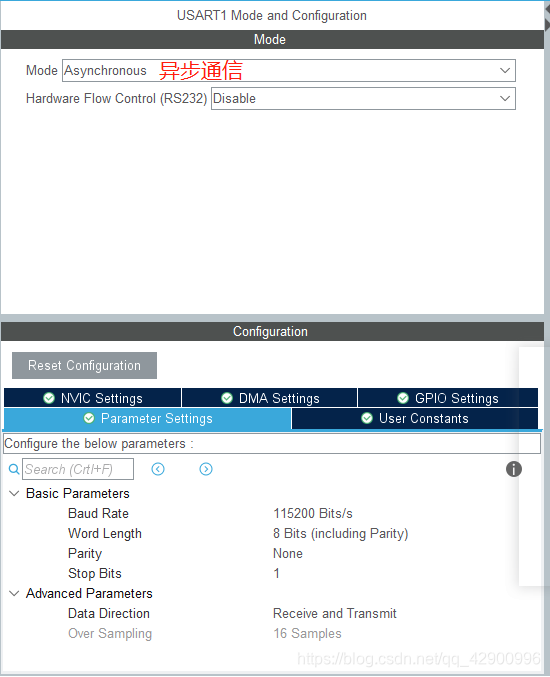

1.4 配置USART1作为printf

USART1的TX为PA9；RX为PA10
选择异步通信，其他参数选择默认

1.5 工程管理配置

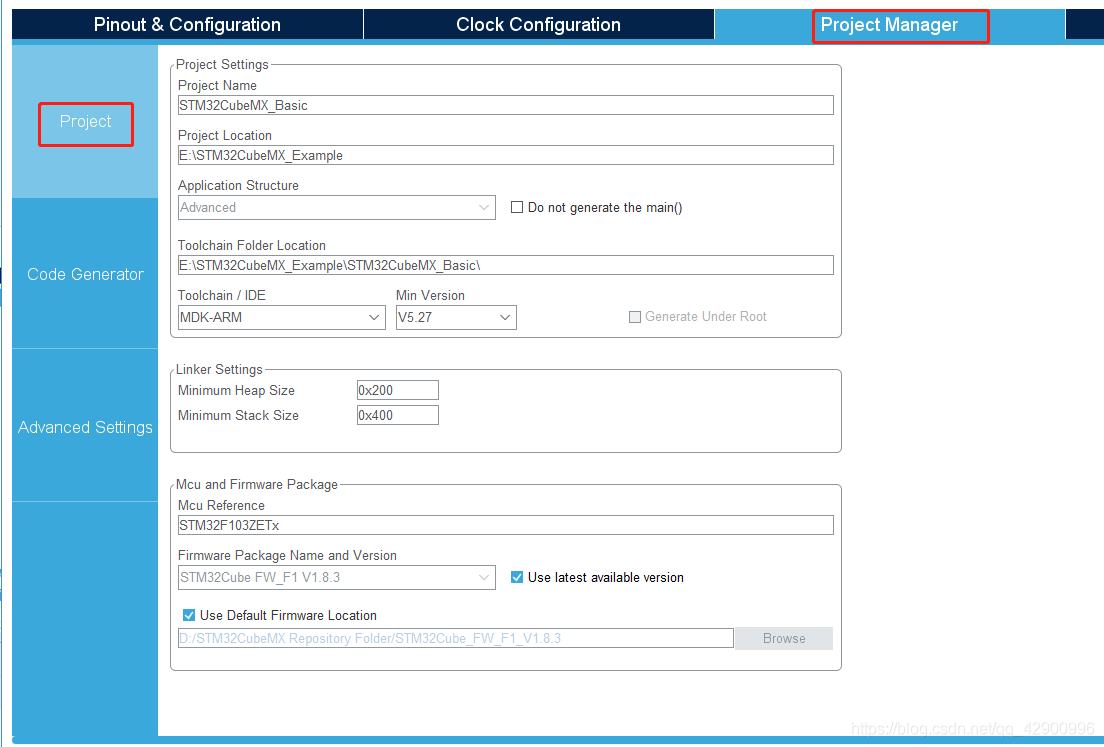

1.5.1 配置工程

修改工程名
选择工程保存位置
选择工程编译工具MDK-ARM，即Keil
修改堆和栈的大小
选择固件库，默认即可

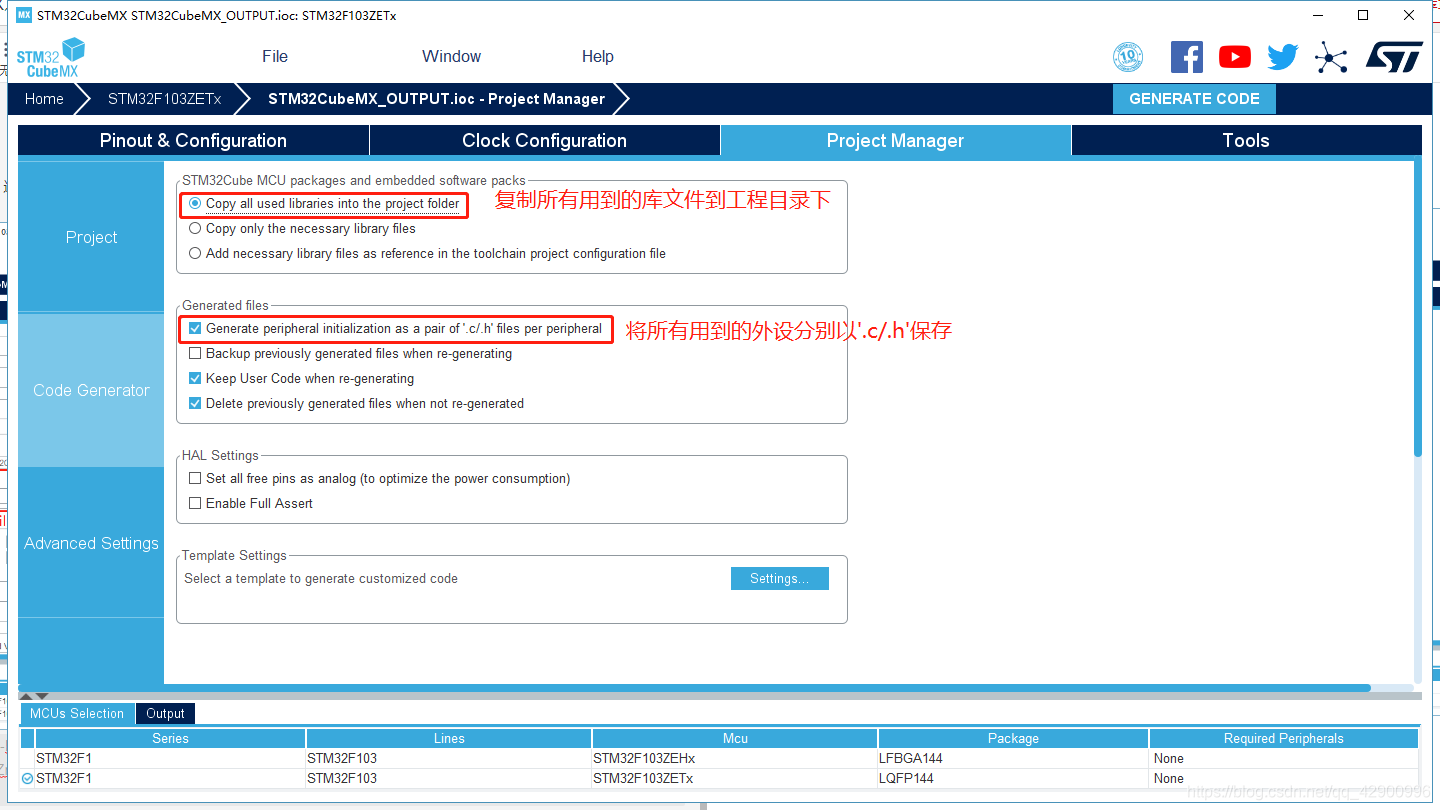

1.5.2 配置代码

在这里插入图片描述

1.6 生成工程

其他参数没有更改可以保持默认
在这里插入图片描述

2 使用KEIL打开工程

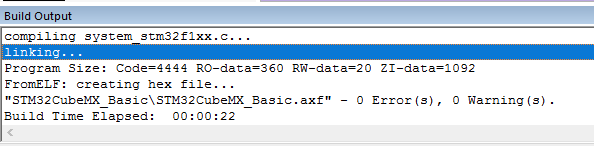

2.1 检验工程是否有错

编译工程，0 错误，0 警告。
下载程序到开发板
工程基本完整，没有错误

2.2 添加功能相关代码

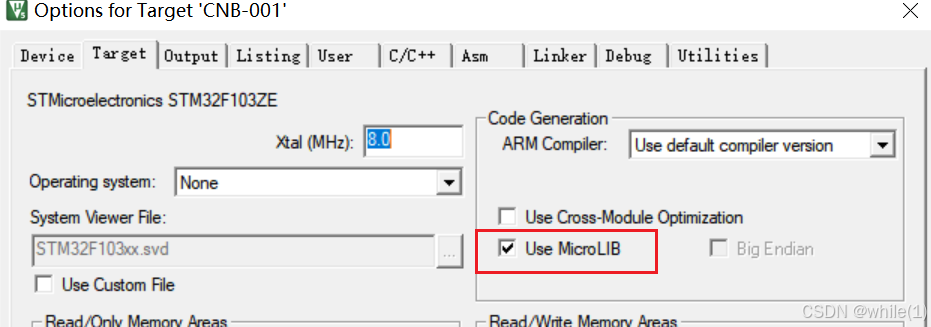

2.2.1 添加printf功能相关代码

检验printf功能之前需要添加必要的代码

在usart.c文件中适当的位置添加如下代码

/* USER CODE BEGIN 0 */
#include <stdio.h>

/* USER CODE END 0 */

/* USER CODE BEGIN 1 */
int fputc(int ch, FILE *f)//printf
{
	HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1,0xffff);  //
	return (ch);
}

//如果上诉配置后printf无法打印请使用如下代码
#ifdef __GNUC__
#define PUTCHAR_PROTOTYPE int __io_putchar(int ch)
#else
#define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)
#endif
PUTCHAR_PROTOTYPE
{
 while ((USART1->SR & 0X40) == 0);
 USART1->DR = (uint8_t) ch;
 return ch;
}
/* USER CODE END 1 */

2.2.2 添加output和input相关代码

int main(void)
{
  uint8_t flag = 0;
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  MX_USART1_UART_Init();
  printf("2021.05.14 \n");
  while (1)
  {
		if(0 == HAL_GPIO_ReadPin(KEY0_GPIO_Port,KEY0_Pin))
		{
		   HAL_Delay(10); /*延时，单位：ms*/
			 if(0 == HAL_GPIO_ReadPin(KEY0_GPIO_Port,KEY0_Pin))
			 {
			    if(0 == flag)
					{
						flag = 1;
						HAL_GPIO_TogglePin(LED0_GPIO_Port,LED0_Pin); /*每次电平取反*/
					}
			 }
		}
		else
		{
		   flag = 0;
		}

//		HAL_GPIO_WritePin(LED1_GPIO_Port, LED1_Pin, GPIO_PIN_SET);    /*给高电平*/
//		HAL_Delay(200);

//		HAL_GPIO_WritePin(LED1_GPIO_Port, LED1_Pin, GPIO_PIN_RESET);  /*给低电平*/
//		HAL_Delay(200);
  }
}

2.3 工程测试

上电或复位可以串口打印出 2021.05.14
按键key0实现LED0亮灭

3 使用STM32CubeIDE直接打开工程

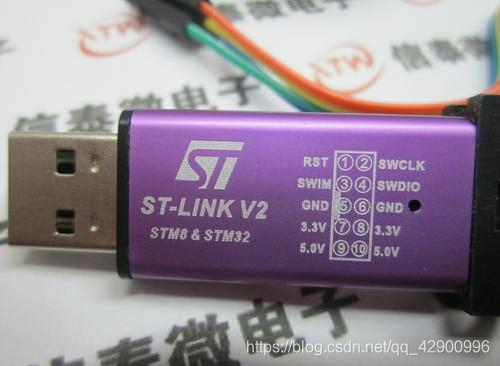

使用ST-LINK V2烧录程序

更新ST-LINK ：Help—>ST-LINK更新
在检测到了ST-LINK后还是不能点击烧录程序，可以尝试关闭工程，然后再次打开

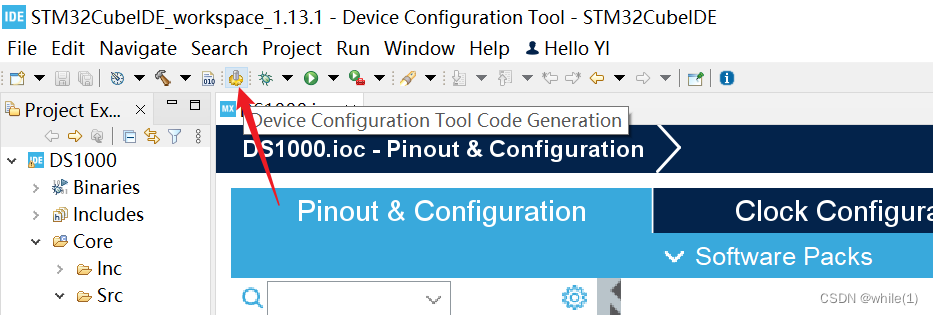

3.1 图形界面配置完工程后生成工程

在这里插入图片描述

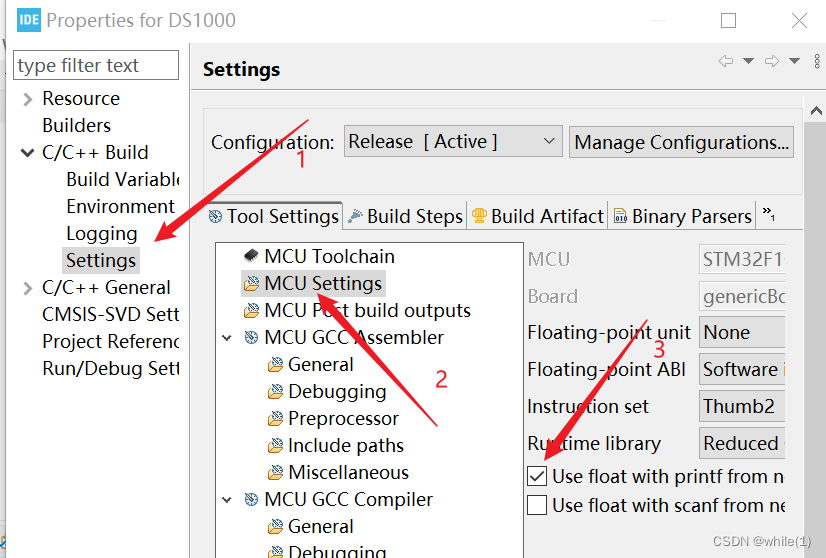

3.2 重定向printf函数

在usart.c文件中写入如下函数

/* USER CODE BEGIN 1 */

#ifdef __GNUC__
#define PUTCHAR_PROTOTYPE int __io_putchar(int ch)
#else
#define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)
#endif
PUTCHAR_PROTOTYPE
{

    while ((USART1->SR & 0X40) == 0);
    USART1->DR = (uint8_t) ch;
    return ch;
}

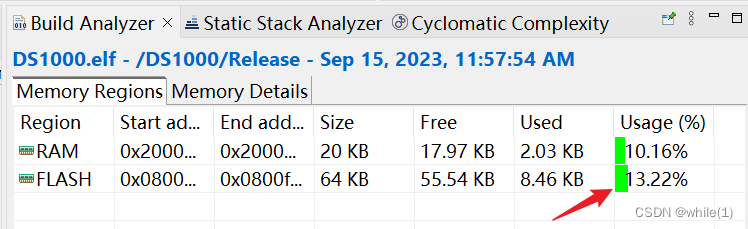

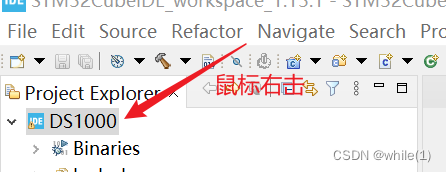

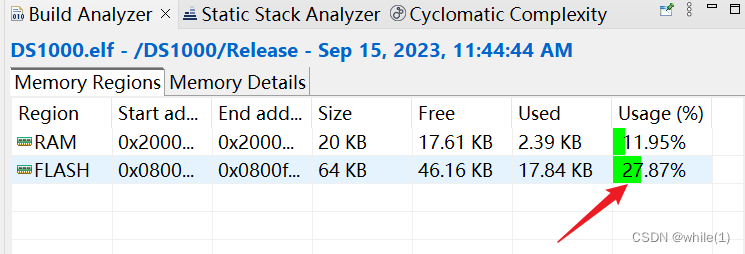

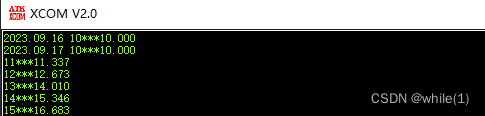

在main.c文件中写入如下测试函数

  /* USER CODE BEGIN 2 */
    printf("2023.09.17 \n");
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
    int value_int = 10;
    float val_float = 10.0;
    while (1)
    {
        printf("%d***%0.3f\r\n", value_int, val_float);
        val_float += 1.3365;
        value_int += 1;
        HAL_GPIO_TogglePin(led_GPIO_Port, led_Pin);
        HAL_Delay(300);
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
    }
  /* USER CODE END 3 */
}
