高完整性系统（4）Formal Logic （形式逻辑和 Alloy 简介）

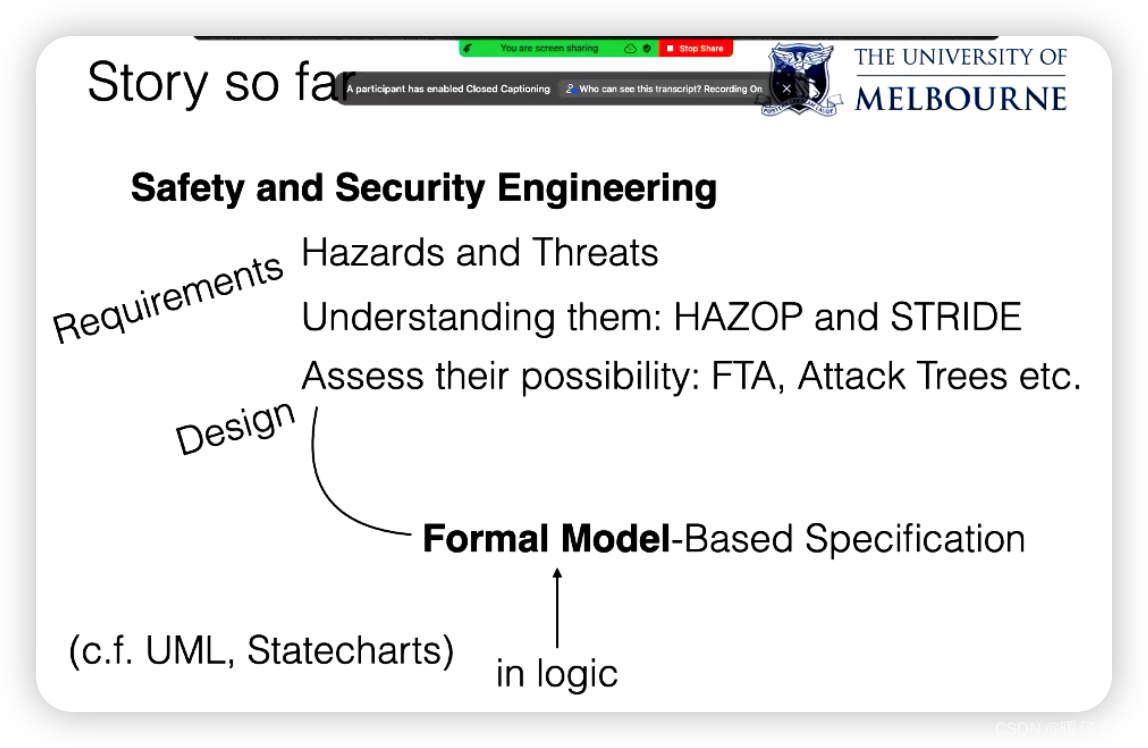

Story so far

在软件工程生命周期的 Design 阶段，使用一种形式化规范的方法，通过逻辑推理来检查系统的设计是否满足需求，并确保这些需求得到保证。他们提到了一个基于模型的规范风格，称之为形式化规范。这种规范使用逻辑来书写系统的需求和设计，并使用逻辑推理来检查系统设计是否满足这些需求。演讲者提到，为了简化逻辑推理的过程，他们将使用一个外部工具来完成这个任务。

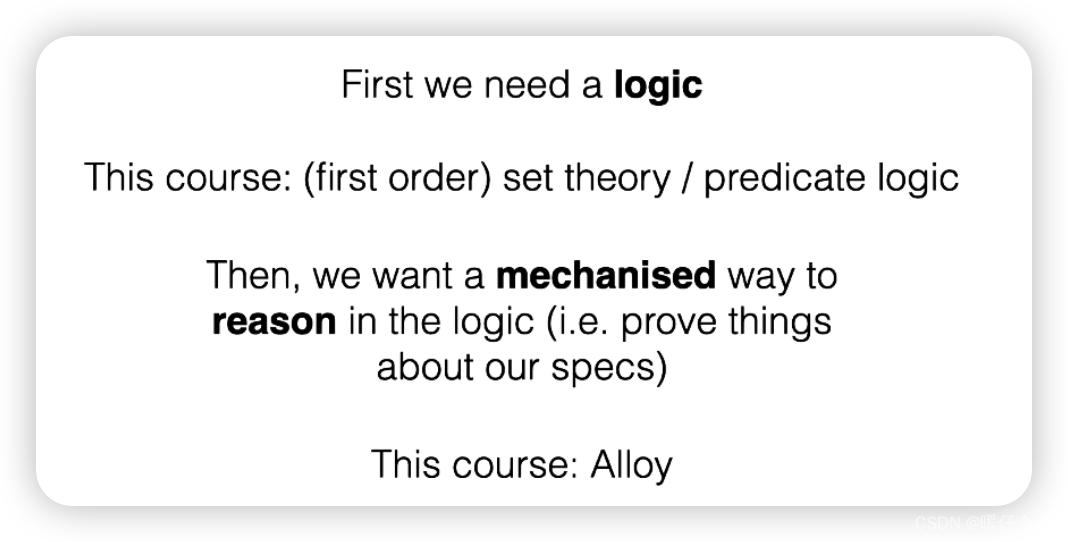

为了更好地理解形式化规范的概念，讲者介绍了一种简单而强大的逻辑——一阶集合论 / 谓词逻辑，并解释了如何使用这种逻辑来写下规范，并通过逻辑推理来验证规范是否满足要求。他还提到，为了实现这些规范，将使用一种名为Alloy的工具，它可以帮助我们理解规范的含义，并验证规范中的某些属性是否成立。

形式逻辑

我们要讨论的是一些相对简单的概念，但我们会尽可能地精确，包括命题集合、谓词和关系。我们还会谈到我们对这些概念的理解或见解。在介绍这些普通概念（如集合和关系等）的同时，我还会试图给你们展示这些概念在Alloy中的应用。我将努力保持一致性，用蓝色字体表示Alloy理解的内容及其符号。

命题 proposition

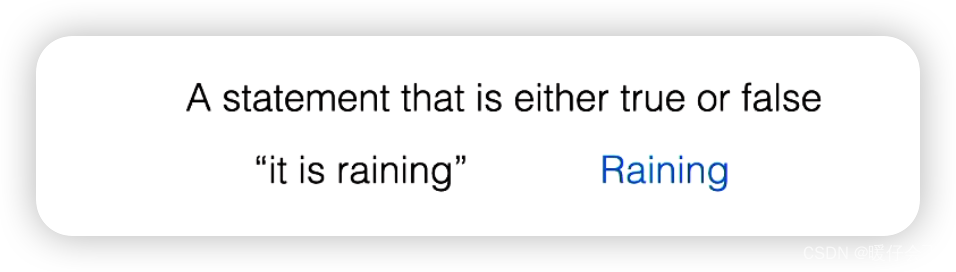

首先，什么是命题呢？命题在逻辑中是最基础的东西。逻辑主要讨论的是事物的真假。所以，命题就是你能在逻辑中写下的最基本的陈述，它是真的，还是假的。例如，"现在正在下雨"就是一个命题。这是一个可能为真也可能为假的陈述。这个命题显然是相对于现在的时间和我们所在的地点的。我想我们都同意，除非我们进入大楼后天气发生了巨变，否则现在这里应该没有下雨。所以，这个命题现在是假的。

• 那么在 alloy 中，我们就用 Raining 来表示这个 命题
• 这个词在Alloy中有一个特殊的名称，它被称为 Atom。在后续的内容中，我们将了解如何定义这些原子。但现在，你可以将 raining 这个词视为一个原子命题，它要么是真，要么是假。

谓词 predicate

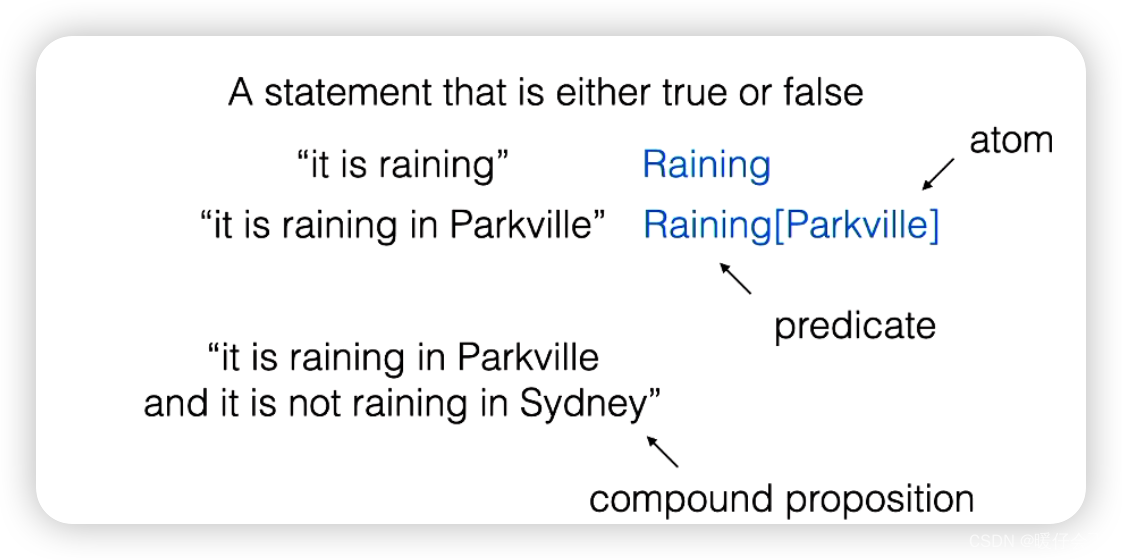

• 但是，我们可能想要更具体一些。我们可能想要说出它在哪里下雨。这就是一个命题：在Parkville正在下雨。在Alloy中，我们可能会写成 Raining[Parkville]。在Alloy中，当你用参数调用一个函数或谓词时，几乎总是要用方括号。


• 所以在第二个例子的 raining 中，不是一个单一的事物，它既可以为真也可以为假。我们可以将它视为一个函数，它接受一个参数（在这个例子中，是一个地点Parkville）并根据在Parkville是否下雨来返回真或假。

• 现在，这个函数本身有一个特殊的名称，它被称为谓词。所以，谓词基本上就是接受一个参数的命题，然后返回真或假。或者，一个谓词可能接受多个参数，然后根据命题的类型返回真或假。

连接词

• 当然，我们可能想要写下更复杂的命题，例如连接其他命题的命题，或者复合语句（compound proposition）。例如：“在Parkville正在下雨，而在Sydney却没有下雨”。为了做到这一点，我们需要一些方法来组合我们的命题，以构建更大的命题。


• 所以，我们有所谓的逻辑连词，用于将命题连接在一起，形成更大的命题。

  • 我们可以将两个命题连接在一起，表示它们都必须为真，这就是逻辑与（and）。
  • 我们也可以将两个命题连接在一起，表示其中一个必须为真，这就是逻辑或（or）。
  • 我们还可以表示一个命题必须为假，这就是非（not）或否定。
  • 我们可以表示，如果一个命题为真，那么另一个命题也必须为真，这就是蕴含（implies）或逻辑蕴含。
  • 我们还可以表示两个命题必须同时为真，这就是当且仅当（iff），也就是它们必须具有相同的值。或者等价地，我们可以说它们必须互相蕴含。

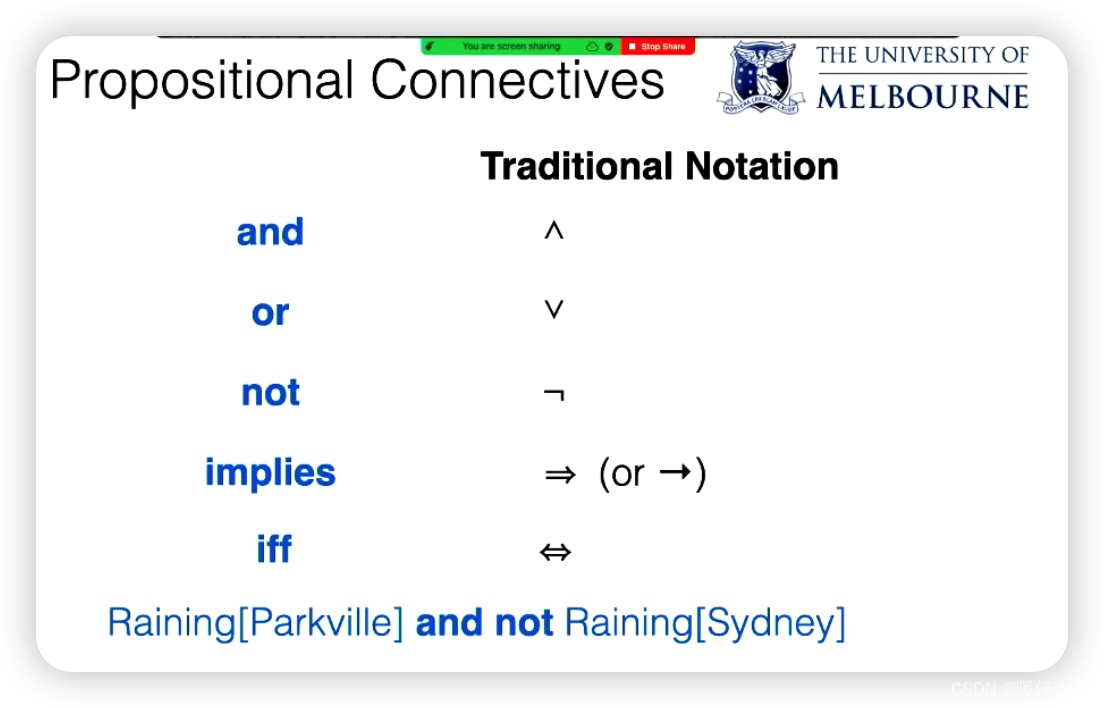

• 在Alloy中，我们写下这些内容时，我们将使用左边这一列的符号，如 and、or、not、implies、iff等。

有了这些工具，我们当然可以构建更大的命题，例如：在Parkville正在下雨，而在Sydney没有下雨。或者我们可以写下像 raining[Parkville] implies not raining[Sydney] 这样的语句。那么，这意味着什么呢？

对，如果在Parkville下雨，那就意味着在Sydney没有下雨。这就是你应该如何理解蕴含的含义。

到目前为止，我们讨论的都非常简单，只是一些非常基础的逻辑语句，比如在Parkville下雨或者下雨。

Variables

当然，在你的系统规范或对你的系统及其期望特性的逻辑描述中，你在写下这些内容时，你需要能够引用系统状态的不同部分。对此，我们有变量。我们在编程语言中有变量，所以在逻辑中有变量不应该让人感到惊讶。

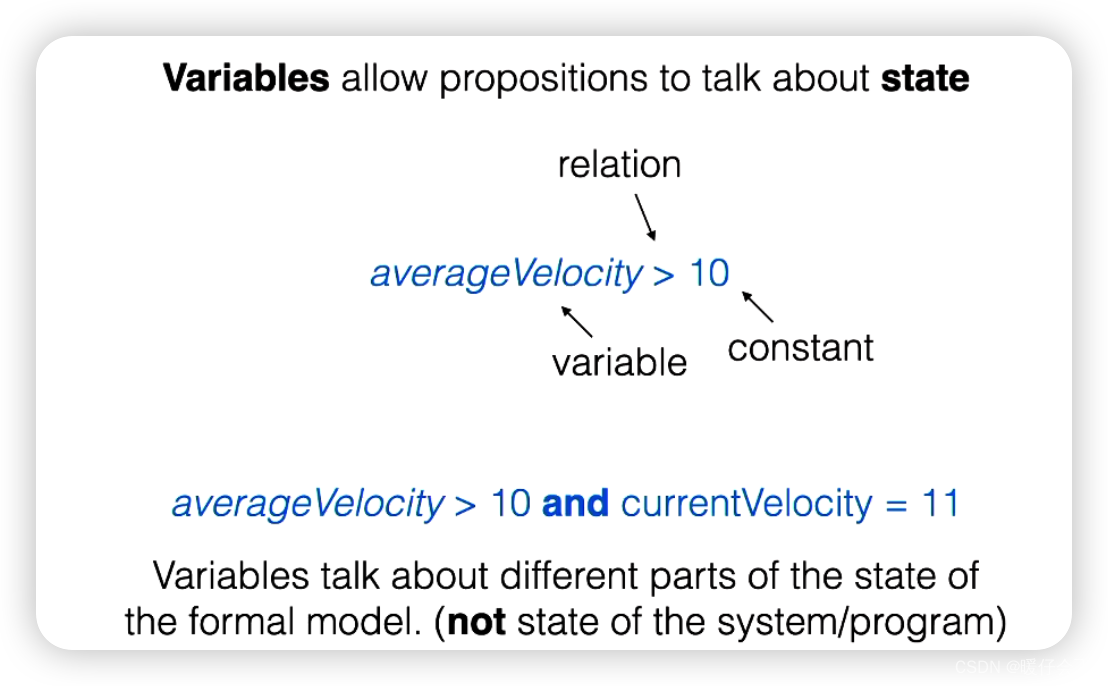

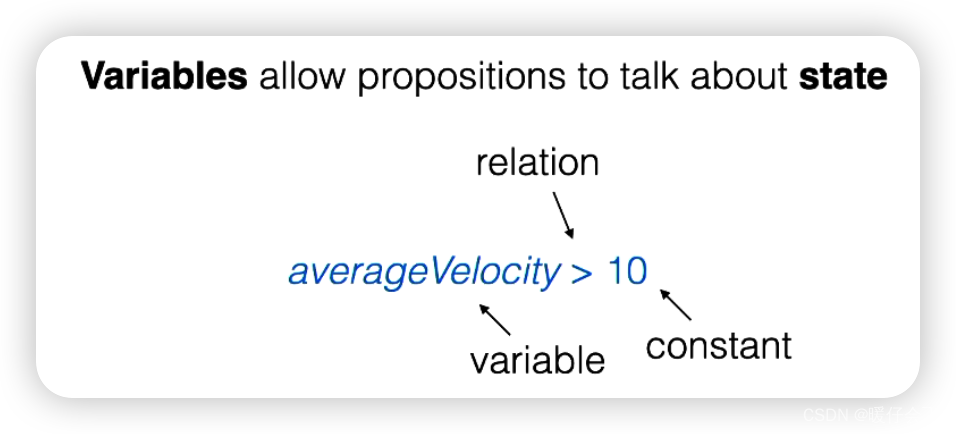

例如，我们可能有一个描述系统中平均速度的变量，我们可能想要说它大于10。这是我们可能想要写下的非常简单的命题。你可以看到，这不仅引用了一个变量，而且还引用了一个常数，即数字10， 显然，这是一个 relation，即 > 关系。 > 就是一个关系，你给它两个数，它会告诉你第一个数是否比第二个数大。你给它两个数，它会返回真或假，取决于第一个数是否比第二个数大。这预示了我稍后会告诉你的一件事，即关系就是谓词。但是，我们稍后再回到这个问题。

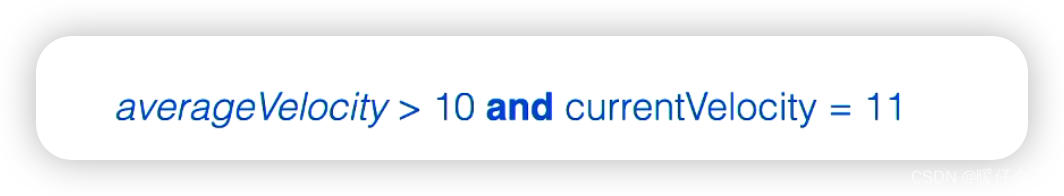

所以，我们可以说诸如 averageVelocity > 10 and currentVelocity = 11 之类的事情。

现在，当我们在我们的形式化规范中使用变量时，我们所做的是描述我们希望我们的系统如何行为，或者我们希望我们的系统具有哪些特性，而这些变量将被用来引用状态的不同部分。 但这是在我们的逻辑模型中的状态，而不一定是我们用逻辑描述的系统或程序的实际状态。

例如，averageVelocity 可能不会在真实系统中存在，比如如果这是在模拟一辆车的电子自动刹车系统，那么在那个电子控制单元中可能没有一个叫做 averageVelocity 的变量。相反，averageVelocity 可能只存在于我们的规范中，可能是指最近的n个速度变量值的总和除以n。所以，重点是，我们可以在我们的模型或规范中有一些在真实系统中不存在的东西，但是仍然允许我们谈论我们希望真实系统具有的真实系统的特性。

Set 集合

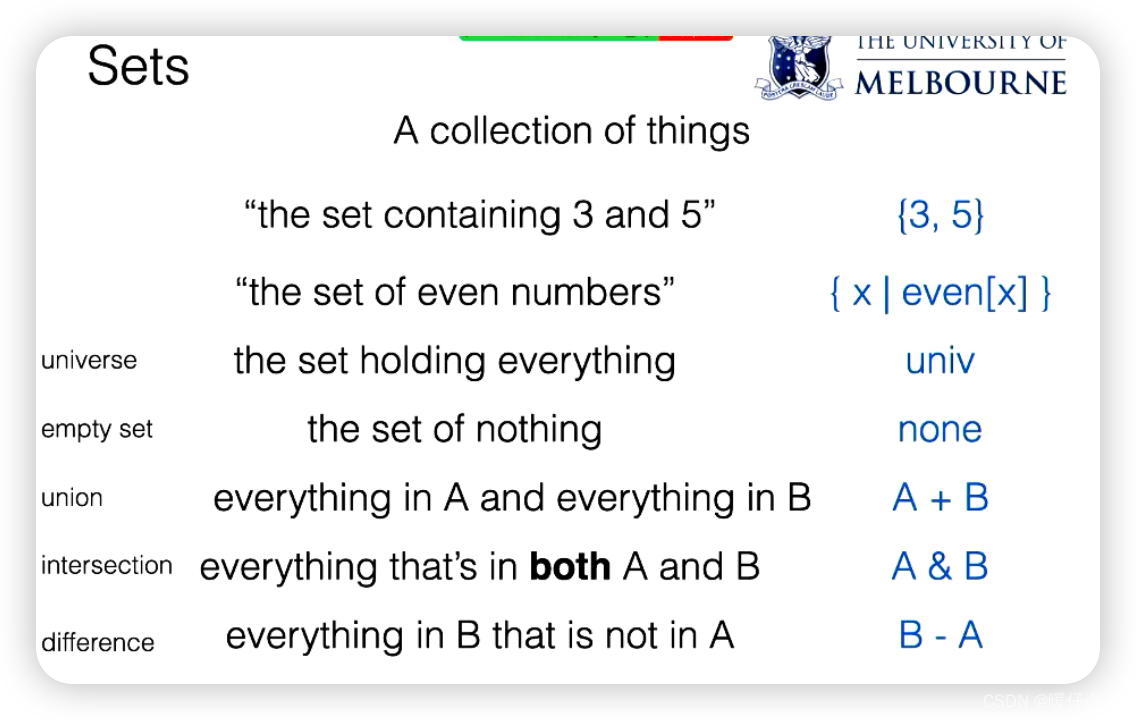

Alloy中的一个重要概念是集合。事实上，在Alloy中，所有的东西都是集合，所有的东西都是关系，而这两者实际上是一样的。 所以，集合将是非常重要的。集合就是一组事物的集合，我们可以用大括号将元素围起来，或者我们可以用所谓的集合推导式来描述一个集合，比如 “所有偶数x的集合”。这就是一些基础的逻辑概念和Alloy的概念。

Alloy 提供了一些特殊的集合供我们讨论：

• 全集（universal set，Alloy 中表示为 univ）
• 空集（empty set，Alloy 中表示为 none）

Set operation 集合操作

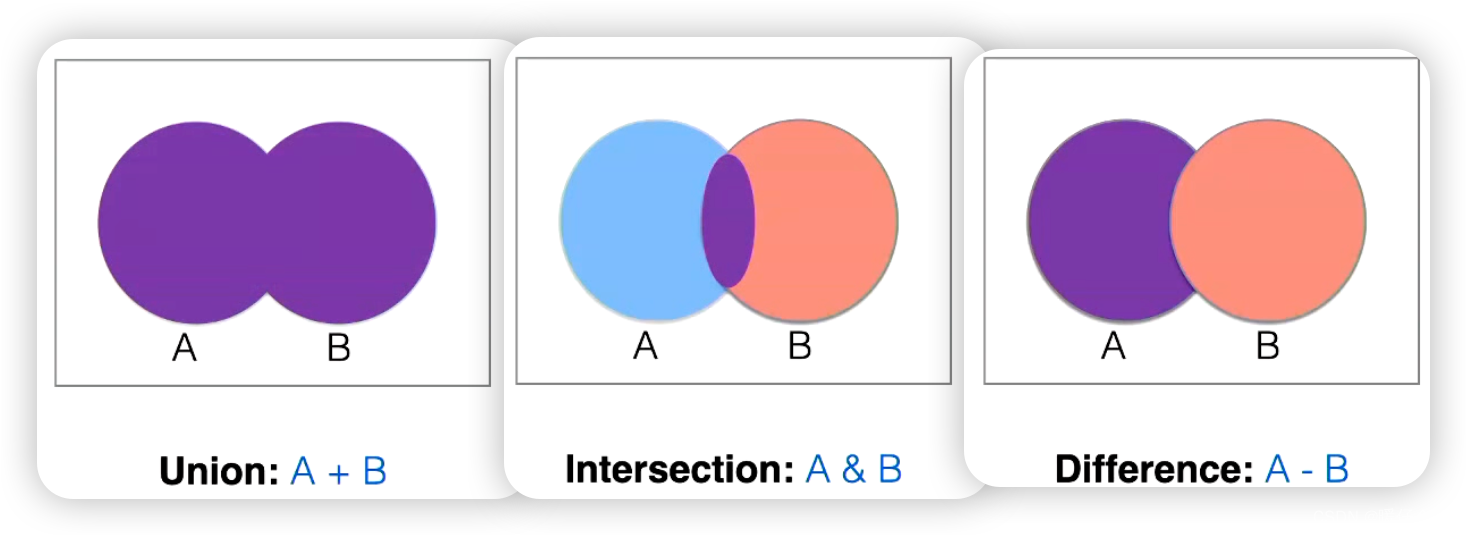

当然，我们可以开始讨论集合运算，如 A 集合和 B 集合中的所有元素（Alloy 中用 + 表示），或者既在 A 集合又在 B 集合中的所有元素。我们还可以讨论在 B 集合中但不在 A 集合中的所有元素。如果你曾经接触过集合论，你应该会知道这三个操作就是标准的 并集、交集和差集。Alloy 是以方便键盘输入为目标设计的符号系统，因此并集 +、交集 & 和差集 - 的表示方法都是键盘友好的。在传统的数学符号系统中，这些操作通常分别表示为 ∪, ∩, \。这个方便的设计在你实际写 Alloy 的时候会很有帮助。

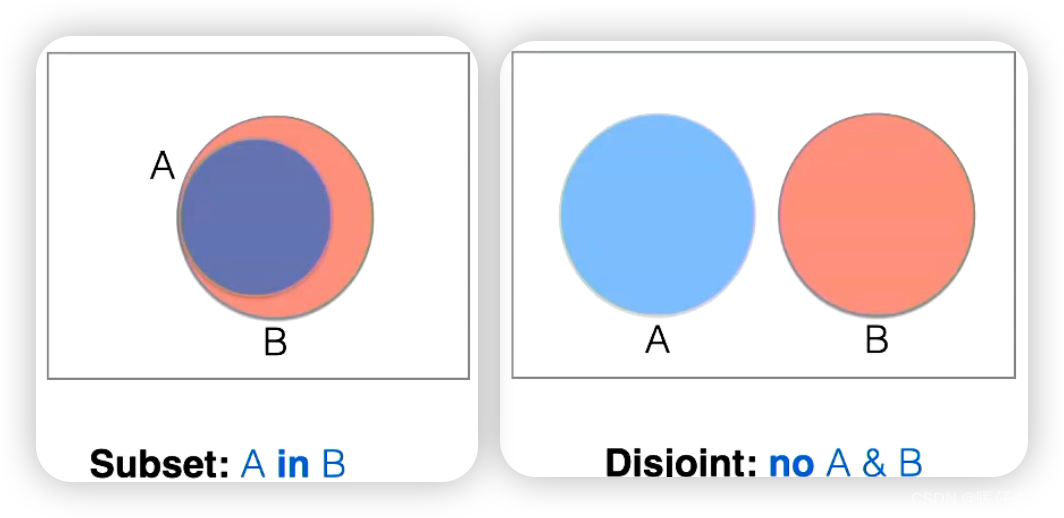

Set Relationship 集合关系

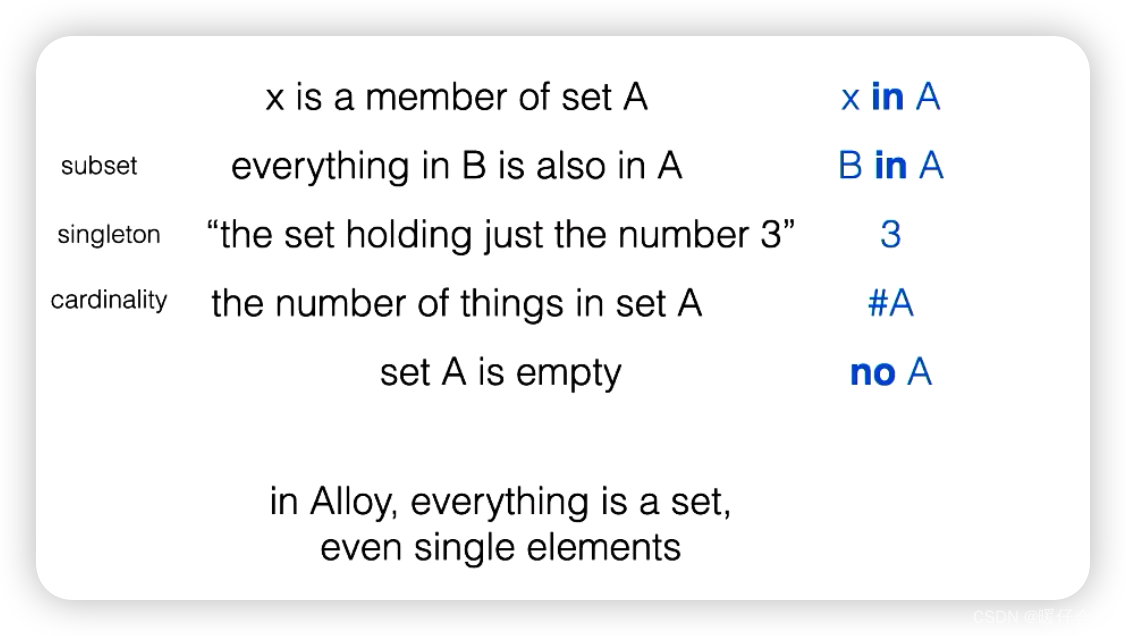

Alloy Set alloy 的集合表示

• x in A 和 B in A 其实没有本质的区别，因为在 alloy 中所有的东西都是集合，其实 x in A 不过是 {x} in A 即，只包含一个元素的集合 {x} 属于集合 A
• 3 其实就表示 {3}，即使是一个元素，在 alloy 中也代表一个集合
• #A 在 alloy 中是获取集合元素个数的操作

Quantification 量词

这部分将讨论逻辑定量词，并将其与集合、谓词和关系相联系。

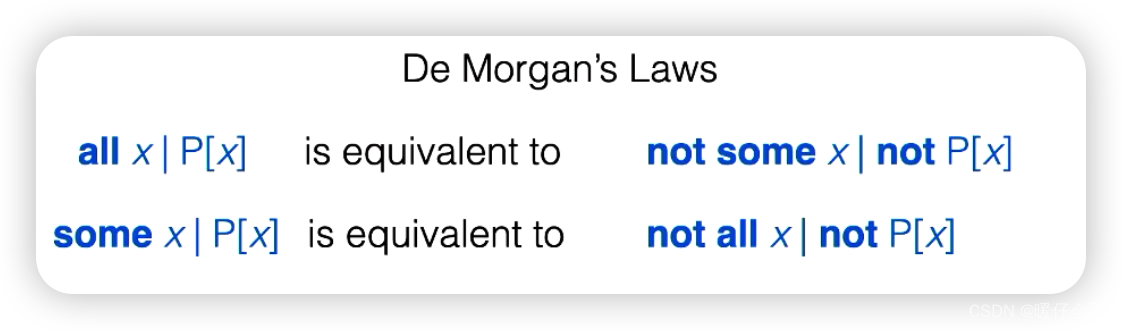

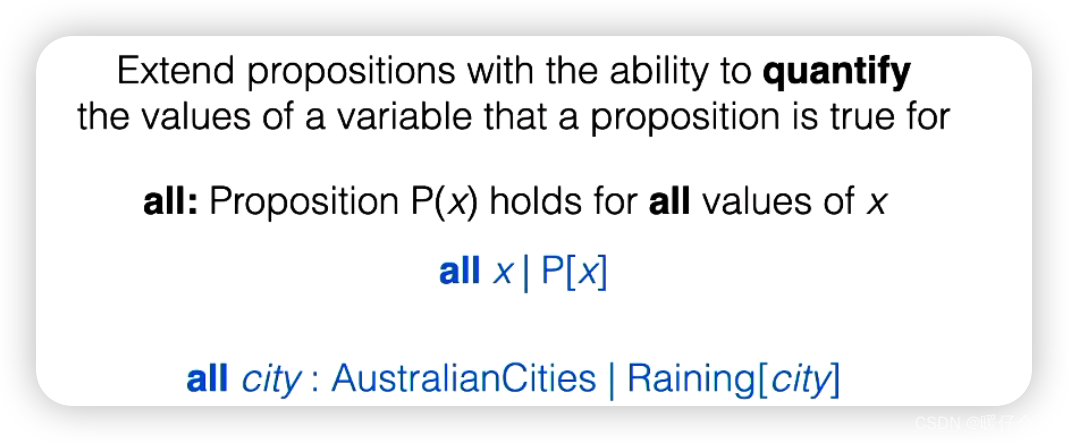

首先，让我们从逻辑定量词说起。例如，我们可以说 “P 对所有的 x 都成立”，或者我们可以说 “不存在一个 x 使得 P 不成立”，或者 “不存在一个 x，使得 P 的否定为真”。在逻辑和 Alloy 中，我们可以这样表示 “非存在某个 x 使得非 P(X)”。

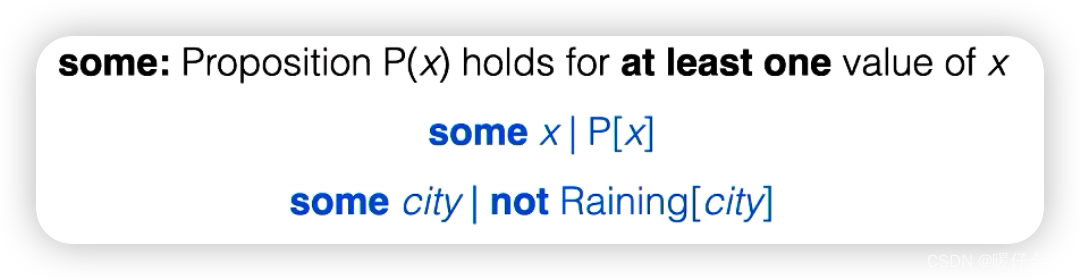

同样的原理也适用于存在量词。

Alloy 为了方便使用，有时会提供一些额外的量词，你可以根据我们已经看到的内容来定义它们。例如，你可能想说 存在某个 X 使得 P(X) 成立，但你可能想明确表达的是，这对于 X 的某一个值是真的，Alloy 为此提供了一个特别的量词 one。或者你可能想说 P 对于最多一个 X 的值成立，Alloy 为此提供了一个 lone 量词。**记住这个量词的方法是，它表示 P 对于 X 的值小于或等于一个成立，即 “less than or equal to one”，**即 “l one”。当然，你也可以表示没有任何 X 的值使得 P 成立，即 “none x | P[x]”。

Relations 关系

我曾经说过我们将学习 集合、谓词和关系，并暗示所有这些事物实际上都是一样的。Relation 本质上就是 谓词，你给它们一些参数（通常是一或两个），它们根据这个关系是否成立返回真或假。比如我们之前看到的 > 关系，如果我们将它视为一个接受两个参数（比如6和5）的函数，那么 “大于” 会返回真，因为6大于5。但如果我们给它的参数是2和3，它会返回假，因为2不大于3。

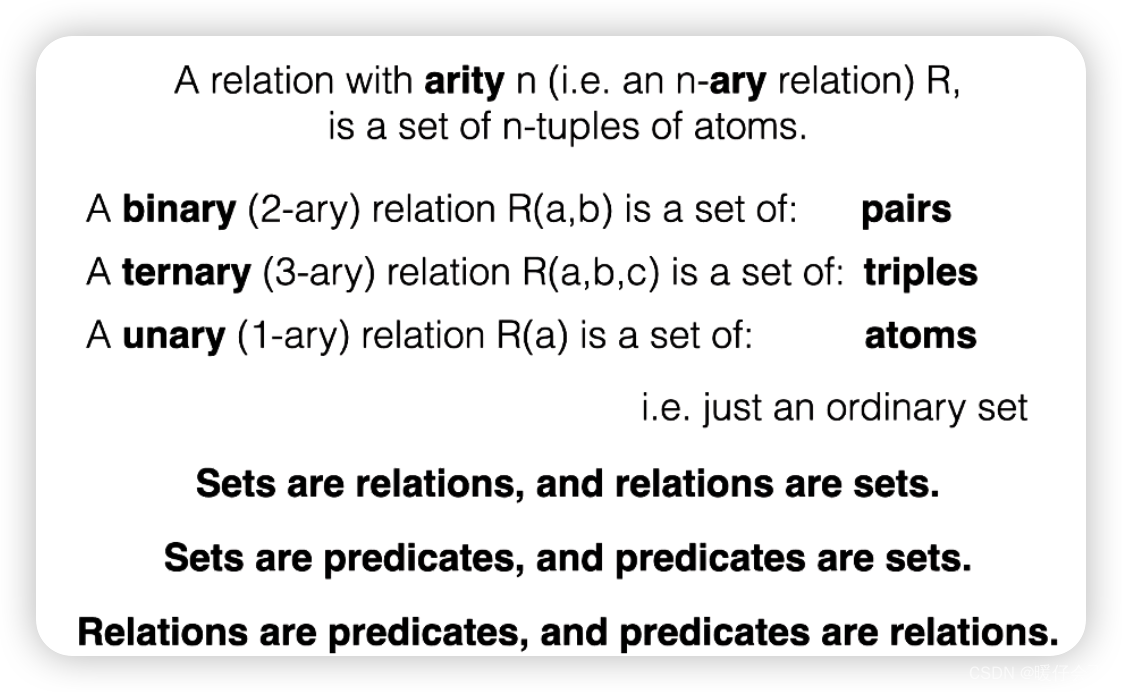

我们将 Relation 视为返回真或假的谓词。一个 relation 的元（arity）就是它需要的参数数量。我们看到的如 “大于” 这样的**关系是二元关系，因为它需要两个参数。**但你也可以有一元关系，只需要一个参数就可以返回真或假，或者你可以有接受多个参数的关系，然后返回真或假。

谓词和关系通常被用来定义集合。例如，集合 { x ∈ Z | x > 0 } 是所有正整数的集合。这个集合的定义包含一个谓词 “x > 0”，这个谓词描述了集合中元素的性质。只有那些满足这个谓词的元素才会被包含在集合中。

然而，Alloy并不直接支持这种方式定义集合。Alloy是基于关系的模型，因此在Alloy中，我们构建 relation 是基于元组：

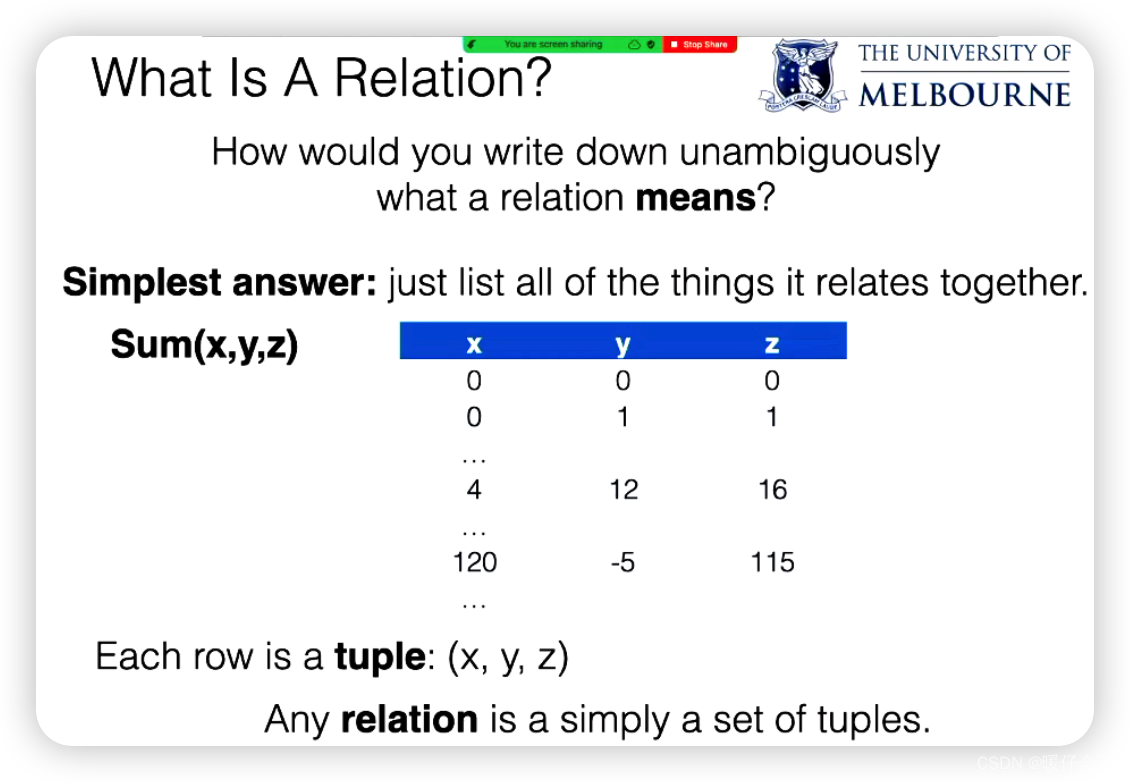

• 在这个例子中，Sum 表示的是一个三元的关系，每一个三元关系中，都包含三个变量 x,y,z，这个 Sum relation 当然也是一个集合。
• 简化来说，relation 就是 tuple 的集合

案例

• 在这个例子中，我们首先定义了一个 relation Factor，也就是说对于 Factor 中的每个项，都是一个包含 (x,y,z) 的元组，其中 x = y * z
• 接下来我们的任务是定义一个 predicate，当我们把 (x,y,z) 放到这个 predicate 中的时候，如果是 prime，那么就会返回 true
• 由于我们已经得到了关系 Factor，而 prime 的定义是： 一个大于1的自然数，除了1和它自身外，不能被其他自然数整除的数叫做质数。
• 在这个例子中，我们首先针对一组 (x, y, z) 因为 x = y * z 所以这时候 y 和 z 的值就变成了是否让 x 成为 prime 的关键。因此我们将这个 isPrime 的谓词逻辑定义为：all y, z | (x,y,z) in Factor implies y=1 or z=1 或者也可以写成 all y, z | Factor(x,y,z) implies y=1 or z=1

• 从本质上来看 relation, predicates 以及 sets 都是一样的

Binary Relations 二元关系图

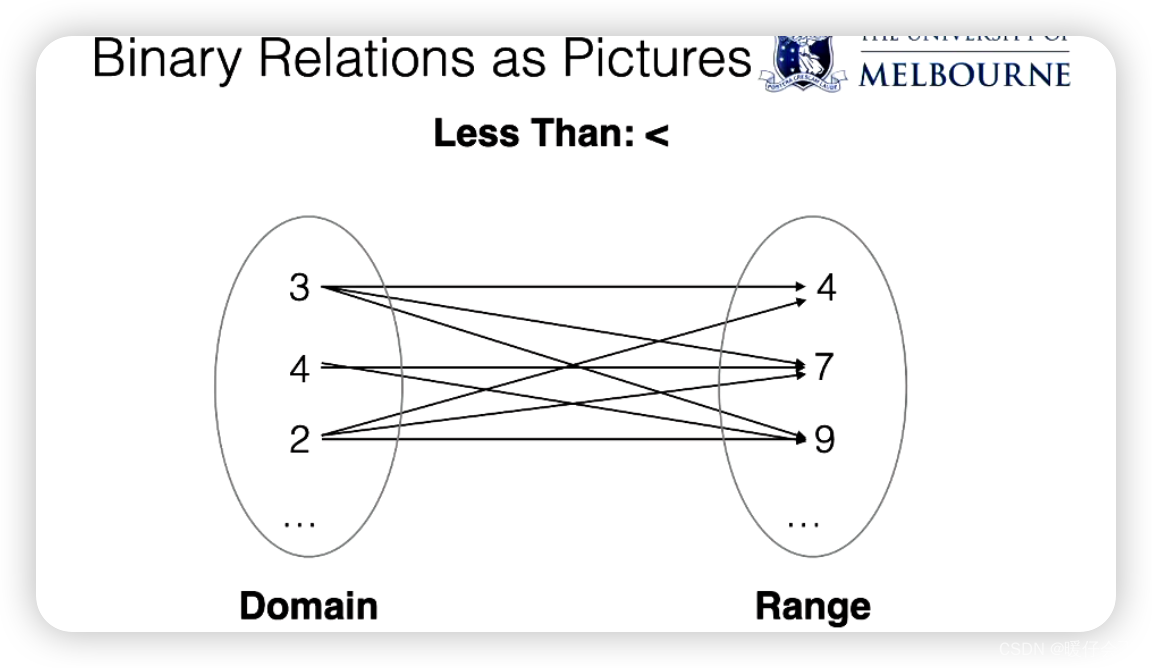

• 图中表示了 < 这种relation，这是一种二元关系，在二元关系中，我们定义一个 domain 一个 range，即 定义域 和 值域，例如：从 3 指向 4 的箭头 3 -> 4 表示了在这个关系中 3 < 4

• 在数学中，我们通常会用形式化的方法来表示两个 set 之间的 relation

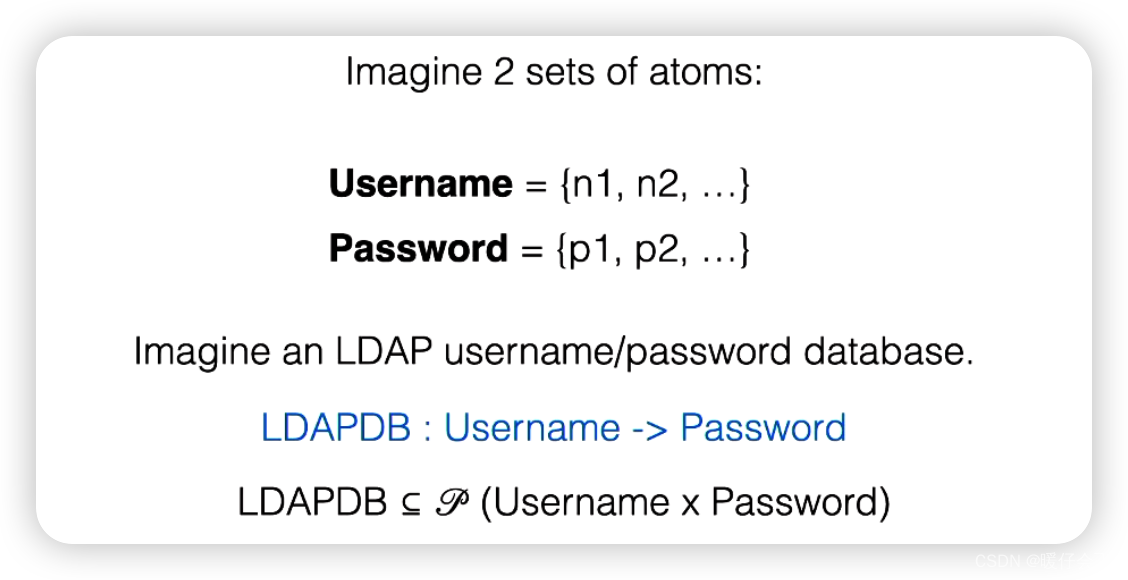

• 例如，我们现在有一个 set： username，其中包含了 username_1, .... username_n，还有一个 password 集合，其中包含 pass_1,....,pass_m， 那么如果我们有一个数据库 LDAP，代表 username -> password 的关系，那么我们可以表示 LDAPDB 为 LDAPDB 一定是 username 与 password 笛卡尔积组成的集合的一个子集，即 LDAPDB $\subset$ username × password


Functions 函数

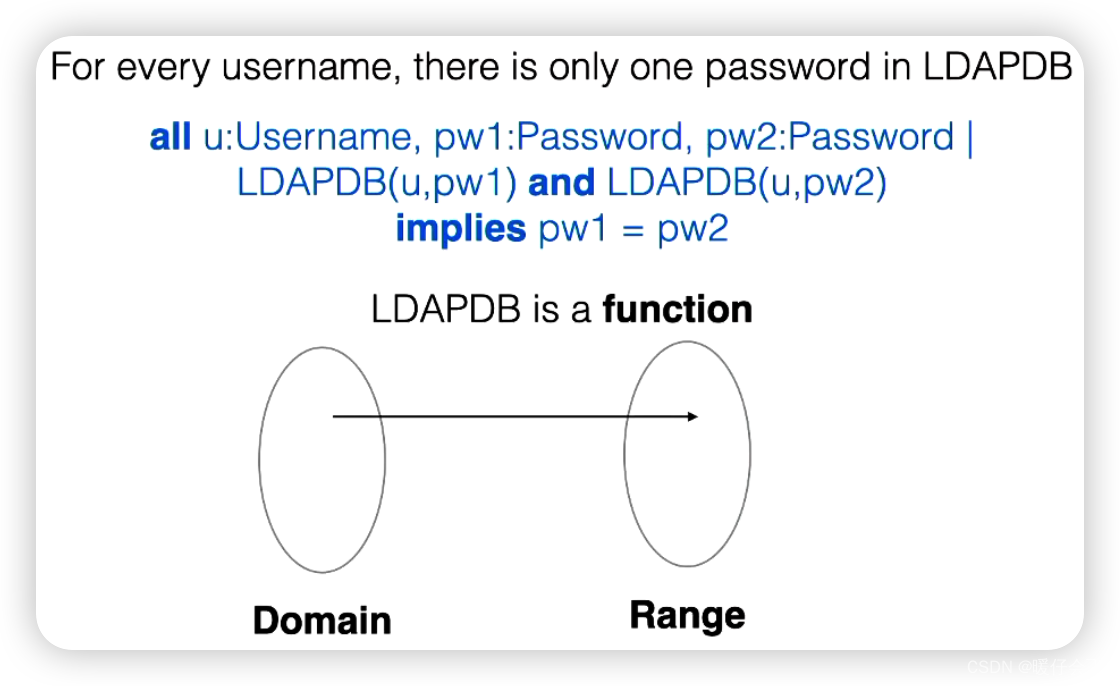

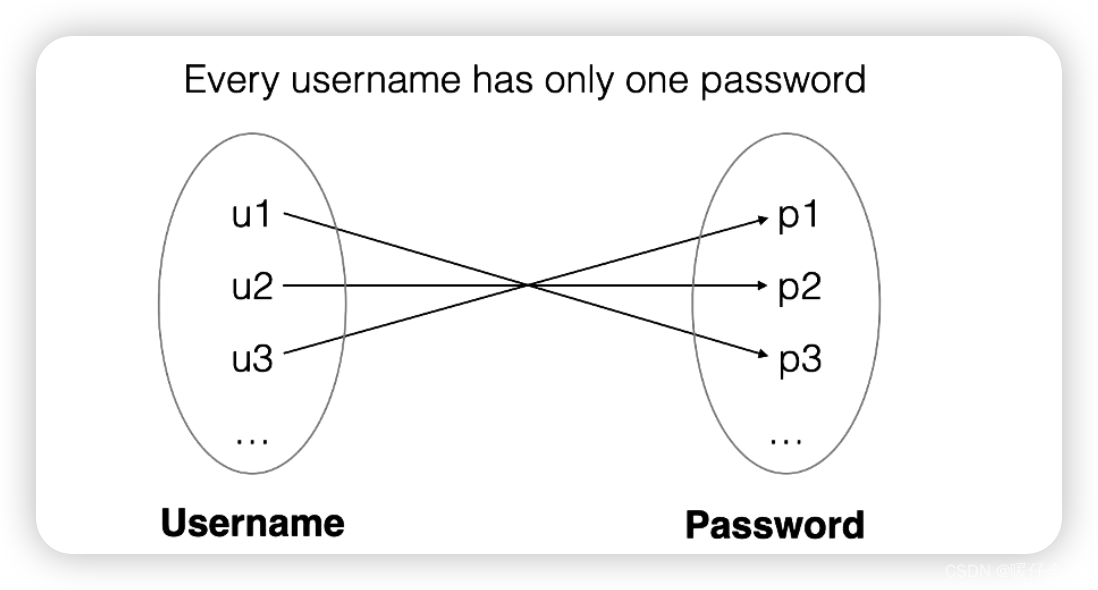

• 如果每个 username 只对应一个 password， 那么这种关系可以看做函数 function


Total v.s. Partial Function

• partial function 就是给定一个 username，未必会对应一个 password
• total function 则是一一对应的关系

Relation Operation 关系操作

add

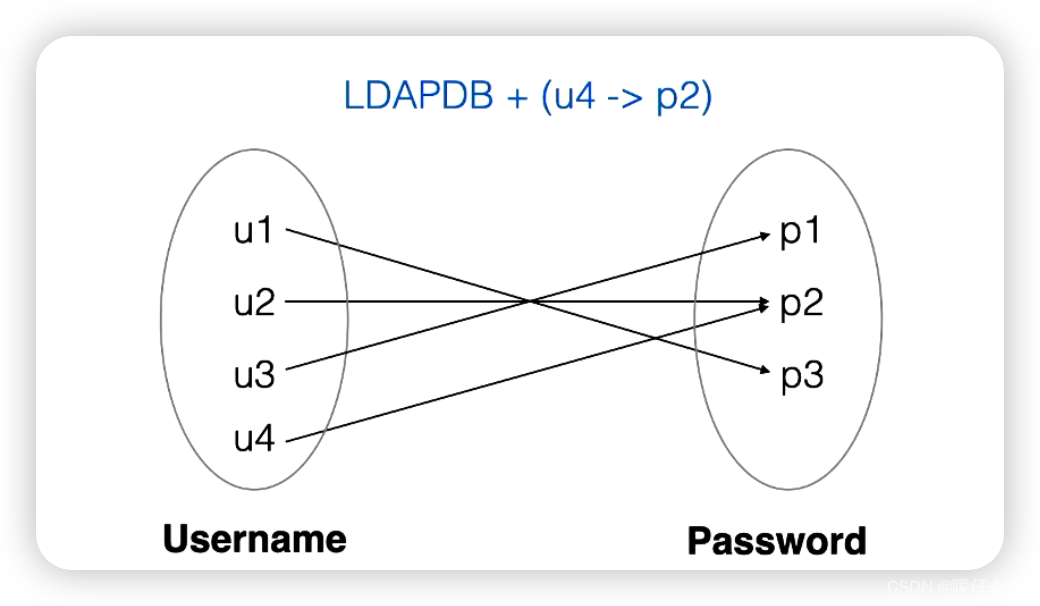

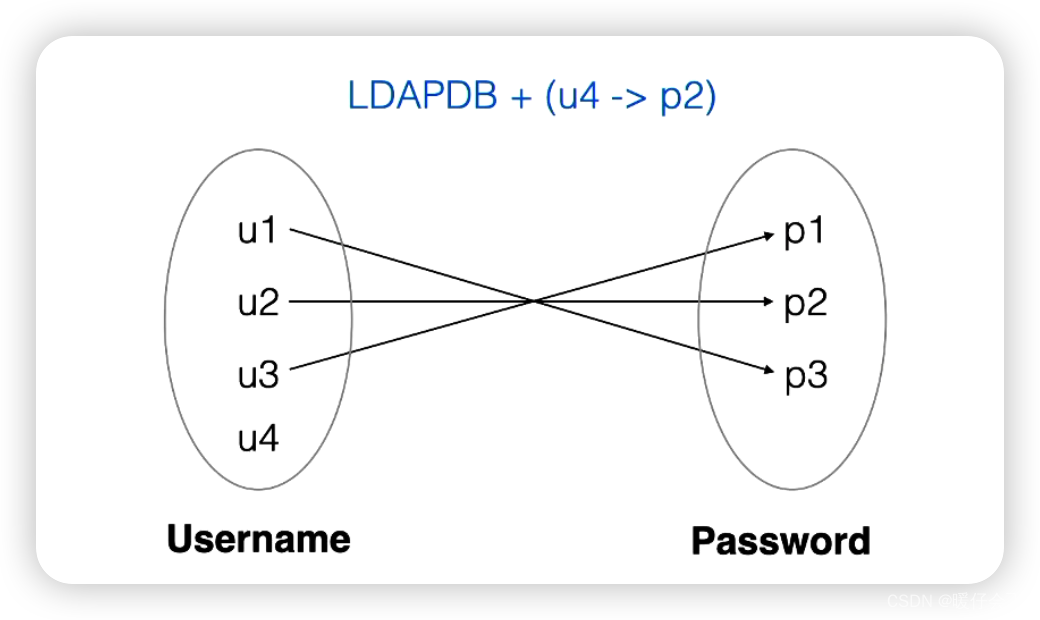

• 当我们已经拥有一组关系 relation: A -> B ，那么我们可以通过 + 这个操作符来扩展这个 relation，如图所示，我们在 relation 中增加了一个新的关系 (u4->p2)

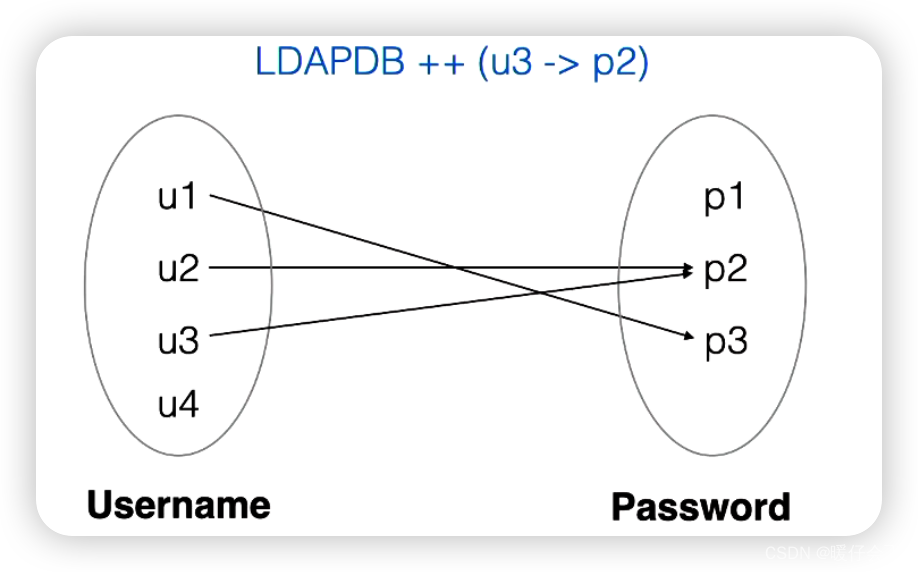

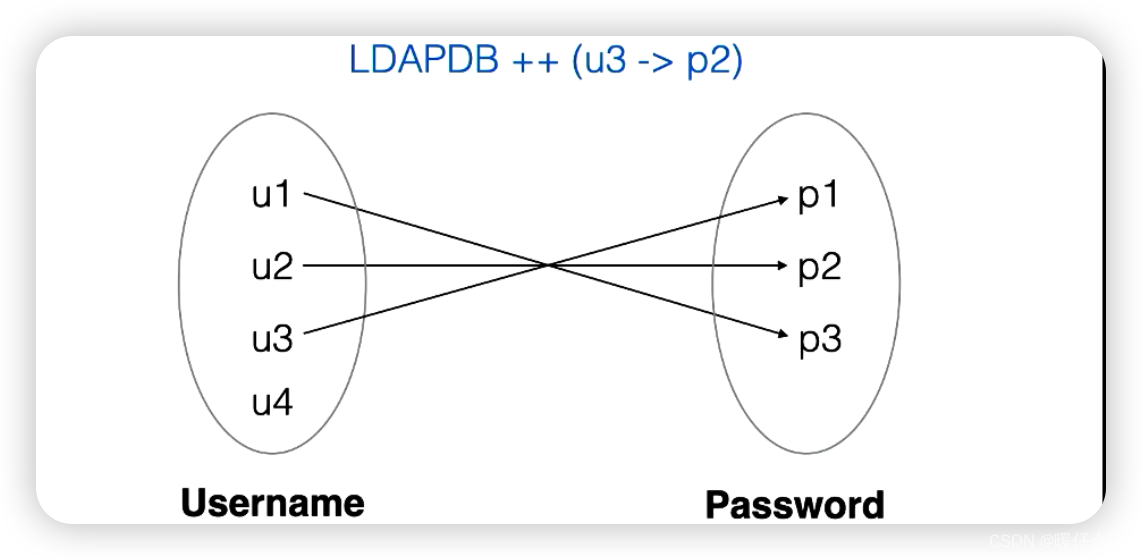

update

restriction

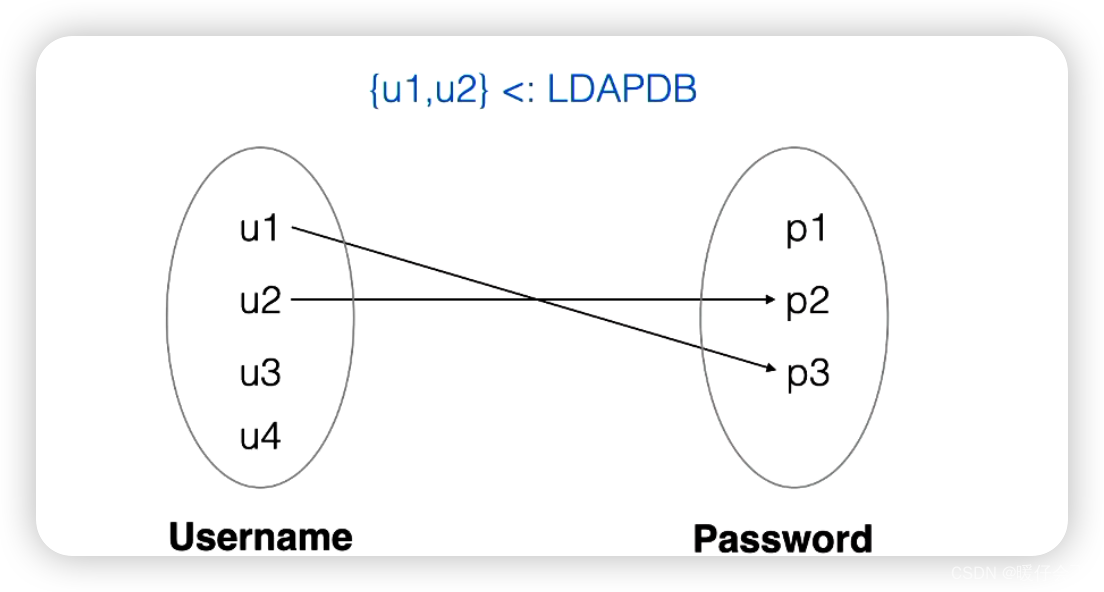

• 符号 <: 表示，只关心当前 relation 中的 u1 和 u2，其他的不管，有点类似于 filter 操作

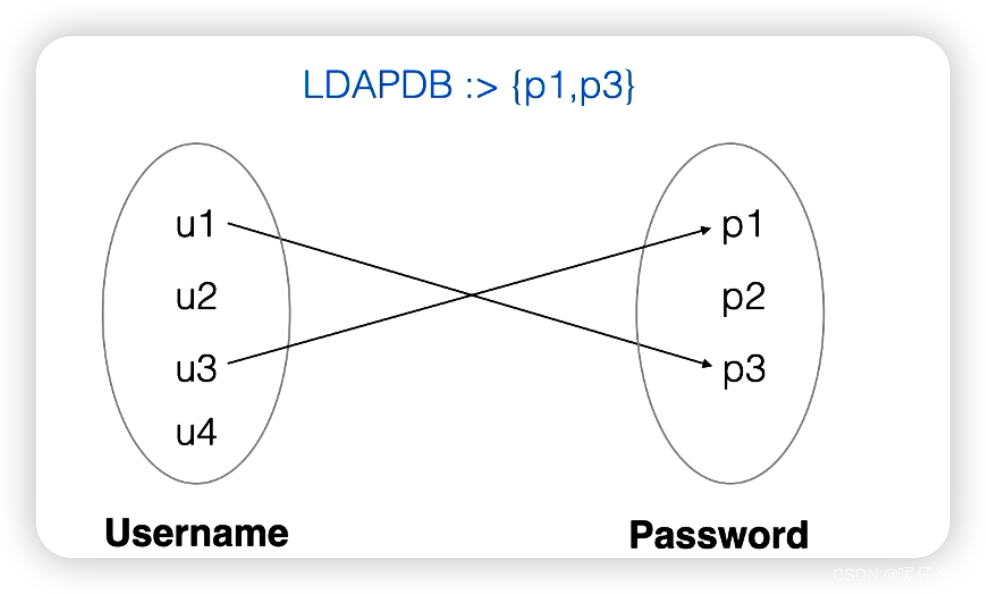

• 这个符号不仅可以用于 domain，还可以用于 range 端

• 这样的写法表示，我们只关心 {p1, p3} ，而不关心 password 中包含的其他内容

relation joins

• A.B 代表 join 操作

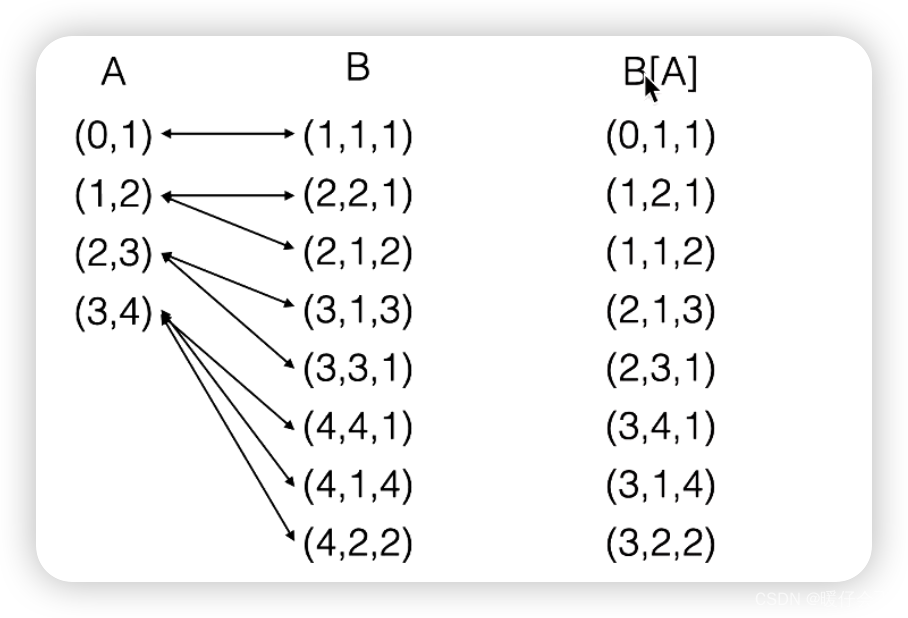

• 拿第一个 A 中的 (0,1) 举例子，它的最后一个位置的 1 与 B 中的 (1,1,1) 的第一个位置的 1 相同，因此他们可以 join，join 之后的结果表现为 A.B=(0,1,1) 因为他们共同的 1 被合并了，同样的，后面以此类推
• A.B 还可以表示为 B[A]:


function call 函数调用

我们已经知道了几点知识：

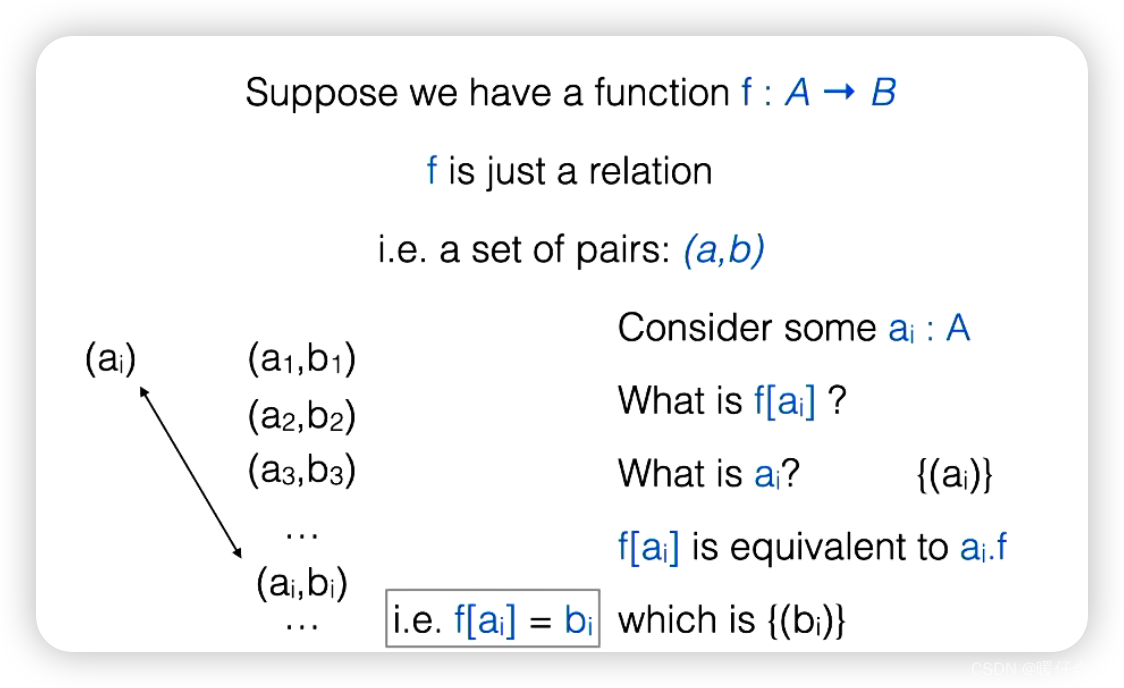

• 函数 f 是一组关系，包含了 (a1, b1), … (a_i, b_i) 的总共 i 个元组，由于 f 构建的是 A->B 的映射关系，因此我们可以写成 A->B
• join 操作可以表示为 A.B 等价于 B[A]

那么针对上述的知识，如果我们调用函数 f 并将 a_i 作为参数传入，会得到什么结果呢？

• 首先 a_i 相当于 {a_i}，所以 f[a_i] = {a_i}.f 也就是集合 {a_i} 与整个关系 f 的 join 操作
• 那么结果显而易见就是 (a_i) 只能匹配到 (a_i, b_i) 并进行联合，而共同的 a_i 被消掉了，因此最终的结果是 b_i 也可以认为是 {b_i}
