电压互感器V/V连接⽅式原理及应用

连接方式介绍

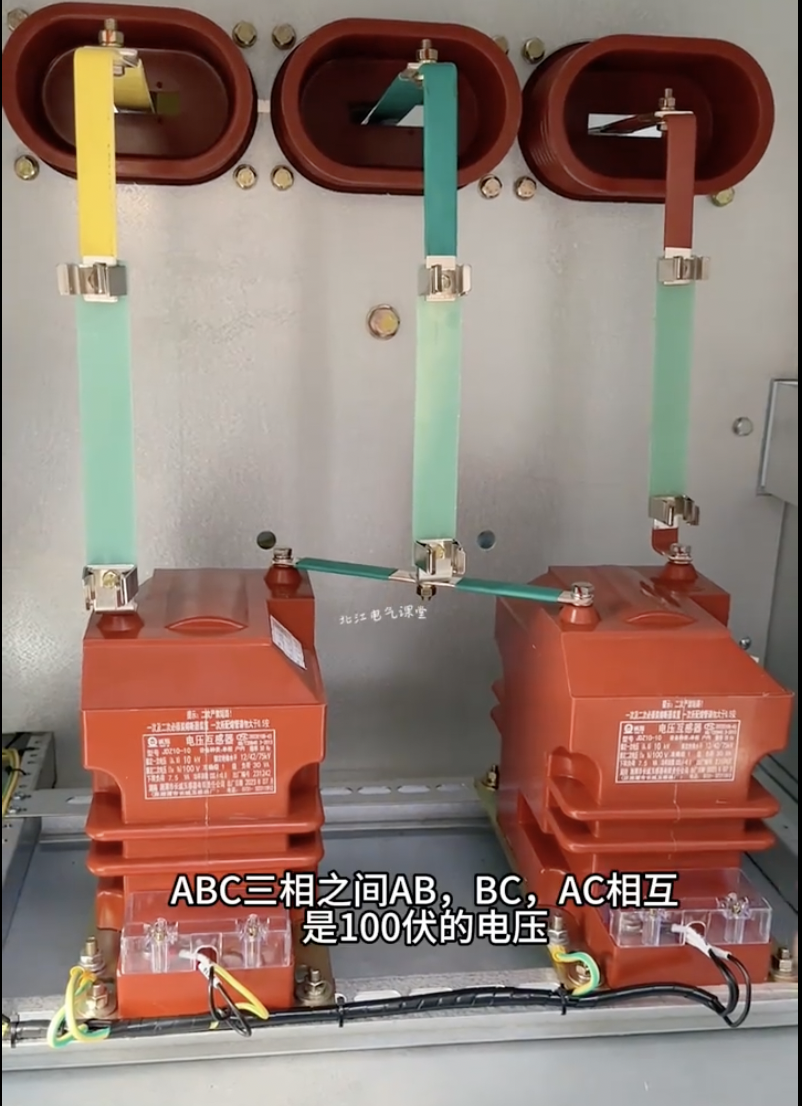

        两台单相互感器V/V连接有多种⽅式，通常接法是⾸尾连接法。电压互感器⼀次侧与⼆次侧接线柱傍都有标记。⽼标准⼀次侧⾸端为A，末端为X，⼆次侧⾸端为a，末端为x。新标准⼀ 次侧⾸端为A，末端为B，⼆次侧⾸端为a，末端为b。通常接线⽅式为⼀次侧AB-AB，⼆次侧ab-ab。实物接线图及接线原理图如下:

        Vv接线方法：遍及用于中性点绝缘

        系统或经消弧线圈接地的35KV及以下的高压三相系统，特别是10KV三相系统，接线来源于三角形接线，仅仅“口”没闭住，称为Vv接，此接线方法可以俭省一台电压互感器，可满意三相有功、无功电能计量的恳求，但不能用于测量相电压，不能接入监督系统绝缘情况的电压表。

电压互感器vv接法常见故障

        电压互感器（Voltage Transformer）的VV接法是常见的接线方式之一，它表示高压绕组和低压绕组均为相序一致的主绕组，且二者的极性一致。

        以下是VV接法常见的故障：

1. 二次侧开路故障：二次侧发生开路故障时，即低压绕组出现断路或连接不良，会导致互感器的输出信号失真或无输出。可能的原因包括接线螺栓松动、绝缘破损或接线错误等。

2. 绕组短路故障：高压绕组或低压绕组发生短路故障时，会导致电流异常增大，可能引起互感器过热、绝缘击穿，甚至损坏绕组。

3. 极性接反：如果高压绕组和低压绕组的极性接反，即两端极性颠倒，会导致互感器输出信号的相位相反，使得测量或保护系统运行不正常。

4. 绝缘击穿故障：互感器的高压绕组或低压绕组遭受绝缘击穿时，可能会导致互感器故障或损坏，甚至可能引起短路、火灾等严重后果。常见的击穿原因包括过电压、绕组表面污秽导致的闪络，或绝缘材料老化等。

二次绕组b相接地的原因

        互感器二次侧接地是为了人身和设备的安全，因为一旦绝缘损坏是高压窜入低压时，对可能在二次回路工作的继电保护人员和运行人员有危险，同时，二次回路绝缘水平低，若不接地，使绝缘损坏更严重。 从理论上讲，二次侧任何一项断头或中性点直接接地都可以。发电机的电压互感器二次侧大都采用b相接地，也有采用中性点接地的。采用b相接地的主要原因有：
（1）有的地方用两只单项电压互感器接成vv型作为三厢使用。为了安全，二次侧要接地，及地点通常采用两个绕组的公共点。为了接地方便和对称，习惯上总是把两只电压互感器一次侧绕组的首端分别接在a 相和b相上，而把公共端点接在b相上，于是就成了b相接地。
（2）采用b相接地可以简化同期系统的接线。因为，如果三组单项互感器一组采用Yy形中性点接地，一组采用VV性b相接地，在进行同期操作时则必须采用隔离变压器，否则会造成短路。而两组电压互感器采用b相接地后，就可省去隔离变压器，用线电压来检测同期，从而简化同期系统接线，减少电压回路的电缆芯数和同期断路器的档数。
        电压互感器二次侧采用b相接地点，一般放在熔断器之后，这是为了电压互感器一二次间绝缘击穿时，使二次b相绕组经b相接地点和一次侧中性点形成短路而烧坏。
        对于b相接地的三相电压互感器，应在二次侧星形接线的中性点加装一只220v的击穿保险，目的是：当电压互感器一二次间击穿而b相熔断器熔断时，使窜入低压的高电压击穿保险器，从而使电压互感器二次侧仍有保护接地。 装有距离保护的电压互感器，其二次回路均要求中性点接地，因为断线闭锁装置要求有零线。所以一般电站和变电站的10v及以上的电压互感器二次侧都是中性点接地的。
