两表法测三相功率原理及应用

        两表法测三相功率的原理是基于三相电路中电流和电压的矢量关系，以及基尔霍夫电流定律（ia+ib+ic=0）来进行的。以下是对该原理的详细解释：

一、基本原理

1. ‌电流和电压的测量‌：

   • 在三相电路中，通常会有三个电压和三个电流。两表法通过两个功率表来测量其中两个相的电流和它们之间的线电压。

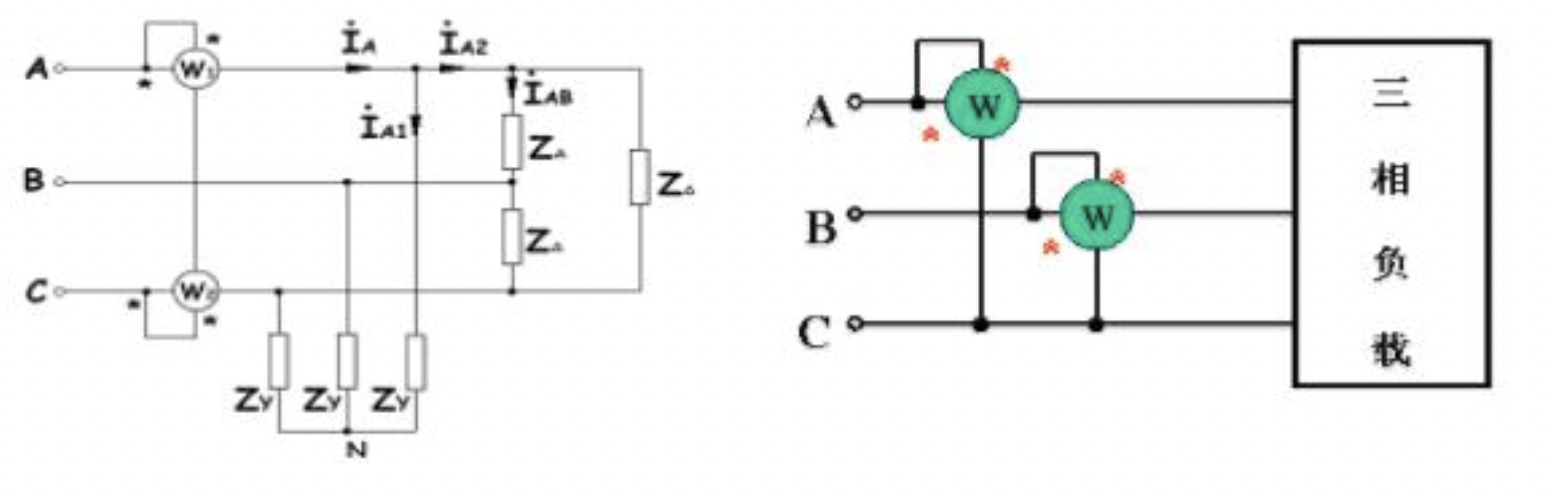

   • 两只功率表的电流线圈分别串接任意两相，但电流线圈的发电机端必须接到电源侧。
   • 两功率表的电压线圈的发电机端，必须分别接到各自电流线圈所在的相上，而另一端接在公共相上。

2. ‌功率的计算‌：

   • 每个功率表测量的都是它所连接的两相之间的功率。
   • 三相负载总功率P等于两个功率表读数值（W1和W2）的和，即P=W1+W2。
   • 当负载功率因数大于0.5时，两个功率表的读数都为正，直接相加即可得到总功率。
   • 当负载功率因数小于0.5时，其中一个功率表的指针可能会反偏（如W2）。此时，应将该表的电流线圈两个端钮反接，使指针正向偏转，但该表的读数应为负值。此时，三相总功率P=W1-W2。

二、适用场合

        两表法测三相功率适用于三相三线制电路，无论是对称还是不对称负载都可以使用。但需要注意的是，如果电路中存在不平衡负载，两表法可能无法准确测量总功率。

三、注意事项

1. 在进行实验操作前，请确保已经充分了解实验目的、原理和步骤。
2. 在连接功率表时，请务必注意电流线圈和电压线圈的正确连接方式，以避免测量错误或损坏仪器。
3. 在实验过程中，请注意观察功率表的读数变化，以及时发现和解决问题。

        综上所述，两表法测三相功率是一种基于三相电路中电流和电压矢量关系以及基尔霍夫电流定律的测量方法。通过合理连接功率表并正确读取数据，可以准确测量三相电路的总功率。

四、仪表测量原理

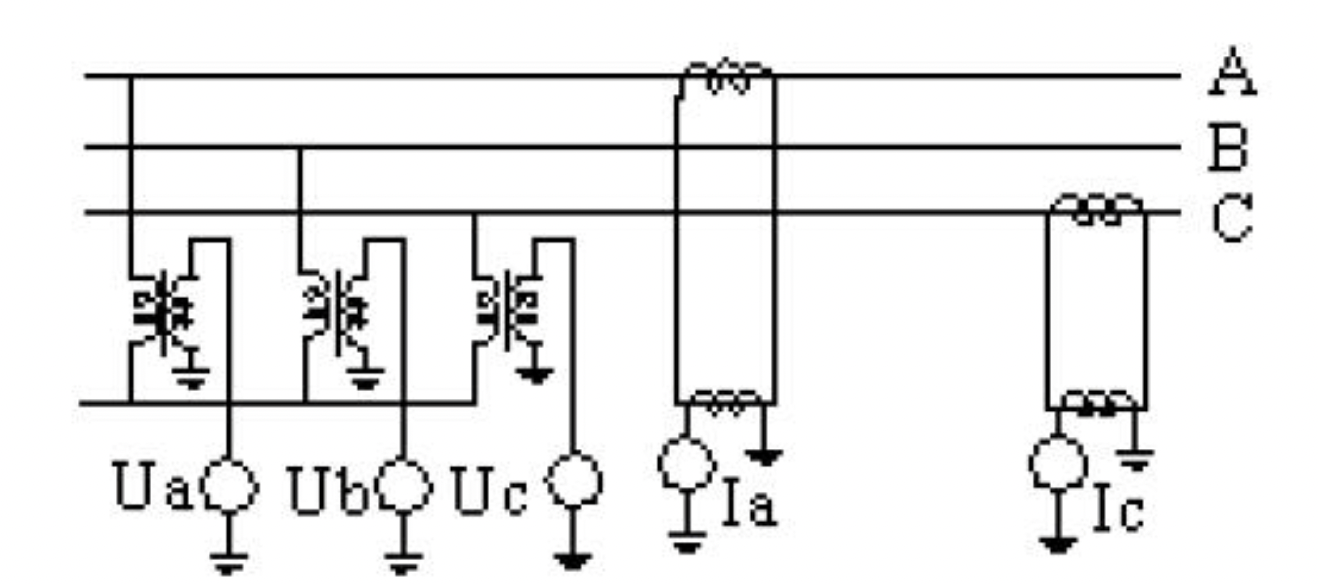

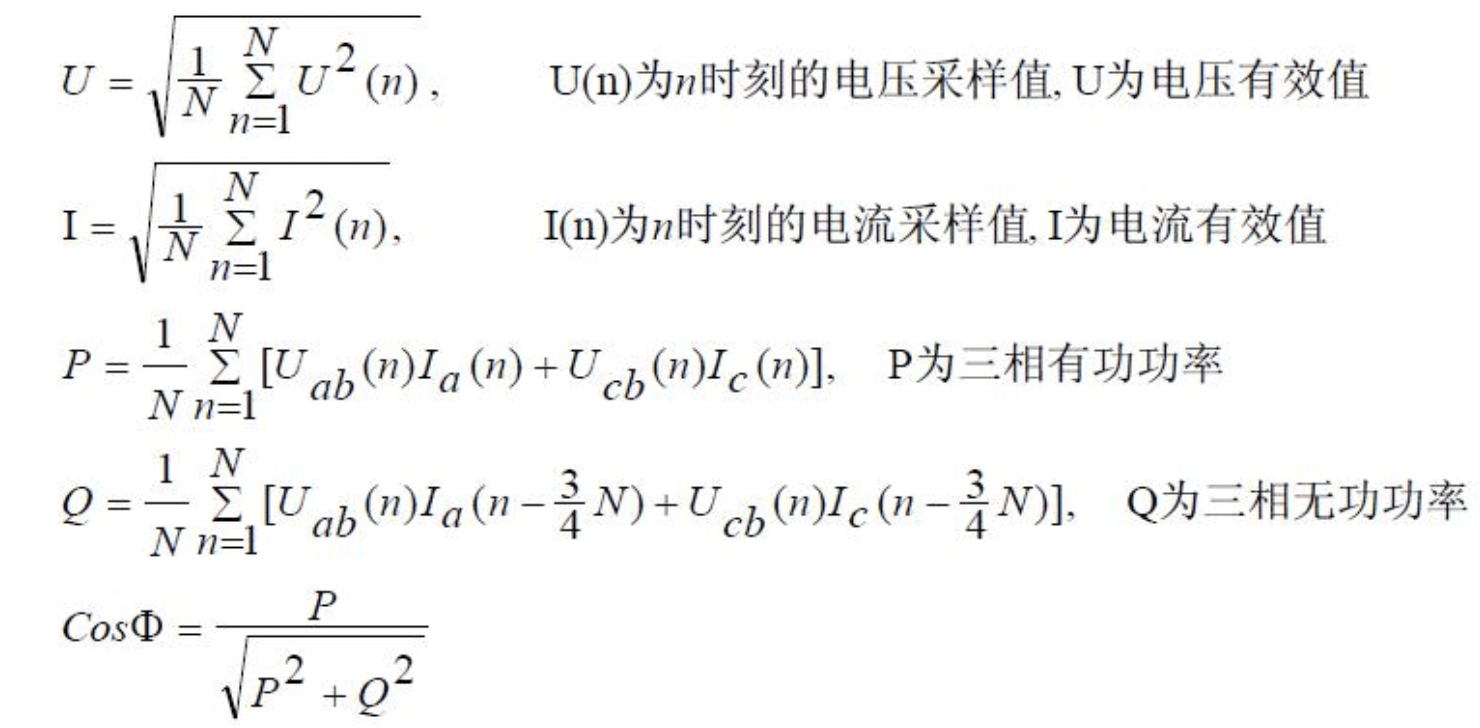

        假设采用的计算电压量为Uab和Ucb，采用的电流计算量为Ia和Ic，内部接线及计算公式如下：
