ACRN简介

ACRN 简介

1 整体架构简介

1.1 三种类型的 VM

• 先启动 VM：专有硬件资源；
• Server VM：直接访问硬件资源，提供device mode
• 后启动 VM ：通过 device mode 共享硬件资源。

1.2 三种场景

场景用来描述 ACRN 管理程序、VM 和软硬件资源的系统配置

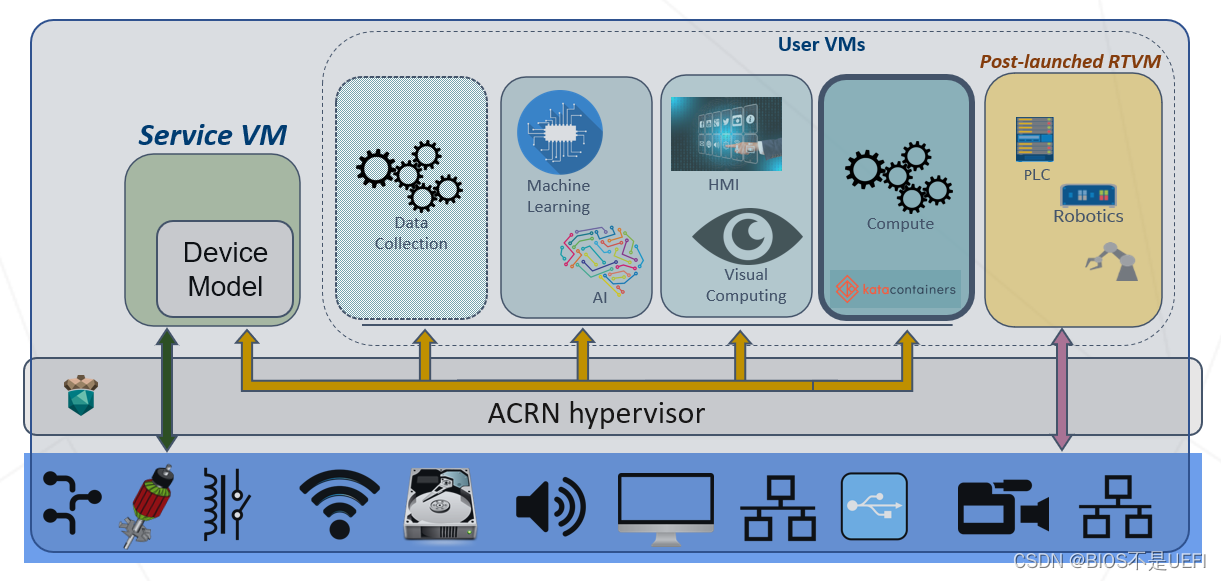

• 共享场景

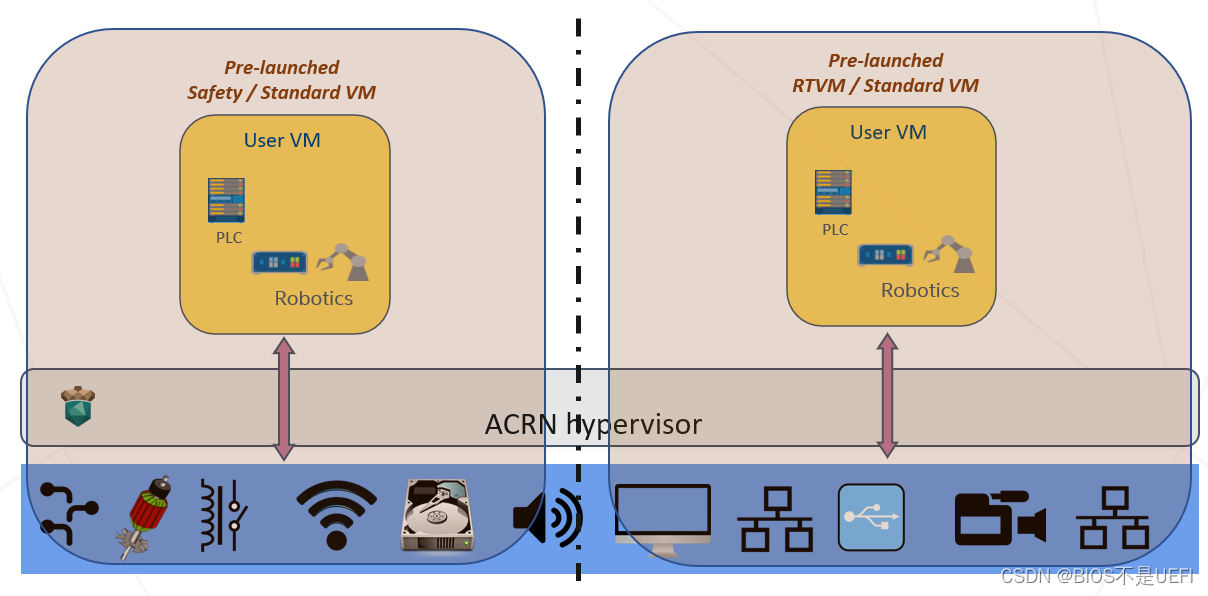

• 分区场景

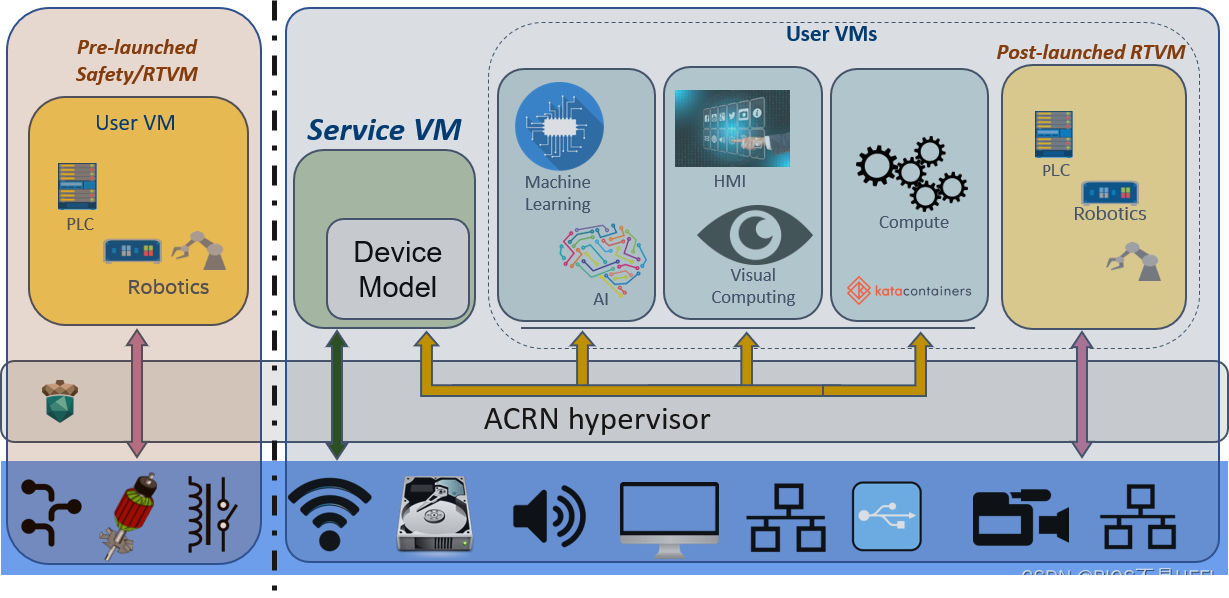

• 混合场景

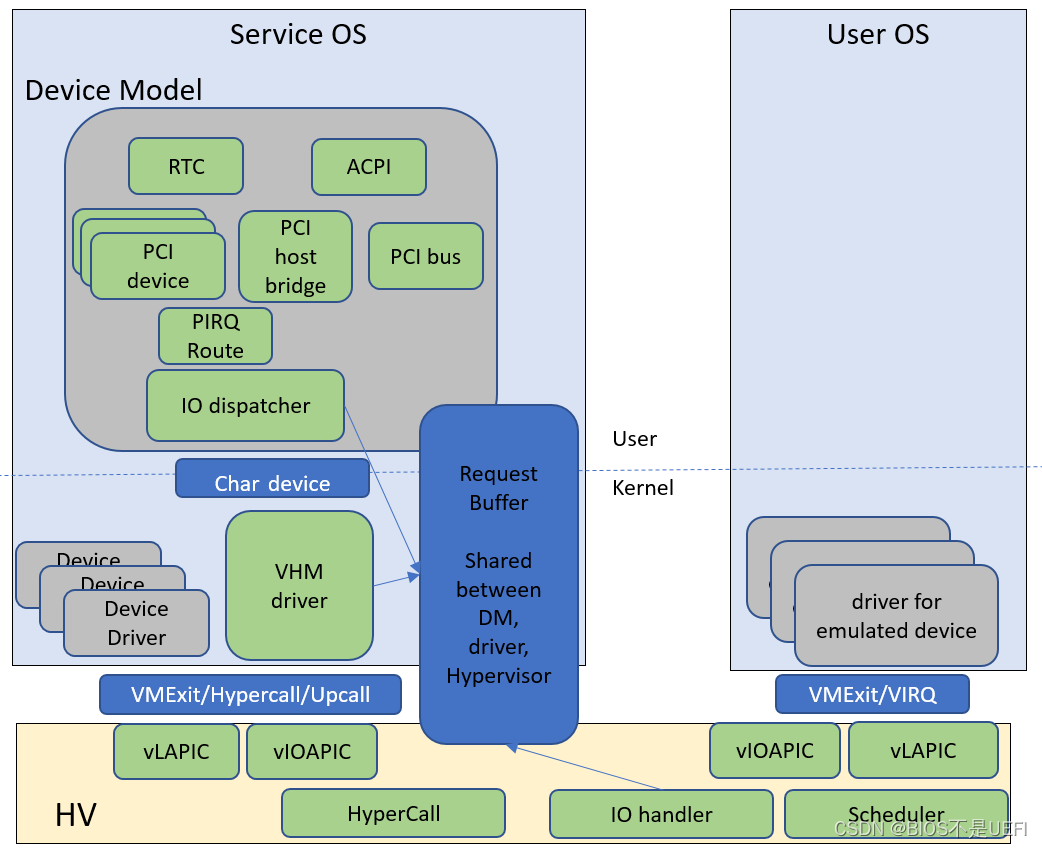

1.3 设备共享架构(device mode)

server VM 中 device mode 的三个子系统

• 设备仿真
• I/O 路径
• 设备驱动

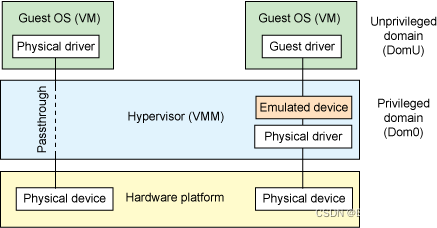

1.4 设备直通

直通设备由指定 VM 独占，与其他 VM 隔离

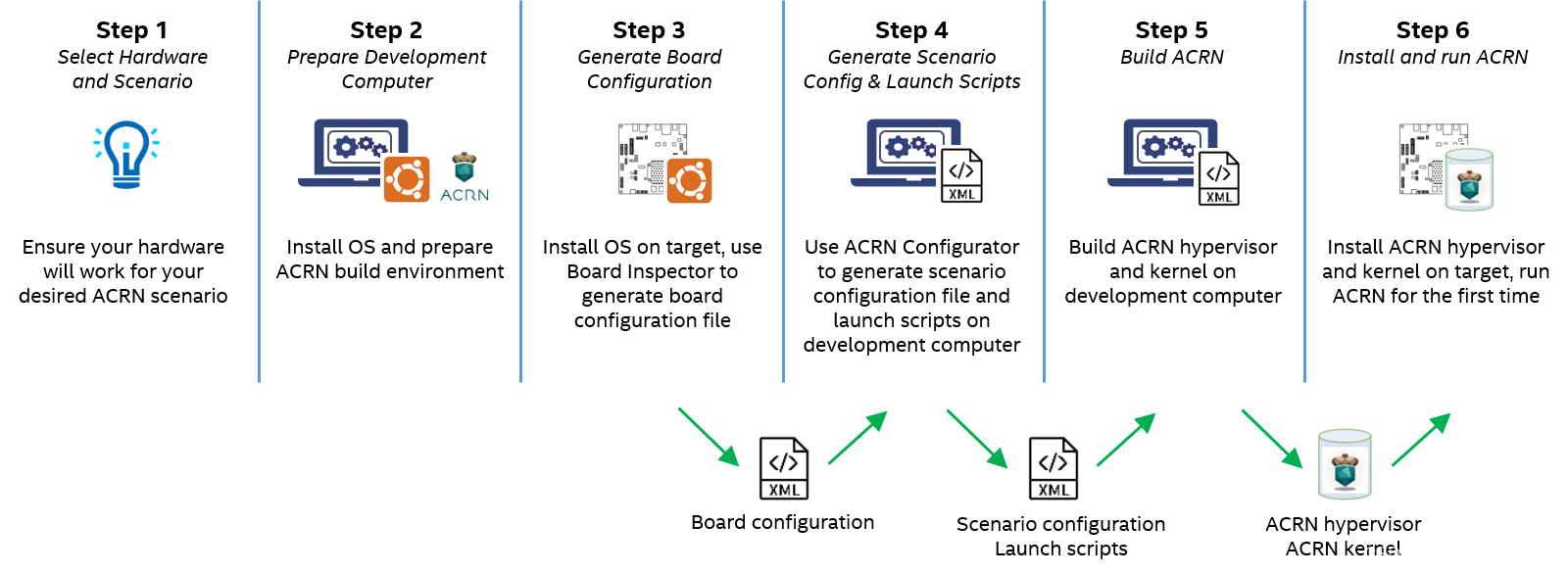

2 配置过程

2.1 ACRN 的构建

ACRN 的构建依赖目标板配置文件和场景配置文件。

ACRN 管理程序源代码提供了一个 makefile 来构建 ACRN 管理程序 bin 文件和相关组件。

2.2 目标板配置文件

使用工具：Board Inspector 生成目标板的硬件信息

2.3 场景配置文件

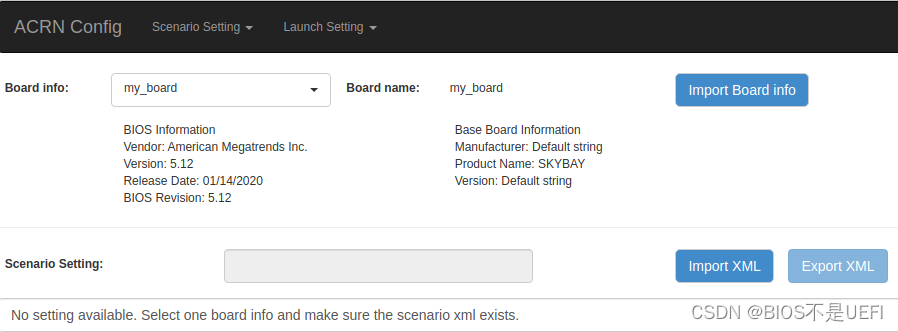

使用 ACRN acrn_configurator.py 图形化配置工具定义场景

场景配置文件包含了 hypervisor 、server vm 和 pre launch vm 的静态配置。

server vm 和 先启动 vm 只能在场景配置文件中静态配置， server vm 使用 acrn 提供的 Linux 内核源码来构建 server vm OS内核镜像。Linux 版本为：5.10.52 ,Ubuntu 镜像大小：2.4G

2.4 启动脚本

启动脚本用来启动 user vm，启动脚本由 ACRN 图形化配置工具生成，启动脚本定义了 user vm 的动态配置信息，在启动脚本中可以配置共享设备和直通设备。

3 ACRN 启动过程

4 在 USER VM 上运行 SylixOS

1. 获取 bspx86.elf 文件；

2. 构建 GRUB2 引导程序生成 EFI 文件；

3. 制作启动镜像文件 SylixOS.img；

4. 设置 gurb 配置文件 grub.cfg；

5. 在启动脚本中指定 SylixOS 启动镜像的存放路径；

   acrn-dm -A -m $mem_size -s 0:0,hostbridge -U 615db82a-e189-4b4f-8dbb-d321343e4ab3 \
      --mac_seed $mac_seed \
      $logger_setting \
      -s 7,virtio-blk,/home/acrn/acrn-work/SylixOS.img \
      -s 8,virtio-net,tap_YaaG3 \
      -s 6,virtio-console,@stdio:stdio_port \
      --ovmf /usr/share/acrn/bios/OVMF.fd \
      -s 1:0,lpc \
      $vm_name


6. 在 server vm 中运行启动脚本；
