比特平面分层

originalImg = imread('C:\Users\Administrator\Desktop\lenna.jpg');
tempImg = originalImg;

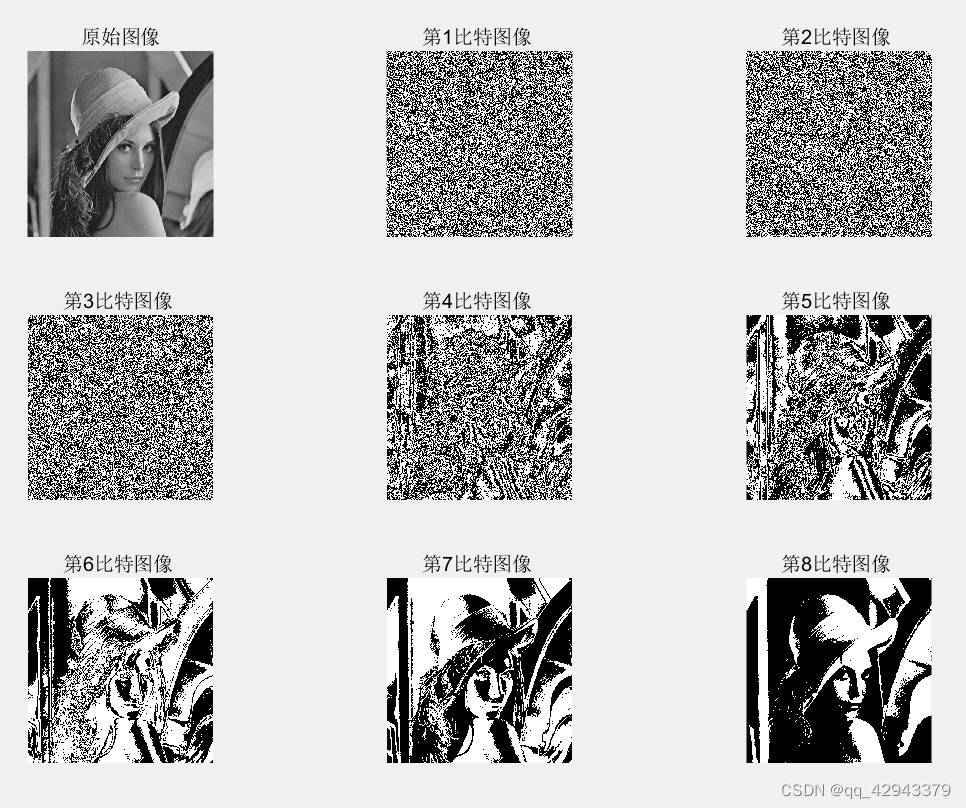

figure;
subplot(3,3,1);
imshow(originalImg);
title('原始图像');
height = size(originalImg,1);
width = size(originalImg,2);
for n = 1:8
    for i=1:height
        for j=1:width
            gray =bitand( originalImg(i,j), 2^(n-1) );%位与操作判断
           if(gray==2^(n-1))
                tempImg(i,j) = 255;%二值化 突出比特平面
            else
                tempImg(i,j) = 0;
           end
        end
    end
    subplot(3,3,n+1);
    imshow(tempImg);
    title(['第',num2str(n),'比特图像 ']);
end

也就是其第七平面分为了4部分：
即：0-63 （0） 64-127 （1） 128-191 （0）192-255（1）
第六比特平面分为了8部分，以此类推第五比特平面分为了16部分，最低比特平面要被分为255部分，这也就解释了为什么课本例子中图像中有那么多噪声，原来分了这么多部分！



01000000

00000000 - 00111111     0

01000000 - 01111111     1

10000000 - 10111111     0

11000000 - 11111111      1
