CREO工程图-如何做阶梯剖面图

比如说我们需要看到一个加工件每个孔的截面形状如何，如果从俯视图看，仅仅只能看到表面的孔位置，加工的人也可能不太懂图纸表达的意思，所以阶梯截面图的用处就来了。

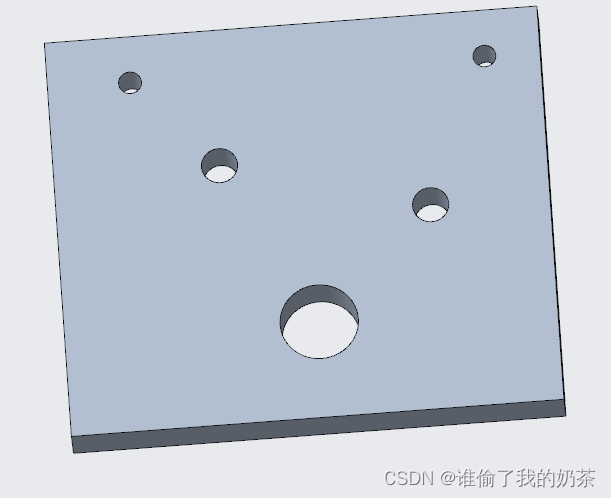

首先，我大致画了一个有孔的图如下：

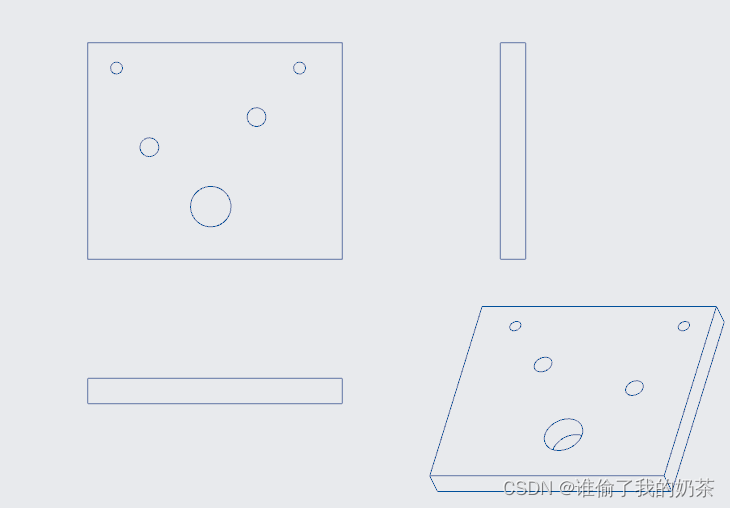

然后创建工程图把三视图大致放进去

接下来进入正题

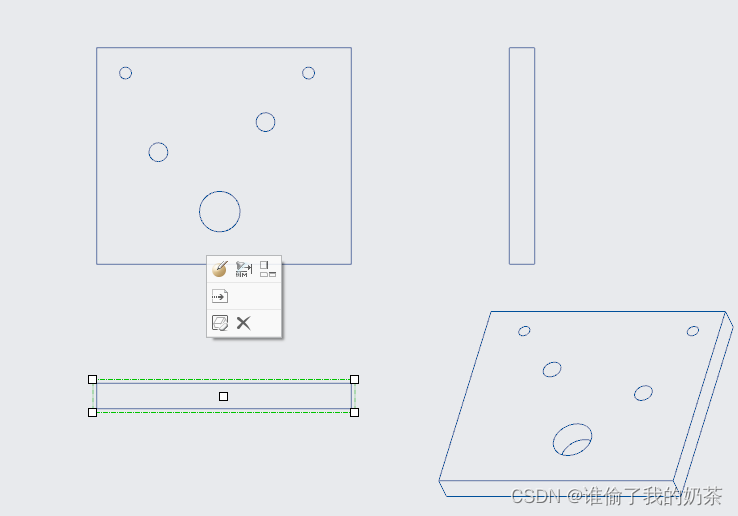

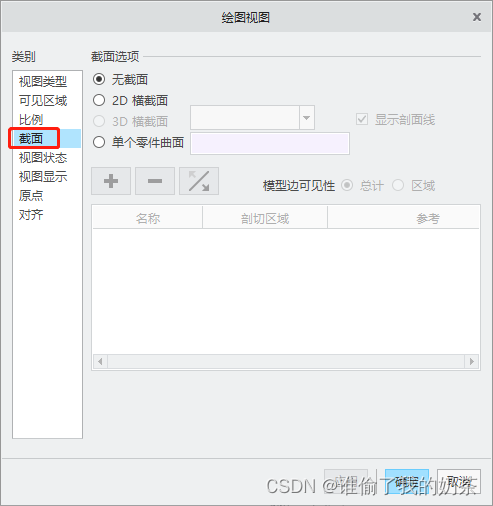

双击想要需要展示截面的试图

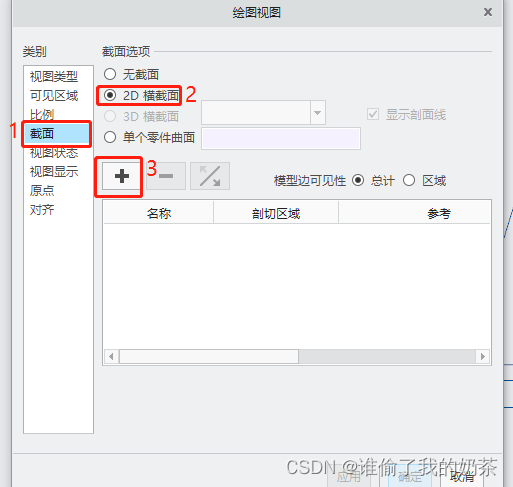

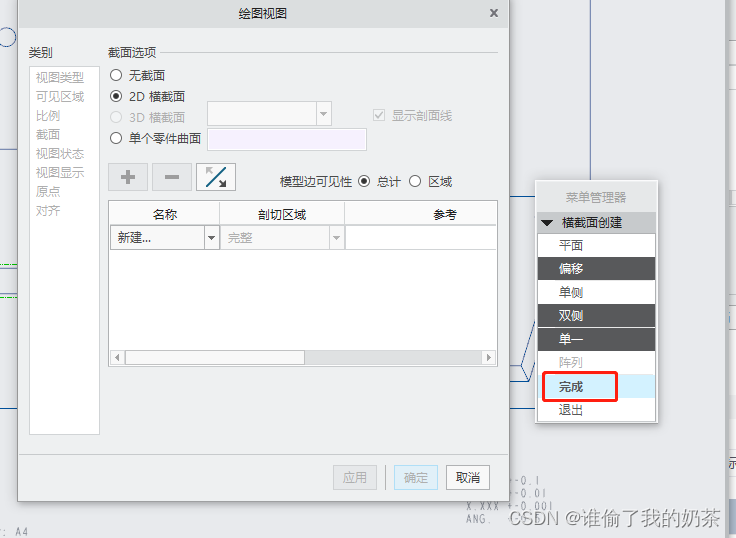

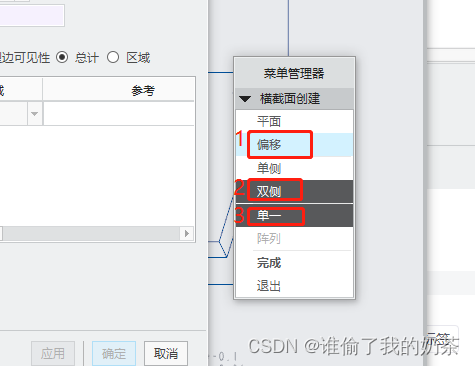

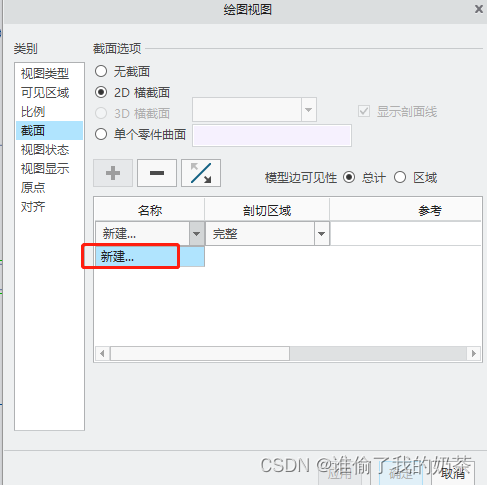

下面以图示的方式展示说明操作

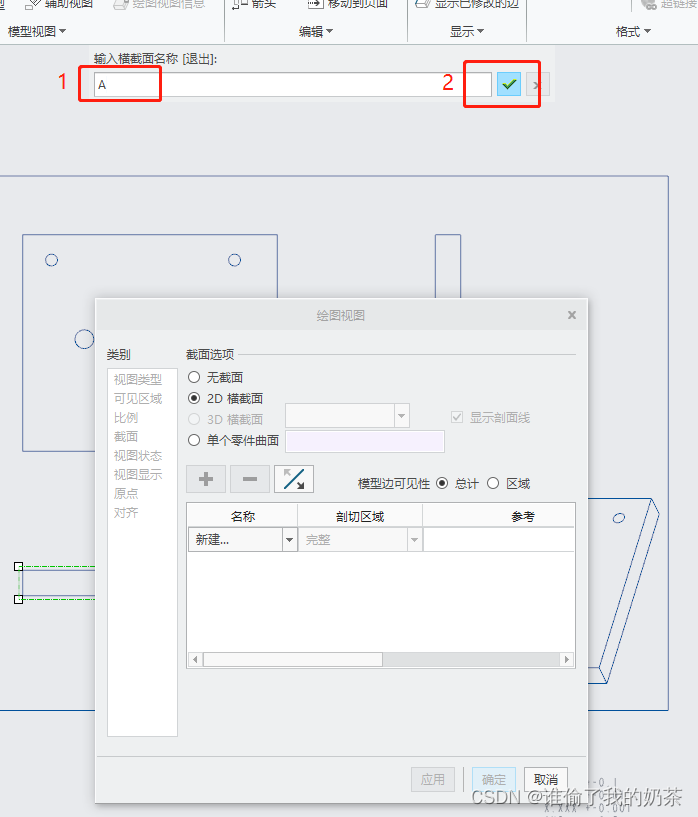

在上方弹出的命名框中输入名字

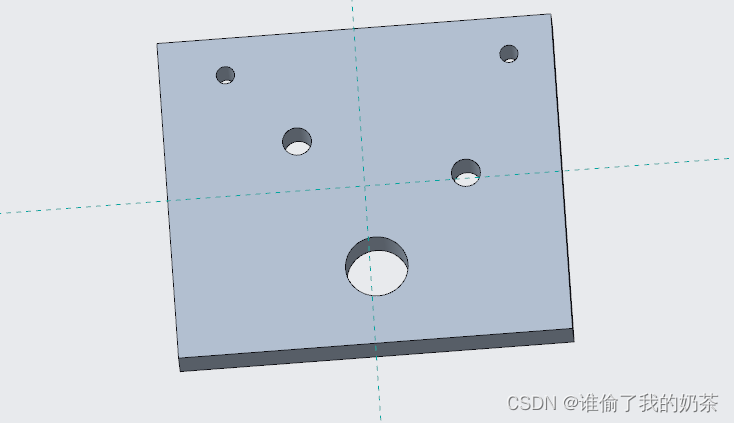

此时截面转换到3D图，如下图，并且旁边有个小菜单。

这个小菜单的意思直接理解就行

设置草绘平面

有两项，“使用先前的”是之前用的的平面进行画线，后面你用多了就知道，“新设置”就是新平面的意思。我们这里选择“新设置”；

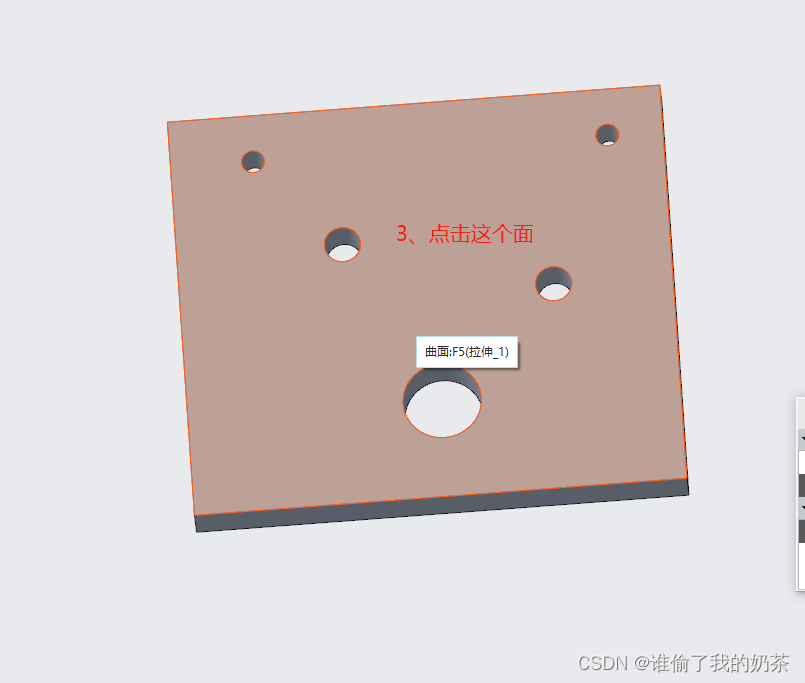

设置平面

这个也好理解就是你用平面作为画线面还是基准作为，我这里就从平面画线就好。

点击确认

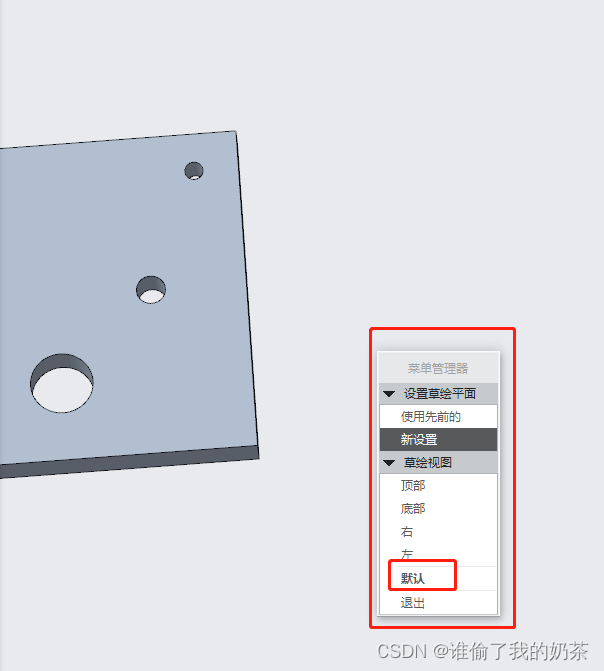

按照自己的方式选择试图方式，我这里选择默认

此时进入草绘截面

摆在，并且画线

按照草绘的方式画线就好

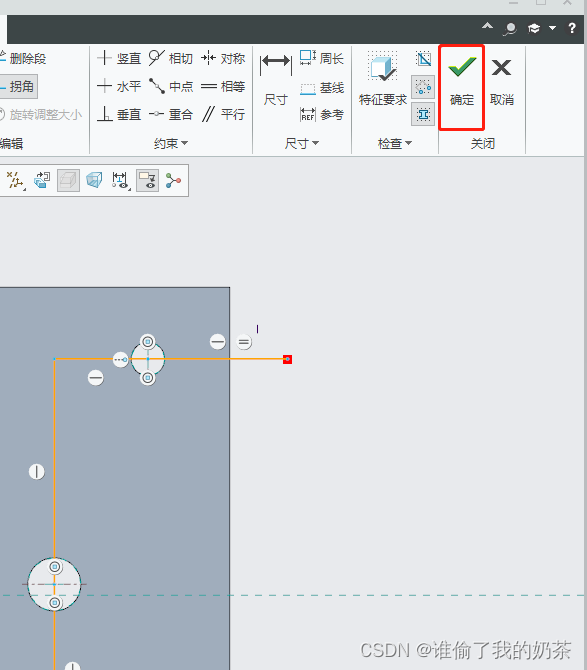

画好后，打勾

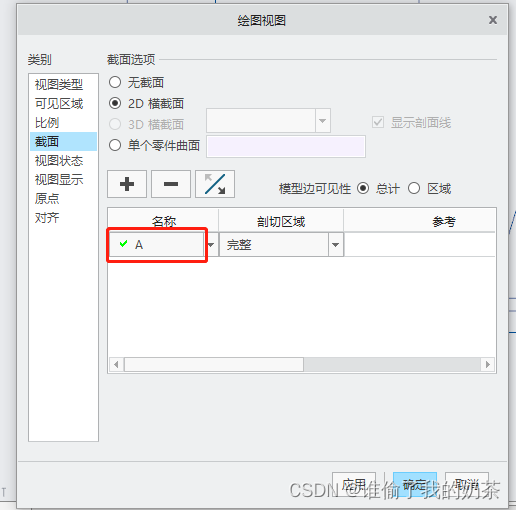

然后画面回到工程图，并且多了个A的选项了

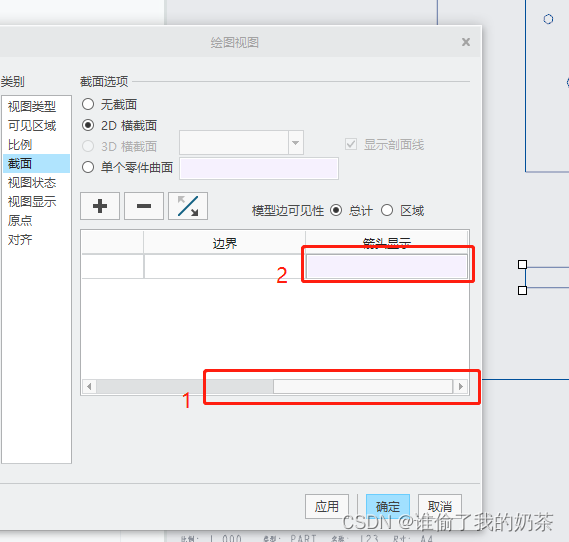

然后往右边滑到底，点击箭头显示的那个窗口，选择是从剖试图的另一个视角图

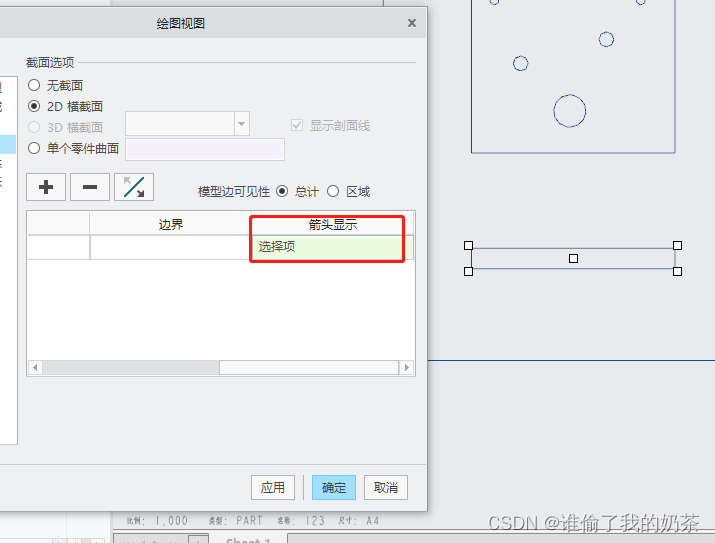

点一下

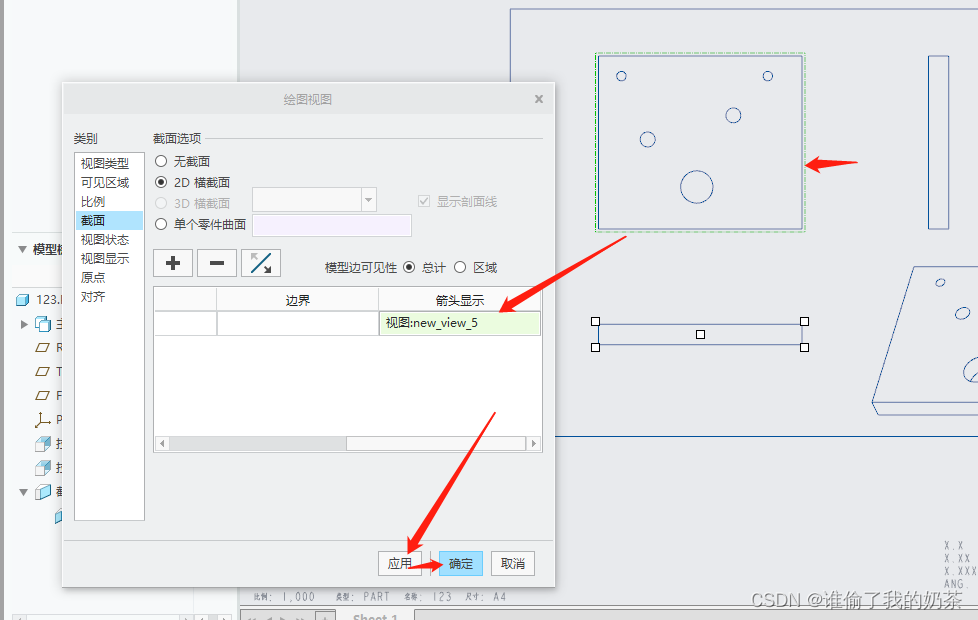

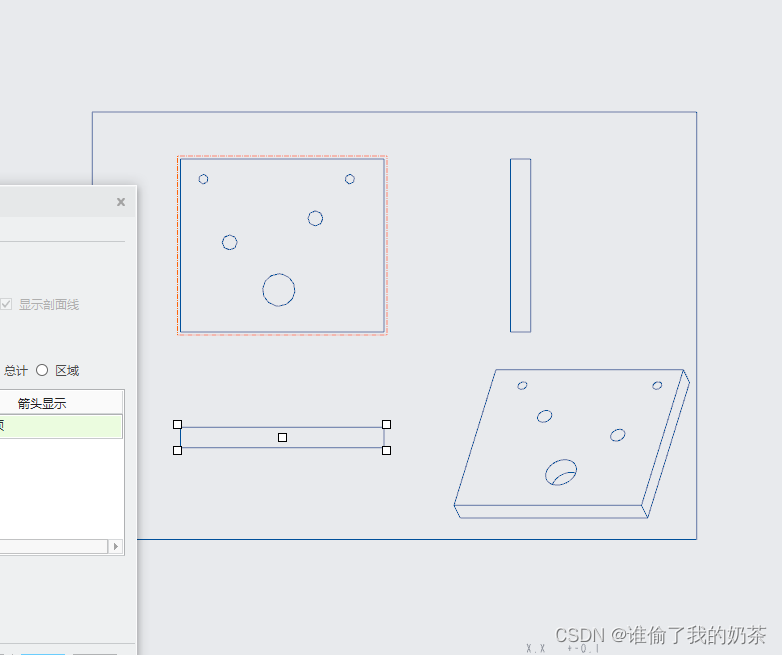

我这里选择俯视图了，鼠标过去会有虚线框。

然后

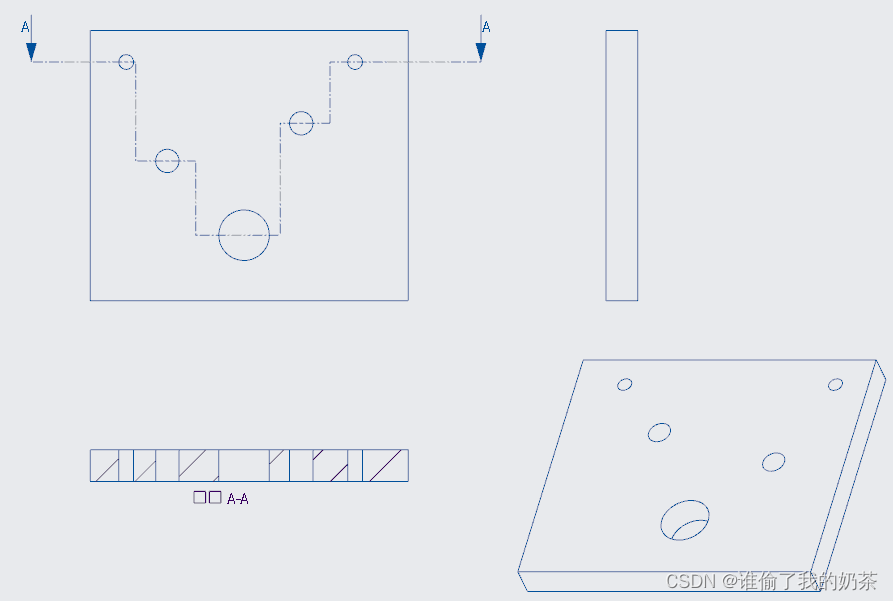

至此，看到了截面图了
