一、背景

如果了解当前自己遇到的是什么问题，可跳至第二步

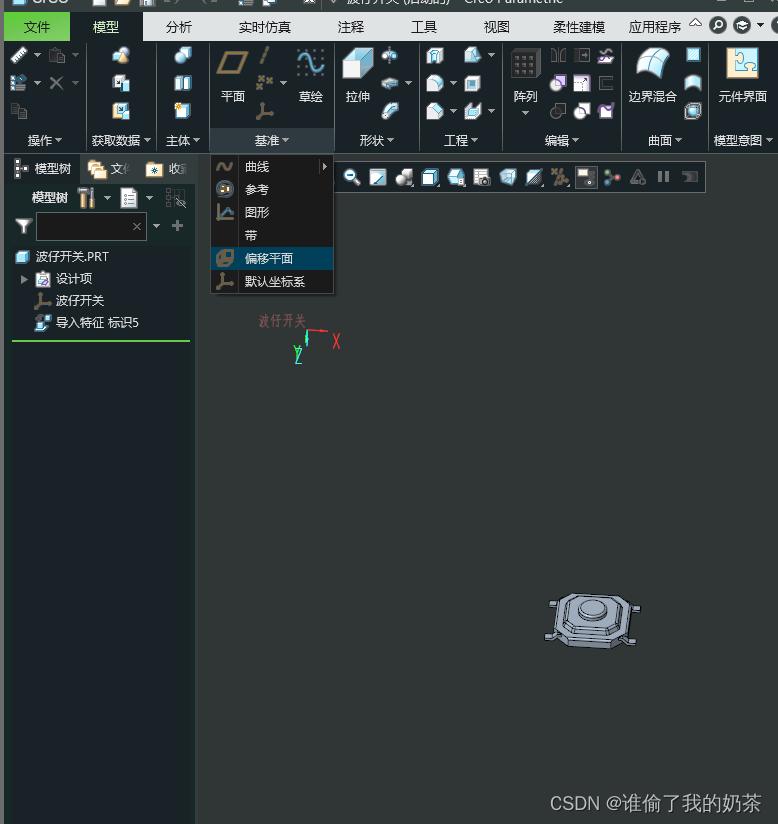

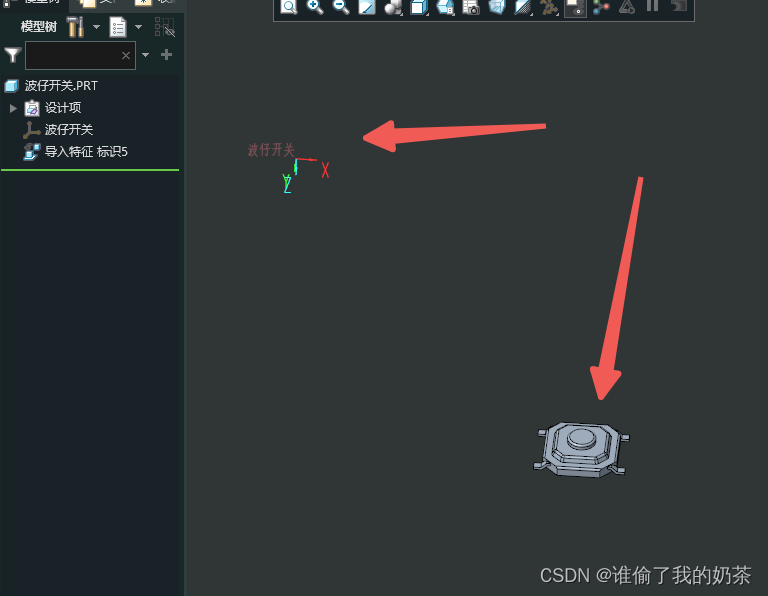

打开一个是stp文件，如下图所示，当前看到了坐标系和3D图形六亲不认，如果是简单的模型3D图按着面建立基准平面也是可以的，但是如果是奇形怪状的根本没法建立中心的X\Y\Z的基准平面。

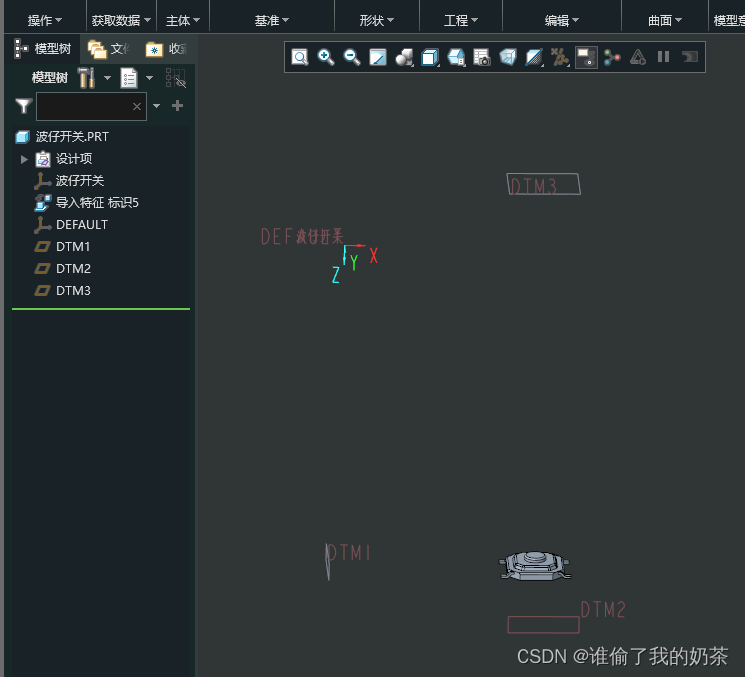

下面我按照上图建立“偏移平面”看看

很明显三个平面都没在3D模型的居中面上，这样会导致我们后续建模或者装配会很麻烦的。

二、创建准确的坐标系和建立居中的平面

1.在模型上草绘个直角线（视3D模型的问题来定义直角线怎么画），我选择了下图箭头的面作为草绘面
