RK3568-适配phy芯片ip101gri

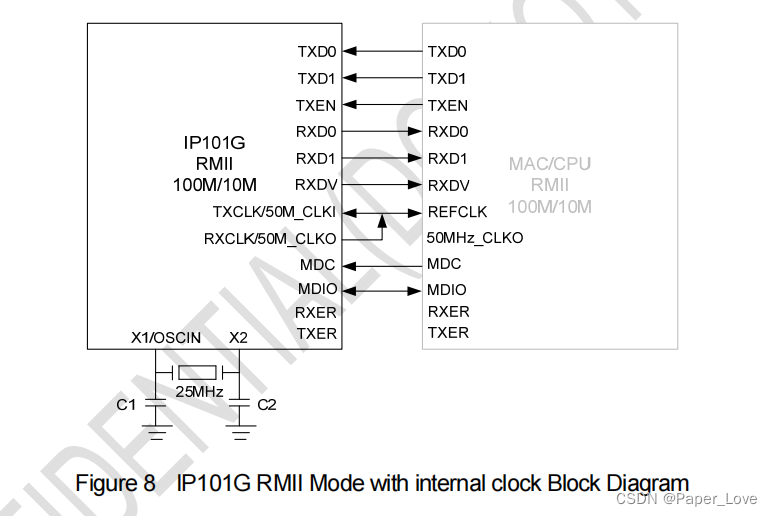

硬件原理图

在这里插入图片描述

上图为外部晶振为phy芯片提供25M工作时钟。
实际硬件为RK3568-mac给phy芯片提供25M工作时钟。
phy数据时钟引脚50M_CLKO连接50M_CLKI和RK3568-CLKINOUT引脚,phy芯片为mac提供50M参考时钟。
For RMII,
 "input" means PHY provides the reference clock(50MHz),
 "output" means GMAC provides the reference clock.

mac和phy

tx_clk和rx_clk分别由mac和phy提供。
mac可以给phy提供25M工作时钟
phy芯片本身需要一个25M工作时钟,phy芯片还有一个输出管脚,可以给mac提供参考时钟。

修改设备树

&gmac1_clkin{
		clock-frequency = <50000000>;
};

&gmac1 {
		phy-mode = "rmii";													//主要分为rmii和rgmii模式
		clock_in_out = "input";												//时钟方向
		assigned-clocks = <&cru SCLK_GMAC1_RX_TX>, <&cru SCLK_GMAC1>, <&cru CLK_MAC1_OUT>;  		//时钟
		assigned-clock-parents = <&
