IMX6ULL网络环境搭建---电脑WIFI上网、开发板和电脑通过USB转网口连接

一、准备工作

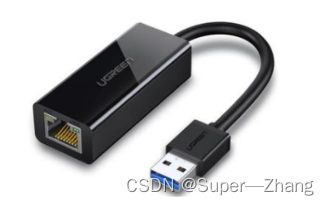

1. 使用场景：一般电脑都是有一个以太网网口的，但是一些超薄本、商务本电脑没有以太网网口，这样并不方便我们的开发。我们可以使用 USB 转网口设备来给电脑拓展出一个以太网网口，因为开发板必选通过有线的方式连接到电脑上。USB 转网口设备如下图所示。

2. 设备：电脑（Windows）、 Linux 开发板（出厂系统）、直通网线、USB 转网口。

二、设置

1.VMware设置

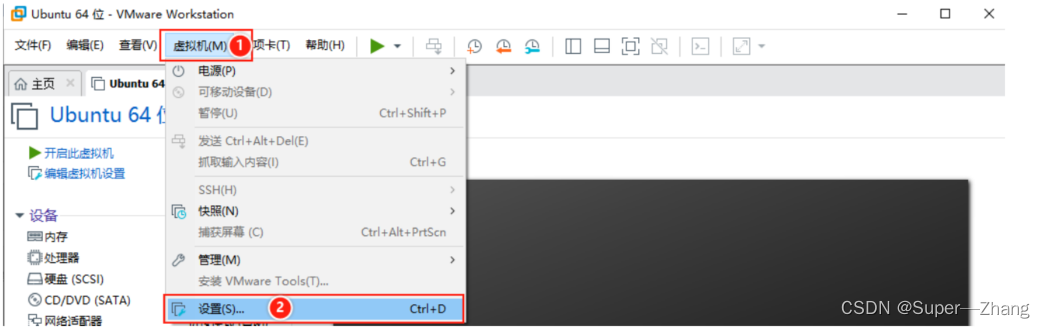

打开 VMware Workstation Pro 里的 虚拟机 -> 设置

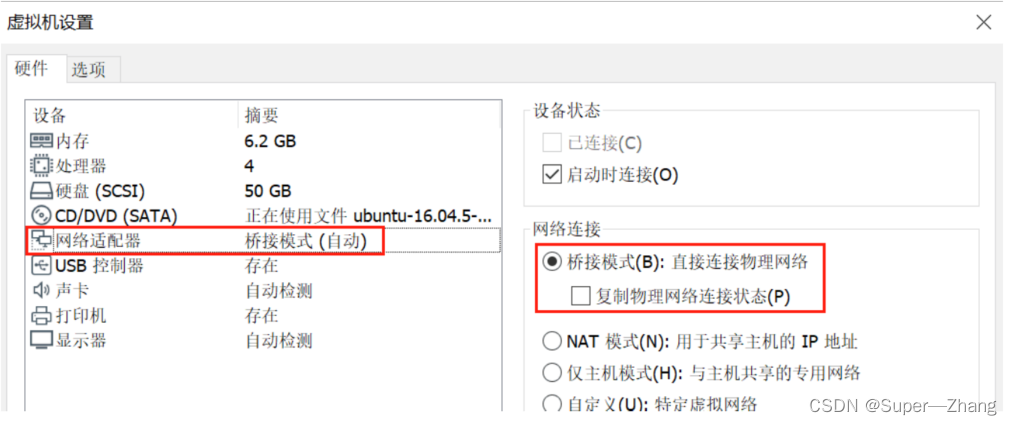

设置网络适配器为桥接模式

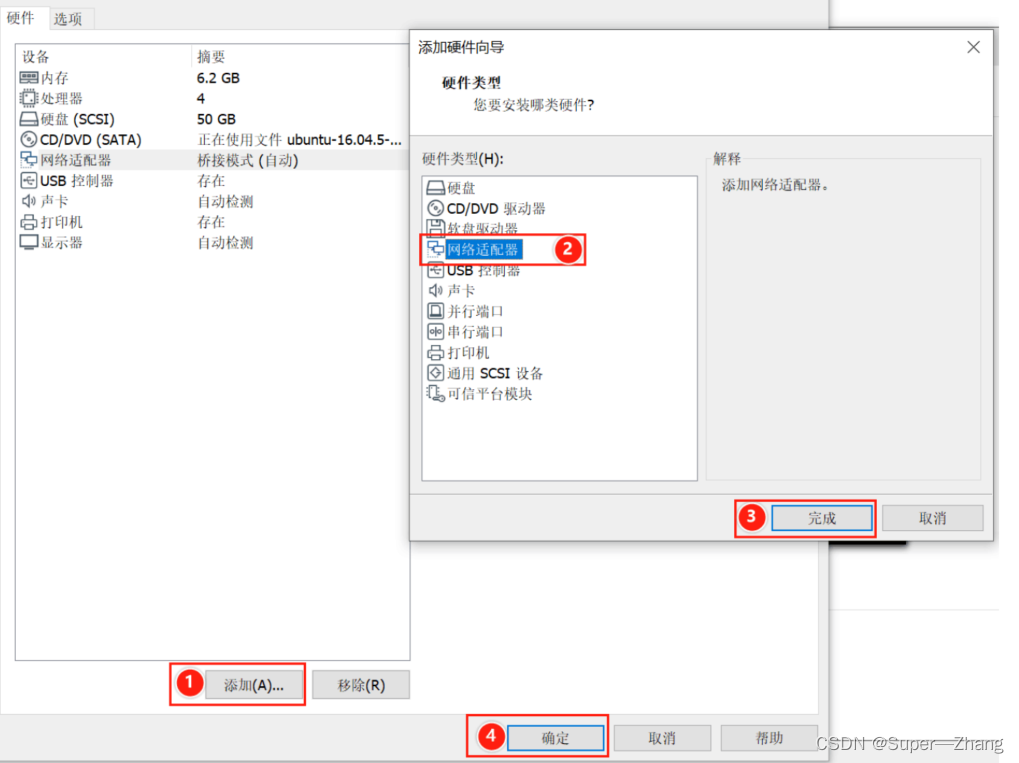

因为电脑是 WIFI上网，所以需要添加一个网络适配器并设置成 NAT模式，供虚拟机上网。具体操作如下图所示。

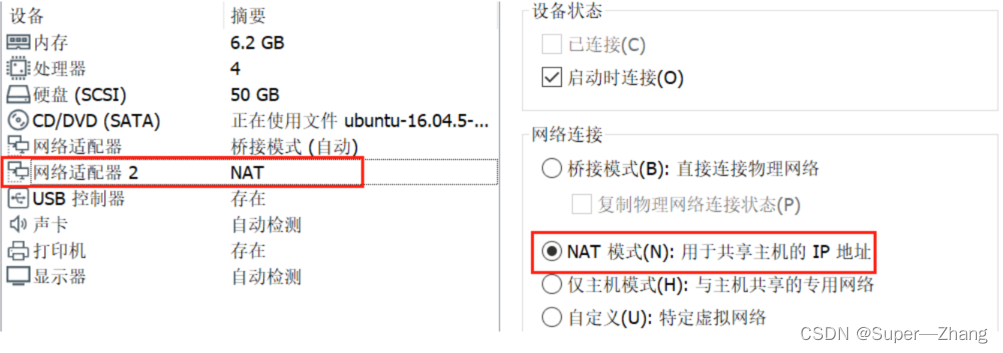

默认添加的网络适配器是 NAT 模式的，如果不是 NAT 模式则要手动设置成 NAT 模式。

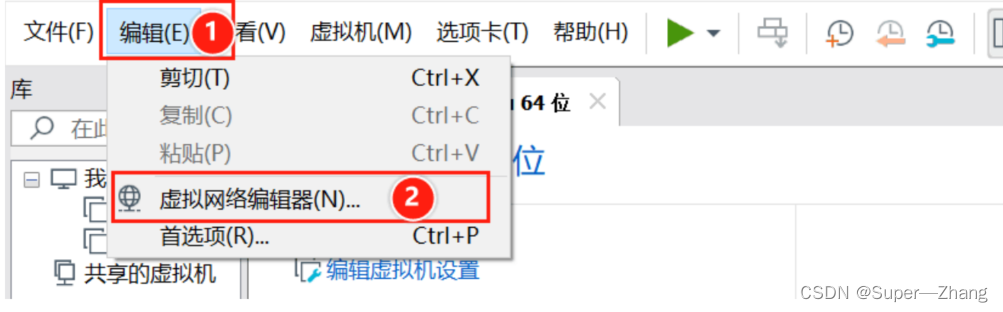

打开菜单栏的 编辑 -> 虚拟网络编辑器。

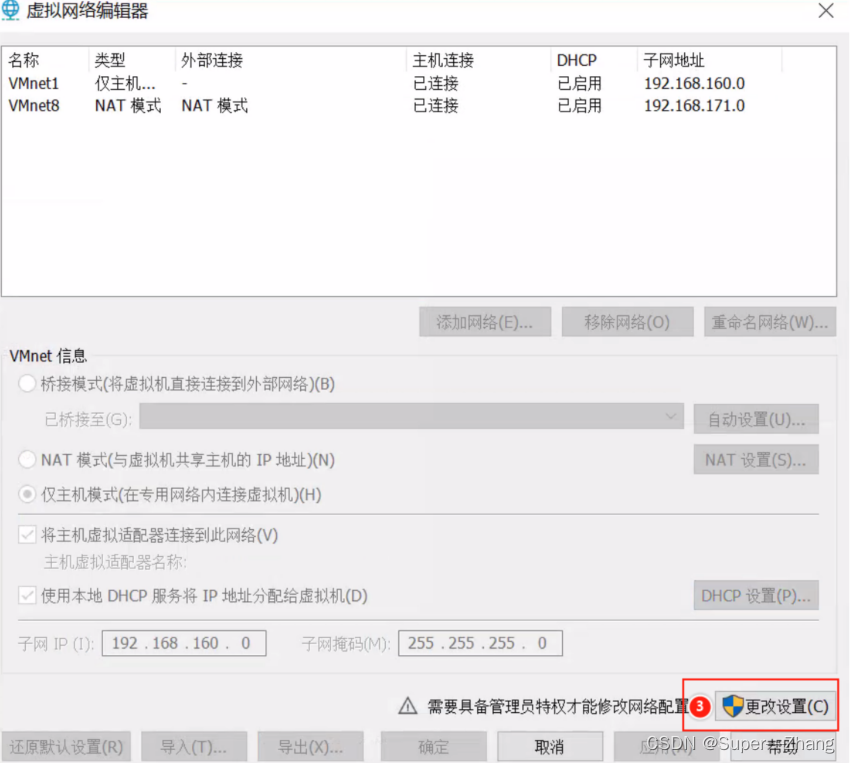

点击虚拟网络编辑器的 更改设置 选项。

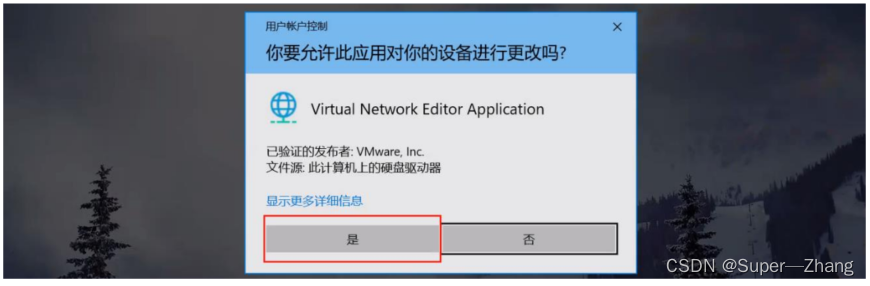

这个需要电脑管理员权限，如果有提示用户账户控制的提示框，点击 是 就可以了。

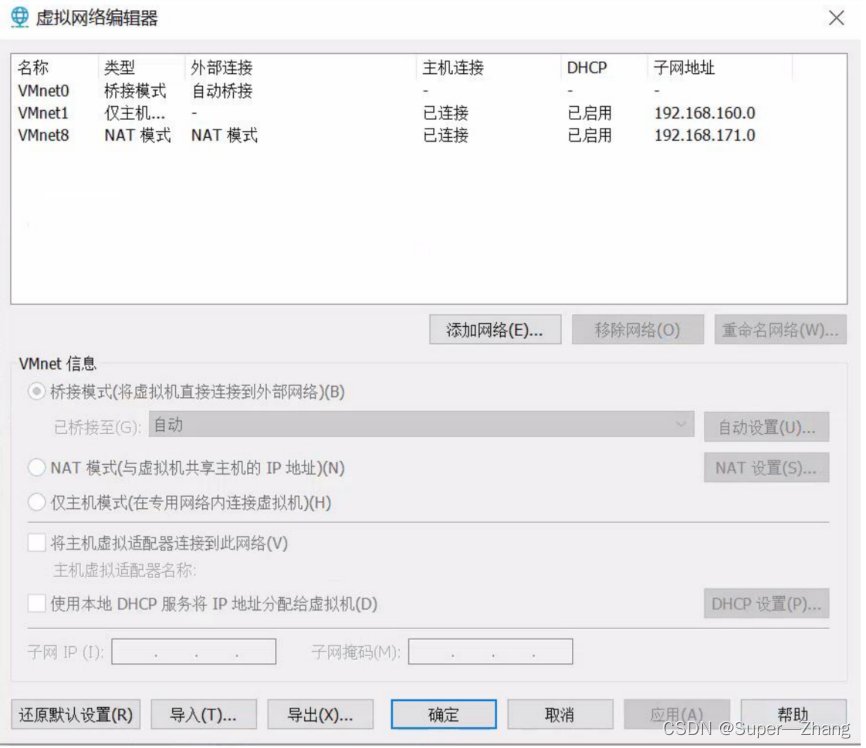

重新打开虚拟网络编辑器，可以看到如下界面。

如果之前设置乱了，可以点击虚拟网络编辑器左下角的还原默认设置，将虚拟机网络复原到默认设置。

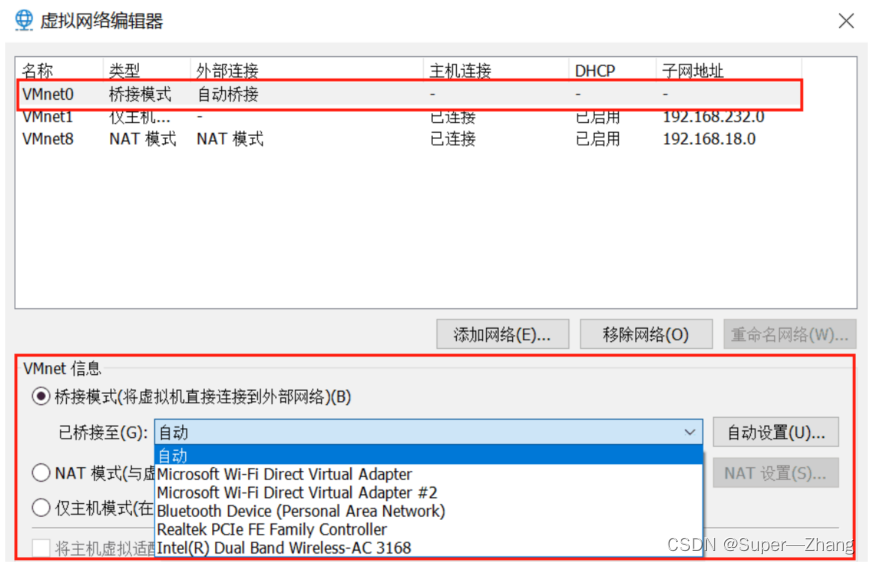

开发板是直连到电脑的网口的，所以需要虚拟网络编辑器里的网络适配器 1（即 VMnet0）桥接到有线网卡上。但是电脑网口已经被宽带占用了，我们要用到 USB 转网口来拓展一个网口。这里先不接 USB 转网口，打开 VMnet0 的桥接模式设置，可以看到可以桥接的选项。

此时我们需要关闭虚拟网络编辑器，再接入 USB 转网口，再打开虚拟网络编辑器中 VMnet0的桥接选项，记住一定要重新打开虚拟网络编辑器，可以看到多了一个 USB2.0 的桥接选项，这个就是我们的 USB 转网口。（注：不同的 USB 转网口设备名不同。以带 USB 字符的为准。

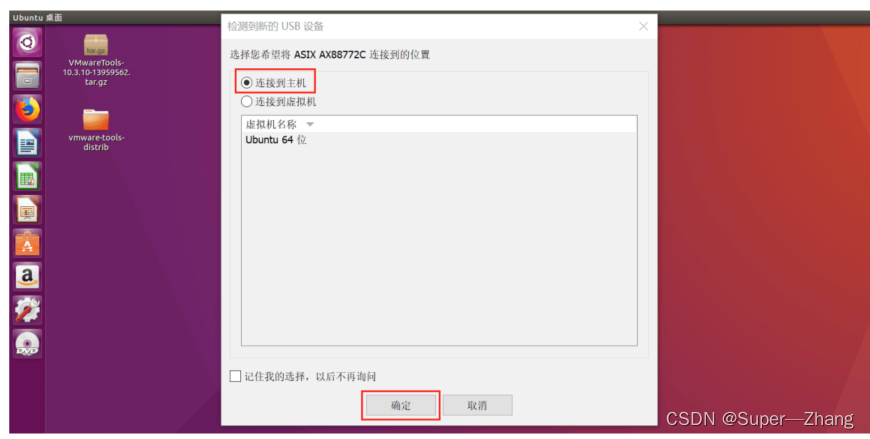

以上步骤是在没开启 Ubuntu 虚拟机前操作的，如果用户此时电脑在运行 Ubuntu 虚拟机，则会弹出 USB 设备连接提示，这里注意要点连接到主机（也就是连接到 Windows）！

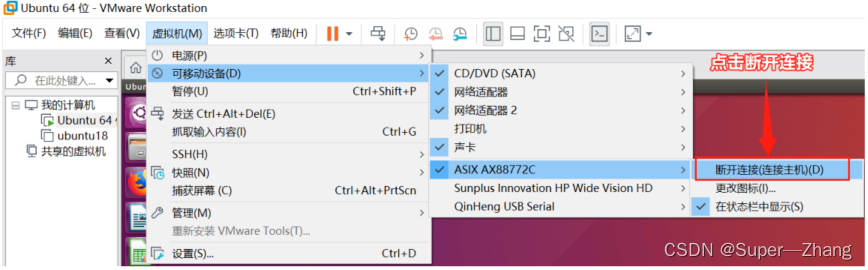

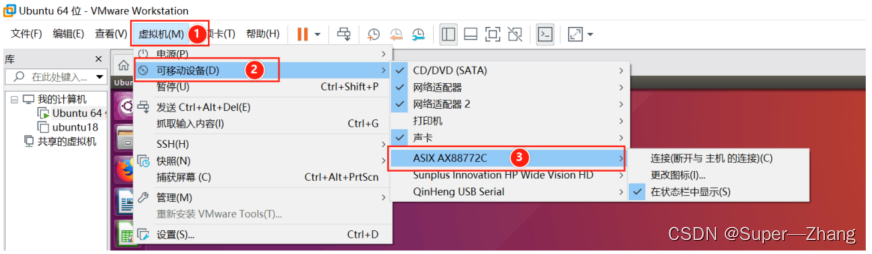

如果没有 USB 设备连接提示，请按如图所示检查 USB 转网口设备的连接状态，不要让设备连接到虚拟机。

如果勾选了连接，点击取消断开连接。（虚拟机可能默认将设备接入到 Ubuntu 中，所以要检查下）

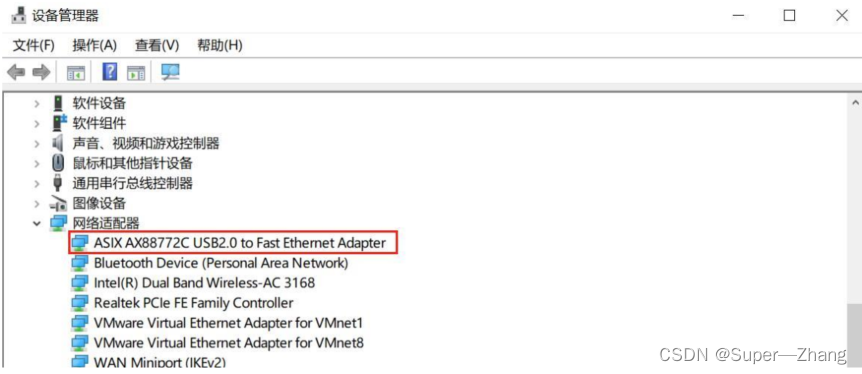

我们需要将 USB 转网口接在 Windows 主机端。接入主机后，在 Windows 主机的设备管理器 -> 网络适配器 里也可以看到我们这个 USB 转网口的设备。

如果没有识别到，可能设备驱动有问题，请咨询下商家。

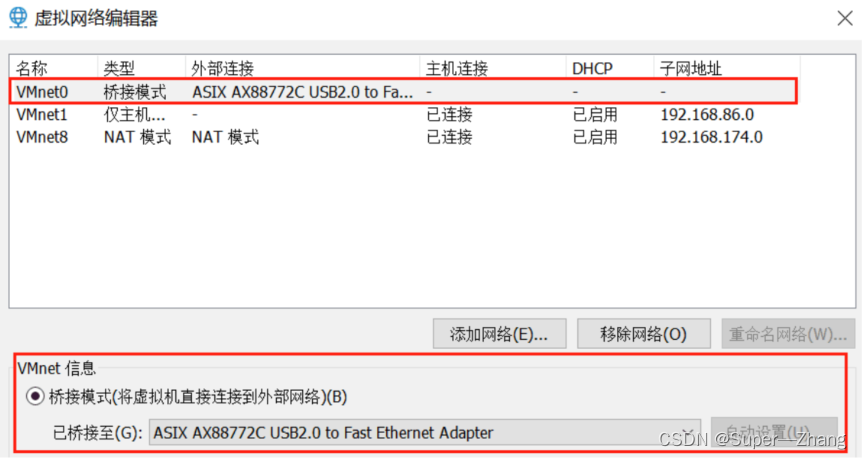

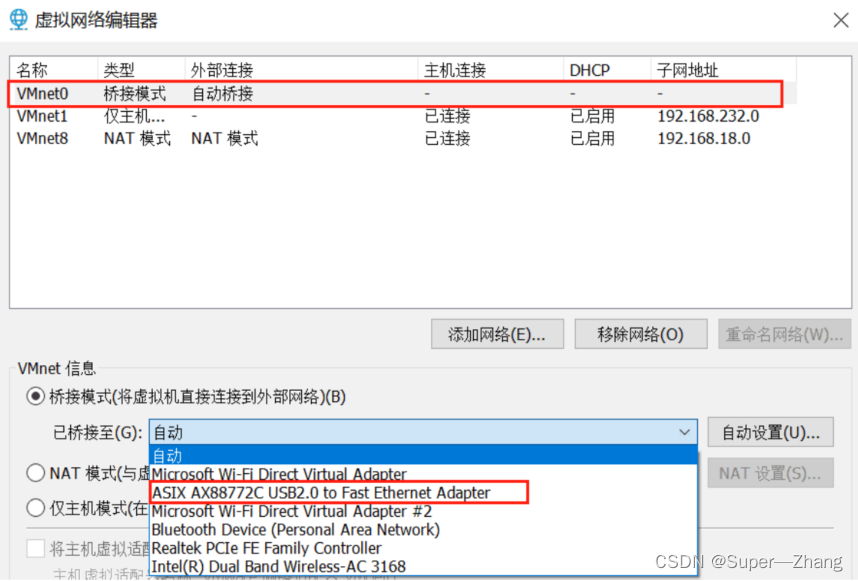

回到虚拟网络编辑器中，将 VMnet0 桥接到 USB 转网口，如下图所示。

用直通网线将开发板和 USB 转网口设备的网口端连接，开发板上电。设置完成后，进入虚拟机 Ubuntu 系统进行网络设置。

2.Ubuntu设置

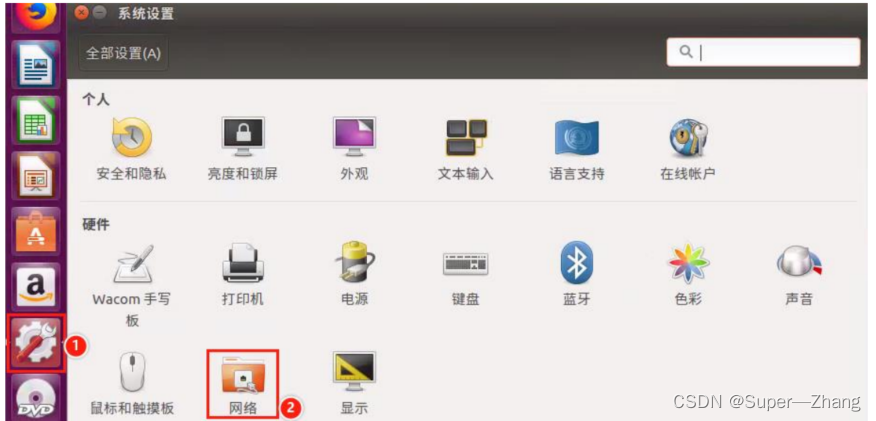

启动虚拟机，打开 Ubuntu 的网络设置。

在网络设置中有两个有线网络，其中一个还没有设置 IP 的，是我们的网络适配器 1，用来桥接到开发板和 Windows 的。

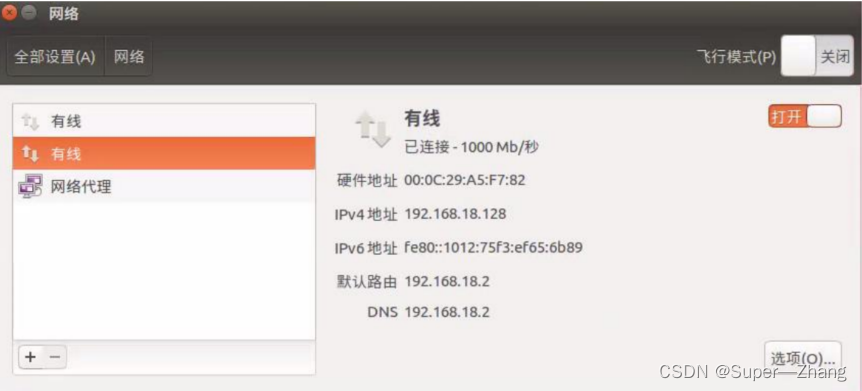

另外一个有线网络其实是 NAT 模式的网络适配器 2，已经自动分配好 IP 。

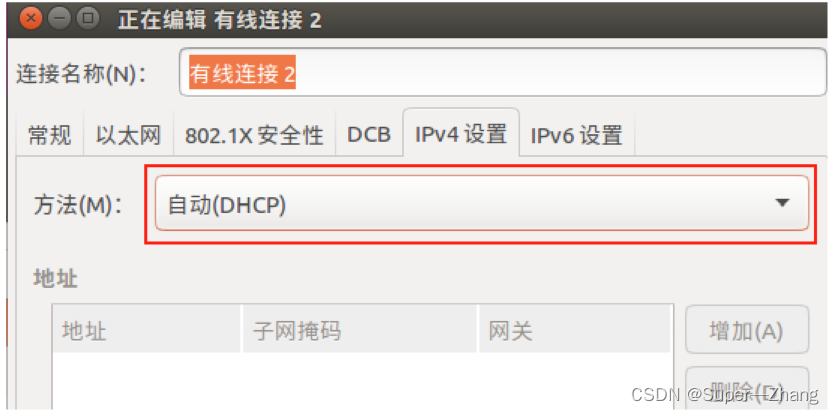

注意，此时这个 **NAT 模式的网络适配器和笔者前面设置的 VMnet8 是在同一网段的（192.168.18.X），**如果不是在同一网段，可能是之前用户有设置过 Ubuntu 的 IP，这里我们可以在这个网络的选项中将它设置为自动模式即可。

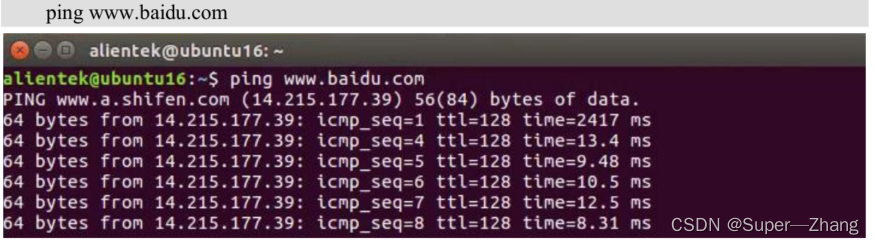

有了这个 NAT 模式的网络适配器 2，Ubuntu 就能上网且能和 Windows 互通。先测下 Ubuntu 上网功能，ping 下百度。

此时，Ubuntu就可以正常上网了！！！

3. 开发板设置

现在要做的就是设置桥接模式的网络适配器 1 的 IP 信息。网络适配器 1 用于和 Windows和开发板通信，所以我们要先看下 Windows 主机的用于桥接网络的 IP。

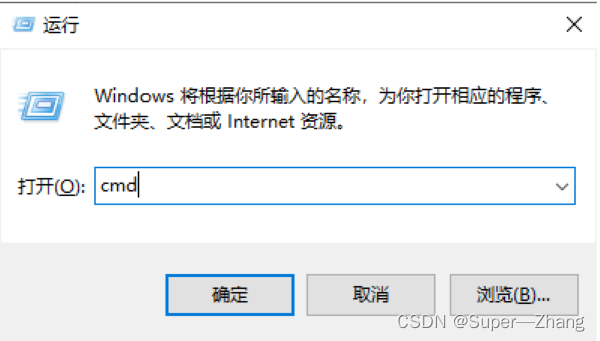

查看 Windows 主机的 IP：在 Windows 端按下 win + R 快捷键打开运行栏，输入 cmd 指令后按下回车。

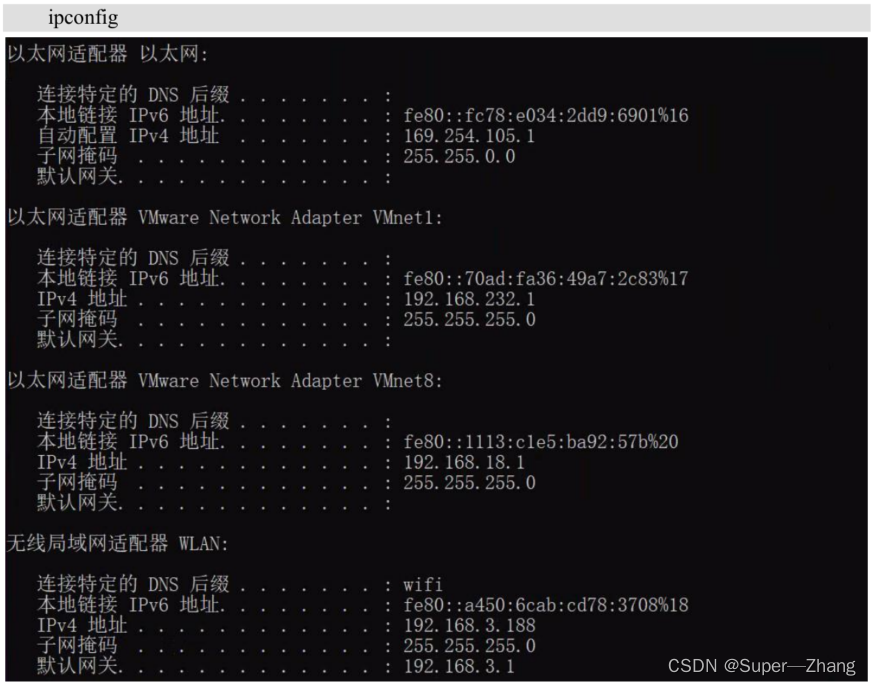

在打开的终端中输入 ipconfig 指令，查看电脑的 IP。

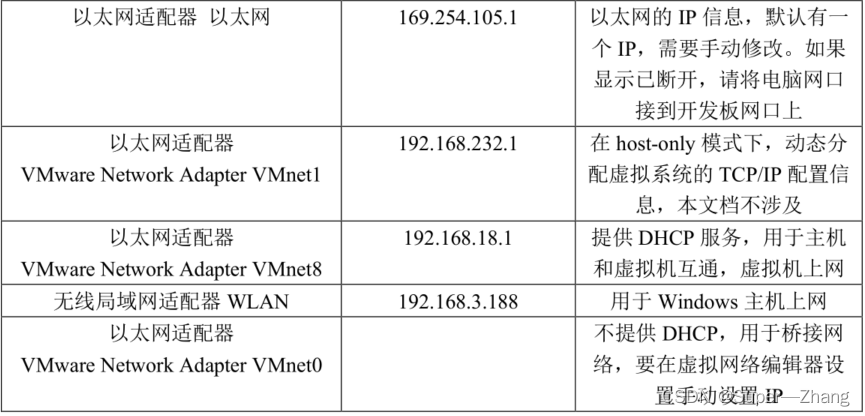

可以看到 Windows 主机的网络比较复杂，这里我们只截取可能用到的信息。根据 Windows的 ipconfig 指令和 Ubuntu 虚拟网络编辑器，可以对应到以下表格。


在 Windows 终端没有看到 VMnet0，在虚拟网络编辑器中可以看到。这是我们用来桥接的网络适配器，不会自动分配IP，需要手动设置。这里要注意，VMnet0设置的网段不能和VMnet1、VMnet8 的网段一样，不然会有冲突。
我们需要手动设置 Ubuntu 中桥接网络的 IP。

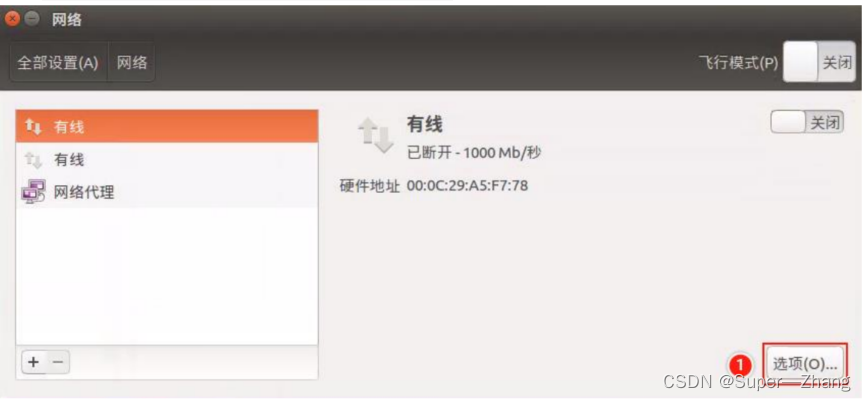

回到 Ubuntu 中，打开网络适配器 1 的选项。

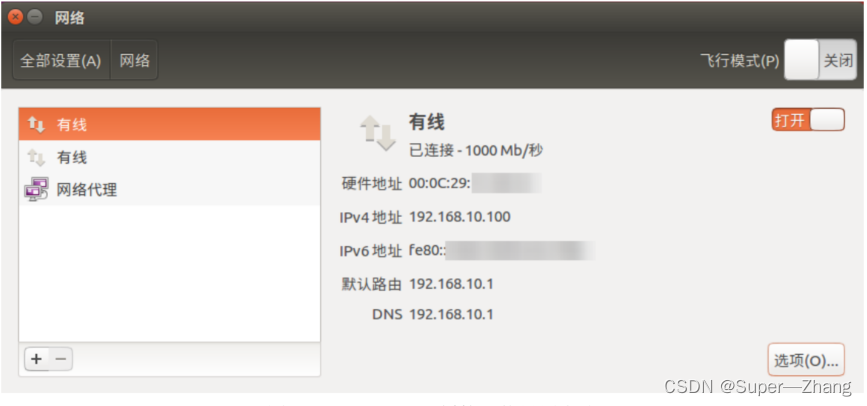

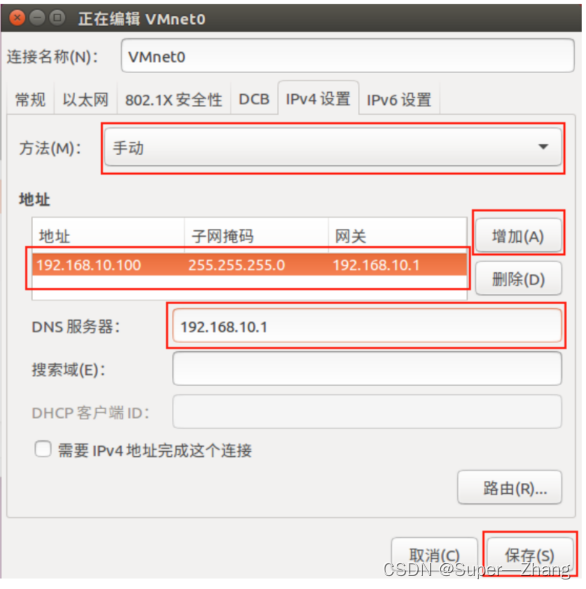

参考如下设置，这里我们将连接名称改为 VMnet0，方便区别。将 IP 手动设置为192.168.10.100，子网掩码 255.255.255.0，网关 192.168.10.1，DNS 为 192.168.10.1。

Windows 设置

设置完 Ubuntu 的 VMnet0 后，再设置 Windows 的以太网 IP 的相关信息

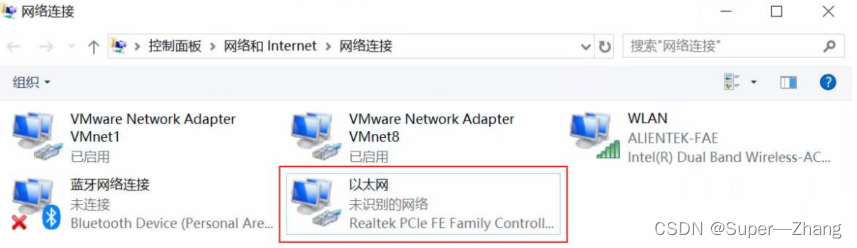

在 Windows 主机打开控制面板 -> 网络和 Internet -> 网络连接，找到以太网。

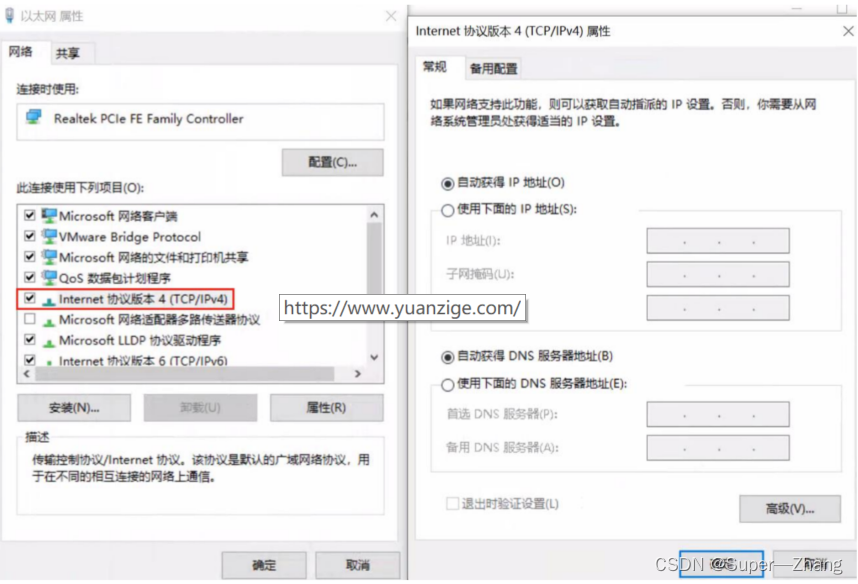

选择以太网，右键打开菜单栏，选择属性。在打开的网络设置中，双击 Internet 协议版本 4TCP/IPv4），如下图所示。

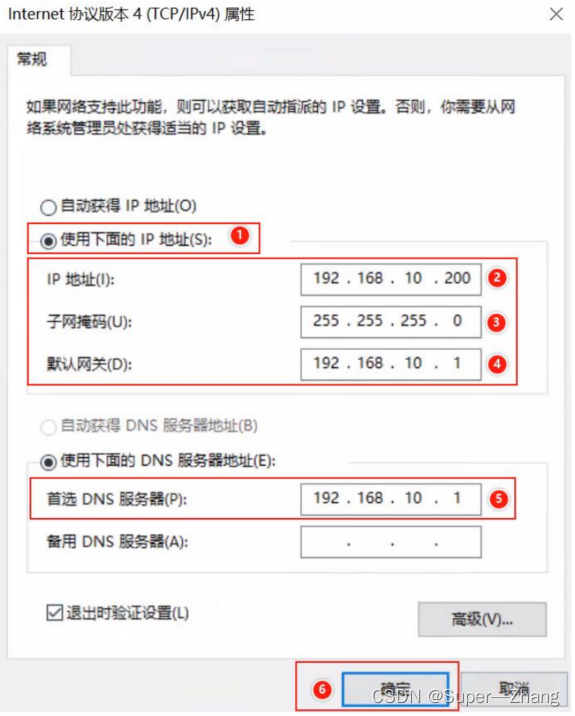

按照下图设置以太网的 IP 为 192.168.10.200，要和虚拟机的 VMnet0 在同一网段。

接下来设置下开发板的 IP。这里我们将开发板 IP 设置为 192.168.10.50，和 VMnet0 在同一网段即可。

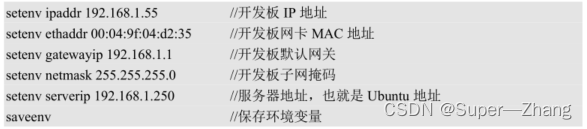

重启UBOOT,进入UBOOT启动界面，设置开发板 IP。

上图 开发板IP地址、默认网关、服务器地址都不对，要与Windows以太网设置在同一网段！！！
设置好环境变量以后就可以在 uboot 中使用网络了，用网线将开发板上的 ENET2与电脑或者路由器连接起来，保证开发板和电脑在同一个网段内通过 ping 命令来测试一下网络连接，命令如下：
ping 192.168.10.100

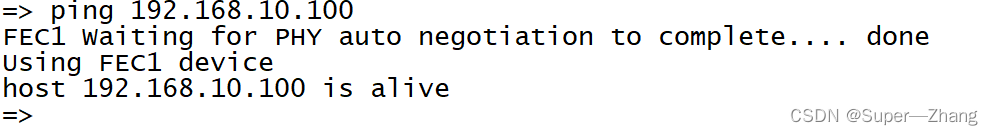

从上图 可以看出，有“host 192.168.10.100 is alive”这句，说明 ping 主机（Ubuntu）成功，说明ENET2网络工作正常。

三、说明

至此，Ubuntu就可以正常上网了；开发板网络也正常了！！！
