城市综合管廊又名“共同沟”,作为现代化智慧城市建设的重要组成部分,国家已将其设立为未来重点建设领域。

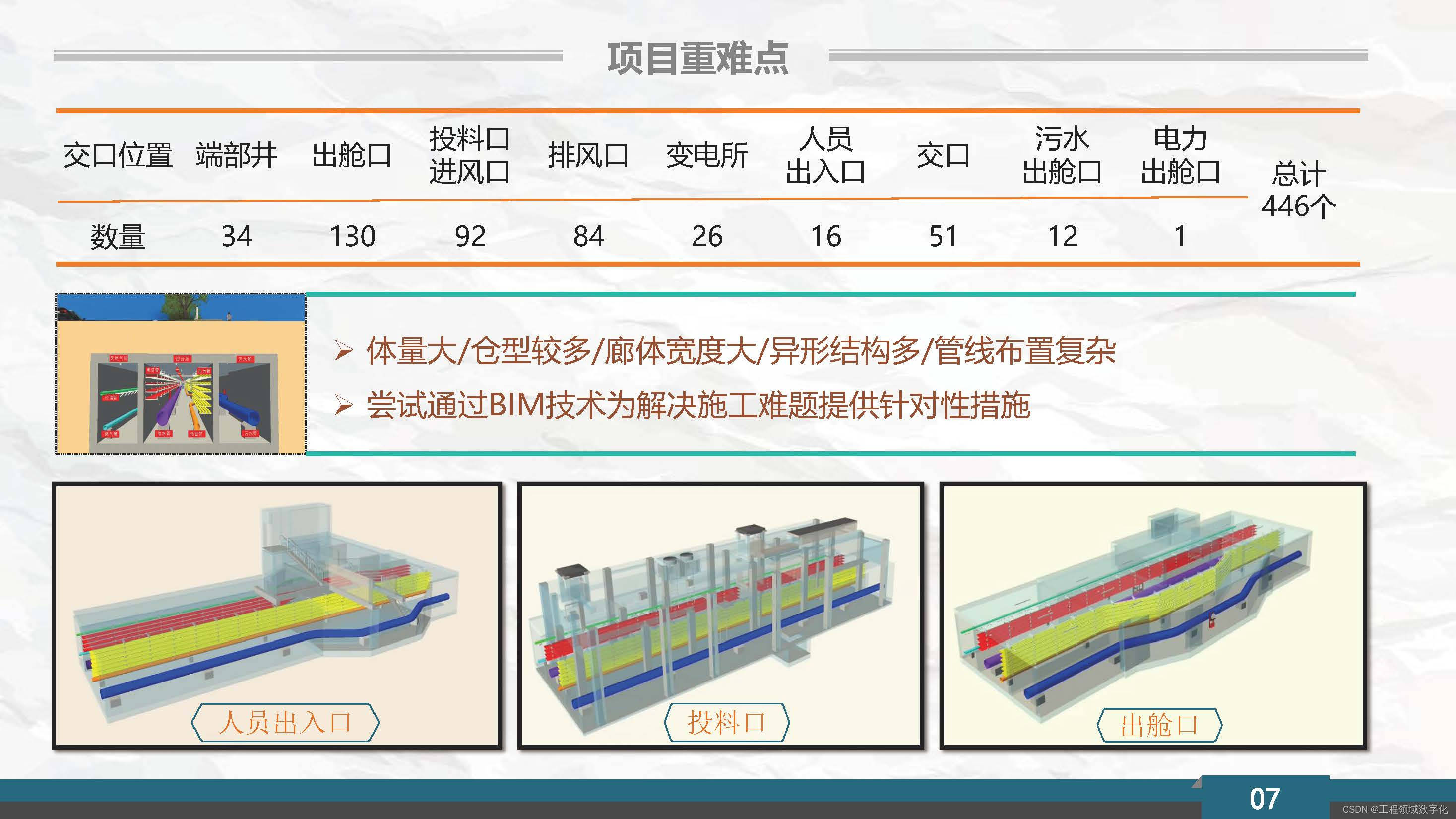

综合管廊工程因具有管线种类多、密度较高、交口位置 复杂等特点,由于传统的二维设计,在施工过程中极易出现多专业碰撞,协调管理难度大
、施工效率低
及成本大等难题。而BIM可通过数字信息仿真模拟构筑物所具有的真实信息,通过建立管廊全线BIM模型,解决设计图纸碰撞、现状管线搬迁、复杂施工工艺模拟、工程算量等问题,为项目质量、安全、进度以及管廊数智化管养赋能。
以下介绍景德镇市综合地下综合管廊PPP项目BIM技术应用实践

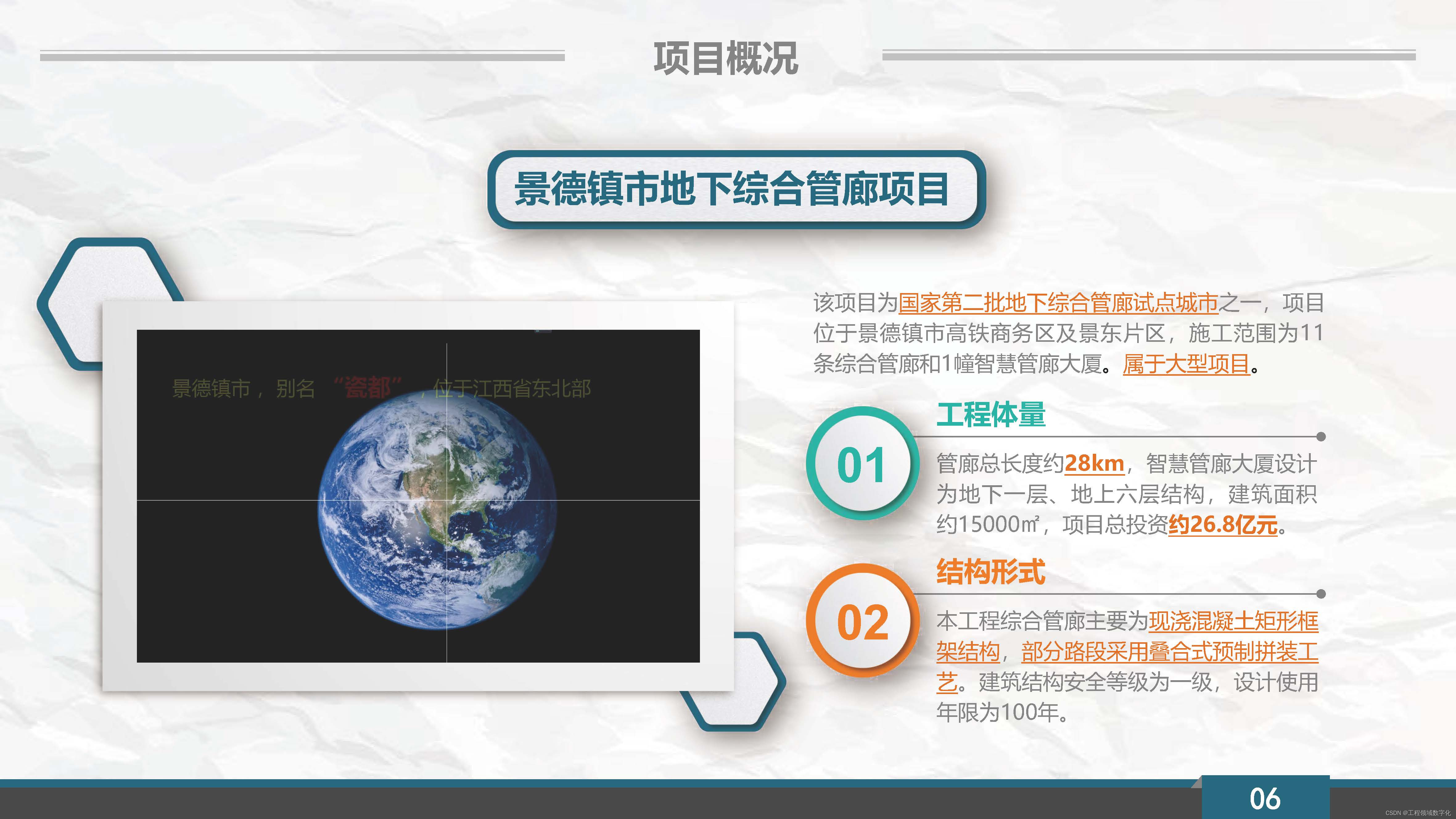

项目概况:
该项目为国家第二批地下综合管廊试点城市之一,项目 位于景德镇市高铁商务区及景东片区,施工范围为11 条综合管廊和1幢智慧管廊大厦。管廊总长度约28km,智慧管廊大厦设计 为地下一层、地上六层结构,建筑面积 约15000㎡,项目总投资约26.8亿元。本工程综合管廊主要为现浇混凝土矩形框 架结构,部分路段采用叠合式预制拼装工 艺。建筑结构安全等级为一级,设计使用 年限为100年。
应用内容:

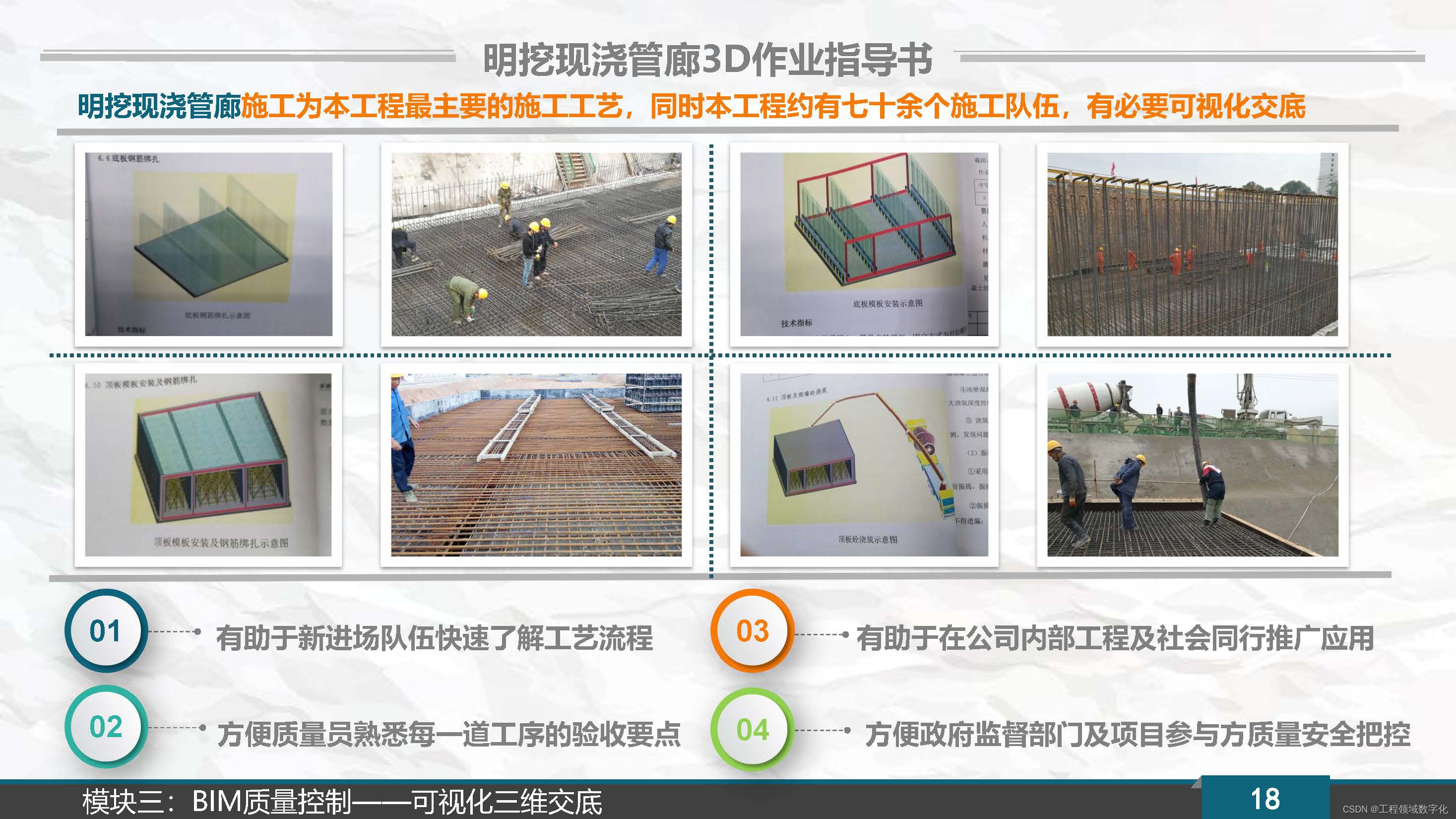

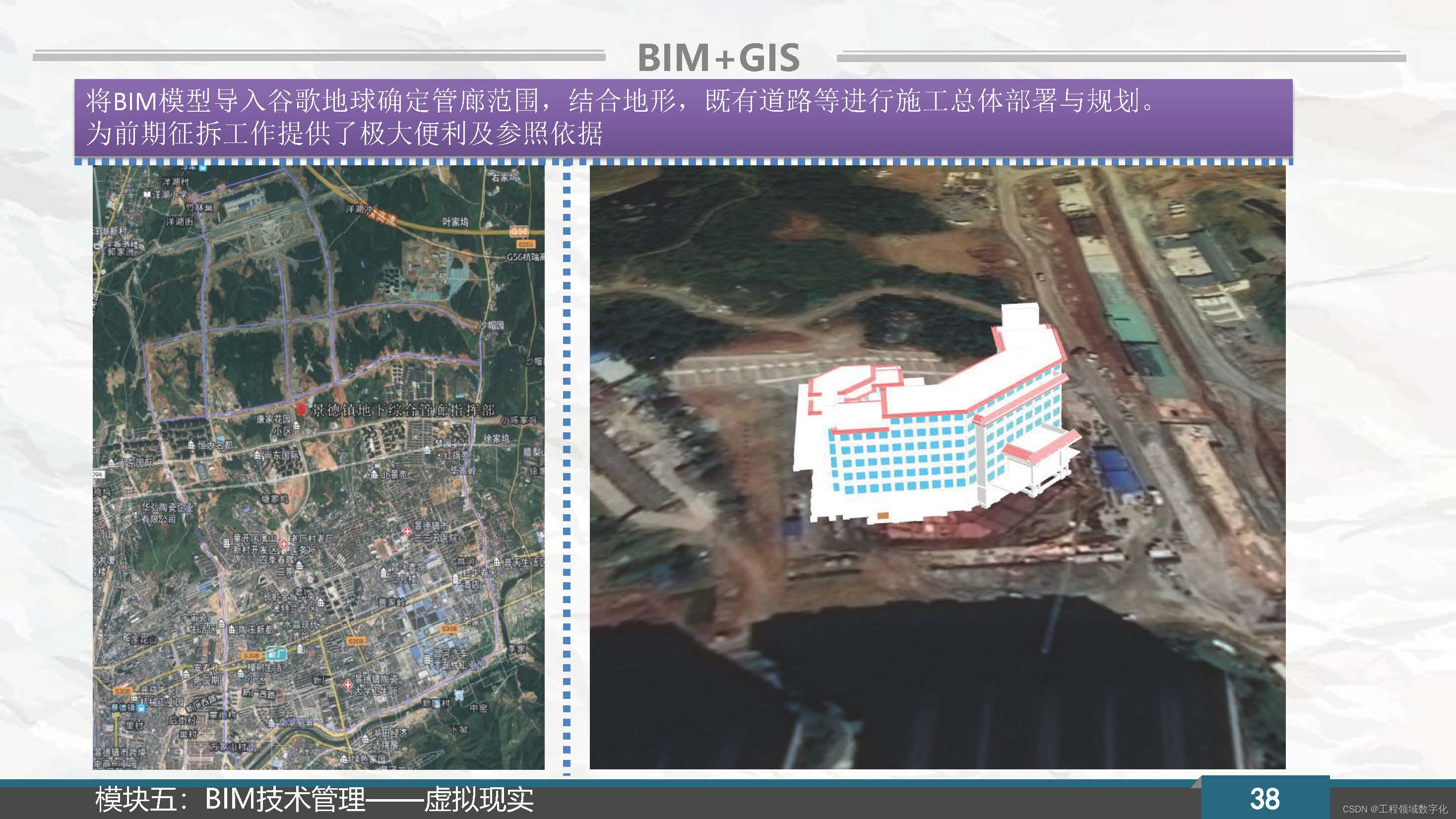

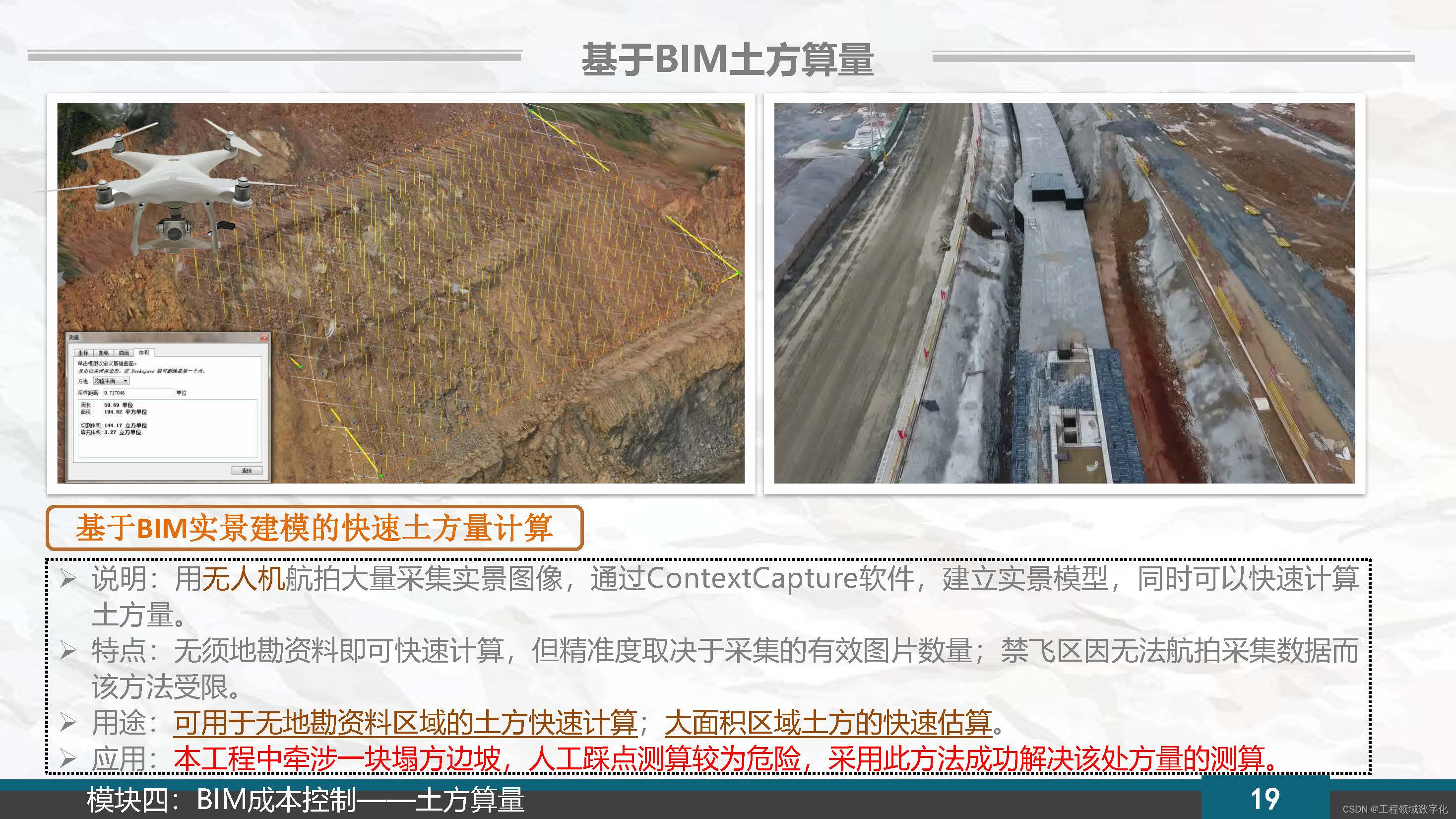

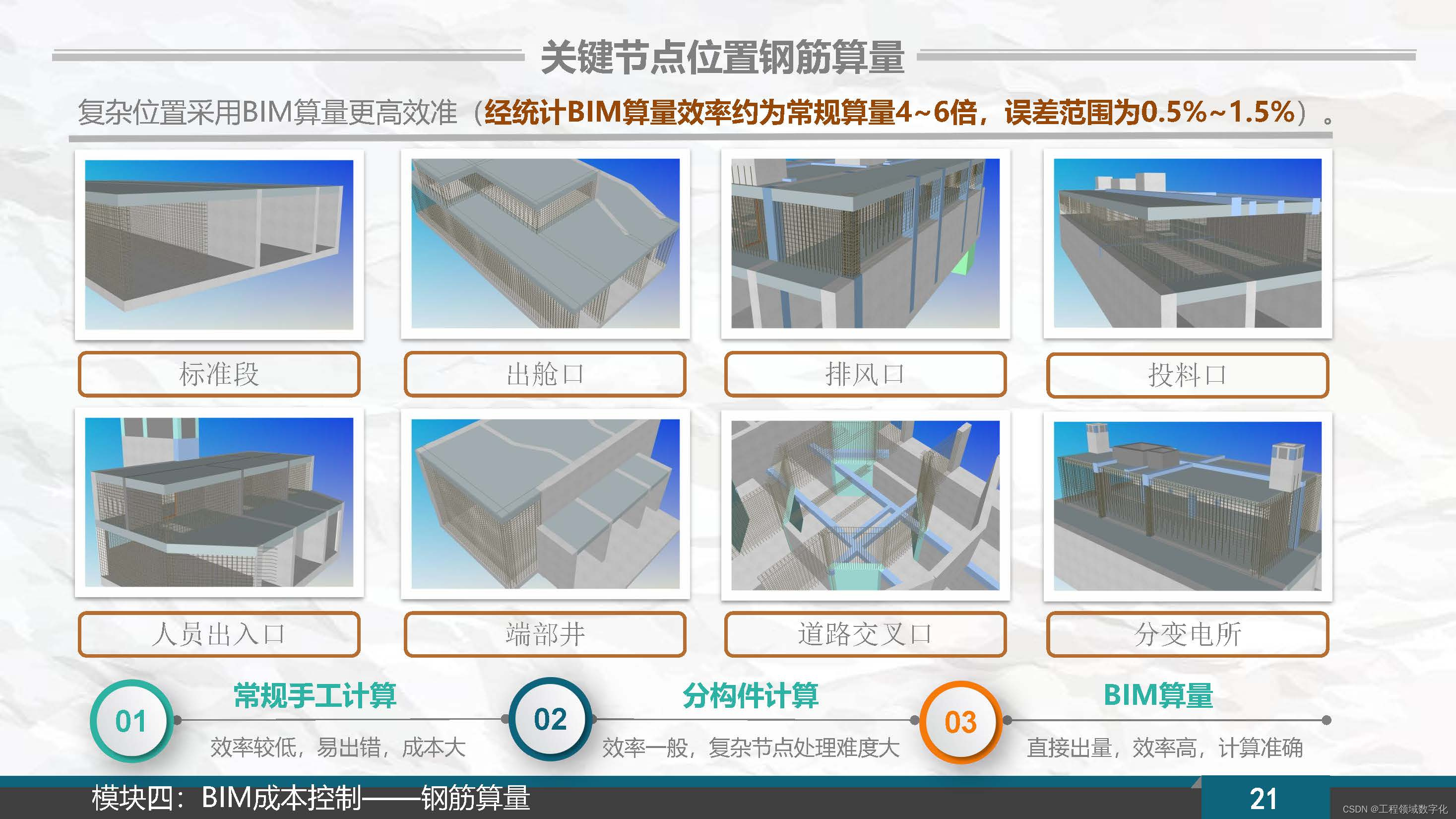

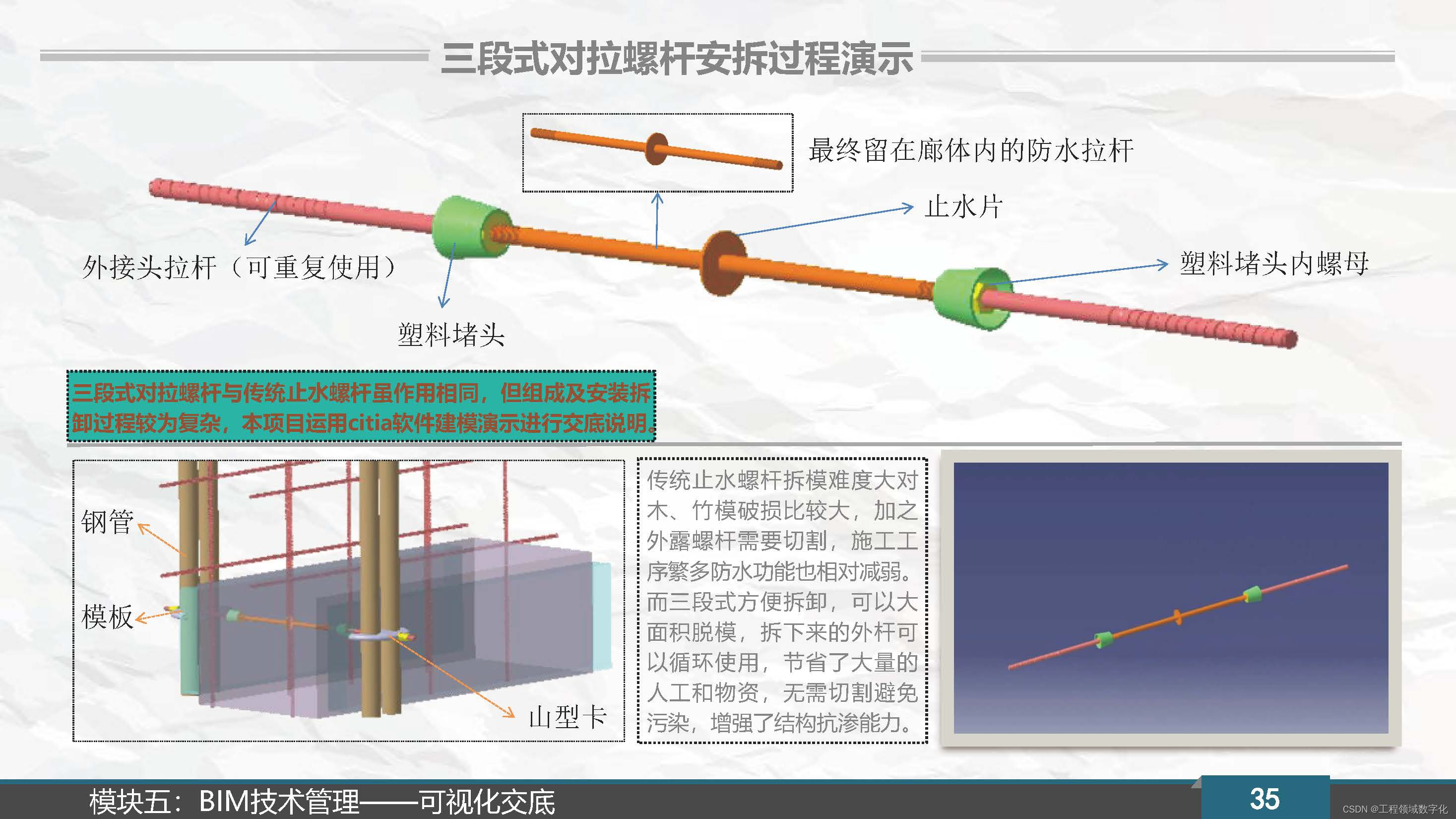

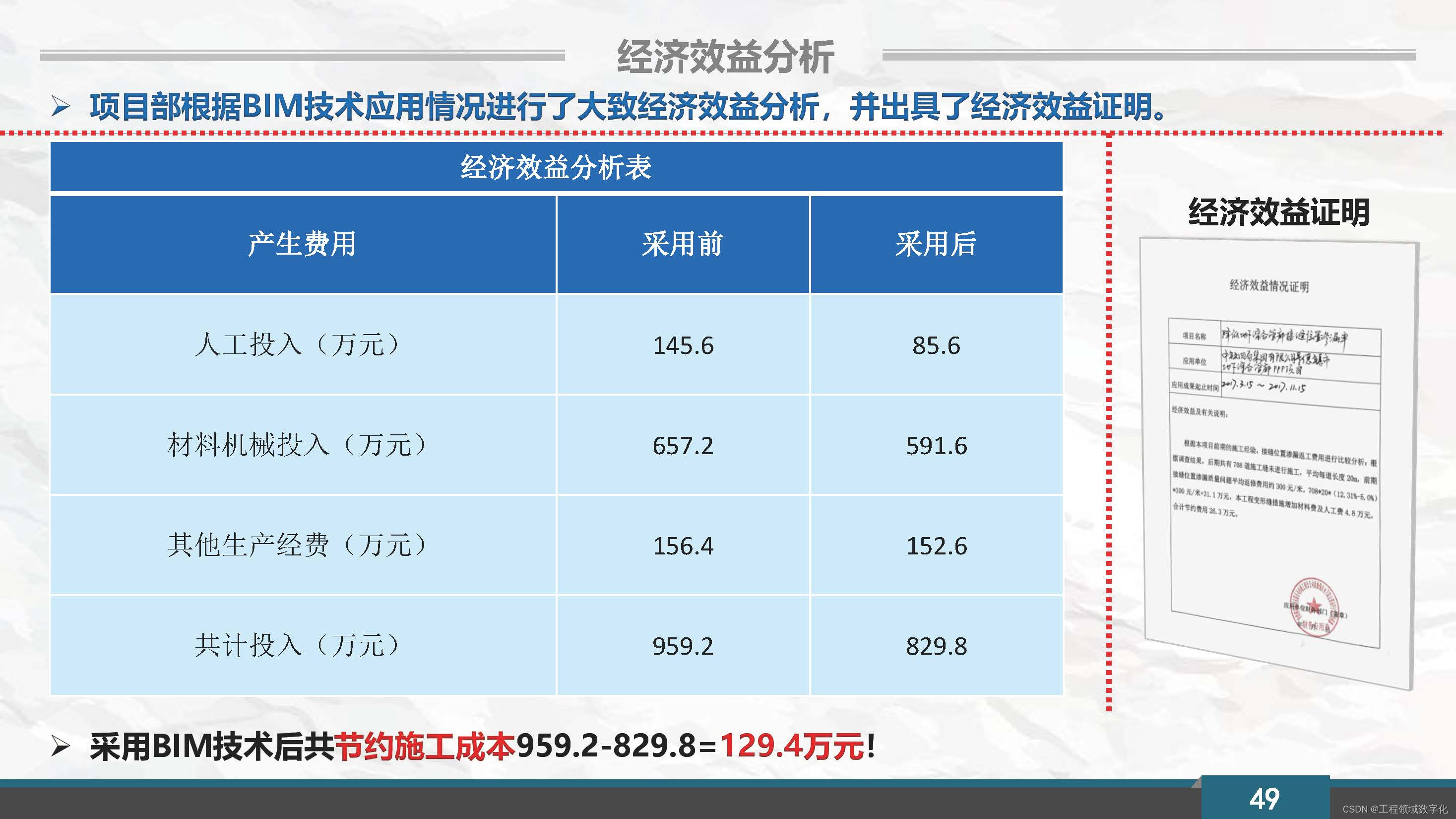

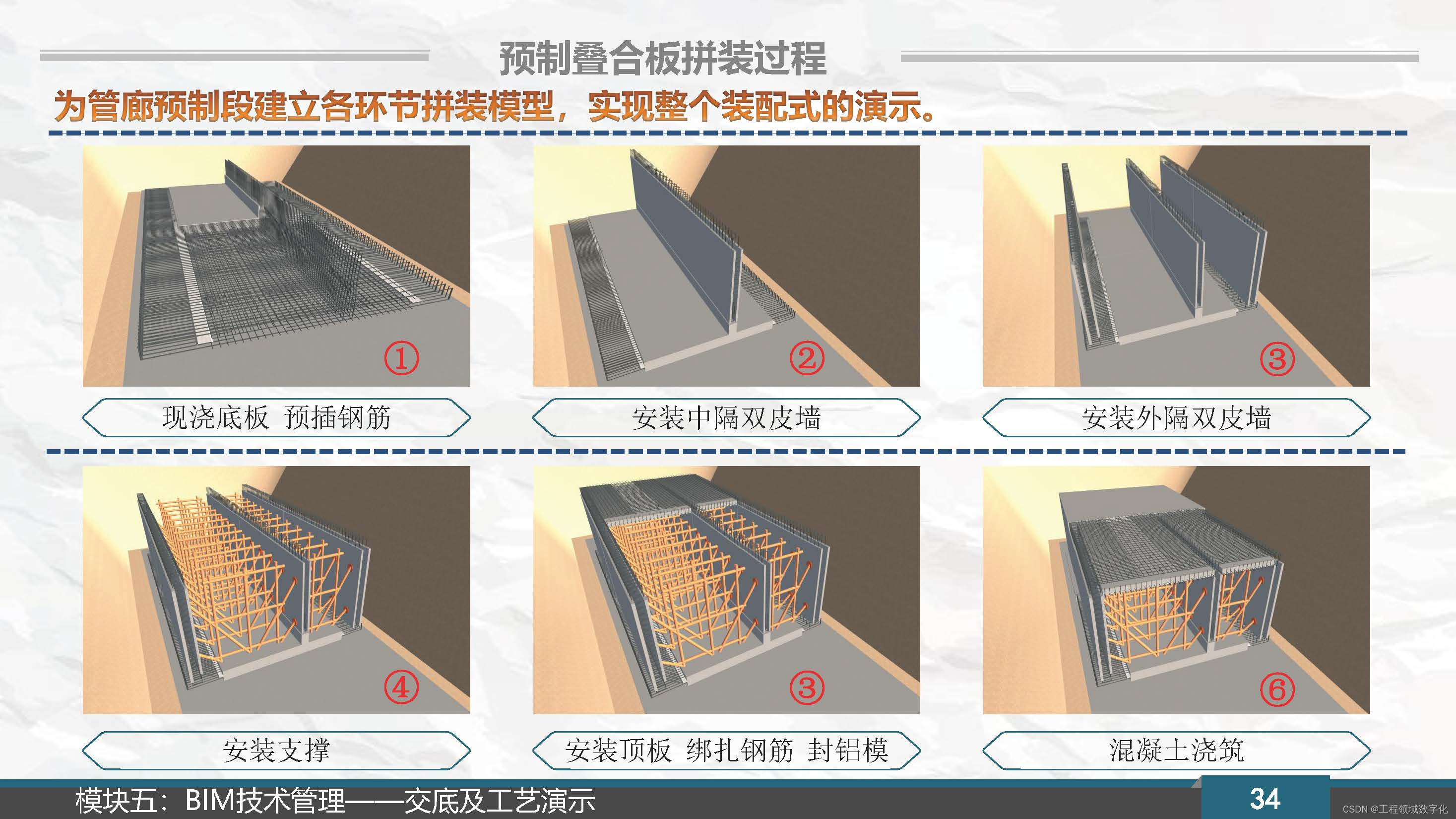

本项目BIM技术应用主要内容包括:辅助施工临建规划分析,对明挖现浇段和预制管段进行可视化模拟和交底、建立无人机倾斜摄影模型进行土方量计算和辅助施工组织部署、利用钢筋算量软件进行关键节点钢筋算量、利用BIM模型进行工程量统计和校核、BIM5D管理平台进行质量、安全进度等方面管理,以进行BIM+AR、BIM+GIS、BIM+运维等新技术应用。
看到这,感兴趣可关注和收藏,文末附方案文本获取方式
以下是本方案文本部分内容:
