STEmwin教程零：STM32 STEmwin移植（裸机&FreeRTOS系统）

已于 2022-07-22 12:38:21 修改
阅读量2.9k 收藏 33
点赞数 7
分类专栏： STEmwin教程 文章标签： stm32 单片机 arm 嵌入式硬件
于 2022-07-22 08:02:41 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_43065556/article/details/125909942
版权

目录

一、资料准备

二、目录简介

三、裸机移植

3.1 添加文件

 3.2 修改文件

四、含FreeRTOS移植

五、测试

5.1 裸机测试

5.2 含系统测试

一、资料准备

裸机时空工程：stm32H743+0.96寸OLED 屏幕

FreeRTOS空工程：stm32H743+0.96寸OLED 屏幕+FreeRTOS

STEmwin：STemWin_Library_V1.2.0：https://www.st.com/en/embedded-software/stemwin.htmlhttps://www.st.com/en/embedded-software/stemwin.html

二、目录简介

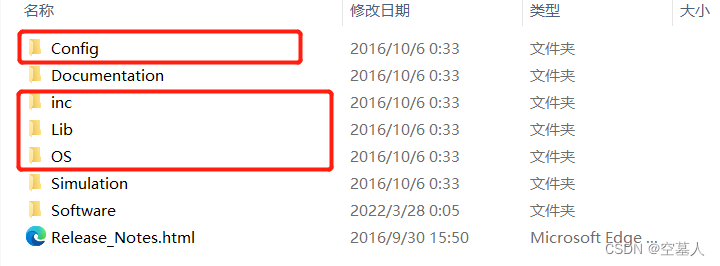

STemWin_Library_V1.2.0\Libraries\STemWinLibrary532

  1. Config文件夹：LCD接口以及emwin配置文件，移植时使用
  2. Documentation：STEmwin的函数说明文件
  3. inc：STEmwin函数的头文件，移植时使用
  4. Lib：STEmwin的函数库，移植时使用我们是H7，内核是CM7,开发环境为Keil。所以裸机程序选用STemWin532_CM7_Keil.lib,OS是选用STemWin532_CM7_OS_Keil.lib
  5. OS：裸机情况下的驱动文件:选用GUI_X.c，使用OS是使用GUI_X_OS.c
  6. Simulation：仿真用到的文件
  7. Software：STEmwin开发使用到的软件

三、裸机移植

3.1 添加文件

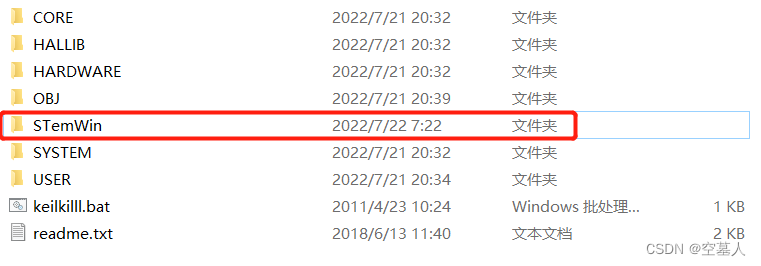

将STemWinLibrary532文件复制到工程文件夹中，并重名为STEmwin文件夹，

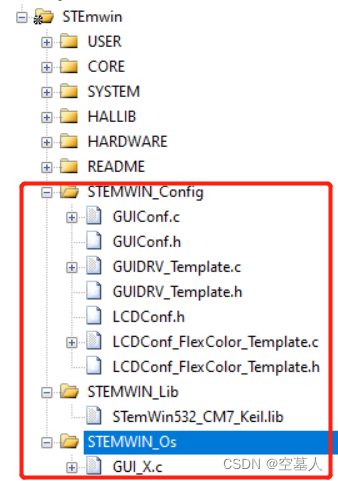

向工程里添加文件：

 添加头文件路径后进行编译，发现提示没有LCDConf.h，我们自己新建一个该文件放到STEmwin下的Config文件夹中。再编译就没有报错了。

CUI_X.c:GUI所依赖的外部配置；

CUIConf.c：GUI初始化配置；

CUIConf.h：GUI配置设置；

CUIDRV_Template.c：GUI读点、画点、画线等函数配置，需要我们根据自己的LCD驱动函数进行修改；

LCDConf_FlexColor_Template.c：LCD的初始化配置

STemWin532_CM7_Keil.lib：裸机对应的STEmwin函数库文件

 3.2 修改文件

GUIConf.h：

设置是否使用操作系统、是否支持触摸、默认字体、显示的最大层数等参数。由于是裸机，设置OS_SUPPORT为0，而0.96寸的OLED 屏幕不支持触摸，则设置GUI_SUPPORT_TOUCH为0， 设置默认字体 GUI_DEFAULT_FONT为 &GUI_Font6x8；其他参数如下。


#ifndef GUICONF_H
#define GUICONF_H

#define GUI_NUM_LAYERS            2    // Maximum number of available layers
#define OS_SUPPORT                0
#define GUI_SUPPORT_TOUCH       	0

#ifdef OS_SUPPORT
 #define GUI_OS                    (1)  // Compile with multitasking support
#else
 #define GUI_OS                    (0)
#endif

#ifndef   GUI_SUPPORT_TOUCH
  #define GUI_SUPPORT_TOUCH       (1)  // Support touchscreen
#endif


#define GUI_DEFAULT_FONT          &GUI_Font6x8


#define GUI_SUPPORT_MOUSE             (0)    /* Support a mouse */
#define GUI_WINSUPPORT                (1)    /* Use window manager */
#define GUI_SUPPORT_MEMDEV            (1)    /* Memory device package available */
#define GUI_SUPPORT_DEVICES           (1)    /* Enable use of device pointers */

#endif  /* Avoid multiple inclusion */

GUIConf.c：定义了STEmwin所使用的的内存，并使用申请此内存。

#include "GUI.h"

#define GUI_NUMBYTES  30*1024
#define GUI_BLOCKSIZE 0x80

void GUI_X_Config(void) {

    static U32 aMemory[GUI_NUMBYTES / 4];

    GUI_ALLOC_AssignMemory(aMemory, GUI_NUMBYTES);
    GUI_ALLOC_SetAvBlockSize(GUI_BLOCKSIZE);

    GUI_SetDefaultFont(GUI_FONT_6X8);
}

GUIDRV_Template.c中需要修改两个函数_SetPixelIndex、_GetPixelIndex。

_SetPixelIndex为画点函数，其中需要我们自己修改，添加OLED 屏幕驱动的画点函数，

static void _SetPixelIndex(GUI_DEVICE * pDevice, int x, int y, int PixelIndex) {
    #if (LCD_MIRROR_X == 1) || (LCD_MIRROR_Y == 1) || (LCD_SWAP_XY == 1)
      int xPhys, yPhys;

      xPhys = LOG2PHYS_X(x, y);
      yPhys = LOG2PHYS_Y(x, y);
    #else
      #define xPhys x
      #define yPhys y
    #endif
    GUI_USE_PARA(pDevice);
    GUI_USE_PARA(x);
    GUI_USE_PARA(y);
    GUI_USE_PARA(PixelIndex);
    {
			OLED_DrawPoint(xPhys,yPhys,PixelIndex);//0.96寸OLED 屏幕画点函数
    }
    #if (LCD_MIRROR_X == 0) && (LCD_MIRROR_Y == 0) && (LCD_SWAP_XY == 0)
      #undef xPhys
      #undef yPhys
    #endif
}

_GetPixelIndex为读点函数，其中也需要我们自己修改，添加OLED 屏幕驱动的读点函数，

static unsigned int _GetPixelIndex(GUI_DEVICE * pDevice, int x, int y) {
  unsigned int PixelIndex;
    #if (LCD_MIRROR_X == 1) || (LCD_MIRROR_Y == 1) || (LCD_SWAP_XY == 1)
      int xPhys, yPhys;

      xPhys = LOG2PHYS_X(x, y);
      yPhys = LOG2PHYS_Y(x, y);
    #else
      #define xPhys x
      #define yPhys y
    #endif
    GUI_USE_PARA(pDevice);
    GUI_USE_PARA(x);
    GUI_USE_PARA(y);
    {
        //PixelIndex = 0;
        PixelIndex = OLED_GetPixel(xPhys,yPhys);//0.96寸OLED 屏幕读点函数
    }
    #if (LCD_MIRROR_X == 0) && (LCD_MIRROR_Y == 0) && (LCD_SWAP_XY == 0)
      #undef xPhys
      #undef yPhys
    #endif
  return PixelIndex;
}

编译通过

四、含FreeRTOS移植

基本与裸机移植一致，不一样的是

  1. 裸机程序选用STemWin532_CM7_Keil.lib,现在OS是选用STemWin532_CM7_OS_Keil.lib
  2. 裸机选用GUI_X.c，现在OS是选用GUI_X_OS.c

最重要的现在使用的FreeRTOS，所以GUI_X_OS.c具体选用GUI_X_FreeRTOS.c文件。

/*File        : GUI_X_FreeRTOS.C*/
#include "GUI.h"

/* FreeRTOS头文件 */
#include "FreeRTOS.h"
#include "task.h"
#include "semphr.h"

static xSemaphoreHandle xQueueMutex = NULL;
static xSemaphoreHandle xSemaTxDone = NULL;

int GUI_X_GetTime(void)
{
	return ((int) xTaskGetTickCount());
}

void GUI_X_Delay(int ms)
{
  vTaskDelay( ms );
}


void GUI_X_Init(void) {
}

void GUI_X_ExecIdle(void) {
}


void GUI_X_InitOS(void)
{
  /* 创建互斥信号量 用于资源共享 */
  xQueueMutex = xSemaphoreCreateMutex();
  configASSERT (xQueueMutex != NULL);
	/* 创建二值信号量 用于事件触发 */
  vSemaphoreCreateBinary( xSemaTxDone );
  configASSERT ( xSemaTxDone != NULL );
}

void GUI_X_Unlock(void)
{
	/* 给出互斥量 */
  xSemaphoreGive(xQueueMutex);
}

void GUI_X_Lock(void)
{
  if(xQueueMutex == NULL)
  {
    GUI_X_InitOS();
  }
	/* 获取互斥量 */
  xSemaphoreTake(xQueueMutex,   /* 互斥量句柄 */
								 portMAX_DELAY);/* 阻塞等待 */
}

/* Get Task handle */
U32 GUI_X_GetTaskId(void)
{
  return ((U32) xTaskGetCurrentTaskHandle());
}


void GUI_X_WaitEvent (void)
{
  /* 获取信号量 */
  while(xSemaphoreTake(xSemaTxDone,              /* 信号量句柄 */
								       portMAX_DELAY) != pdTRUE);/* 阻塞等待 */
}


void GUI_X_SignalEvent (void)
{
  /* 给出信号量 */
  xSemaphoreGive(xSemaTxDone);
}


void GUI_X_Log (const char *s) { }
void GUI_X_Warn (const char *s) { }
void GUI_X_ErrorOut(const char *s) { }

五、测试

5.1 裸机测试

#include "sys.h"
#include "delay.h"
#include "timer.h"
#include "oled.h"
#include "GUI.h"

int main(void)
{
    Cache_Enable();                			//打开L1-Cache
    HAL_Init();				        		//初始化HAL库
    Stm32_Clock_Init(160,5,2,4);  		    //设置时钟,400Mhz
    delay_init(400);						//延时初始化

    TIM3_Init(50000-1,200-1);      	//定时器3初始化，定时器时钟为200M，分频系数为20000-1，  50ms  刷新屏幕
    __HAL_RCC_CRC_CLK_ENABLE();//使能CRC时钟，否则STemWin不能使用
    GUI_Init();
    GUI_SetBkColor(GUI_WHITE);		//设置背景颜色
	GUI_Clear();//全部显示背景色
	GUI_DispStringAt("hello world",0,0);
    while(1)
    {
			delay_ms(1000);
    }
}

5.2 含系统测试

//main.c
#include "sys.h"
#include "delay.h"
#include "timer.h"
#include "oled.h"
#include "GUI.h"
#include "textdisplay.h"
#include "FreeRTOS.h"
#include "task.h"
#include "queue.h"

//任务优先级
#define START_TASK_PRIO		1
//任务堆栈大小
#define START_STK_SIZE 		128
//任务句柄
TaskHandle_t StartTask_Handler;
//任务函数
void start_task(void *pvParameters);



//任务优先级
#define Screen_update_TASK_PRIO		2
//任务堆栈大小
#define Screen_update_STK_SIZE 		50
//任务句柄
TaskHandle_t Screen_update_Task_Handler;
//任务函数
void Screen_update_task(void *pvParameters);



int main(void)
{
    Cache_Enable();                			//打开L1-Cache
    HAL_Init();				        		//初始化HAL库
    Stm32_Clock_Init(160,5,2,4);  		    //设置时钟,400Mhz
    delay_init(400);						//延时初始化
    TIM3_Init(50000-1,200-1);      	//定时器3初始化，定时器时钟为200M，分频系数为20000-1，  50ms  刷新屏幕
    __HAL_RCC_CRC_CLK_ENABLE();//使能CRC时钟，否则STemWin不能使用

	//创建开始任务
    xTaskCreate((TaskFunction_t )start_task,            //任务函数
                (const char*    )"start_task",          //任务名称
                (uint16_t       )START_STK_SIZE,        //任务堆栈大小
                (void*          )NULL,                  //传递给任务函数的参数
                (UBaseType_t    )START_TASK_PRIO,       //任务优先级
                (TaskHandle_t*  )&StartTask_Handler);   //任务句柄
    vTaskStartScheduler();          //开启任务调度

}
//开始任务任务函数
void start_task(void *pvParameters)
{
    taskENTER_CRITICAL();           //进入临界区
    //创建LED0任务
    xTaskCreate((TaskFunction_t )Screen_update_task,
                (const char*    )"Screen_update_task",
                (uint16_t       )Screen_update_STK_SIZE,
                (void*          )NULL,
                (UBaseType_t    )Screen_update_TASK_PRIO,
                (TaskHandle_t*  )&Screen_update_Task_Handler);
    vTaskDelete(StartTask_Handler); //删除开始任务
								    GUI_Init();
    emwin_texttest();
    taskEXIT_CRITICAL();            //退出临界区
}

void Screen_update_task(void *pvParameters)
{
    while(1)
    {
        vTaskDelay(50);  //50ms
			OLED_Refresh_Gram();
    }
}
#include "textdisplay.h"
#include "GUI.h"
void emwin_texttest(void)
{
	GUI_SetBkColor(GUI_BLUE);		//设置背景颜色
	GUI_Clear();					//清屏
	GUI_SetPenSize(10);				//设置笔大小
	GUI_SetFont(&GUI_Font8_ASCII); //设置字体
	GUI_DispStringHCenterAt("HELLO WORD!",63,0);
	GUI_SetTextMode(GUI_TM_REV);	//反转文本
	GUI_DispStringHCenterAt("GUI_TM_REV"   ,63,8);
	GUI_SetTextMode(GUI_TM_TRANS);	//透明文本
	GUI_DispStringHCenterAt("GUI_TM_TRANS" ,63,16);
	GUI_SetTextMode(GUI_TM_XOR);   	//异或文本
	GUI_DispStringHCenterAt("GUI_TM_XOR"   ,63,24);
	GUI_SetTextMode(GUI_TM_TRANS|GUI_TM_REV);//透明反转文本
	GUI_DispStringHCenterAt("GUI_EM_TRANS|GUI_TM_REV",63,32);
}
