LED数码管
压降一般为1.5~2V,额定电流为10mA,最大电流为40mA,静态显示时取10mA为宜，动态扫描显示，可加大脉冲电流，但一般不超过40mA。

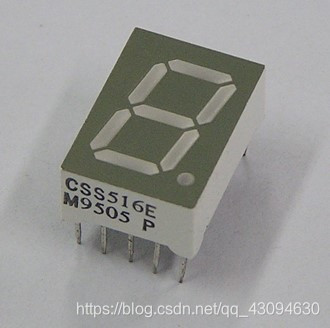

常用的7段LED数码管的正面与背面

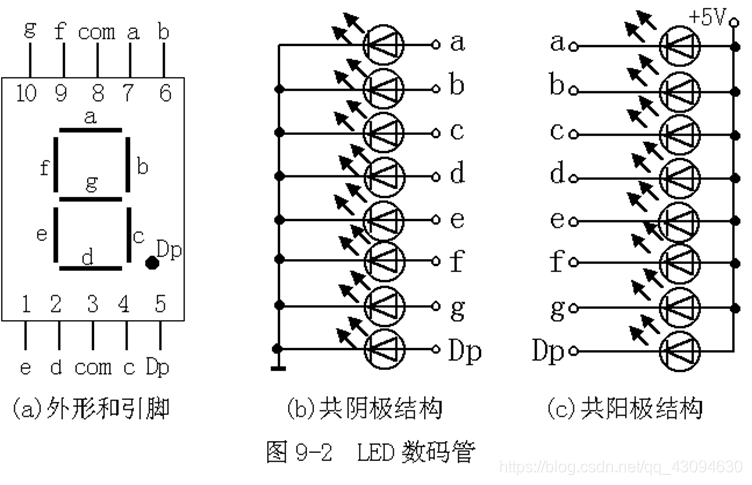

LED数码管
共阴极数码管（接地）
共阳极数码管


共阴极数码管

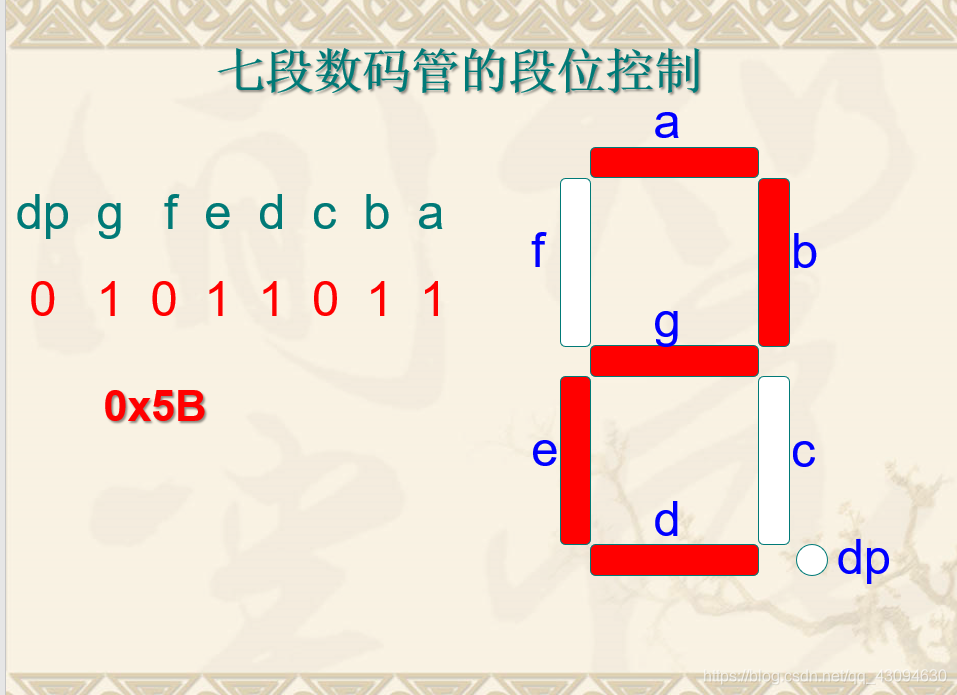

点亮一段输出高电平，未点亮为输出低电平。
