单片机——数码管1（Proteus和KeilC51）

数码管原理

共阴极

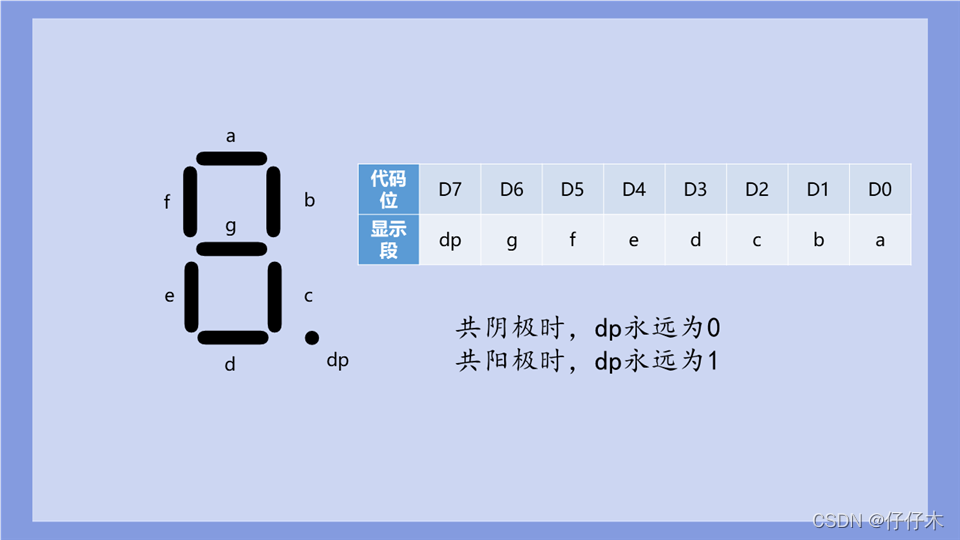

段码原理

显示字符	共阴极段码

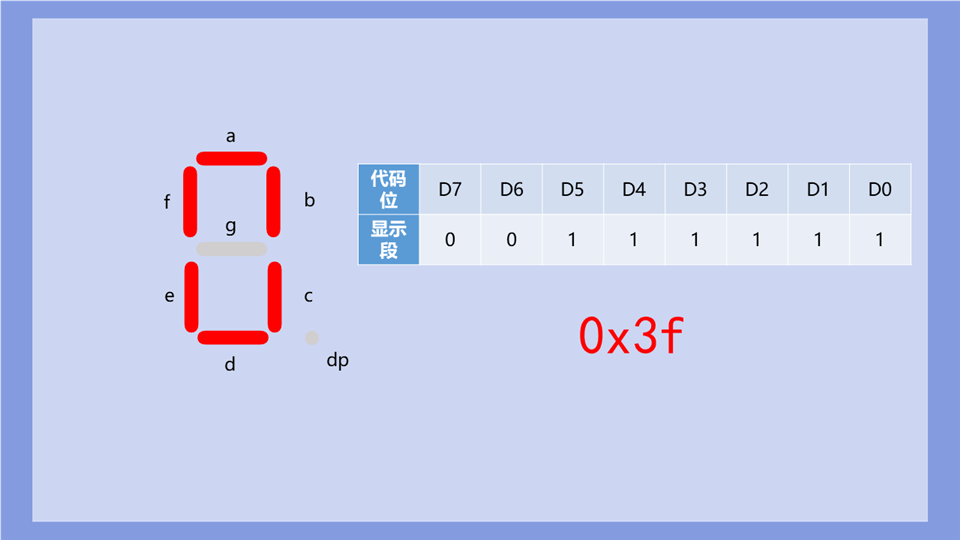

0	0x3f
1	0x06
2	0x5b
3	0x4f
4	0x66
5	0x6d
6	0x7d
7	0x07
8	0x7f
9	0x6f

如何显示小数点

dp=1时，为小数点，在段码后+0x80也可以

共阳极

共阳极与共阴极相反（就不演示了）

显示字符	共阳极段码
0	0xc0
1	0xf9
2	0xa4
3	0xb0
4	0x99
5	0x92
6	0x82
7	0xf8
8	0x80
9	0x90

单只数码管

共阴极

数码管从0-9

1. 演示

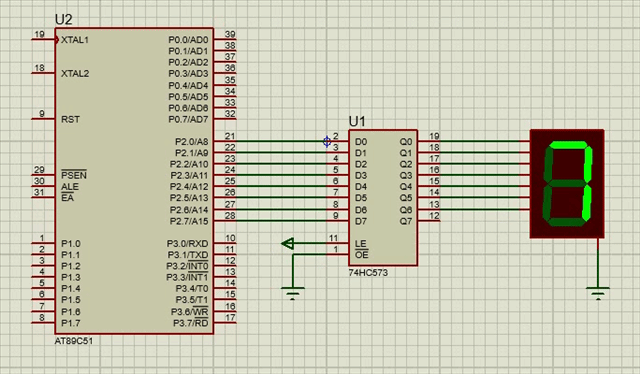

2. 用到的器件

   数码管：7seg 然后找cat
   74hc573


3. 代码

   #include<reg51.h>
   #include<intrins.h>

   #define uint unsigned int
   #define uchar unsigned char

   uchar code tab[] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};

   void delay(uint xms){
   	uint i,j;
   	for(i=xms;i>0;i--){
   		for(j=110;j>0;j--);
   	}
   }

   void main(){
   	while(1){
   		uint i;
   		for(i=0;i<10;i++){
   			P2=tab[i];
   			delay(500);
   		}
   	}
   }


两个单只数码管从00-99

1. 演示

   由于P0口比较特殊，所以不能用74hc573器件，需要用上拉电阻（pullup）或者电阻（res）


2. 代码

   #include<reg51.h>
   #include<intrins.h>

   #define uint unsigned int
   #define uchar unsigned char


   void delay(uint xms){
   	uint i,j;
   	for(i=xms;i>0;i--){
   		for(j=110;j>0;j--);
   	}
   }

   void main(){
   	uint i,j;
   	uchar code tab[] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
   	while(1){
   		for(i=0;i<100;i++){
   			P0=tab[i/10];
   			delay(70);

   			P2=tab[i%10];
   			delay(70);
   		}
   	}
   }


共阳极

数码管从0-9

1. 演示


2. 器件

   数码管：7seg然后找道an
   2n3702


3. 代码

   #include<reg51.h>

   #define uint unsigned int
   #define uchar unsigned char

   uchar code tab[] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};

   sbit s=P3^0;

   void delay(uint xms){
   	uint i,j;
   	for(i=xms;i>0;i--){
   		for(j=110;j>0;j--);
   	}
   }

   void main(){
   	uint i;
   	s=0;
   	while(1){
   		for(i=0;i<10;i++){
   			P2=tab[i];
   			delay(500);
   		}
   	}
   }
