《X86汇编-从实模式到保护模式》11. 进入保护模式

全局描述符表

在进入保护模式前，必须定义全局描述符表。
全局描述符表里面定义的段描述符，许多的段描述符就构成了一张表，称为全局描述符表（GDT）。
段描述符：用 8 个字节来描述该段相关的信息，每个段都需要一个描述符。

全局描述符表寄存器（GDTR）

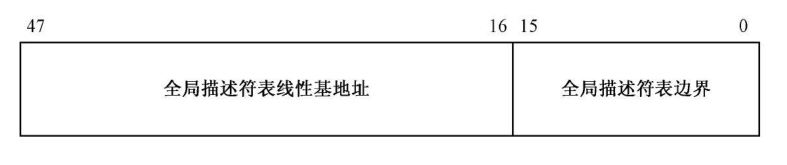

• 这个是 48 位的寄存器。

• 该寄存器分为两部分，分别是 32 位线性地址和 16 位的边界。

• GDTR 32 位线性基地址部分：保存全局描述符表在内存中的起始线性地址。
  GDTR 16 位边界部分：保存全局描述符表的边界（界限），值 = 表的大小（总字节数）- 1。



因为 GDT 的界限是 16 位的，所以该表最大是 $2^{16}$ 字节，也就是 65536 字节（64KB）。又因为一个描述符占 8 字节，故此最多可定义 8192 个描述符。
由于在进入保护模式后，处理器立即要按新的内容访问模式工作，所以，必须在进入保护模式前定义 GDT。
实模式下只能访问 1MB 内存，故 GDT 通常都定义在 1MB 以下内存访问中。
允许进入保护模式后换个位置重新 定义 GDT。

存储器的段描述符

实模式和保护模式在内存访问上的区别：保护模式下，无法随便访问任意内存，要访问某个内存空间需要先在 GDT 内定义要访问的内存段。
描述符不是由用户程序自己建立的，而是在加载时，由操作系统根据你的程序结构而建立的，而用户通常是无法建立和修改 GDT 的。

在这种情况下，若未按约定访问内存，则会被处理阻止。

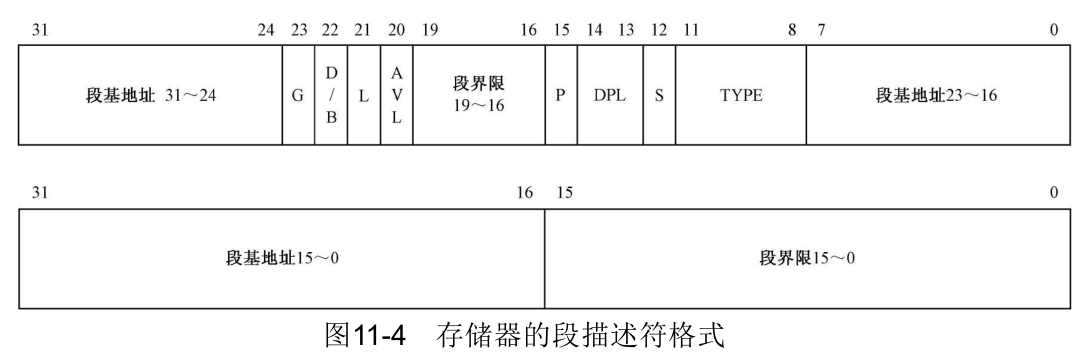

20 位的段界限用来限制段的扩展范围：

• 对于向上扩展的段，段界限决定了偏移量的最大值（例如：代码段）。
• 对于向下扩展的段，段界限决定了偏移量的最小值（例如：栈段）。

符号	含义
G（颗粒度）	G=0 时，段界限以字节为单位，此时段的扩展范围是从 1 byte 到 1 MB，因为段界限是 20 位。 G=1 时，段界限以 4KB 为单位，此时段的扩展范围是从 4KB 到 4GB。
S（描述符类型）	用于指定描述符类型，S = 0 时，表示是一个系统段。S = 1 时，表示是一个代码段或数据段。
DPL（描述的特权级）	用于指定段的使用权限，从高到低为 0、1、2、3。刚进入保护模式时执行的代码具有最高特权级 0，这些代码通常都是操作系统的代码。刚加载入的程序会被赋予一个较低的初始特权级。
P（段存在位）	用于指示描述符对应的段是否存在。每当通过描述符访问内存中的段时，若 P = 0，则处理器会产生一个异常中断。
D/B	D/B = 0，表示使用 16 位。D/B = 1，表示使用 32 位。 若该段是代码段，该位称为 D 位，用于偏移地址和操作数。 若该段是栈段，该位称为 B 位，决定是用 SP 还是 ESP。
L（64 位代码段标志）	L = 1，表示该段采用 64 位。

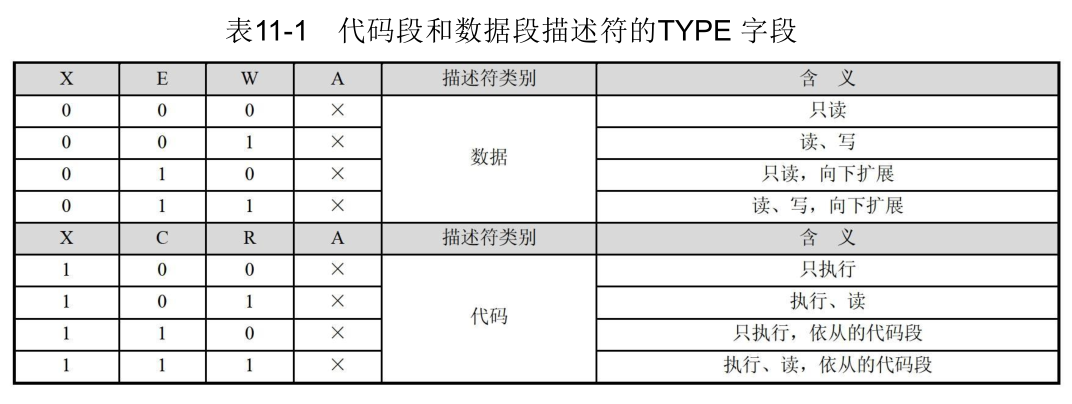

TYPE	用于指示描述符的子类型。TYPE 字段共 4 位，对于数据段则是 X、E、W、A，对于代码段则是 X、C、R、A。
AVL	是软件可以使用的位，通常由操作系统来使用，处理器并不使用它。

TYPE 符号	含义
X	是否可以执行。数据段总是不可以执行的，X = 0；代码段总是可以执行的，X = 1。
E	指示段的扩展方向。E = 0 是向上扩展，是普通的数据段。E = 1 是向下扩展，通常是栈段。
W	表示段是否可写。W = 0 表示段不可写入，否则引发处理器的异常中断。W = 1 表示段可写。
C	表示段是否为特权级依从的。C = 0 表示不是，C = 1 表示是。 对于代码段来说，C = 0 这样的代码段可以从与它特权级相同的代码段调用，或通过门调用。C = 1 表示允许从低特权级的程序转移到该段执行。
R	表示是否可读。处理器要执行代码需要读指令，这里的 R 并不会限制处理器读取代码执行，而是对程序和指令的限制。例如使用 CS:IP 直接访问某个不可读的段。
A	表示该段最近是否被访问过。在初始时应该置为 0。之后若该段被访问时，处理器自动将其置为 1。操作系统负责该位的清零操作，操作系统定期监视该位的状态，就可以统计出该段的使用频率。

安装存储器的段描述符并加载 GDTR

目前还处于实模式，因此在 GDT 中按照描述符，必须将 GDT 的线性地址（物理地址）转换成逻辑段地址和偏移地址。

;计算GDT所在的逻辑段地址
mov ax,[cs:gdt_base+0x7c00]        ;低16位
mov dx,[cs:gdt_base+0x7c00+0x02]   ;高16位
mov bx,16
div bx
mov ds,ax                          ;令DS指向该段以进行操作
mov bx,dx                          ;段内起始偏移地址

Tips：因为主引导程序的实际加载位置的逻辑地址为 0x0000:0x7c00，因此需要加上 0x7c00。

处理器规定，GDT 中的第一个描述符必须是空描述符。

;创建0#描述符，它是空描述符，这是处理器的要求
mov dword [bx+0x00],0x00
mov dword [bx+0x04],0x00

;创建#1描述符，保护模式下的代码段描述符
mov dword [bx+0x08],0x7c0001ff
mov dword [bx+0x0c],0x00409800

;创建#2描述符，保护模式下的数据段描述符（文本模式下的显示缓冲区）
mov dword [bx+0x10],0x8000ffff
mov dword [bx+0x14],0x0040920b

;创建#3描述符，保护模式下的堆栈段描述符
mov dword [bx+0x18],0x00007a00
mov dword [bx+0x1c],0x00409600

现在所有描述符都已经安装完毕，现在加载描述符表的线性基地址和界限到 GDTR 寄存器。

;初始化描述符表寄存器GDTR
mov word [cs: gdt_size+0x7c00],31  ;描述符表的界限（总字节数减一）
								   ;4个描述符，每个描述符8byte，GDT总字节数为4*8=32
								   ;总字节数 - 1 = 31
;
lgdt [cs: gdt_size+0x7c00]

指令介绍：

lgdt m48

• 该操作数是一个 48 位（6 字节）的内存区域。
• 这 6 字节内存区域的划分必须严格按照标准的 GDTR 要求来，由于程序由上至下执行，内存也是从上至下扩展，因此前（低）16 位是 GDT 的界限值，后（高）32 位是 GDT 的基地址。

保护模式下的内存访问

控制实模式和保护模式的开关：CR0 寄存器。

CR0 寄存器是处理器内部的控制寄存器，32 位寄存器，包含了一系列用于控制处理器操作模式和运行状态的标志位。

• 其中第 1 位（位 0）是保护模式的允许位，置为 1 即开启保护模式。

保护模式下的中断机制和实模式不同，因此原有的中断向量表不再适用，且在保护模式下，BIOS 中断都不能使用。所以在重新设置保护模式下的中断环境之前，必须关闭中断。

cli ;保护模式下中断机制尚未建立，应
    ;禁止中断

设置 PE 位。

mov eax,cr0
or eax,1
mov cr0,eax                        ;设置PE位

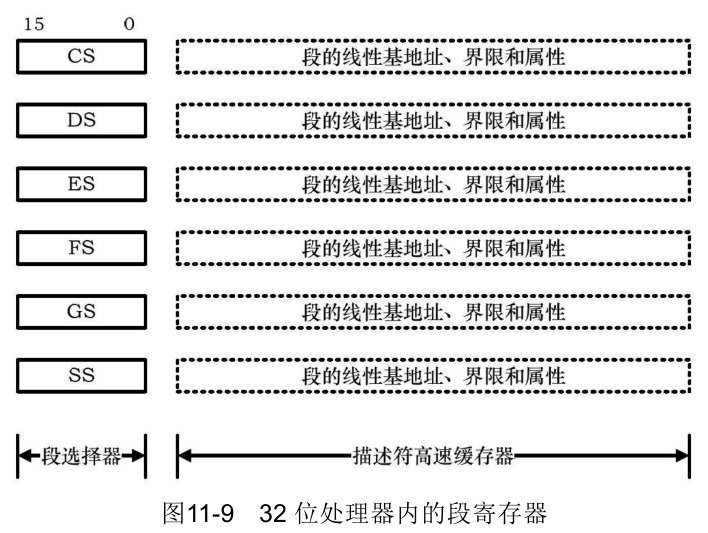

保护模式下的每个段寄存器都包含了一个不可见的部分，称为描述符高速缓存器，用来存放段的线性基地址、段界限和段属性。

在 32 位非保护模式下，访问内存，每当引用一个段时，处理器自动将段左移 4 位，并保存到描述符高速缓存器中。此后就一直使用描述符高速缓存器的内容作为段地址（不然每次都需要访问内存，会影响效率，因此将得到的数据放入寄存器的高速缓存器中，此后就会一直使用缓存器中的内容作为段地址）。

在保护模式下，送到段选择器（描述符高速缓存器）的内容不再是逻辑段地址，而是段描述符在描述表中的索引号。

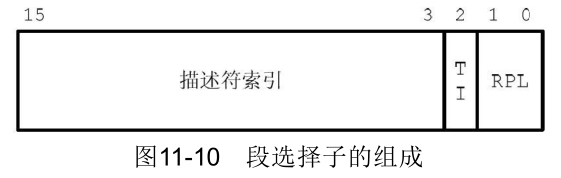

在保护模式下，访问一个段时，送到段选择器的是段选择子。它由三部分组成：

• 第一部分：描述符的索引号。
• 第二部分：TI 是描述符表指示器，TI = 0 表示描述符在 GDT 中，TI = 1 表示描述符在 LDT 中。
• 第三部分：RPL 是请求特权级，表示给出当前选择子的那个程序的特权级别，正是该程序要求访问这个内存段。

例如：假设某个描述符的索引号是 2，类型是 GDT，请求特权级 RPL 是 00。
对应段选择子为：0000 0000 00010 0 00

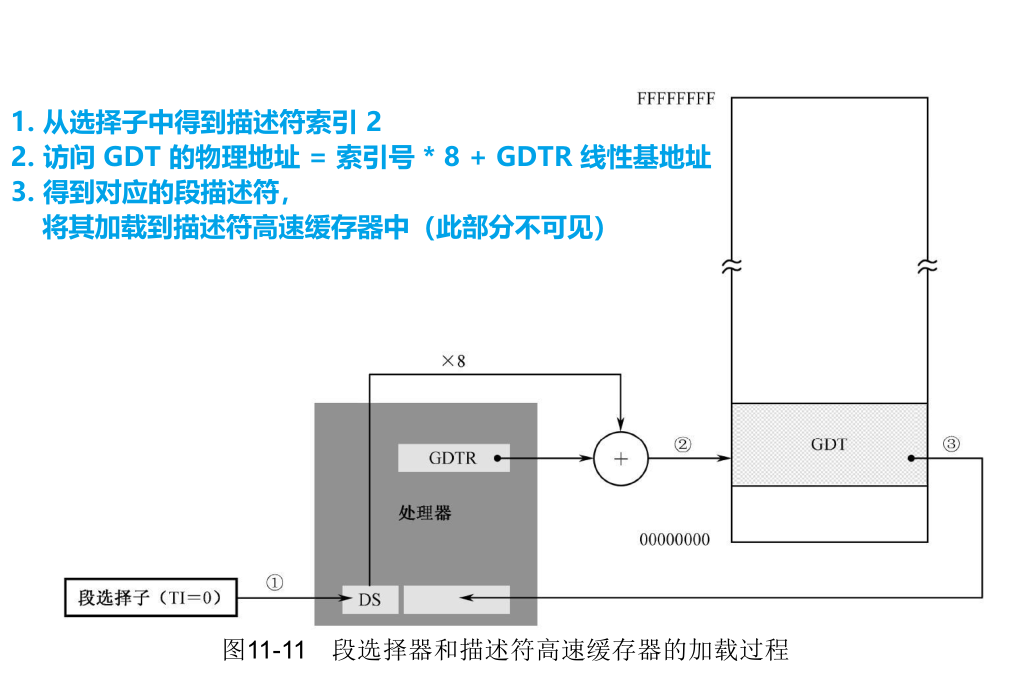

若处理器执行了改变段选择器的指令，则会刷新描述符高速缓存器中的内容，具体过程如下：

此后，每当有访问内存的指令时，就不再访问 GDT 中的描述符，直接用当前段寄存器描述符高速缓存器提供的线性基地址。

清空流水线并串行化处理器

进入保护模式后，在实模式中段寄存器的高速缓存存储器中的内容其实还存在，这可能会导致进入保护模式后运行代码的结果会有问题。
进入保护模式前，已有指令进入流水线，在实模式中这些指令都是按 16 位进行译码的。进入保护模式后，受 CS 段描述符高速缓存器中实模式残留内容的影响，处理器将进入 16 位保护模式工作。若保护模式下的代码是 16 位的，影响可能不大，但若使用了 bits 32 进行编译（即变成 32 位代码），那么可能会导致结果的不正确。

使用 jmp 或 call，处理遇到这种指令，一般会清空流水线，并串行化执行。也会重新加载段选择器 CS，并刷新描述符高速缓存器中的内存。

解决方案：设置完 CR0 的 PE 位后，立即使用 jmp 或 call 转移到保护模式。

⚠️ 值得注意的是，jmp cs:ip 中段基地址已经不再是逻辑段基地址，而是段选择子，因为此时已经进入了保护模式。

mov cs, ax

注意：在保护模式下，不允许使用 mov 改变段寄存器 CS 的内容，否则引发异常中断。
