使用Altium Designer软件如何导入3D模型 方法二 —— 网上下载已有的3D模型，然后导入封装库

使用Altium Designer软件如何导入3D模型 方法二 —— 网上下载已有的3D模型，然后导入封装库

上一篇博客讲述了使用Altium Designer软件导入3D模型的第一种方法，现在讲述一下第二种方法。在讲述之前，我先再重复一下这三种方法。
1、 请求结构工程师进行3D模型建模，然后保存STEP格式，我们导入封装库中；
2、 网上下载已有的3D模型，然后导入封装库；
（注：推荐一个网站https://www.3dcontentcentral.cn/ ）
3、 自己用Altium Designer软件建立简单的模型。

一、从网上下载已有的3D模型

这里还要再重复一下，一个神奇的网站，可以得到大部分的3D封装，网址如下：
链接: https://www.3dcontentcentral.cn/.
下面讲述一下如何从这个网站下载封装，比如我们需要QFN-20封装。
1.1、 打开网址链接，搜索QFN，特殊的我只输入关键部分，因为这样可以找到更合适的，我们找到QFN-20封装，左击；

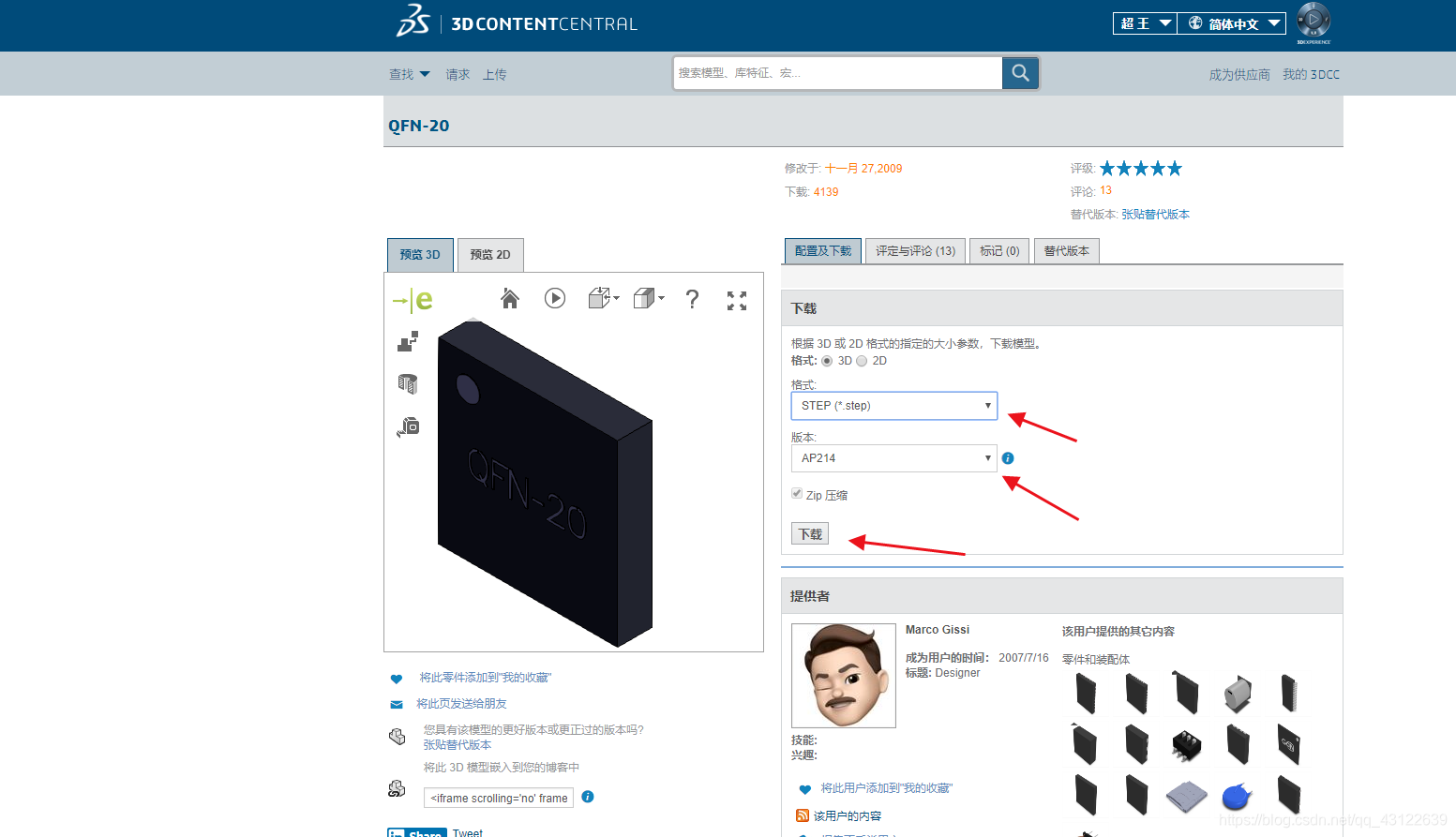

1.2、 根据如下图进行选项，一定要选择STEP格式的文件，点击下载 ；
1.3、 点击蓝色部分的QFN-20；

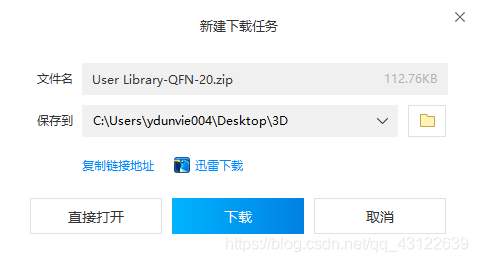

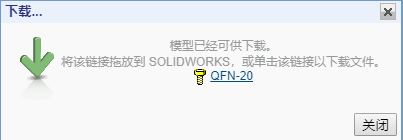

1.4、出现一个对话框，选好保存的位置之后，点击下载即可；

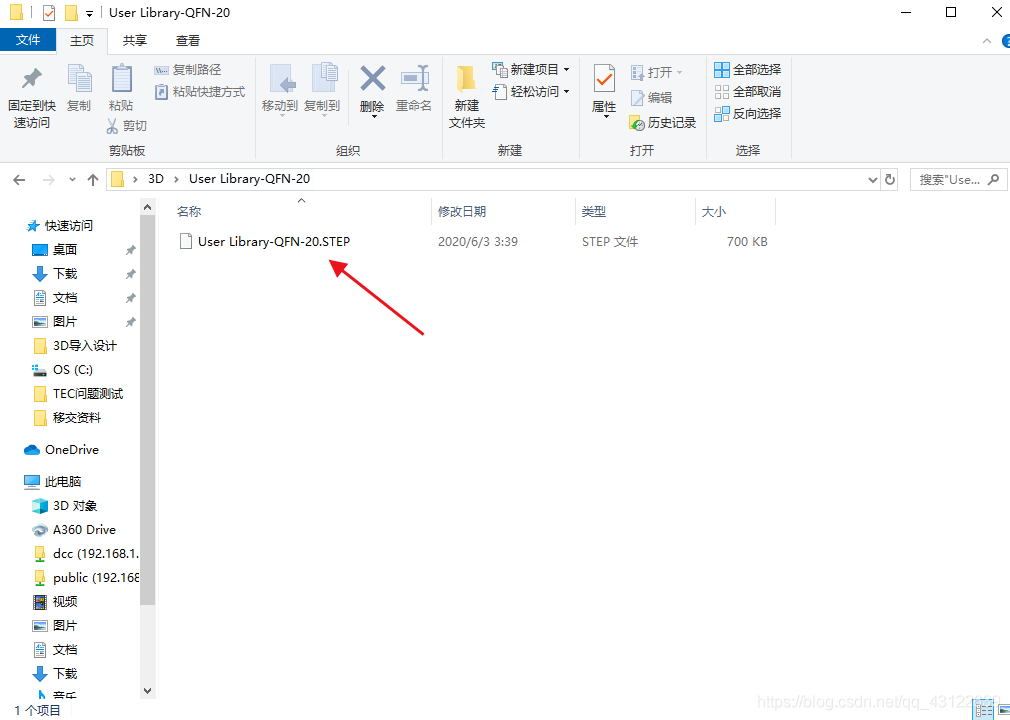

1.5、 打开文件保存的位置，解压后就能看到我们下载的文件；

二、将下载好的3D模型导入封装库

3D封装已经下载完成，现将下载好的3D模型导入到封装库中，这个操作在方法一中已经讲过，但是我还是在讲一遍，加深一下我的印象，也免得来回切换我上一个博客。

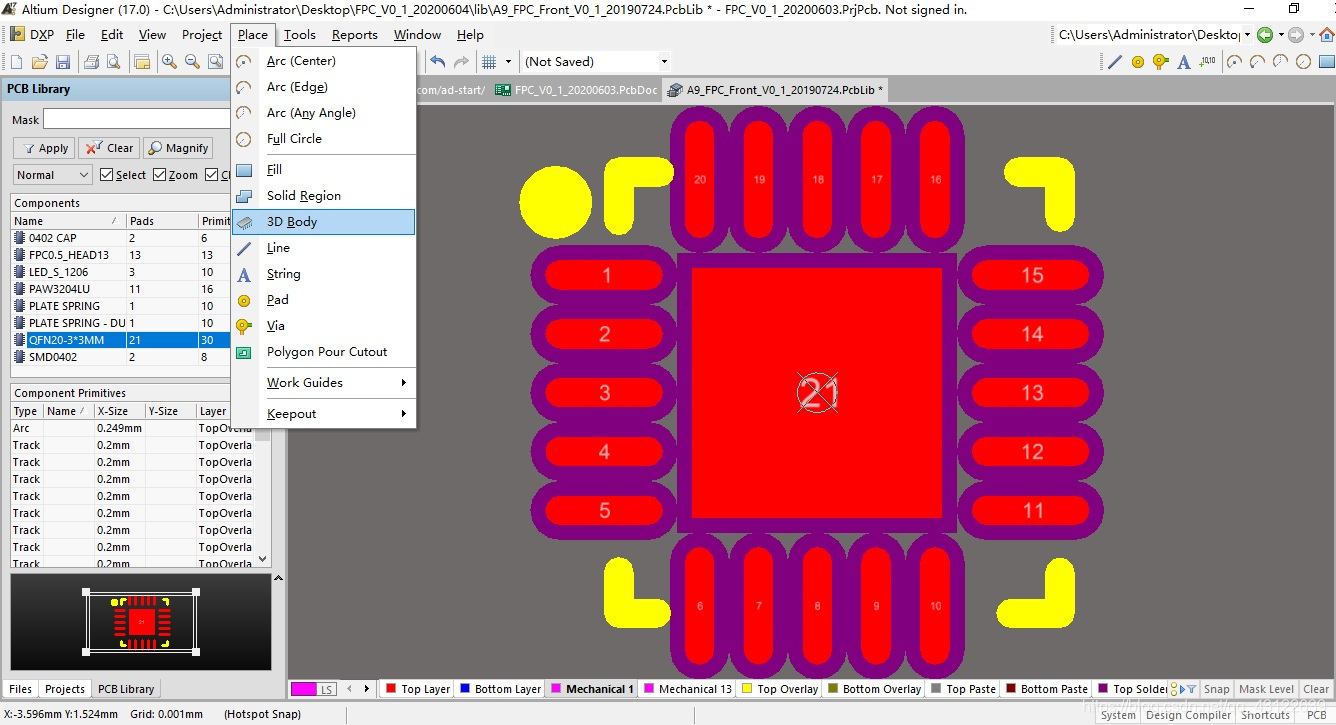

2.1、 打开PCB封装库文件，选中需要加载3D封装的元器件，点击 Place 》3D Body （ 快捷键 P-B ） ，进入3D Body [mm] 对话框 ；

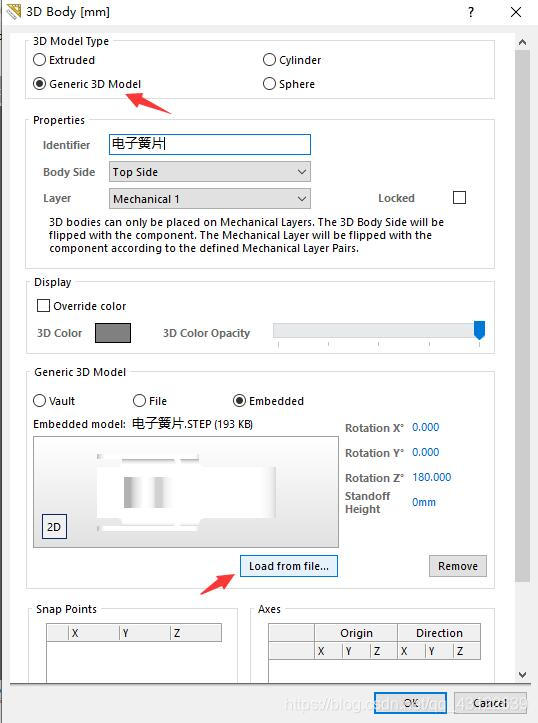

2.2、 按如图先选择 Generic 3D Model ，然后点击Load from file ,进入Choose Model对话框 ；

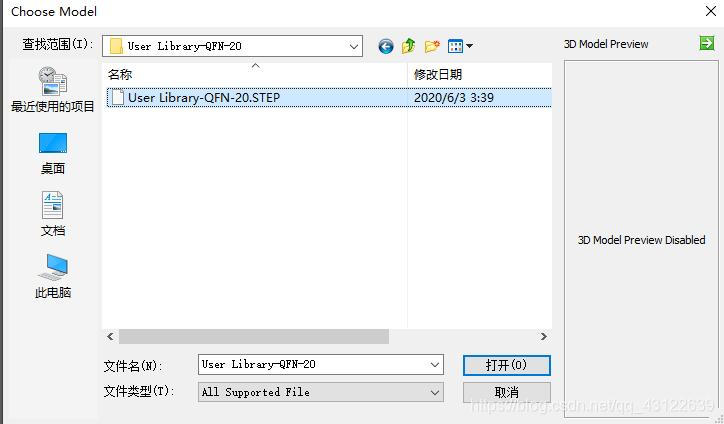

2.3、 选择我们需要的STEP格式文件，点击打开，返回3D Body [mm] 对话框；

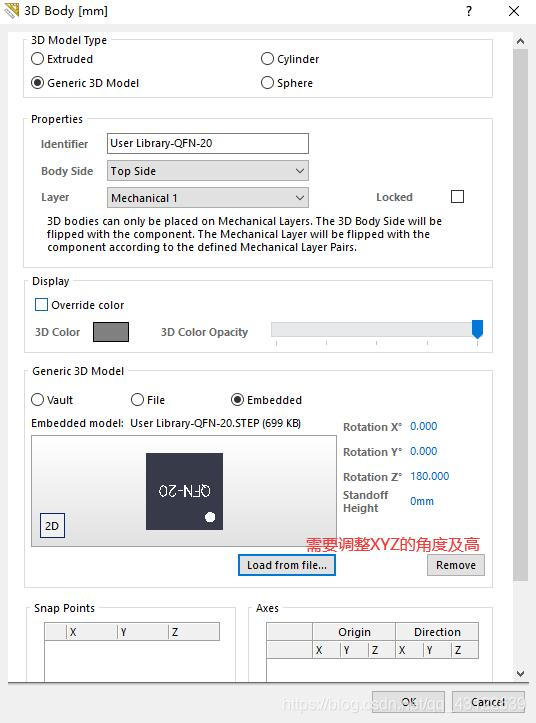

2.4、 点击OK，初步确定XYZ的位置与方向，随后调整XYZ方向的角度，直到确定3D的位置和方向合适；
2.5、 3D封装加入完成，如图所示，保存即可。

三、将更新的3D模型封装更新到PCB文件中

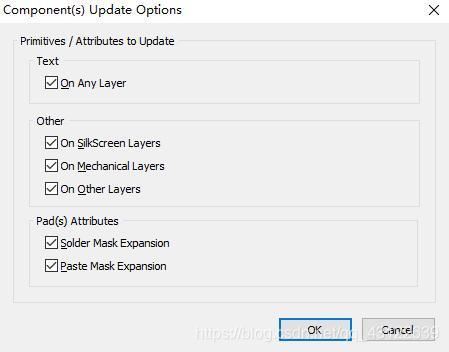

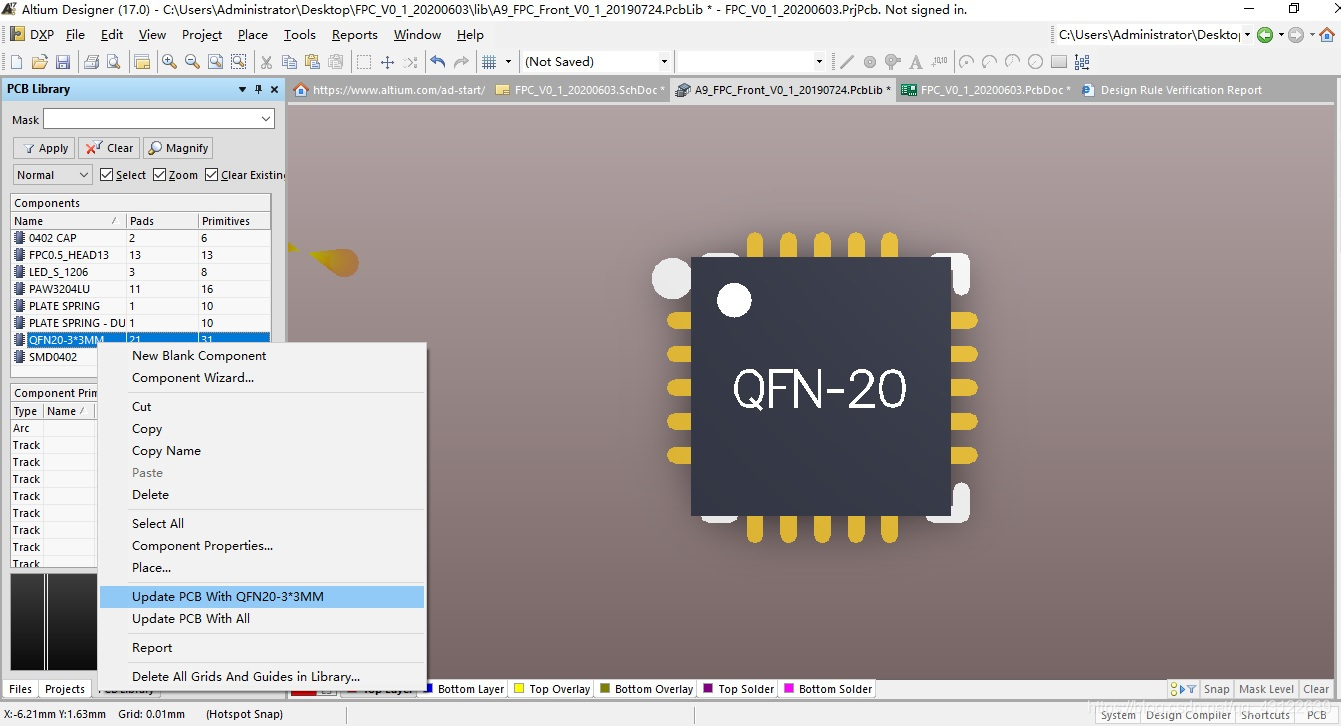

3.1、 选中已更新好的封装，右击选中Update PCB With QFN-20 3*3MM，进入Component（s）Update Options对话框；
3.2、 点击OK ；

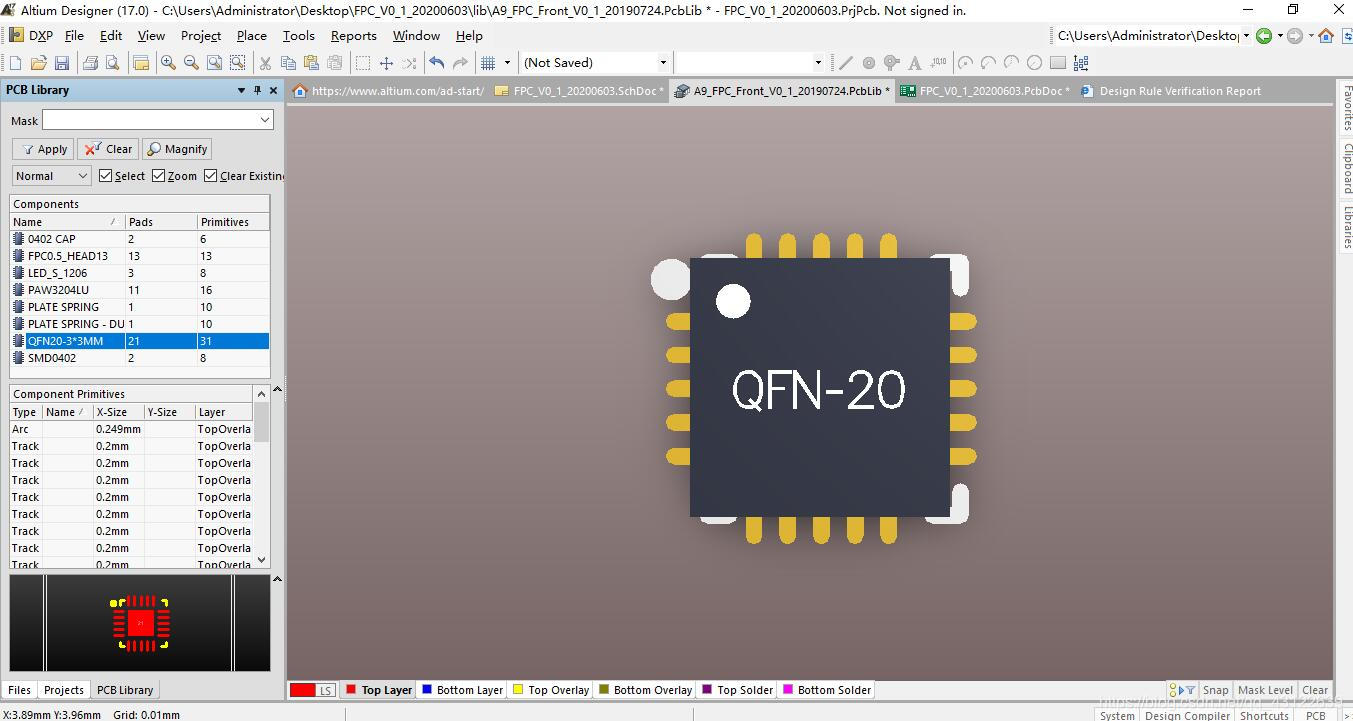

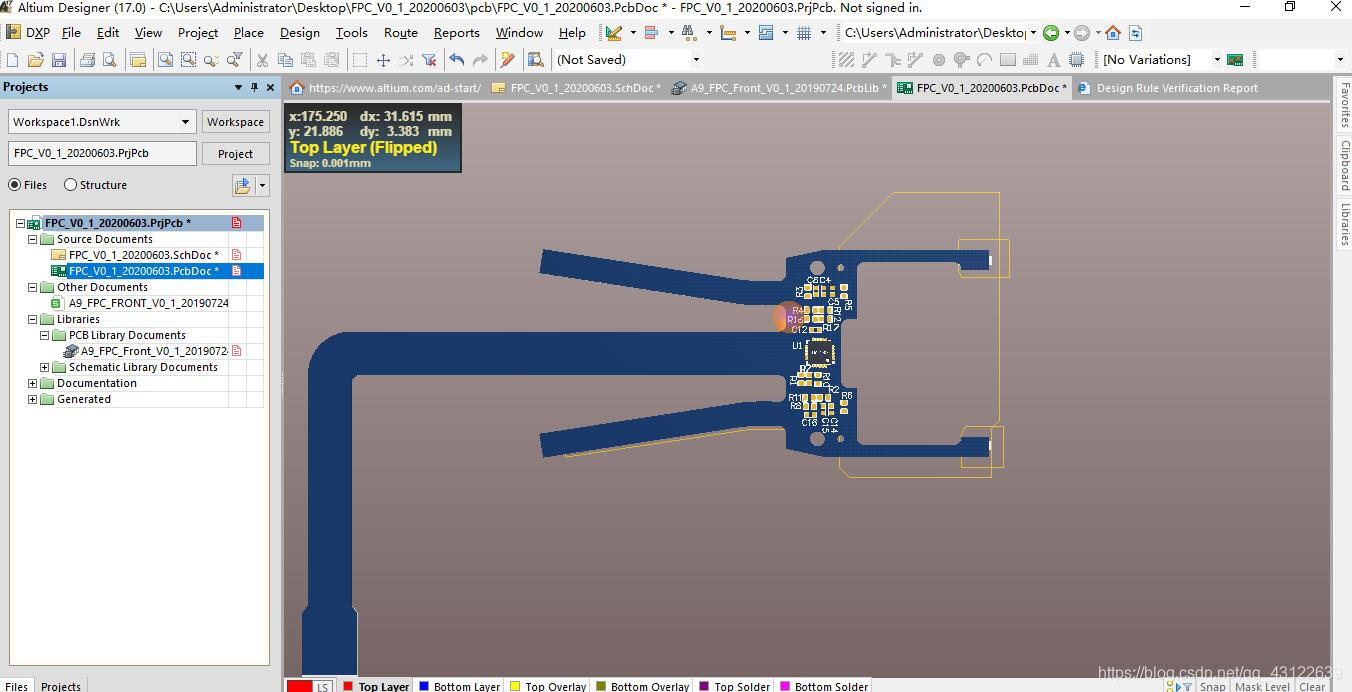

3.3、 PCB文件中的3D封装已经更新完成，如图所示。
