浪子回头之邱关源第五版节点电压法解法与multisim模拟与matlab解法

前言：

之所以叫浪子回头是因为感觉这块在大学期间没有认真学习。并且也忘的差不多了也导致换行业还要重新拾起他。现在从事的是硬件开发和FPGA。这篇博客开写之前非常想感谢小z和x哥，还有小u公司，没有小z的推荐没有x哥指导，没有小u的平台也就没有现在的我。也许我也有和鲁智深的命吧。这可能是遇z而起,遇u而成吧。
小y最近有拿起了邱关源的电路，随手翻到了课后题发现好多不会求解了，其实直接用multisim就能看出答案，但是这样无法了解其本质，我们将其数学化模型话的话便可以更好的理解电路。
附：
现在将所作的题矩阵化，等学到RLC串联后，再用simulink将其模型化。

邱关源第五版P80页有一题是

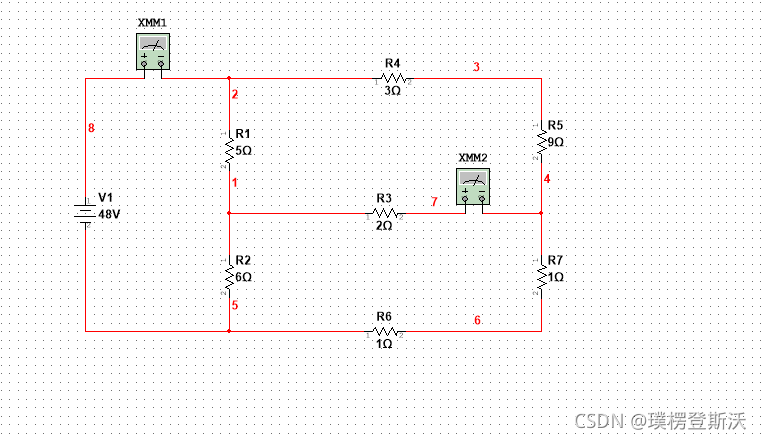

我们发现此电路R6、R7、R5、R4是串联，所以将其简化

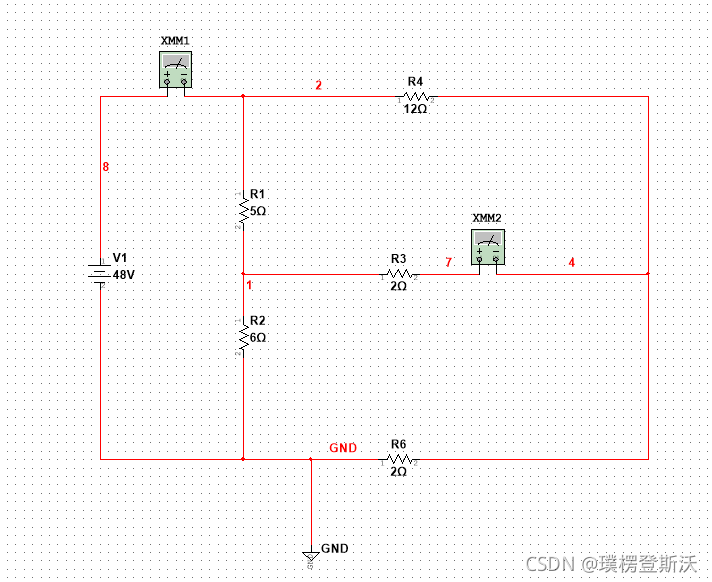

如图上图所示。之所以选择如图所示的地方接地就是为了方便计算，此方法不用设电流会减少方程数。

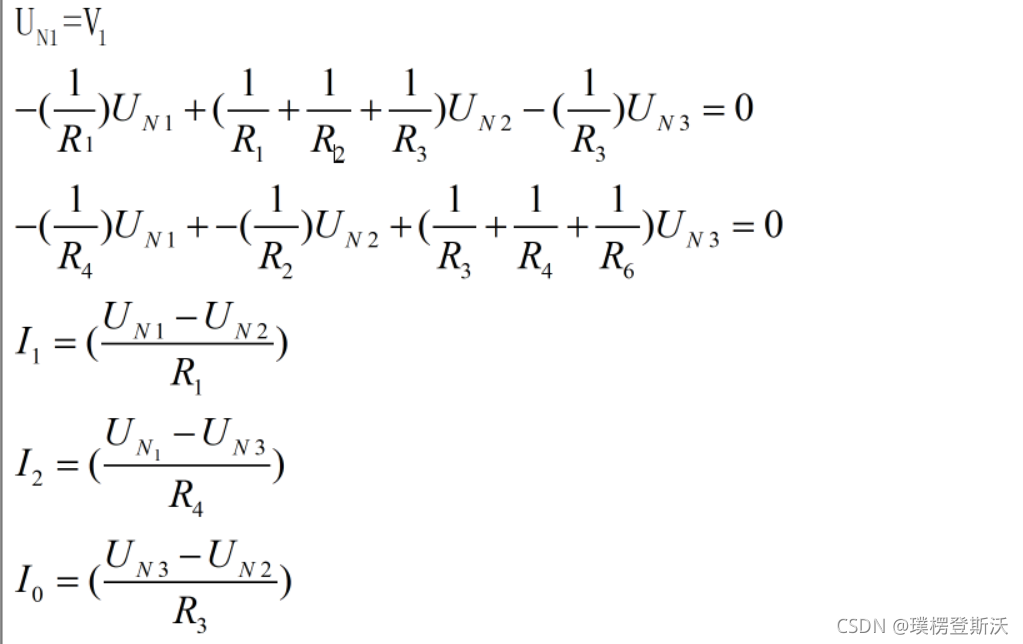

得出方程：
将其矩阵化：

在matlab运行

将电压带入电流方程中

获得电流I

所以电流为9A与所设方向相反。
同理获得I0电流

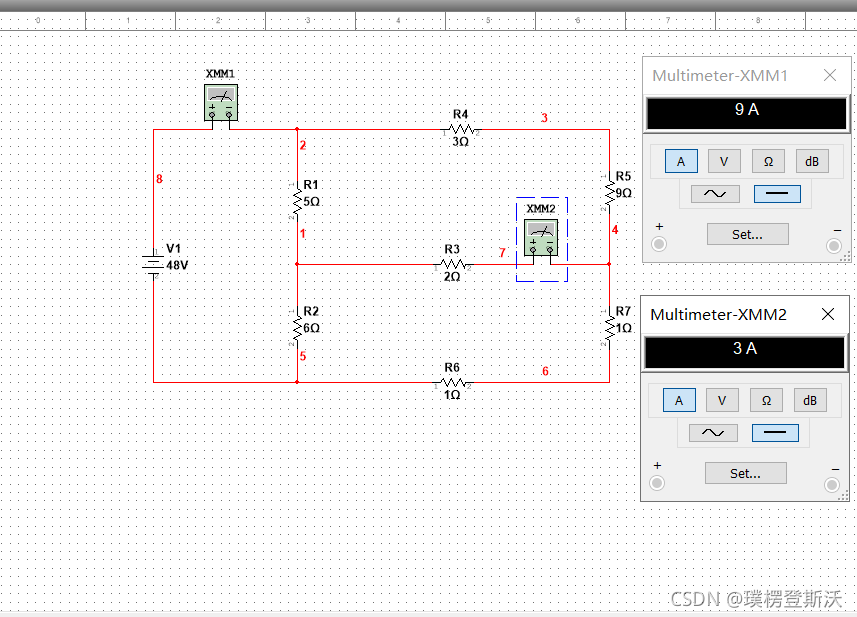

实验与计算完全相符！
实验相关的代码及仿真链接如下：
https://download.csdn.net/download/qq_43161960/24569949
