风云崛起之matlab求解电路状态方程

风云崛起之matlab求解电路状态空间方程

将数学实体化，将数学工程化是我写此博客的目标，要不然数学在大众眼里冷冰冰的没有感情，接下来我想用电路来讲解状态空间方程的由来及解法。

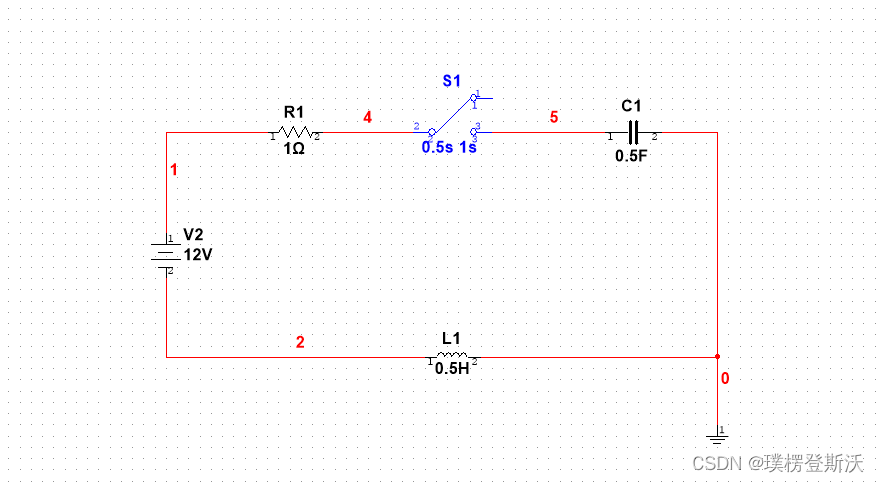

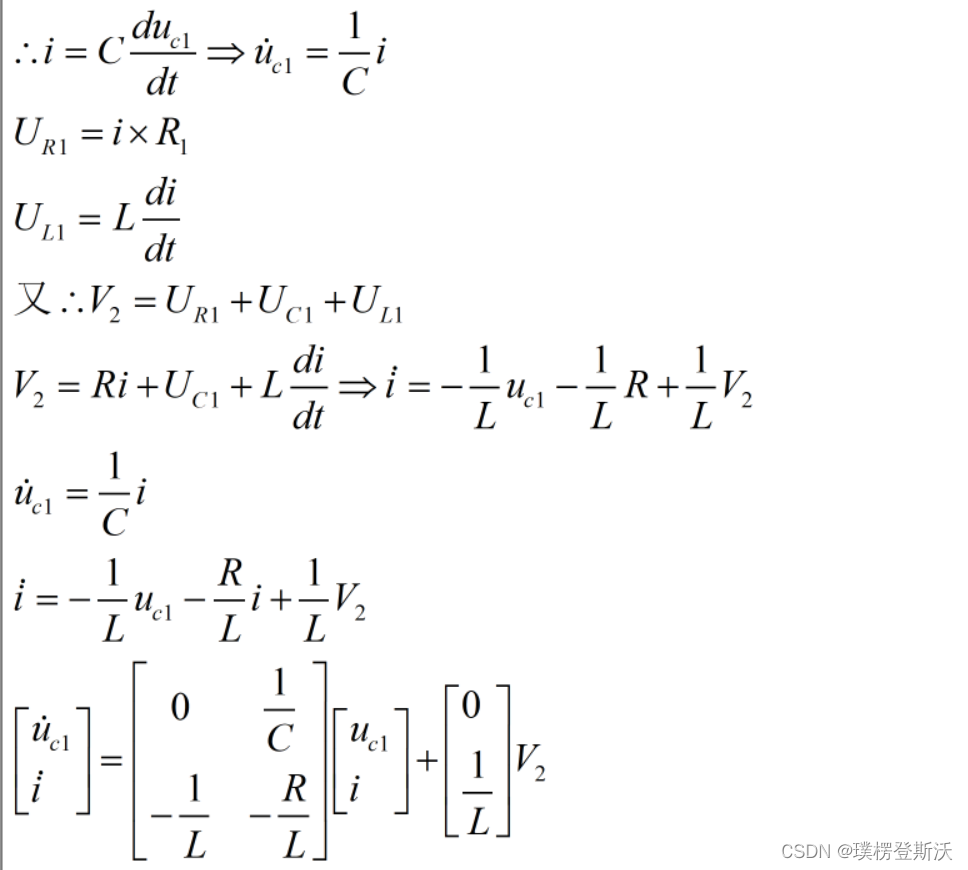

依据上图可以列写微分关系式这里面只要RLC的关系没有数字关系

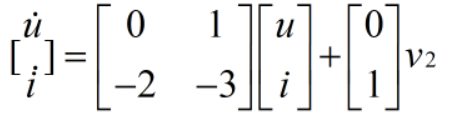

这里为了方便计算使用的状态空间方程为下图所示

获得矩阵A

matlab运行结果如下

[     2*exp(-t) - exp(-2*t),     exp(-t) - exp(-2*t)]
[ -2*exp(-2*t)*(exp(t) - 1), -exp
