本文介绍了如何使用CASS3D进行三维房屋和地形的绘制。首先，设置了智能绘房选项并演示了绘制不同形状房屋的步骤，包括使用快捷命令和调整房屋结构。接着，详细阐述了调整不规则房屋、添加阳台、绘制道路、提取高程点以及画水渠和围墙的方法。最后，提到了CASS快捷键在CASS3D中的应用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

请添加图片描述
之前介绍了使用CASS绘制房地一体地籍图：CASS操作之在房地一体绘图中的应用，使用CASS3D基本操作与CASS相同，只在房屋及地形绘制方面略有差别。

下面我们开始绘制房屋，打开CASS3D，点击设置图片请添加图片描述
在智能绘房处勾选双击左键启用图片请添加图片描述

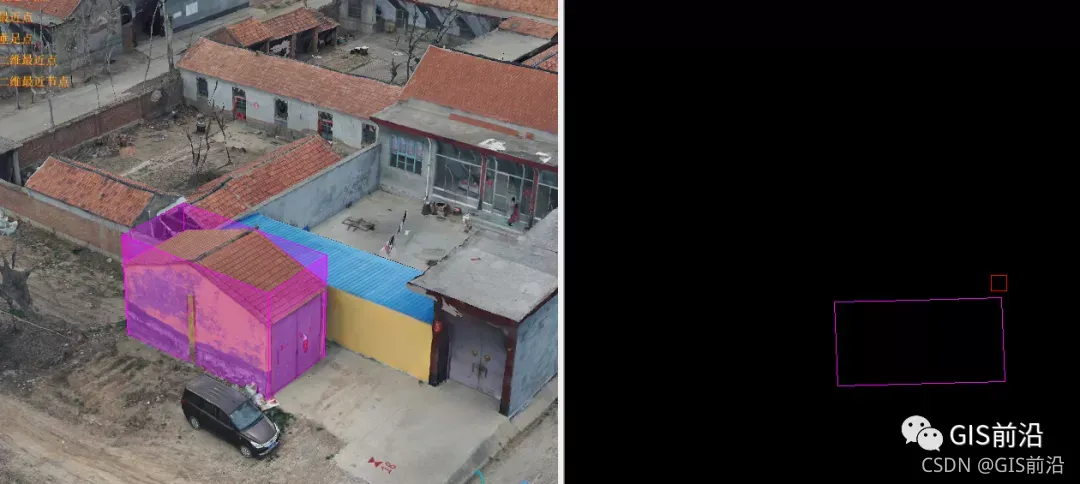

接下来选择房屋双击，上下调整鼠标滚轮，使红线到达合适位置然后右击确定。图片 图片

请添加图片描述
请添加图片描述
对于不规则房屋使用一下画法:输入快捷画房命令ff，选择房屋结构3（本次为砖房）选择直角绘图w 图片

最低0.47元/天 解锁文章
