MPLS TE 流量转发

MPLS TE中的流量转发
Static (ip route 2.2.2.2 255.255.255.255 tunnel 0)
PBR
Autoroute   ( tunnel mpls traffic-eng autoroute announce)
Forwarding-adjacent
基于类的隧道选择：tunnel接口下 tunnel mpls traffic-eng exp x or default
=====================================================

之前的文档中已经学习过了通过OSPF的信息发布，也介绍了CSPF和路径的建立RSVP的工作原理。
接下来应该做什么呢？
可以用三种方法沿隧道接口转发客户的数据流量：
■静态路由 static routes
■策略路由 policy routing
■自动路由 autoroute
那么再直白点说，这块内容就是TE隧道的最后阶段，关键中的关键。试想，通过千辛万苦，建立了一个TE隧道，但是最后你发现从CE来的客户侧的流量根本就没有走隧道的预留路径，那建立这个隧道有什么意义吗？
所以这个文档要学习的重点内容就是如何将数据流量引入TE隧道中按照隧道路径进行转发。
■使用静态路由沿隧道转发流量。
在MPLS TE隧道接口转发流量最简单的方法就是使用静态路由。
ip route 10.1.1.2 255.255.255.255 Tunnel0

在R2上面已经建立了一个TE隧道，是从PE-1-R2到PE-2-R6的单向隧道。
interface Tunnel0
ip unnumbered Loopback0
tunnel destination 10.1.1.2
tunnel mode mpls traffic-eng
tunnel mpls traffic-eng priority 7 7
tunnel mpls traffic-eng bandwidth 1024
tunnel mpls traffic-eng path-option 2 explicit name hank
tunnel mpls traffic-eng path-option 3 explicit name hank-backup
tunnel mpls traffic-eng path-option 4 dynamic
no routing dynamic
end
但是在这个隧道下面并没有使用autoroute自动发布。
也没有再全局下面用静态路由将流量在隧道中转发。

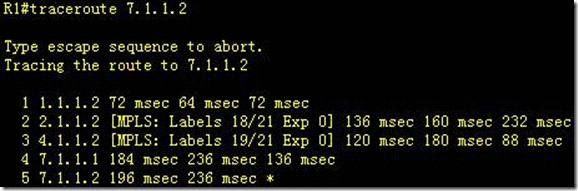

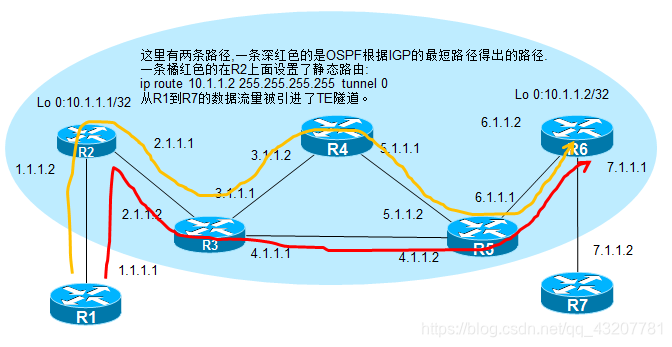

所以如果没有将流量引入隧道，那么在R1到R7,进入mpls核心网后，就会走红色的路径，因为IGP在红色的路径中耗费最小。

然后我再在R2上面用静态路由将流量都引入TE隧道。

ip route 10.1.1.2 255.255.255.255 tunnel 0
interface lo0
ip add 10.1.1.1 255.255.255.255

int tu 0
ip unnumber lo 0
tunnel destination 10.1.1.2
tunnel mode mpls traffic-eng
tunnel mpls traffic-eng priority 7 7
tunnel mpls traffic-eng bandwidth 1024
tunnel mpls traffic-eng path-option 2 explicit name hank
tunnel mpls traffic-eng path-option 3 explicit name hank-backup
tunnel mpls traffic-eng path-option 4 dynamic

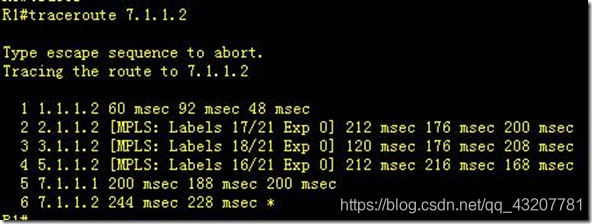

最后我们还是回到R1,重新看看R1到R7是如何走的路径？

到这里，静态路由方式将流量引入隧道进行转发就已经解释清楚了。
■第二种方式，就是用策略路由的方式进行转发。policy routing--PBR，并不是一个新的特性，这里就给一个配置模板不做过多解释了。
interface FastEthernet0/0
ip policy route-map example
!
route-map example permit 10
match ip address 101
set interface Tunnel0
!
access-list 101 permit ip any host 10.1.1.2
■最后一个就是自动路由，用的时候也比较多。
就是自动路由，不用你在全局下面设置静态路由，也不需要设置策略路由，只需要一句命令：

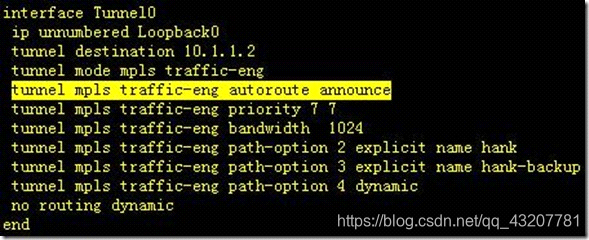

tunnel mpls traffic-eng autoroute announce.
这样的话，实际上就是将流量自动引入mpls TE隧道中去了。
那么TE隧道的路径计算就是以前所说的：
CSPF的选路原理，亲和/掩码/属性标示,隧道优先级，管理权重administrative-weight,显式路径等等.

对于这一章节，其实主要说明了为什么要将流量引入隧道，和如何引入隧道的道理。
