RM5XXX-GL (RM520N-GL RM530N-GL) GNSS 定位

硬件准备


Windows

  • 插上

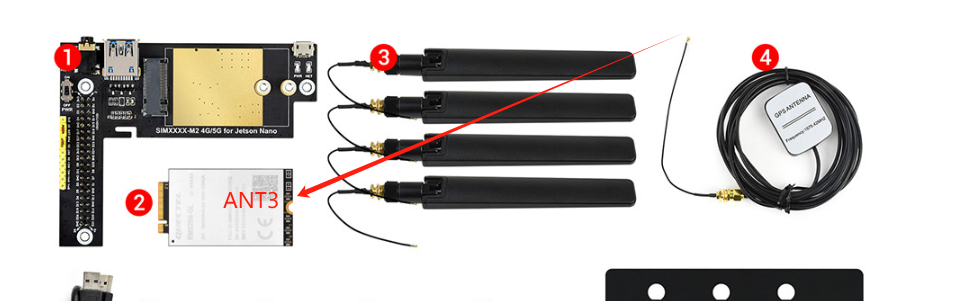

    到无源GPS天线到ANT3天线座子,并将接收器标签面朝下置于空旷的室外(注意阴雨天气测试不了),上电需要等待约1分钟才能接收到定位信号;

由于 GPS 室内搜星不稳定,请将模块或者天线放到阳台或窗户旁,或者直接在户外进行实验.

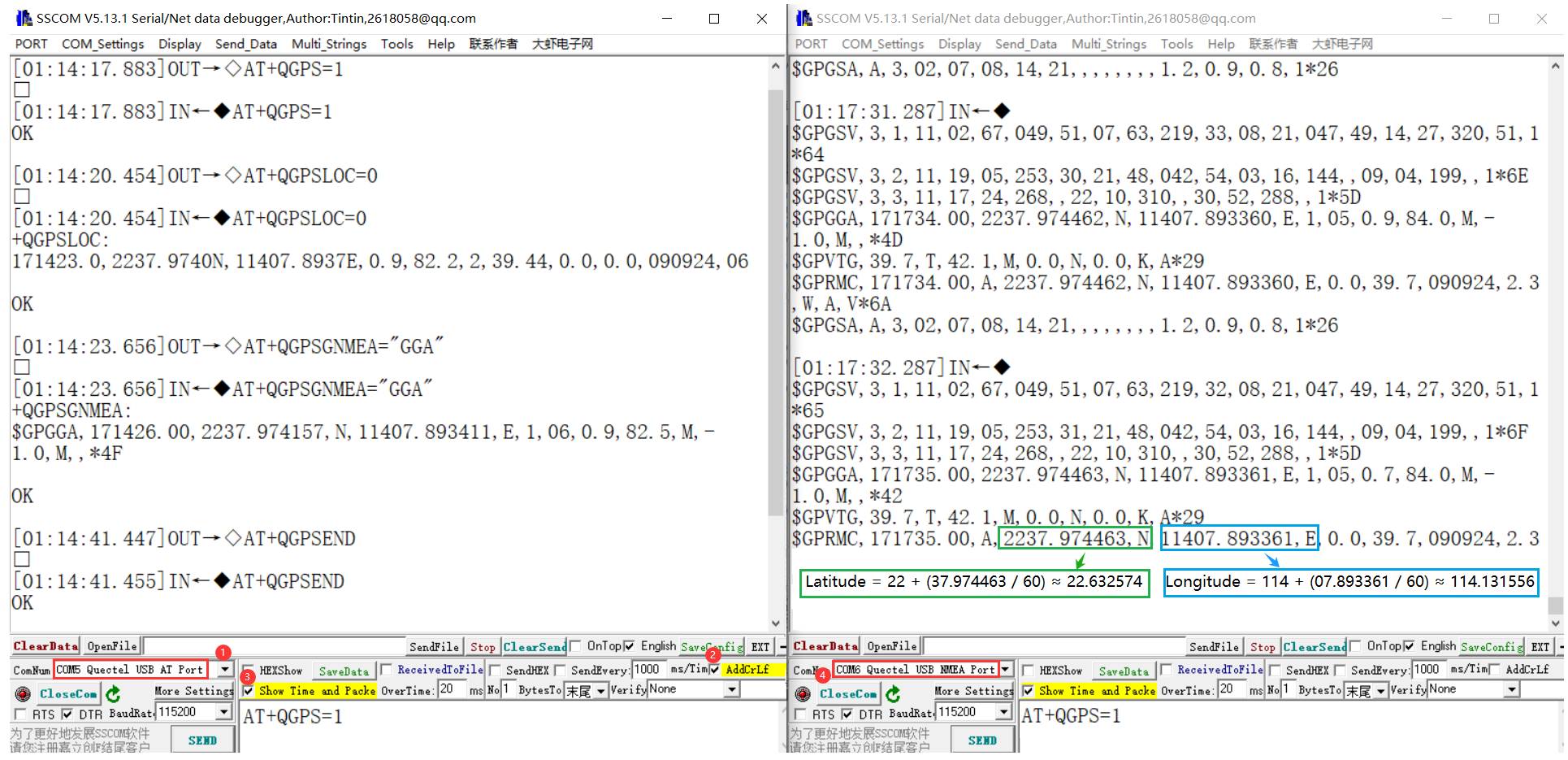

  • AT测试指令如下:
AT+QGPS=1	    //打开GPS
AT+QGPSLOC=0       //将GPS信息打印到串口
AT+QGPSEND       //关闭GPS
  • 在AT Port调试串口(Linux 默认是ttyUSB2)打开GPS后,再打开NMEA口(Linux 默认是ttyUSB1)获取动态的信息:


Linux

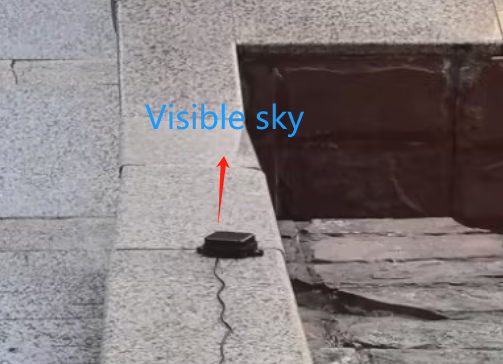

  • 插上GPS天线到GNSS天线座子,并将接收器标签面朝下置于空旷的室外(注意阴雨天气测试不了),上电需要等待约1分钟才能接收到定位信号;

由于 GPS 室内搜星不稳定,请将模块或者天线放到阳台或窗户旁,或者直接在户外进行实验.

GPS outdoors.png

AT 指令获取定位信息
  • 安装minicom并打开ttyUSB2端口
sudo apt-get install minicom
sudo minicom -D /dev/ttyUSB2

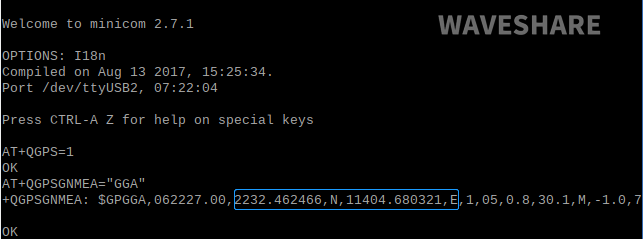

  • 通过minicom发送以下指令,打开GNSS并获取定位信息
AT+QGPS=1
AT+QGPSGNMEA="GGA"

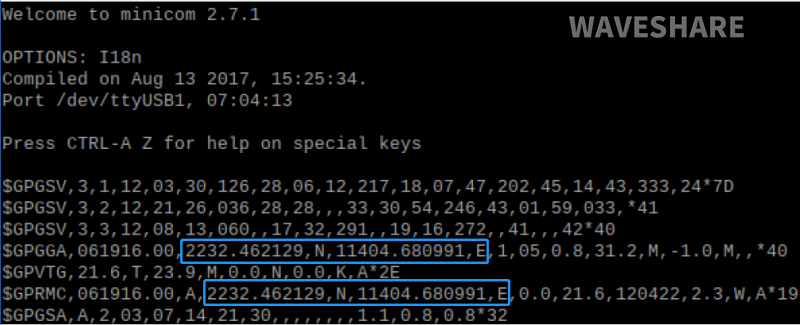

  • 打开ttyUSB1端口(NMEA端口),可收到卫星数据
sudo minicom -D /dev/ttyUSB1

EM06 NMEA.png

  • 关闭GNSS
AT+QGPSEND
