AD原理图设置：如何在编译工程时，报未连接线或引脚错误

于 2024-05-14 11:25:24 发布
阅读量185 收藏
点赞数 1
分类专栏： AD使用 文章标签： AD使用记录
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_43279097/article/details/138846824
版权

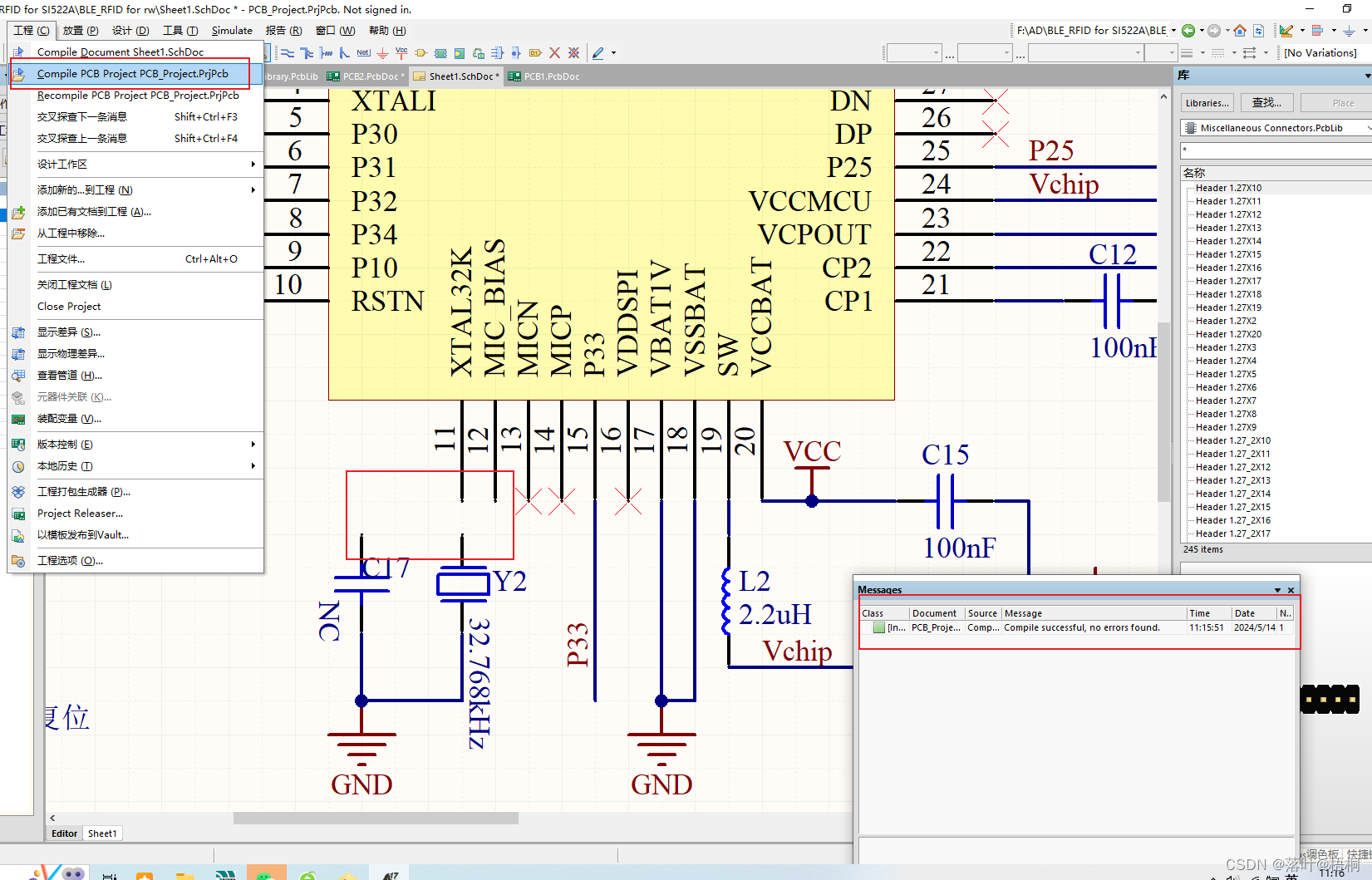

如下图，AD默认在编译原理图时，如果出现未连接的引脚或线时，并不会报相关的错误，这样做其实很危险

所以，我们应该让它提示错误

具体配置方法：

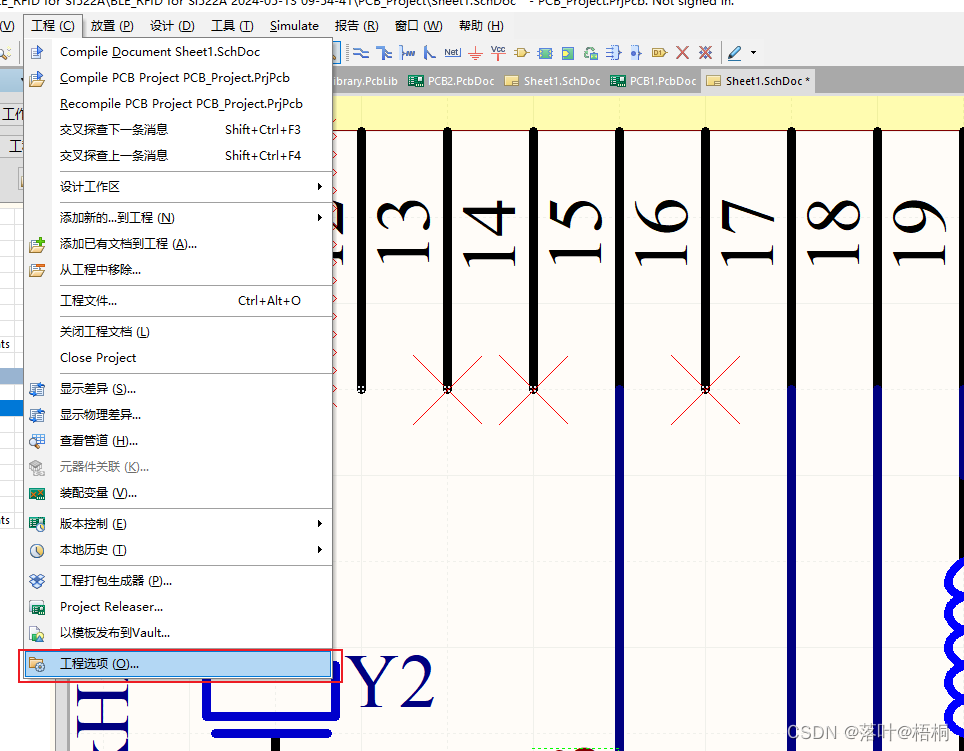

1、找到工程选项

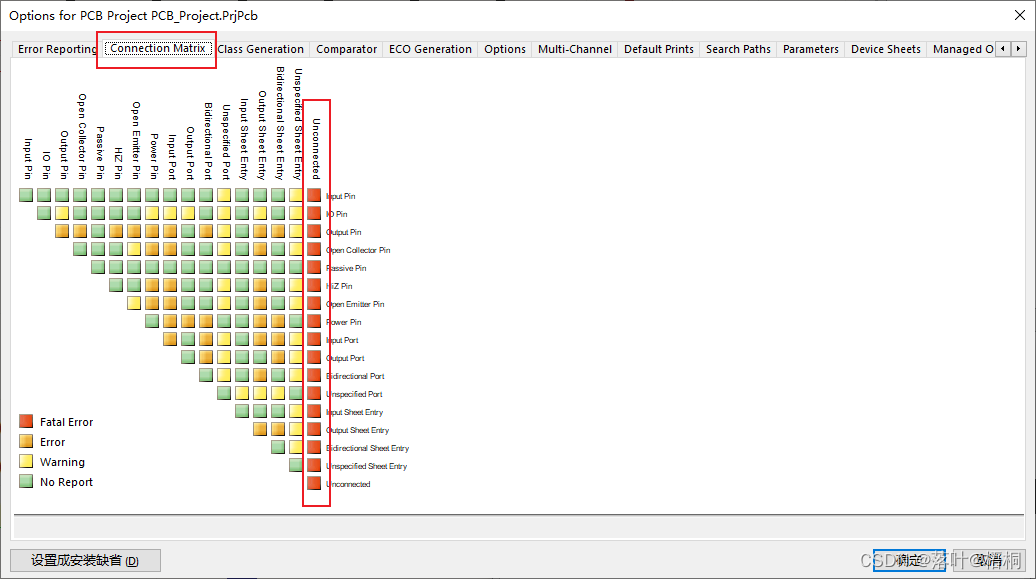

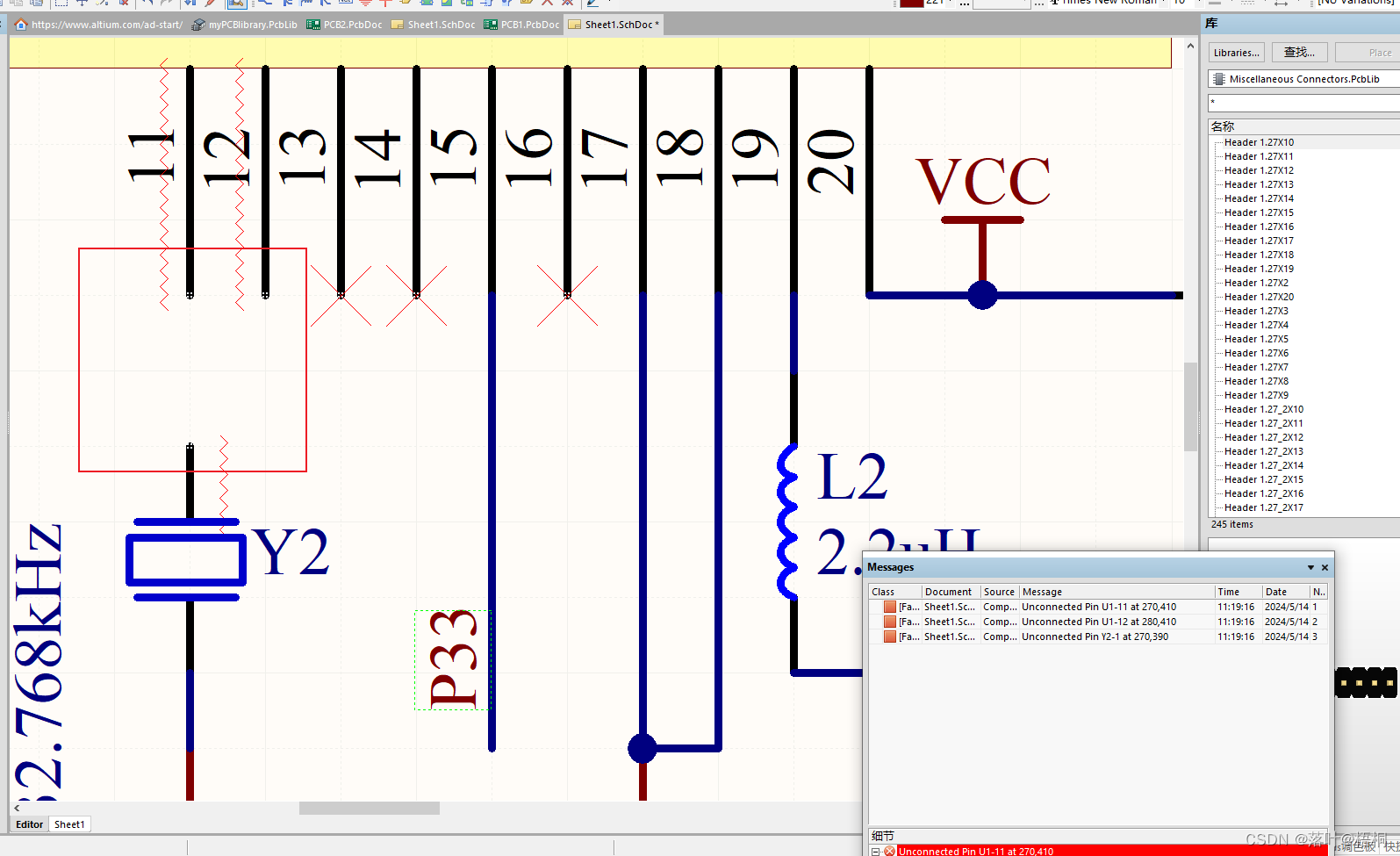

2、切换到第二个选项“Connection Matrix”，并按照下图方法设置，重新编译后即可显示错误
