ENSP学习day7

三层交换机不同网段通信

二层交换机（Layer 2 Switch）：
功能：主要工作在OSI模型的数据链路层，根据MAC地址进行数据包的转发和交换。
用途：主要用于构建局域网（LAN），在同一网络中实现设备之间的快速通信和数据传输。
三层交换机（Layer 3 Switch）：
功能：除了具备二层交换机的MAC地址转发功能外，还增加了路由功能，能够根据IP地址进行数据包的路由转发。
用途：用于构建大型局域网或中小型企业网络，能够实现不同子网之间的通信和数据转发。
路由器（Router）：
功能：路由器主要工作在OSI模型的网络层，能够根据IP地址进行数据包的路由和转发，连接不同网络之间实现数据传输。
用途：用于连接不同网络或广域网（WAN），实现不同网络之间的通信和数据交换，同时可以实现网络地址转换（NAT）、安全防护等功能。
总的来说，二层交换机主要用于局域网内部的设备通信，三层交换机适用于大型网络中需要进行子网间通信的场景，而路由器则更适合连接不同网络实现跨网络通信和管理。在设计网络架构时，需要根据实际需求合理选择不同的设备组合。

三层交换机SVI接口：创建虚拟接口进行路由功能。
三层交换机的SVI接口是指Switched Virtual Interface，用于在交换机上创建虚拟接口进行路由功能。SVI接口在三层交换机上通常用于实现VLAN的间路由或者外联路由等功能。要配置三层交换机的SVI接口，通常需要进行以下步骤：

进入三层交换机的命令行界面。
配置VLAN，并将SVI接口绑定到相应的VLAN上。
配置SVI接口的IP地址和子网掩码。
可选地配置SVI接口的默认网关。
根据需求配置SVI接口的路由协议，如静态路由或动态路由协议。

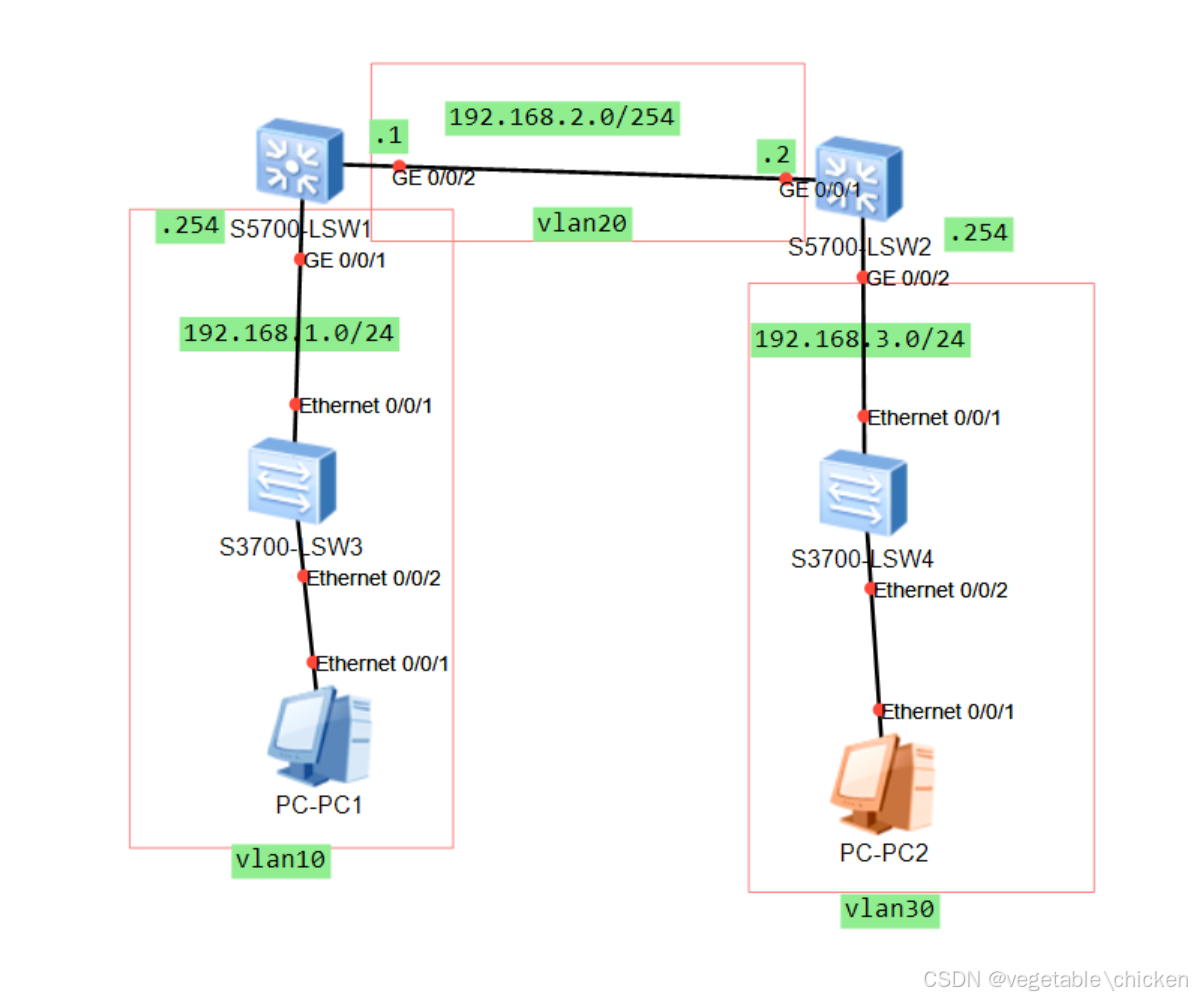

实验步骤：

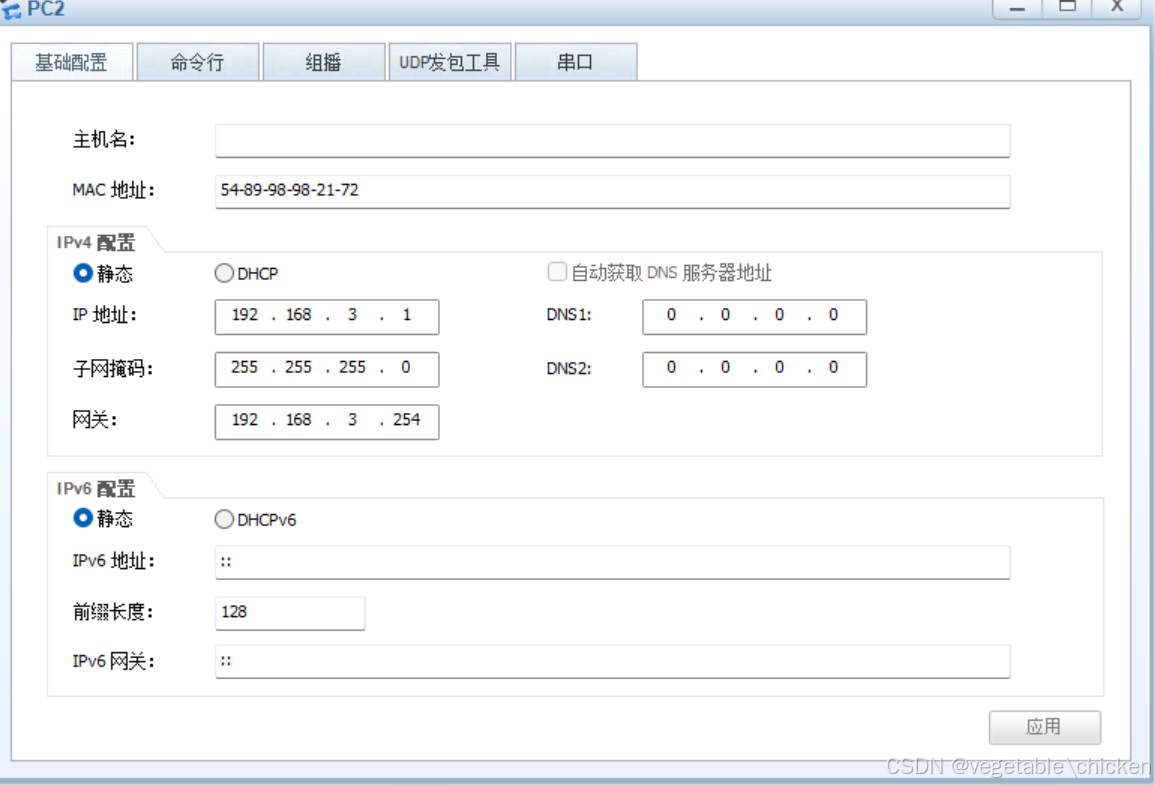

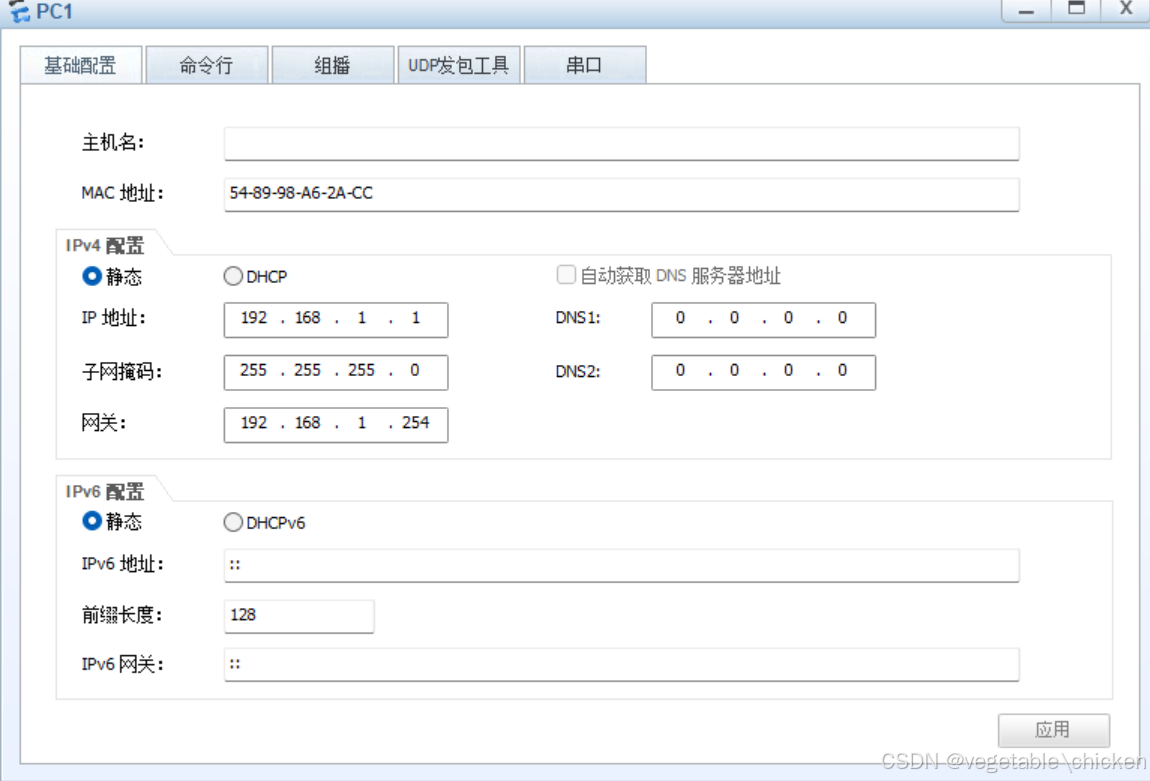

1. 配置PC1,2



PC1，2要配置网关！！

2. 配置三层交换机LSW1
   先物理端口配置

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname SW1
[SW1]vlan batch 10 20
//创建VLAN
//进入接口
[SW1]int g0/0/1
[SW1-GigabitEthernet0/0/1]port link-type access
[SW1-GigabitEthernet0/0/1]
Mar 19 2025 23:20:25-08:00 SW1 DS/4/DATASYNC_CFGCHANGE:OID 1.3.6.1.4.1.2011.5.25
.191.3.1 configurations have been changed. The current change number is 6, the c
hange loop count is 0, and the maximum number of records is 4095.
[SW1-GigabitEthernet0/0/1]port default vlan 10
//物理端口变成虚拟端口
[SW1-GigabitEthernet0/0/1]int g0/0/2
[SW1-GigabitEthernet0/0/2]port link-type access
[SW1-GigabitEthernet0/0/2]
Mar 19 2025 23:22:05-08:00 SW1 DS/4/DATASYNC_CFGCHANGE:OID 1.3.6.1.4.1.2011.5.25
.191.3.1 configurations have been changed. The current change number is 8, the c
hange loop count is 0, and the maximum number of records is 4095.
[SW1-GigabitEthernet0/0/2]port default vlan 20

[SW1]interface vlanif 10

SVI虚拟端口设置，虚拟网关

[SW1]interface vlanif 10
[SW1-Vlanif10]ip address 192.168.1.254 24
[SW1]int vlanif 20
[SW1-Vlanif20]
[SW1-Vlanif20]ip address 192.168.2.1 24

3. LSW2配置同样
4. [SW1]display ip routing-table
   查看路由表，没有3网段的，建立OSPF
5. [SW1]ospf
   [SW1-ospf-1]area 0

[SW1-ospf-1-area-0.0.0.0]network 0.0.0.0 0.0.0.0
SW2同样配置
再查看路由表，出现3网段的OSPF
PC1 ping PC2可以通了
