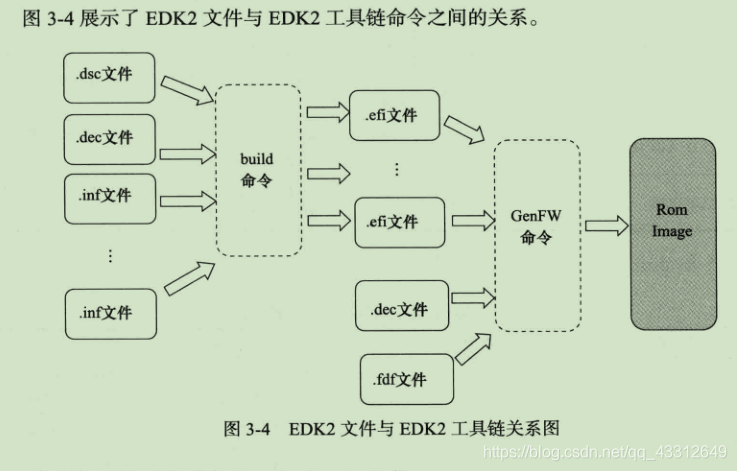

首先看下EDK2中和VS文件的对比，来更好地认识EDK中各个文件是干嘛的：

EDK2	VS
.dsc	.sln
.inf	.proj
package	一个项目

在这里插入图片描述

1.安装UDK2

在这里插入图片描述
    安装前需要准备好的下载的东西。全部放在C盘根目录下，比较好操作。(编译OVMF还需要openssl1.1.0)
    另外需要python环境,VS环境。我用的是python3.7和VS2013。VS2013注意要在默认安装目录下。(不要嫌多，网上其他人装这个UEFI用了两三天时间的人才一大堆，提前说好装好有心理准备）
在这里插入图片描述
    在conf目录下target.txt设置生成的模拟器的两个参数，第一个目标处理器改为X64或者IA32（看你处理器），第二个是TOOL_CHAIN工具链改为现在使用的编译器，可以该目录下另一个txt查看你的edk2包支持的VS版本。如果没有你现在安装的VS版本是不行的。
在这里插入图片描述

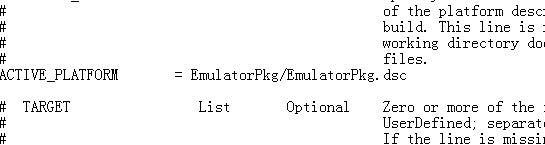

    活动平台改为MdeModulePkg/MdeModulePkg.dsc(这个是最基础的包，其他的还需要安装组件)。
另外编译线程数更改为3。

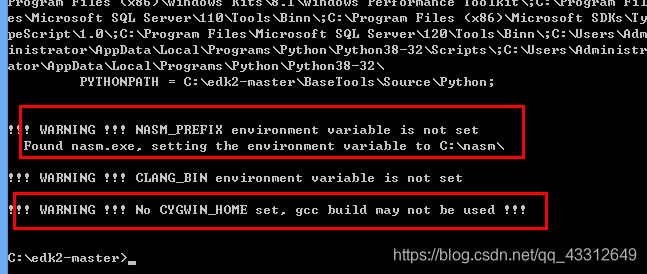

运行edksetup.bat，发现三个环境变量未设置。
set NASM_PREFIX=C:\NASM
set CLANG_BIN=C:\NASM
set CYGWIN_HOME=C:\edk2-master\BaseTools\Bin\CYGWIN_NT-5.1-i686
set PYTHON_HOME=C:\Python37
python环境变量也设上，否则会出很多警告。
在这里插入图片描述

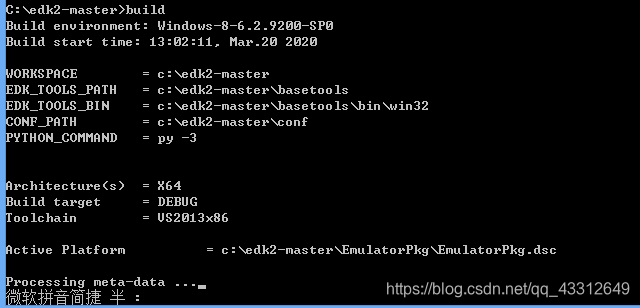

搞好之后就能在该目录使用build命令构建。编译到一半会提示nmake 错误：Vfrcompile…。

    这时候cd C:\edk2-master\BaseTools\Source\C 执行nmake all,看到上面界面。必须从这儿cd过去，不能从目录那儿打开执行cmd。

这时候再切换cd C:\edk2-master回去edk2-master目录下执行build命令，就一路畅通直接成功了。
在这里插入图片描述
搞定。

2.编译运行Helloworld.efi

在这里插入图片描述
在MdeModulePkg的Application目录下有不少示例程序，这里找到了HelloWorld来作示范。

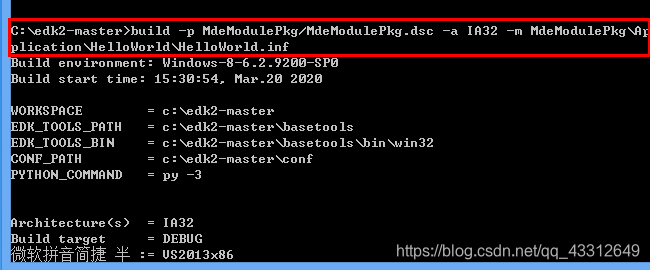

build -p MdeModulePkg/MdeModulePkg.dsc -a IA32 -m MdeModulePkg\Application\HelloWorld\HelloWorld.inf

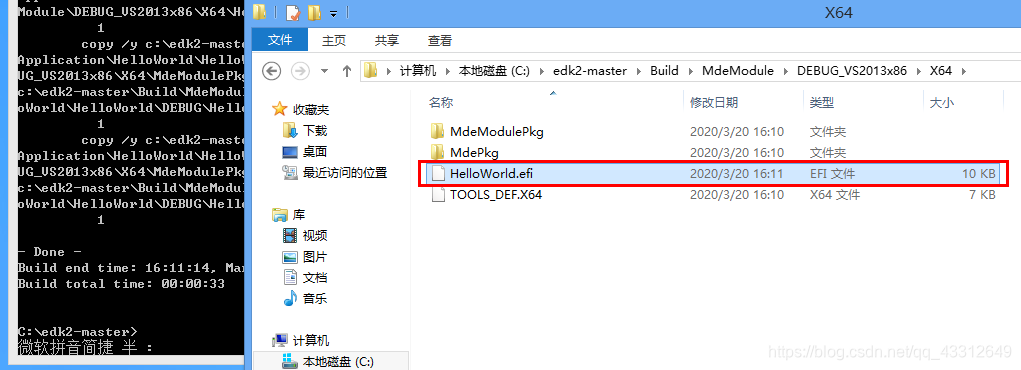

生成的EFI文件在\Build\NT32IA32\DEBUG_VS2013x86_IA32下。
build run运行模拟器运行EFI文件。

命令行编译参数说明：
build -p $WORKSPACE/EmulatorPkg/EmulatorPkg.dsc -a X64 -b DEBUG -t GCC5 -D BUILD_64 -D UNIX_SEC_BUILD -n 3
option说明：
-p PLATFORMFILE: 目标平台描述文件
-a TARGETARCH: 目标平台X64/IA32
-b BUILDTARGET: 可选项（DEBUG, RELEASE, NOOPT），将只编译dsc文件中特定的模块
-m MODULEFILE: 编译目标module
-t TOOLCHAIN : 使用目标编译器编译
-n THREADNUMBER : 多线程编译
-D MACROS: Macro格式: “Name [= Value]”，传入宏定义

在这里插入图片描述
当然也可以用来生成在Windows8 X64版本的X64的EFI程序。

那么如何编译外来的github项目呢？
一般github上的UEFI项目都带有.inf文件。

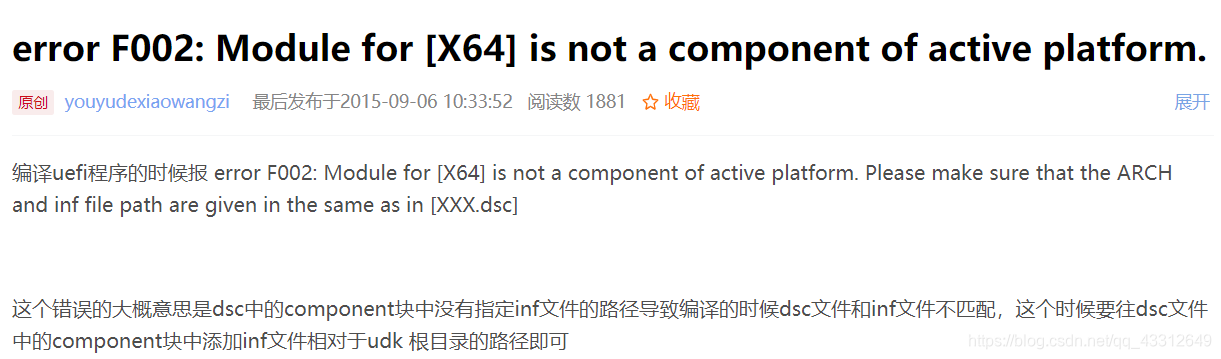

在这里插入图片描述
我们需要在模拟器dsc文件的component块中添加指定inf文件的路径。否则就会报上图错误。

由于这里指定路径是相对于C:\edk2-master目录下，所以我们编译的项目必须放在该目录下。

3.模拟器扩展

MdeModulePkg模块开发环境包(MdePkg)是一个特殊的包，因为它是构建模块所需的最低基础设施。一个模块可能需要构造额外的包，但是所有的模块都基于MdePkg。通过保持MdePkg非常稳定，它有效地成为一个模块或设备驱动程序工具包，用于构建可以使用各种包集的模块。MdePkg允许构造一系列模块类型。MdePkg可以单独使用，也可以与其他包结合使用来生成模块。MdePkg可以生成定义为base的独立模块，这些模块只使用在MdePkg中定义的base类型的资源。基本模块允许您编写可移植的C代码，可以轻松地移植到任何环境中。MdePkg可用于在C代码中编写SEC。
MdePkg还可以基于EDK II规范中描述的EDK Il构建环境构建UEFI驱动程序或应用程序。

OvmfPkg/OvmfPkgX64.dsc
OVMF (Open Virtual Machine Firmware ) 旨在支持虚拟机启动的一套edk2 Package
。。。它支持QEMU模拟器。这也正是很多人编译它的原因。
构建该模拟器需要额外添加openssl库的，而且最新的不一定能成功。最好是openssl-1.1.0-stable-SNAP-20180129.tar.gz这个版本。安装方法是：解压下载的文件，然后将全部内容解压到UDK2017\CryptoPkg\Library\OpensslLib 目录下的 Openssl 目录中。
具体方法参考链接http://www.lab-z.com/stu144/
该版本openssl下载地址：https://github.com/openssl/openssl/archive/OpenSSL_1_1_0g.zip
在这里插入图片描述

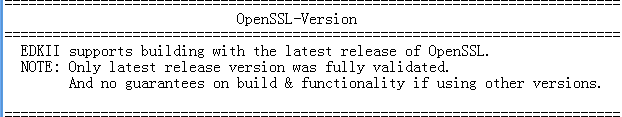

上图是EDK2安装包中对openssl版本的要求…坑吧？！
