前言

所使用的 Altium Designer 版本：18.1.8
Altium Designer 这款软件更新速度比较快，每年都有新版本，AD20都出了。
个人感觉一个版本用习惯了就没必要去换了，毕竟安装包挺大的哈（手动滑稽）

一、原理图右下角的框如何更改信息

原理图即 .SchDoc文件，今天画了一张原理图，画完后总感觉哪里有点缺陷，完了强迫症犯了。
原理图右下角的框 里面信息也不符合呀，怎么修改？？？
百度，看了百度上的一些方法，下面我来总结一下：

1、修改模板

要自己到“C:%users\Public\Documents\Altium\AD13\Templates”路径下改模板
如：在模板文件的File这一项里，把“=DocumentFullPathAndName”改成“=DocumentName”，然后 File 这一栏就会显示当前原理图的名字（也就是你给原理图命名后的名字）

当然 “C:%users\Public\Documents\Altium\AD13\Templates” 这个目录下有很多模板，要明确自己使用的是哪个模板，然后找到文件夹中对应的模板，用AD打开修改即可。

2、一定要保存

修改完后记得保存，然后重新添加原理图模板。

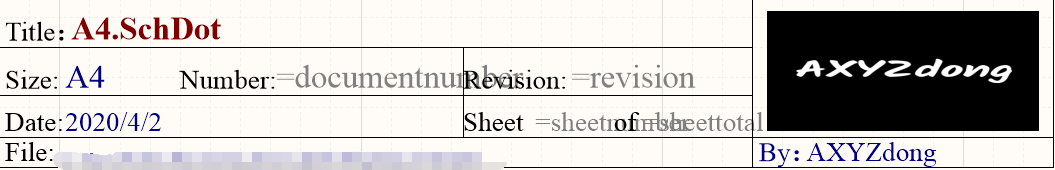

3、我修改后的，加了自己的 logo

二、原理图中红框的设置

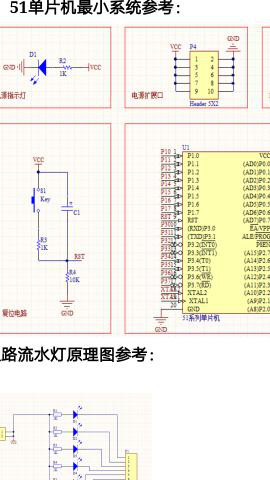

有时候一张图上有很多元器件，为了看起来更有条理，通常用一个框框给某个模块给框起来。

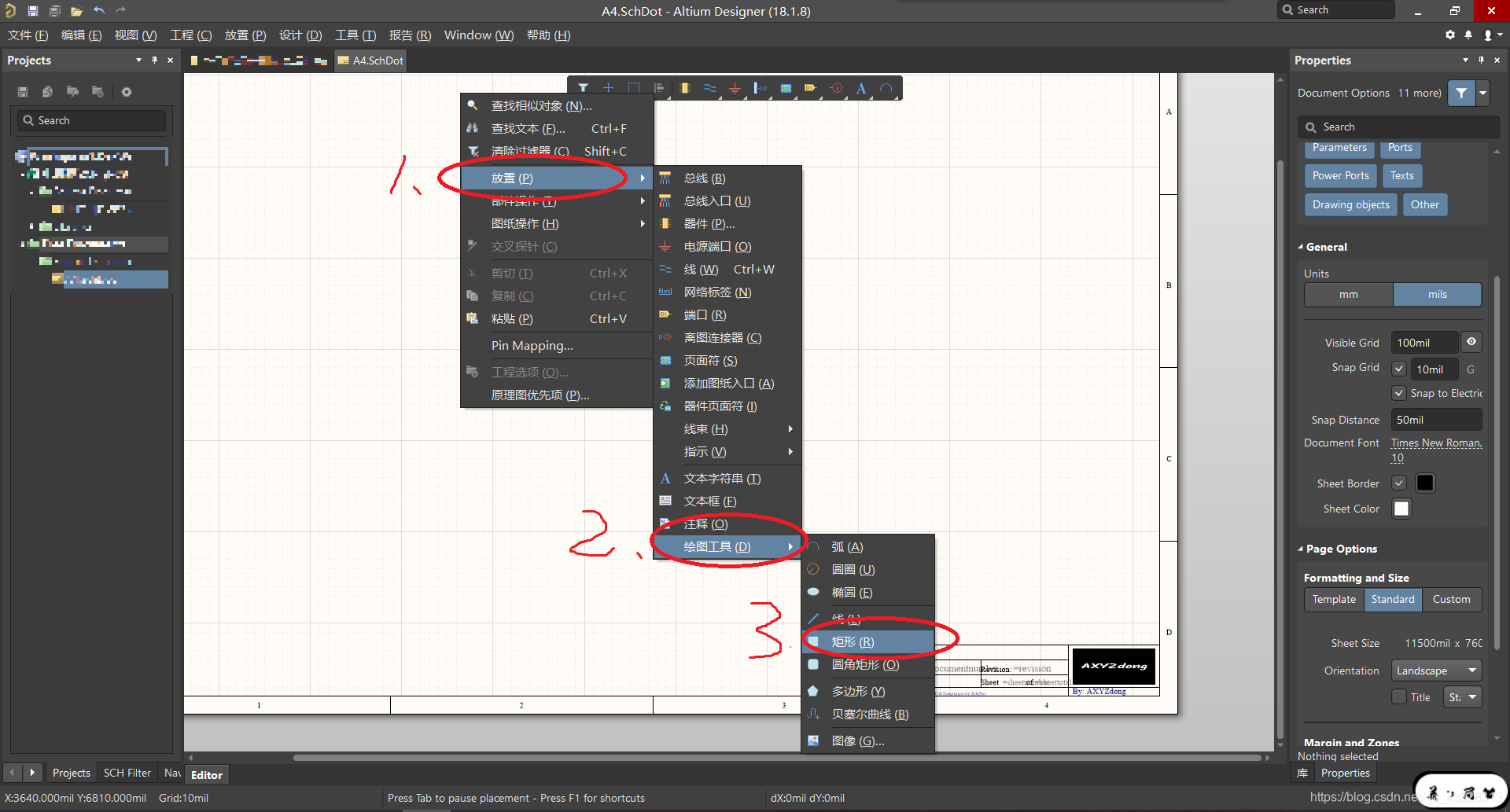

设置方法：

选择 矩形 后，按下 Tab ，来选择矩形框的 颜色、线宽、填充颜色等。

总结

Altium Designer 后续遇到相关问题会继续更新，都会发在 【Altium Designer】 专栏里


前面的水很深，我已经试过，请踩在我肩膀上前行 ！！！
