AD18图纸信息(右下角)信息设置

编辑原理图右下角信息
想修改一下原理图右下角信息,查了很多教程都没说清楚。后来找到网上的资料做了一下,简单的修改可以实现,整理一下做个记录。

首先创建一个原理图,在原理图的Properties的Parameters把想改的信息都编辑一下:就是Value值修改一下。到了这一步,你会发现右下角的信息毫无变换,此处操作没鸟用。

关键操作在这里:

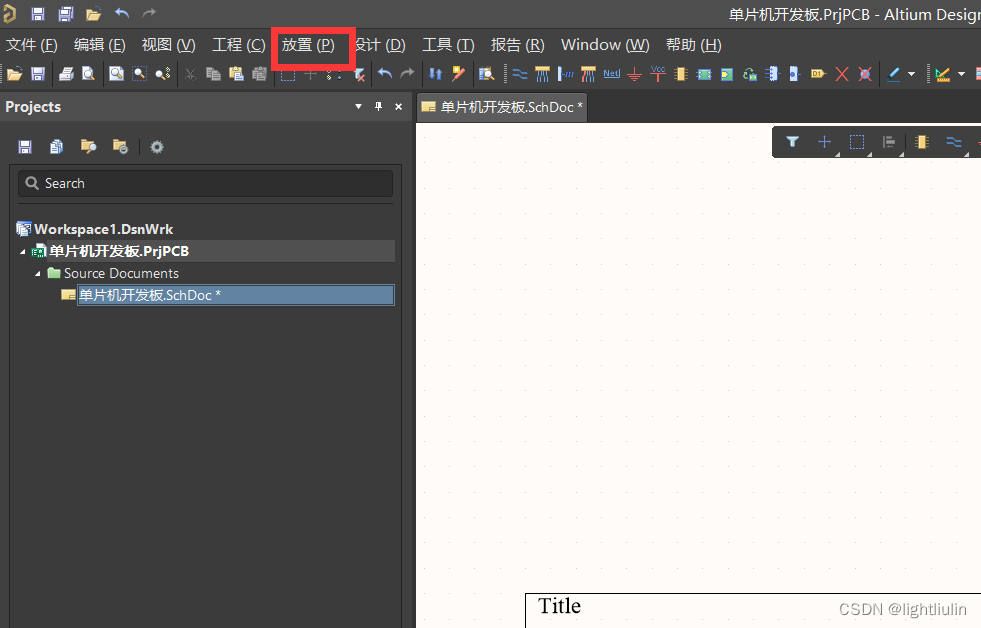

在这里插入图片描述
点:放置(P)
弹出的对话框里点:文本字符串

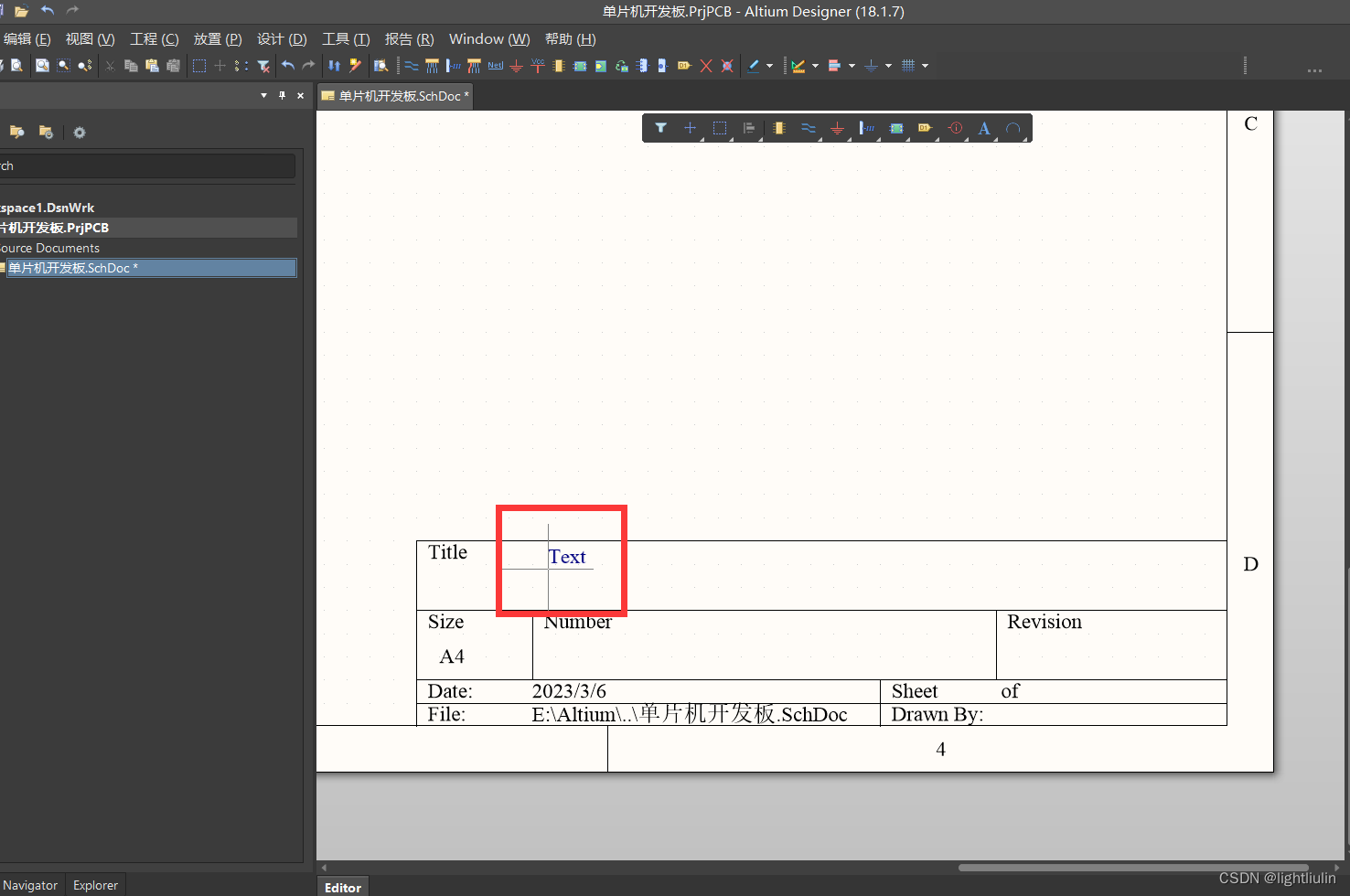

鼠标会变成下图这个样子:
在这里插入图片描述
对准你想修改的部分,比如Title。
鼠标左键点一下,然后Text就固定在你点的位置上了。

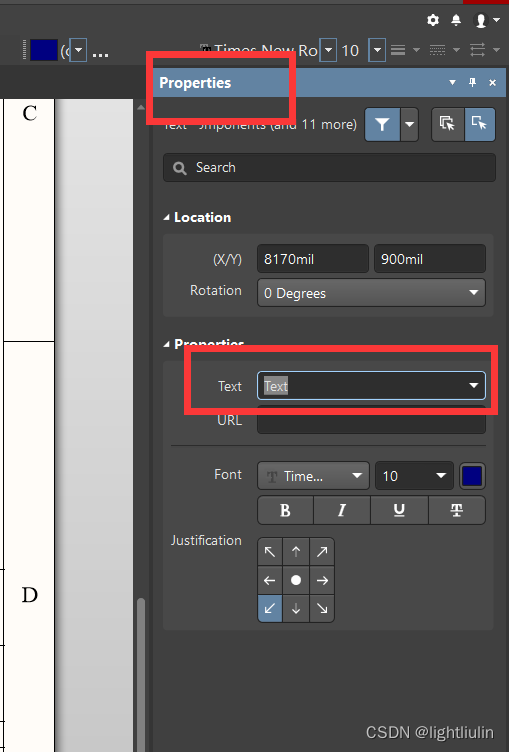

然后鼠标双击一下这个Text,界面右侧就变成下图的样子:
在这里插入图片描述

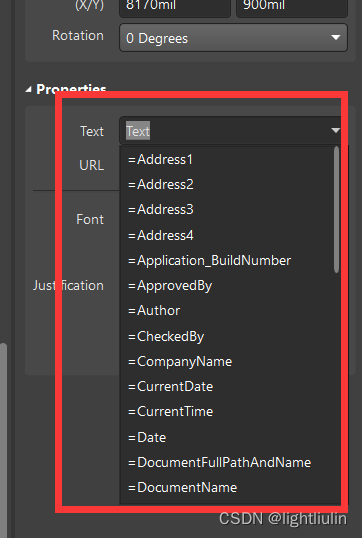

点下拉框:
在这里插入图片描述
自己根据自己的需要进行选择就可以了。
例如下图:
在这里插入图片描述
