DES的s盒输出CPA和DPA攻击

最新推荐文章于 2023-11-14 15:36:04 发布

薛定谔之猫

最新推荐文章于 2023-11-14 15:36:04 发布

阅读量5.3k

点赞数 6

分类专栏：硬件安全文章标签：安全

本文链接：https://blog.csdn.net/qq_43351292/article/details/106581599

版权

硬件安全专栏收录该内容

2 篇文章

订阅专栏

本文详细介绍了CPA（相关性能量攻击）和DPA（差分能量攻击）两种侧信道攻击方法，通过具体实例展示了如何利用这两种技术破解DES加密算法中的密钥。深入分析了攻击过程中的关键步骤，包括数据收集、信号处理和密钥推测。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

CPA和DPA

CPA（Connectional Power Analysis）：相关性能量攻击，主要通过分析相关性来猜测密钥。
DPA(Differential Power Analysis)：差分能量攻击，主要通过计算差值，比骄傲大小来分析猜测密钥的合理性。

完成的内容

攻击对象：
其中sbox是des中的6入4出的s盒子，C和K是6bit数，Sout是4bit的数。
要求：已知C的值和Sout（c，k）对应的信号值，攻击K。

测量仿真阶段：

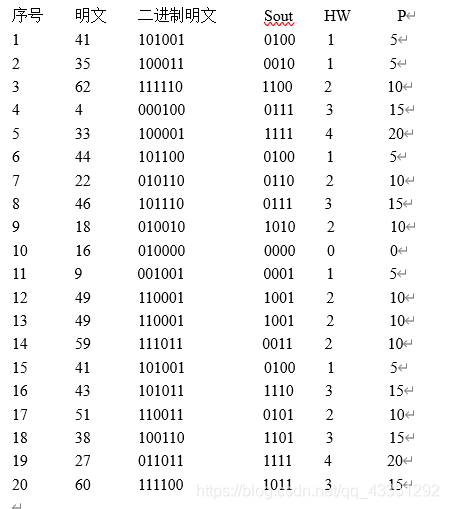

输入20个随机明文C（C1至C20），固定密钥Ktrue，产生20个仿真信号P。
生成仿真信号

假设计算阶段

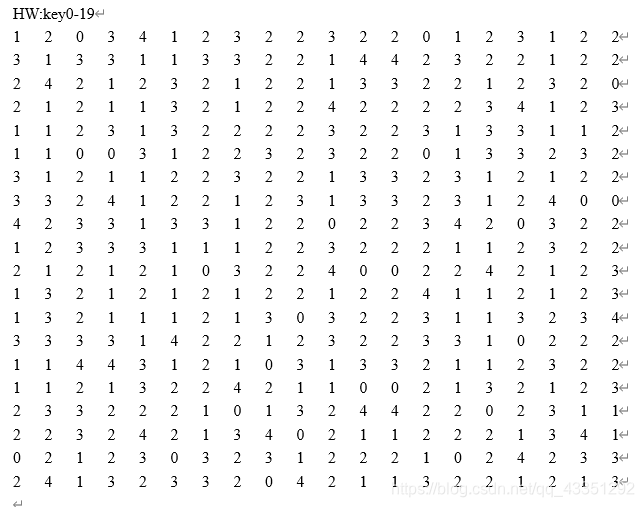

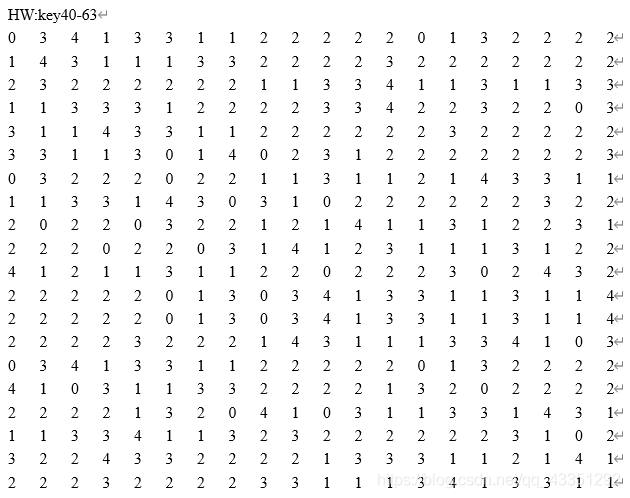

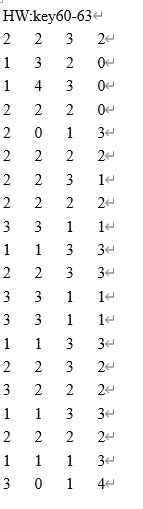

遍历所有可能的k（从000000到111111，共64个），求输入对应中间值Sout的汉明重量HW
数据二：
在这里插入图片描述

CPA攻击

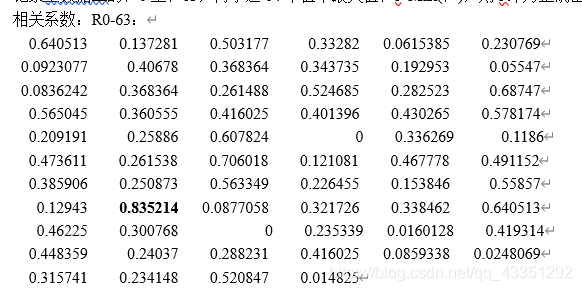

数据二中每一列对应某一个猜测密钥K，用数据二的每一列HW分别与数据一中最后一列P计算相关系数ρ，并将其记录至数据三的ρ0至ρ63；再求这64个值中最大值ρi=Max(ρ)，则i即为正确密钥Ktrue。
在这里插入图片描述最大相关：R43=0.835214
正确密钥：101011

DPA攻击

1、在数据二中，首先观察第一列k=0对应的hw重量，将其对应能量值p根据hw的大小（以2为分界）分成两大类，下面给一个例子：比如在k=0时，计算出20个对应的汉明重量，将对应信号p与其同列，再根据汉明重量大小分类，然后将同一类中的所有信号值做平均，分别求出p0和p1，再求差分Δ（k=0）=|p1-p0|。
2、针对k=1/2/…/63,重复1、的过程，分别求出Δ（k=1）、Δ（k=2）…、Δ（k=63）。
3、比较这64个差分值的大小，求出最大值Δ（k=j）=max(Δ)，此时对应j即为真实密钥Ttrue。
在这里插入图片描述最大差分值：Deta43=9.04762
正确密钥：101011

源代码

#include <iostream>
#include<math.h>
#include<iomanip>
using namespace std;

int HWFun(int num);
int Sboxout(int num, int Nkey,int i);
double Corr(int n, int Pstd[], int Ptest[]);
double meanNum(int n, int num[]);
void Dpa();

int S_Box1[4][16] = {                     //8个S盒   三维数组
	// S1
	14, 4,  13, 1,  2, 15, 11,  8,  3, 10,  6, 12,  5,  9,  0,  7,
	0, 15,  7,  4, 14,  2, 13,  1, 10,  6, 12, 11,  9,  5,  3,  8,
	4,  1, 14,  8, 13,  6,  2, 11, 15, 12,  9,  7,  3, 10,  5,  0,
	15, 12,  8,  2,  4,  9,  1,  7,  5, 11,  3, 14, 10,  0,  6, 13 };

int mingwen[20] = { 41,35,62,4,33,
				44,22,46,18,16,
				9,49,49,59,41,
				43,51,38,27,60 };

int HWw[64][20];
int Ptest[64][20];
int Pstd[20];
int HWstd[20];

//DPA
double DpaP[64][2];
//记录上述差值
double Deta[64];
int DpaMax;

int Sout[64][20];
double Rl[64];
//相关系数最大位置
int Max;


int main()
{
	//int Key = 0b00101011;
	int Key = 0;
	cout << "序号	明文	二进制明文	Sout	HW	P\n";
	for (int Nkey = 0; Nkey < 64; Nkey++) {

		for (int i = 0; i < 20; i++) {
			Sboxout(mingwen[i] ^ Key, Nkey,i);
		}
		Key++;
	}

	cout << "HW:key0-19\n";
	for (int i = 0; i < 20; i++) {

		for (int j = 0; j < 20; j++) {
			cout << HWw[i][j] << "   ";
		}
		cout << "\n";
	}
	cout << "HW:key20-39\n";
	for (int i = 0; i < 20; i++) {
		for (int j = 20; j < 40; j++) {
			cout << HWw[j][i] << "   ";
		}
		cout << "\n";
	}
	cout << "HW:key40-63\n";
	for (int i = 0; i < 20; i++) {
		for (int j = 40; j < 60; j++) {
			cout << HWw[j][i] << "   ";
		}
		cout << "\n";
	}
	cout << "HW:key60-63\n";
	for (int i = 0; i < 20; i++) {
		for (int j = 60; j < 64; j++) {
			cout << HWw[j][i] << "   ";
		}
		cout << "\n";
	}
	cout << "相关系数：R0-63：\n";
	double temp=0.0;
	for (int i = 0; i < 64; i++) {
		Rl[i]=abs( Corr(10, Pstd, HWw[i]));
		if (Rl[i] > temp) {
			Max = i;
			temp = Rl[i];
		}
		cout << setw(10) << Rl[i] << "  ";
		if ((i+1) % 6 == 0)
			cout << "\n";
	}

	cout << "\nCPA攻击：\n";
	cout << "最大相关：R" << Max << "=" << Rl[Max];
	cout << "\n正确密钥：";
	int bit[6];
	int temp1 = Max;
	for (int j =5; j >= 0; j--) {
		bit[j] = temp1 % 2;

		temp1 = temp1 / 2;
	}
	for (int j = 0; j < 6; j++) {
		cout << bit[j];
	}
	Dpa();

	return 0;
}

void Dpa() {
	//以2为界
	int Larr[20];
	int Harr[20];
	int Lc = 0;
	int Hc = 0;

	for (int i = 0; i < 20; i++) {
		if (HWstd[i] < 2) {
			Larr[Lc] = i;
			Lc++;
		}
		else {
			Harr[Hc] = i;
			Hc++;
		}
	}

	for (int i = 0; i < 64; i++) {
		int Htemp = 0;
		int Ltemp = 0;

		//HW小于2,对应累加
		for (int j= 0; j < Lc; j++) {

			Ltemp += Ptest[i][Larr[j]];
		}
		//HW大于2，对应累加
		for (int j = 0; j < Hc; j++) {

			Htemp += Ptest[i][Harr[j]];
		}


		DpaP[i][0] = Ltemp*1.0/Lc;
		DpaP[i][1] = Htemp*1.0/Hc;
		Deta[i] = abs(DpaP[i][0] - DpaP[i][1]);


	}

	cout << "\nDPA攻击\n差分值：Deta0-63:\n";
	for (int i = 0; i < 64; i++) {
		cout <<setw(10)<< Deta[i] << " ";
		if ((i + 1) % 6 == 0) {
			cout << "\n";
		}
	}

	double temp = 0.0;
	for (int i = 0; i < 64; i++) {
		if (Deta[i] > temp) {
			DpaMax= i;
			temp = Deta[i];
		}
	}

	cout << "\n最大差分值：Deta"<<DpaMax<<"="<< Deta[DpaMax];

	cout << "\n正确密钥：";
	int bit[6];
	int temp1 =DpaMax;
	for (int j = 5; j >= 0; j--) {
		bit[j] = temp1 % 2;

		temp1 = temp1 / 2;
	}
	for (int j = 0; j < 6; j++) {
		cout << bit[j];
	}

}

int Sboxout(int num, int Nkey,int i) {

	int HW = 0;
	int P = 0;
	int h = num & (0b00100000);
	h = h >> 4;

	int l = num & (0b00000001);

	int m1 = num & (0b00000010);

	m1 = m1 >> 1;

	int m2 = num & (0b00000100);
	m2 = m2 >> 1;

	int m3 = num & (0b00001000);
	m3 = m3 >> 1;

	int m4 = num & (0b00010000);
	m4 = m4 >> 1;

	int y = l + h;
	int x = m1 + m2 + m3 + m4;
	//int bit[4];
	int Snum = S_Box1[y][x];
	Sout[Nkey][i] = Snum;

	HWw[Nkey][i] = HWFun(Snum);
	Ptest[Nkey][i] = HWw[Nkey][i] * 5;
	//cout << "	" << HWw[Nkey][i];
	P = HWw[Nkey][i] * 5;
	if (Nkey == 43) {
		Pstd[i] = P;
		HWstd[i] = HWw[Nkey][i];

	}

	return Snum;
}


int HWFun(int num) {
	int count = 0;
	int bit;
	for (int i = 3; i >= 0; i--) {
		bit = num % 2;
		if (bit == 1)
			count++;
		num = num / 2;
	};

	return count;
}


double meanNum(int n, int num[]) {
	double total=0.0;
	for (int i = 0; i < n; i++) {
		total = total + num[i];
	}
	return total / n;
}

double Corr(int n, int Pstd[], int Ptest[]) {

	//int E_Pstd;
	double fenzi=0.0;
	double PstdMean = meanNum(n, Pstd);
	double PtestdMean = meanNum(n, Ptest);


	double fenmu1 = 0.0;
	double fenmu2 = 0.0;
	double corr = 0.0;

	for (int i = 0; i < n; i++) {
		fenzi += (Pstd[i] - PstdMean) * (Ptest[i] - PtestdMean);
		fenmu2 += (Ptest[i] - PtestdMean)* (Ptest[i] - PtestdMean);
		fenmu1 += (Pstd[i] - PstdMean) * (Pstd[i] - PstdMean);

	}

	corr = fenzi / (sqrt(fenmu1) * sqrt(fenmu2));

	return corr;
}
