系列文章目录

01 calculix在Linux与windows里的安装

文章目录

系列文章目录
一、在linux里面安装calculix
二、Windows里面安装calculix
三、遇到的问题与解决方案

一、在linux里面安装calculix

1、安装依赖项

在终端运行以下命令，安装必要依赖项：

sudo apt-get update
sudo apt-get install build-essential gfortran libblas-dev liblapack-dev libarpack2-dev
sudo apt-get install libx11-dev libxext-dev libgl1-mesa-dev libglu1-mesa-dev freeglut3-dev

2、下载源代码

从calculix官网下载对应源代码

# 下载源代码
wget https://www.dhondt.de/ccx_2.22.tar.bz2
# 解压文件
tar -xf ccx_2.22.tar.bz2

3、直接安装calculix

需要确保相关依赖包都安装成功，同时有些依赖比较老的包，安装老一点的包就好了；然后进入解压目录，直接运行

cd /home/lxy/CalculiX/ccx_2.22/src
./ccx_2.22

4、验证calculix是否安装成功

需要确保相关依赖包都安装成功，同时有些依赖比较老的包，安装老一点的包就好了；然后进入解压目录，直接运行

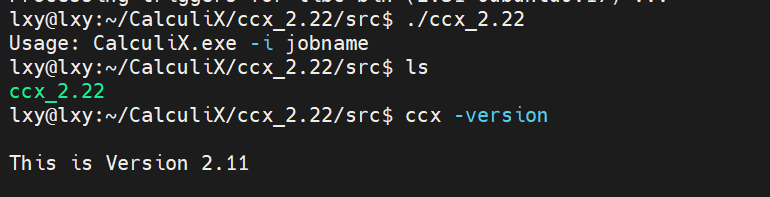

ccx -version

在这里插入图片描述

二、Windows里面安装calculix

1、prepomax简介(内置calculix与gmsh）

PrePoMax是一个开源的前处理器和后处理器，用于开源有限元分析(FEA)求解器CalculiX。它的基本功能包括支持静力学、动力学（包括模态动力学和稳态动力学）、热传递、接触分析以及屈曲分析等多种类型的有限元分析、支持多种有限元类型，包括实体单元（四面体、六面体、金字塔和楔形）、壳单元（三角形或四边形）、膜单元（三角形或四边形）、平面应力单元和平面应变单元等以及支持各向同性材料模型，包括线弹性、塑性和热材料模型，并且可以考虑温度依赖性。同时，他还具备几何和网格功能，包括几何导入：可以从多种可交换的CAD格式和用于3D打印的.stl文件格式中导入几何模型，支持基于开源OpenCASCADE平台的CAD模型。以及网格划分：可以对实体或壳几何进行网格划分，支持线性和抛物线有限元。从2.0.0版本开始，集成了Gmsh网格划分器，支持六面体和五面体网格划分。并能对最后分析的结果进行可视化。

2、prepomax安装

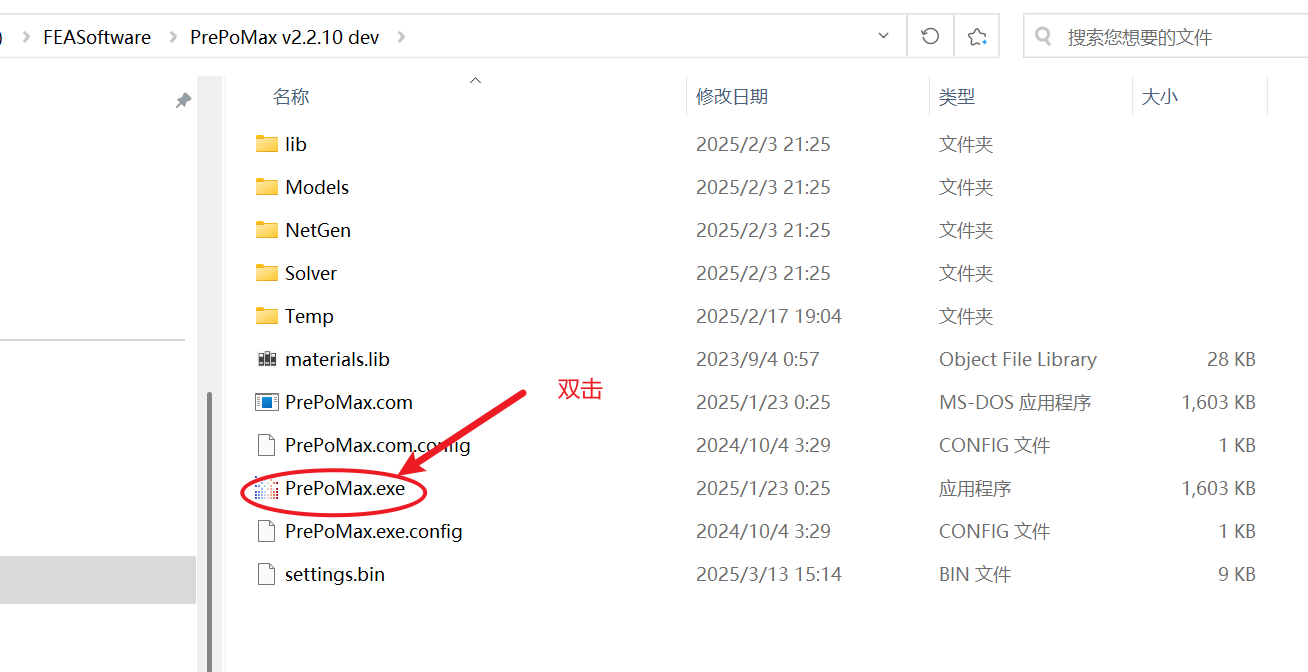

从PrePoMax的官网下载最新版本的PrePoMax，下载后得到一个包含可执行文件和相关子目录的压缩包。将压缩包解压到非系统目录下，例如可以解压到D:\PrePoMax，运行其中的exe文件就好了，相关下载地址如下：
https://prepomax.fs.um.si/downloads/

3、prepomax简单使用逻辑（具体实验请见下一个教程）

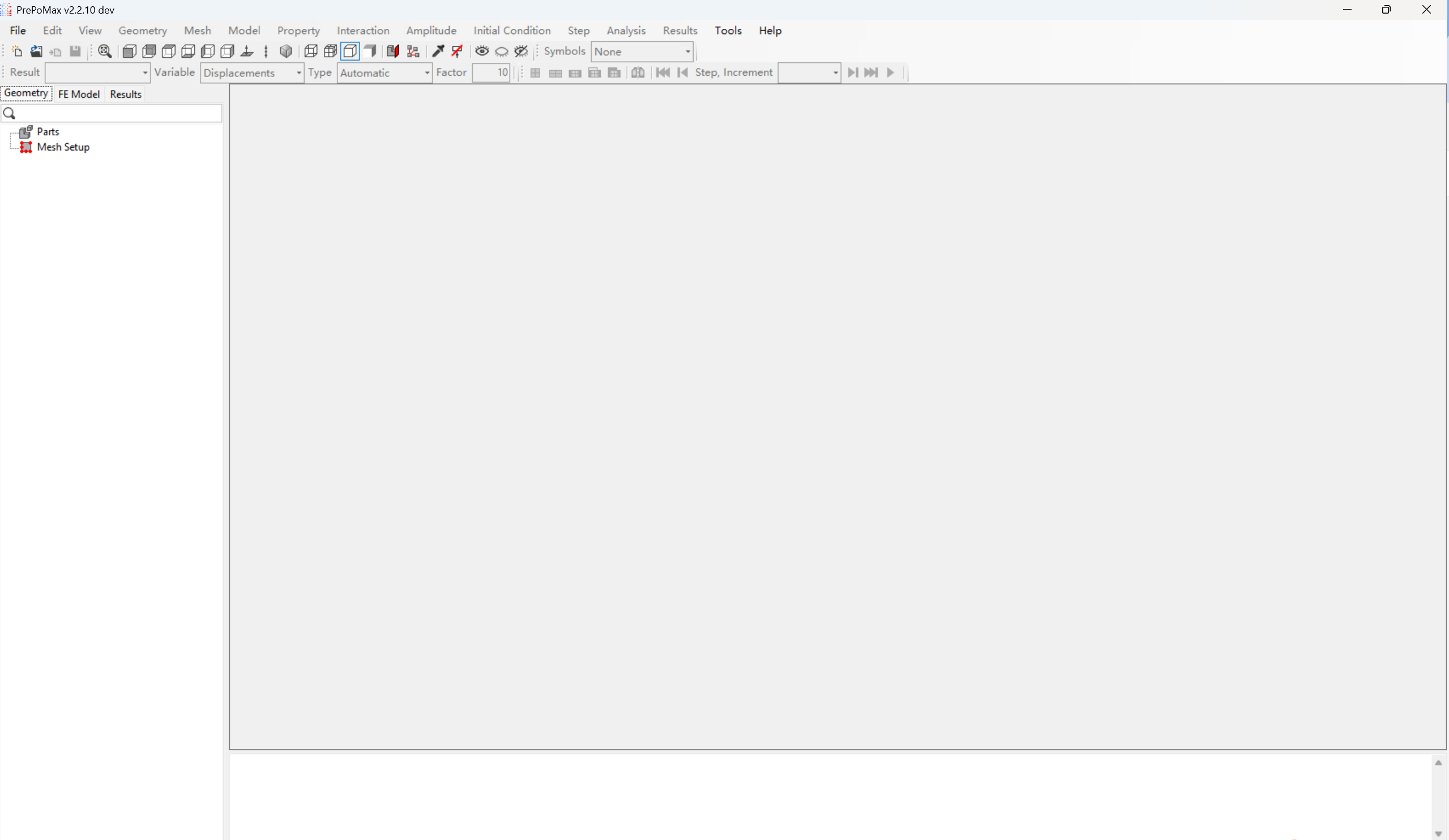

创建新模型：打开PrePoMax后，点击File>New创建一个新模型，并选择模型空间和单位制。
导入几何模型：点击File>Import导入CAD/STL几何模型或网格进行分析。对于2D分析，零件需要导入为完全位于XY平面中的面；对于轴对称分析，代表部件的面必须位于Y轴右侧。
生成网格：对于导入的CAD和STL几何体，可以先设置网格参数（Mesh>Mesh Setup
Item>Create），然后生成网格（Mesh>Create Mesh）。也可以不设置网格参数，直接生成网格，它会使用默认设置。
设置材料属性：点击Materials>Create定义材料，添加适当的材料行为，如弹性、密度（用于模态分析或使用重力或离心载荷）、塑性（用于考虑永久变形）、热或滑移磨损等。
创建截面：使用之前定义的材料创建一个新截面（Section>Create）。截面类型可以是实体、壳或膜，如果使用壳、膜或平面应力/应变单元，还需要指定厚度，并选择要为其分配截面的部件。
创建分析步：点击Analysis>Create创建新的分析步。在大多数情况下，默认步设置就足够了。
定义约束和接触：可选地，点击Constraints>Create创建约束，点击Contact>Create定义接触对，还可以设置初始条件、定义字段和振幅等。
设置边界条件和载荷：点击BCs>Create定义边界条件，点击Loads>Create定义载荷。有多种类型可供选择，并且可以以不同的方式应用于模型。
提交分析：点击Analysis-1>Run提交分析。分析完成后，可以点击Analysis-1>Results查看结果，使用各种后处理选项进行结果可视化和分析。

三、遇到的问题与解决方案

提示：解决问题的思路才是最重要的，首先截图喂给AI，让AI思考，给自己启发：
具体报错如下：

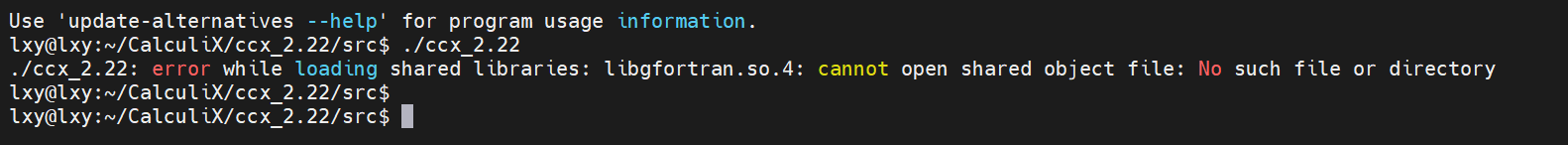

./ccx_2.22: error while loading shared libraries: libgfortran.so.4: cannot open shared object file: No such file or directory
报错截图这里插入图片描述
翻译过来是明系统缺少 libgfortran.so.4 这个共享库文件；那么问题就很简单了，安装就好：
我是Ubuntu用户，所以下面是我的安装过程

# 更新并安装缺失的库
sudo apt update
sudo apt install libgfortran4
