UML 类图 —— ——类、接口的几种关系

UML类图的作用是描述程序中类的信息及各个类之间的关系。

所有的面向对象（Object Oriented）语言都离不开类的概念，理解了程序中类的设计也就理解了程序的一半。但类的具体描述方式在各个类中都不一样，UML类图的提出是为了能够脱离语言的限制，抽象地描述各个类的信息及各个类之间的关系。这是UML类图的作用。

一、类的基本表示方式

在UML类图中，每一个矩形代表一个类。我们举一个简单的例子：

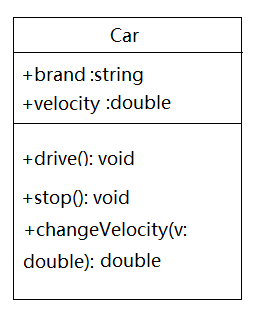

这是一个代表车辆的类。

一般的类图分为三个部分。部分类图有五个部分。

第一部分为类名，如果类名用正体书写则说明这是可以实例化的普通类。如果类名用斜体书写，则说明这是抽象类。如果类名有下划线修饰则说明这是静态类。

第二部分为类内的属性，格式为修饰符 属性名 ：属性类型。修饰符为“+”说明该属性为public型，“#”说明该属性为protected型，“-”说明该属性为private型。

第三部分为类内的方法，格式为修饰符 方法名 （参数名1：参数类型1，……）：方法返回值类型。修饰符为“+”说明该方法为public型，“#”说明该方法为protected型，“-”说明该方法为private型。如果方法名有下划线修饰则说明这是静态方法。

如果类图中需要描述类的性质，则放在第四部分描述。如果类内有内部类，则放在第五部分描述。

如果类图描述的是一个接口，在接口名的上方需要加上《interface》的修饰符。同时该类图仅有两个部分，接口名和接口的方法。

对于任何一张类图，只要对照上面的说明就可以解读出含义。

二、类、接口之间关系的表示方式：

类、接口之间的关系有 继承关系，实现关系，依赖关系，关联关系，聚合关系，组合关系。

1.继承关系

继承关系使用如下箭头：

2.实现关系

实现关系使用如下箭头：

3.依赖关系

依赖关系使用如下箭头：

由使用者指向被使用者。

如果A指向B，则说明A中使用了B，使用方式包括A类中有B类实例化对象的局部变量。A类中有方法把B类实例化对象当做了参数，A类中有方法调用了B类中的静态方法。

4.关联关系

关联关系使用如下箭头：

由拥有者指向被拥有者。

如果A指向B，则说明A类中有B类的成员变量。

5.聚合关系

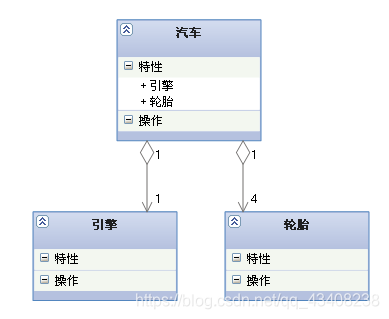

【聚合关系】：是整体与部分的关系，且部分可以离开整体而单独存在。如车和轮胎是整体和部分的关系，轮胎离开车仍然可以存在。

聚合关系是关联关系的一种，是强的关联关系；关联和聚合在语法上无法区分，必须考察具体的逻辑关系。

【代码体现】：成员变量

【箭头及指向】：带空心菱形的实心线，菱形指向整体

6.组合关系

【组合关系】：是整体与部分的关系，但部分不能离开整体而单独存在。如公司和部门是整体和部分的关系，没有公司就不存在部门。

组合关系是关联关系的一种，是比聚合关系还要强的关系，它要求普通的聚合关系中代表整体的对象负责代表部分的对象的生命周期。

【代码体现】：成员变量

【箭头及指向】：带实心菱形的实线，菱形指向整体

两个类之间究竟是聚合还是组合完全由类的设计决定。

各种关系的强弱顺序：

泛化 = 实现 > 组合 > 聚合 > 关联 > 依赖

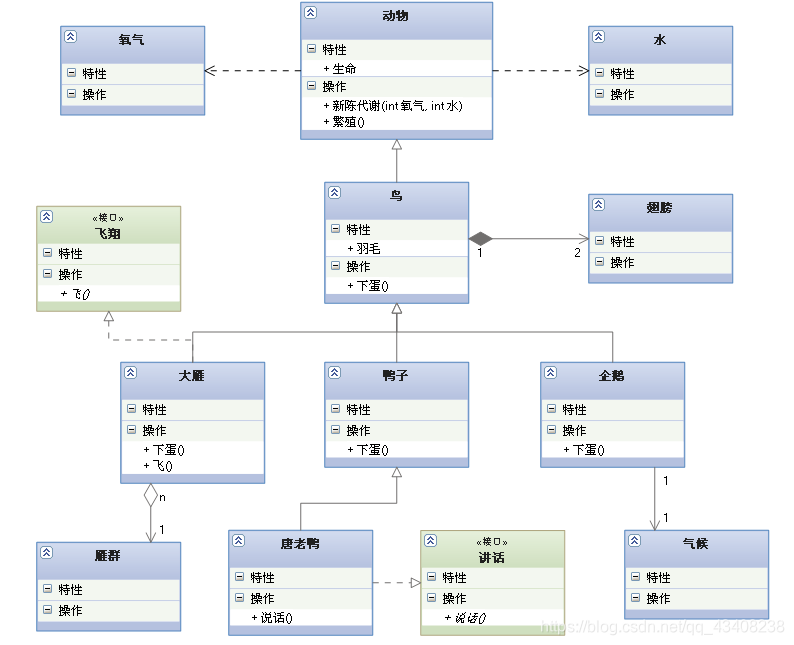

下面这张UML图，比较形象地展示了各种类图关系：

类的关系——依赖关系
1、特点
指一个类A使用到了另一个类B
这种关系具有偶然性的，临时性，非常弱的，但类B的变化影响类A

表现：类B作为参数被类A在某个方法中使用（形参， 局部变量，静态方法的调用，返回值）

三、依赖与关联的区别
关联是“HAS”关系，依赖是“USE”关系 -A类关联B类，指的是B类对象作为A类的属性存在，称为“has”关系。 -A类依赖B类，指的是B的对象作为A类的方法形式参数存在，称为“use”关系。当然，也包括局部变量、返回值类型和静态方法调用这三种场景。

---
