本文探讨了噪声在电路设计中的重要性，特别是在确定电路动态范围下限时的作用。介绍了噪声的来源，如热噪声、散弹噪声和f1噪声，并提供了噪声系数的公式推导，特别是级联网络的噪声系数计算。强调了在电路设计中，尤其是第一级噪声系数对整体性能的影响，以及在计算时需将dB转换为数值形式的重要性。

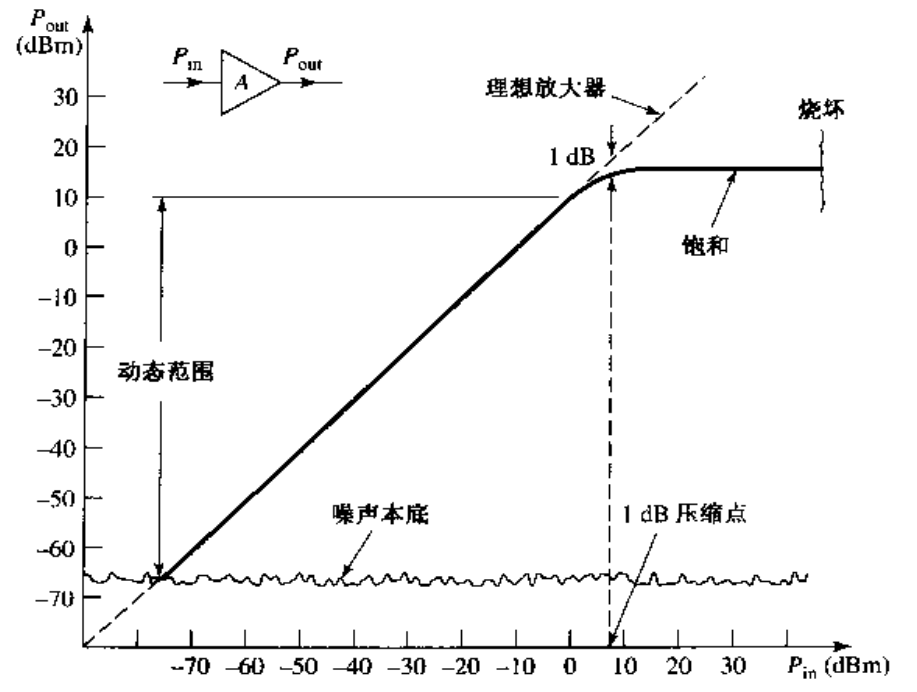

噪声决定电路的性能，在设计电路时需要着重考虑。噪声决定了电路系统的动态范围下限。如下图所示，这是一个PA的动态范围图，其中噪声本底决定了其动态范围下限。
噪声通常时由器件和材料中的电荷或载流子的随机运动所产生。根据产生机制不同可以把噪声源分为：
热噪声 ： 它是由束缚电荷的热振动产造成的；
散弹噪声： 它是由电子管或固态器件中载流子的随机涨落引起的；
1 f \frac{1}{f} f1 噪声： 发生在固态原件和真空电子管中，与频率 f f f成反比。
对于一个含噪声的系统常常用一个无噪声电阻和一个电压源等效。考虑在 T = 290 K T=290K T=290K下的一个有噪声电阻，该电阻中的电子随机运动，其动能与温度成正比。这些随机运动的电子在电路的两端产生小的随机电压。（这也是为什么用三极管或者场效应管做低噪声放大器时不在信号输入端串电阻的原因，因为电阻本身就是一个噪声源） 由普朗克黑体辐射定律，加上在微波频率下简化可以得出该随机电压为： V n = 4 k T B R V_{n}=\sqrt{4 k T B R} Vn=4kTBR
T T T——热力学温度（ K K K)
B B B—系统的带宽（ H z Hz Hz）
R R R—电阻（ O h m Ohm Ohm）
这种噪声功率不随频率改变，那么噪声源的功率谱密度也不随频率改变，称其为 白噪声源。假设该电阻阻值为 R R R,那么该有噪声电阻可以等效为一个电压源和负载电阻为 R R R的电路模型，电压源为 V n V_{n} Vn。从而可以得出负载上的功率为：
P n = ( V n 2 R ) 2 R = k T B P_{n}=(\frac{V_{n}}{2R})^2R=kTB Pn=(2RVn)2R=kTB由该公式可以看出，一个噪声电阻 R R R可以等效为一个电压源和阻值为 R R R串联，且噪声功率为 P n P_{n} Pn，需要注意的是 T = 290 K T=290K T=290K。
接下来我们可以对任何噪声源 (白色的)进行类似的等效。假设有一个噪声源噪声功率为 N o N_{o} No,
N o = ( V n 1 2 R ) 2 R = k T e B N_{o}=(\frac{V_{n1}}{2R})^2R=kT_eB No=(2RVn1)2R=kTeB注意此时的 T e T_e Te已经不是前面的 T = 290 K T=290K T=290K，而是这个噪声源等效的噪声温度。根据上面的公式可以得出：
T e = N o k B T_e=\frac{N_o}{kB} Te=kBNo T e T_e Te称为该噪声源的等效噪声温度。
噪声系数( n o i s e f i g u r e noise figure noisefigure)，定义为输入和输出信噪比： F = S i / N i S o / N o F=\frac{ {S_i}/{N_i}}{ {S_o}/{N_o}} F=So/NoS<
