CAD工程制图规则

1 CAD工程制图的基本要求

1.1 图纸幅面与格式（GB/T 14689）

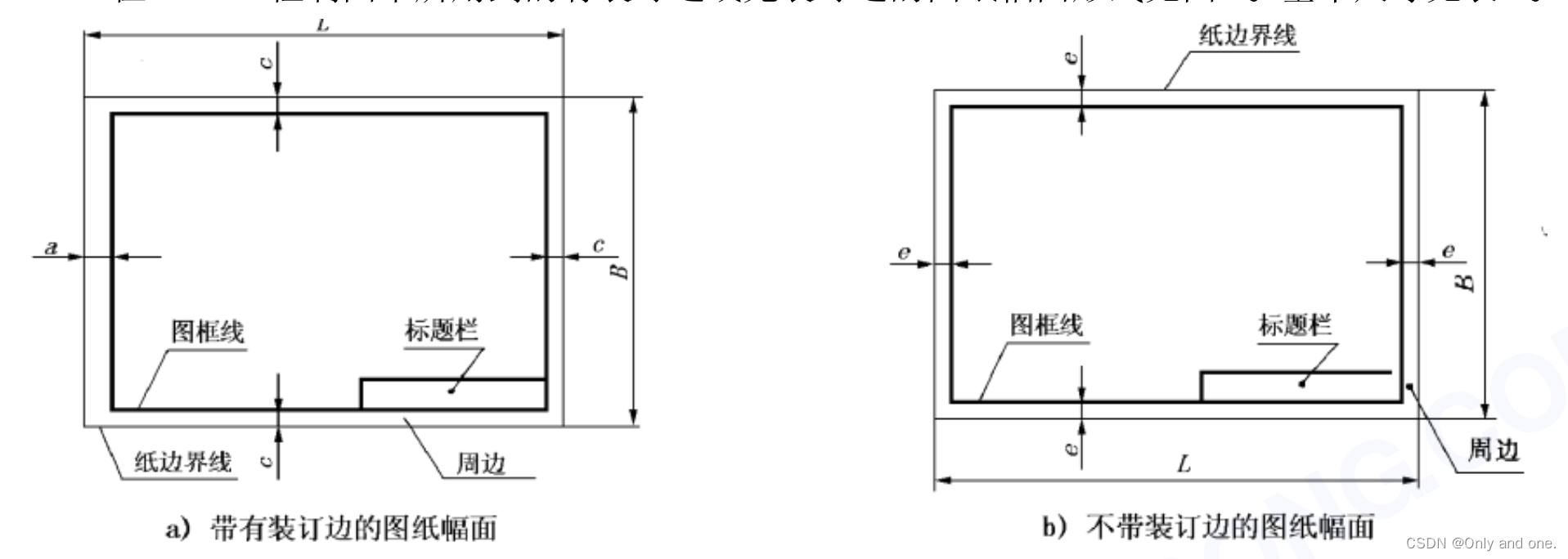

图1 图纸格式 GB/T 14689

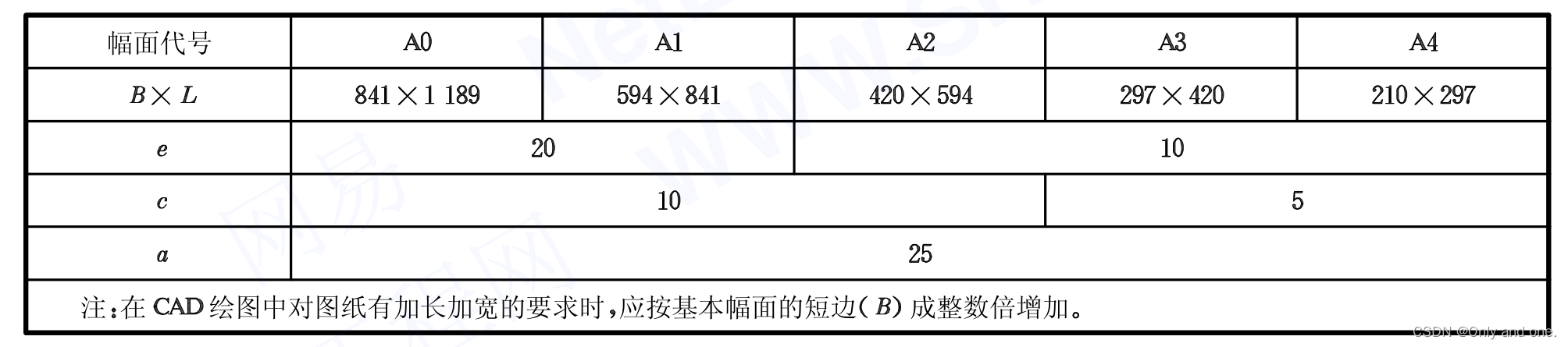

图2 图纸格式

1.2 比例（GB/T 14690）

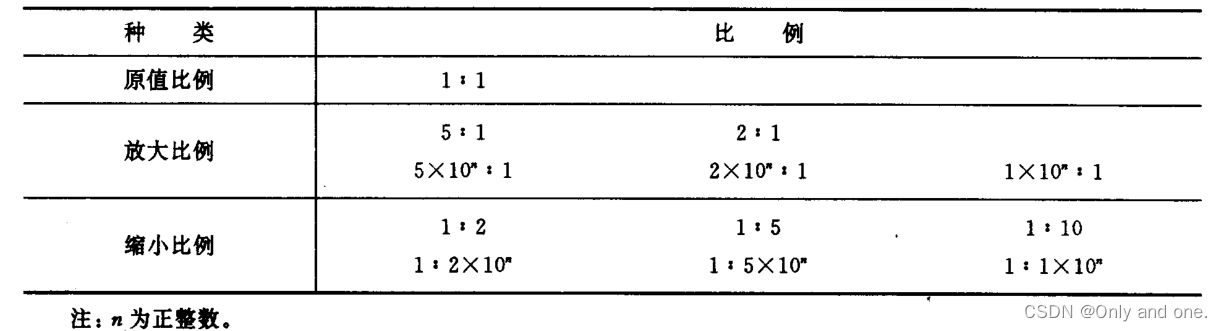

图3 优选比例

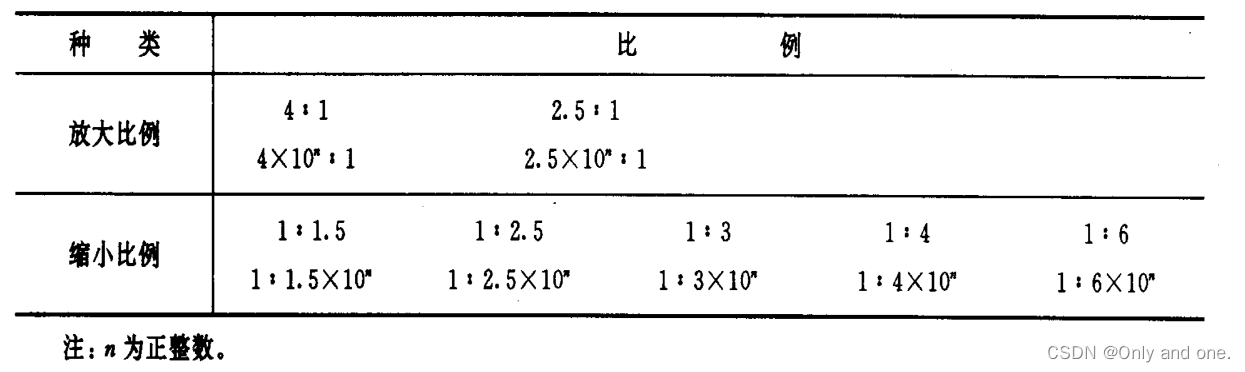

图4 补充比例

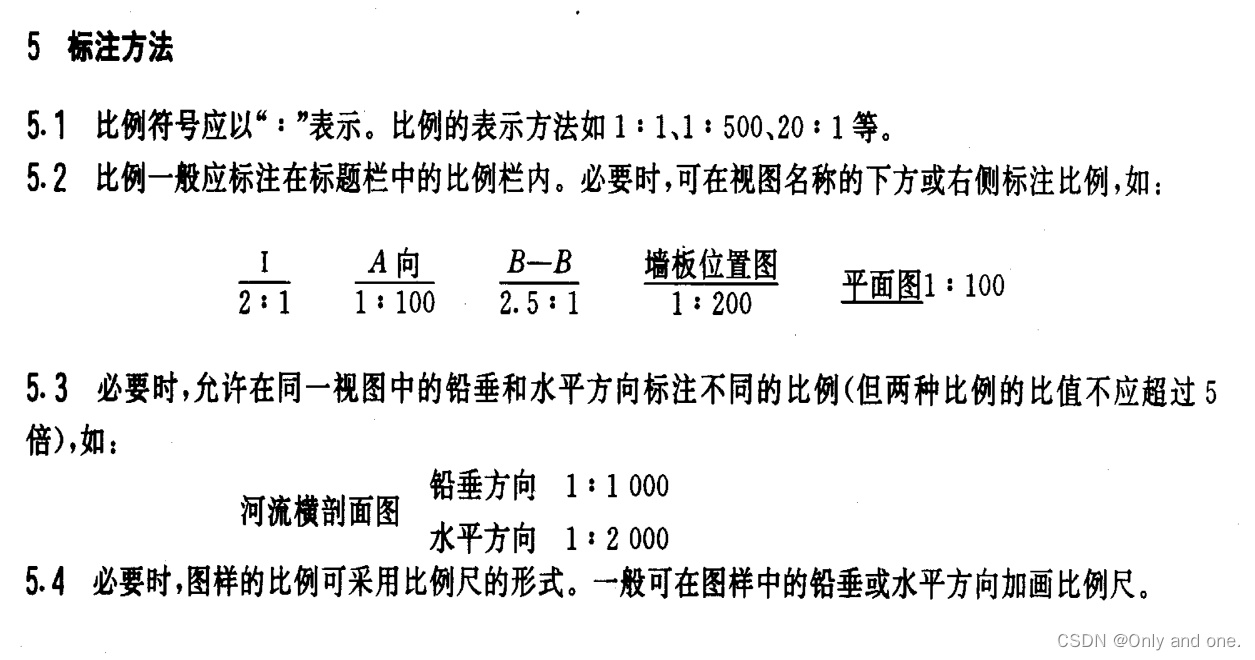

图5 标注方法

1.3 字体（GB/T 14691)

基本要求

书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。

字体高度（用h表示）的公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。

如需要书写更大的字，其字体高度应按的比率递增。字体高度代表字体的号数。

汉字应写成长仿宋体字，并应采用中华人民共和国国务院正式公布推行的《汉字简化方案》的简化字。汉字的高度h不应小于3.5mm，其字宽一般为。

汉字和数字分A型和B型。A型字体的笔画宽度（d）为字高的十四分之一，B型字体的笔画宽度（d）为字高（h）的十分之一。在同一图样上，只允许选用一种型式的字体。

字体和数字可写成斜体和直体。斜体字字头向右倾斜，与水平基准线成75°。

汉字、拉丁字母、希腊字母、阿拉伯数字和罗马数字等组合书写时，其排列格式和间距应符合图6~图8的规定。

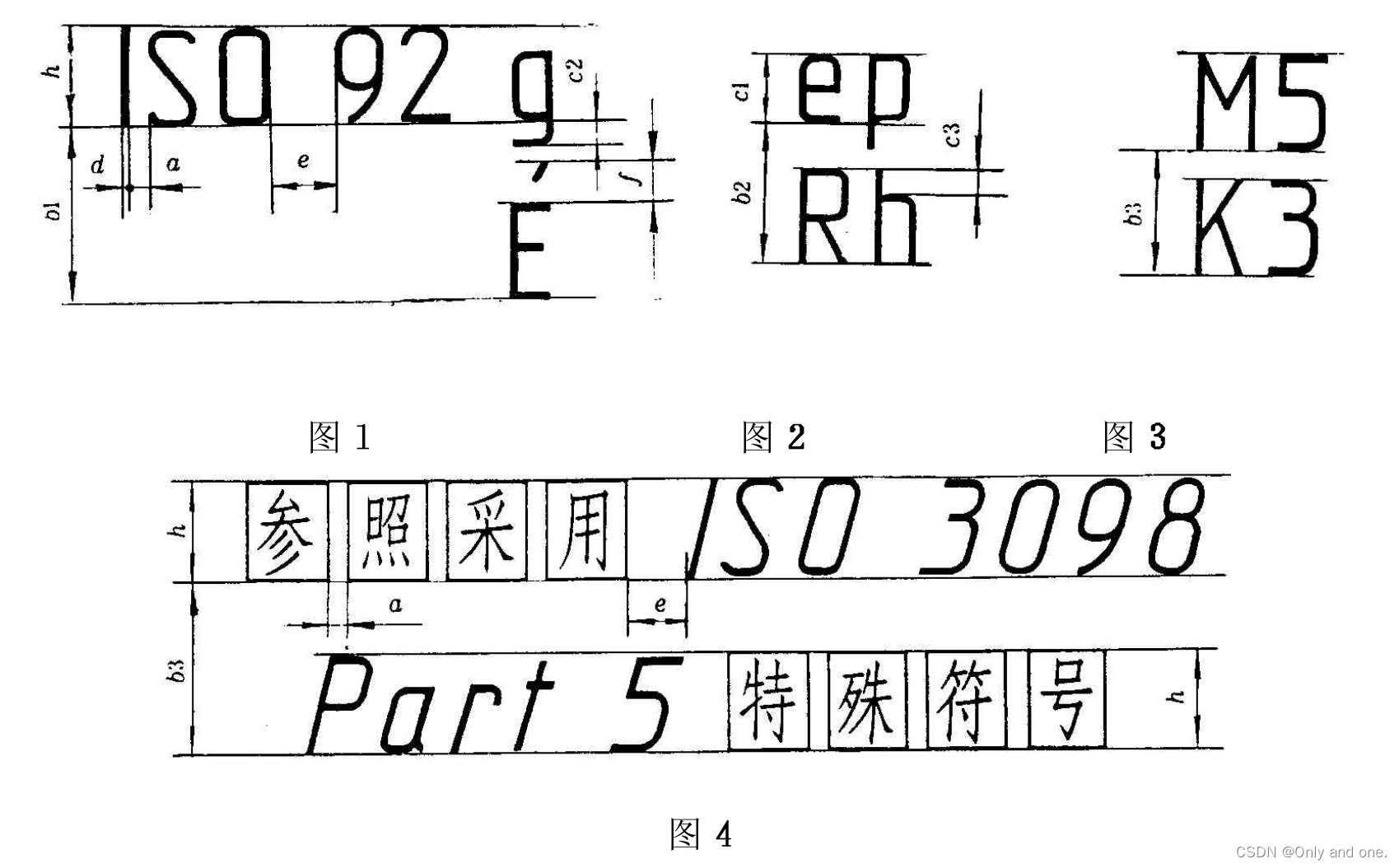

图6 字体排列格式及间距

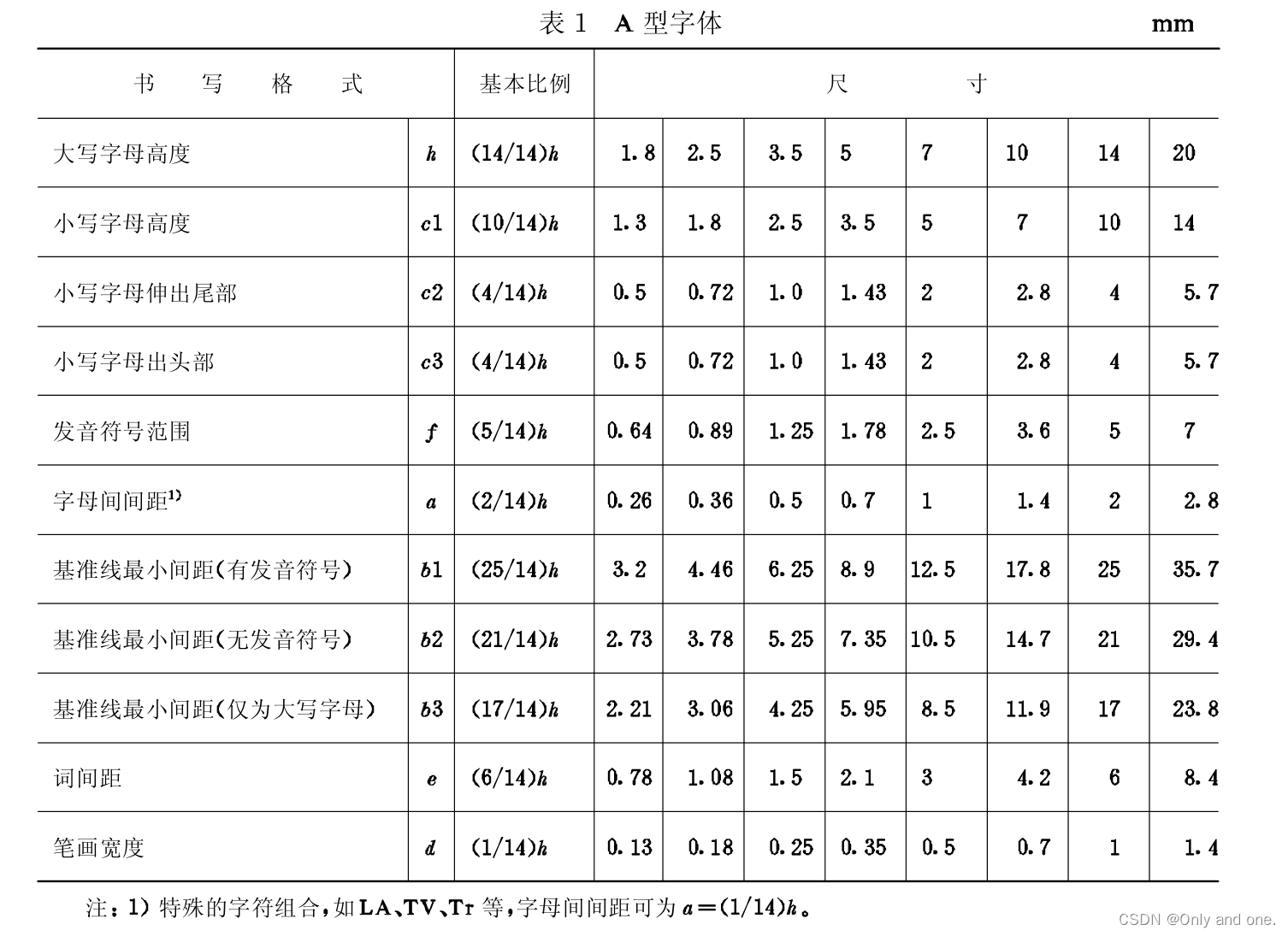

图7 A型字体

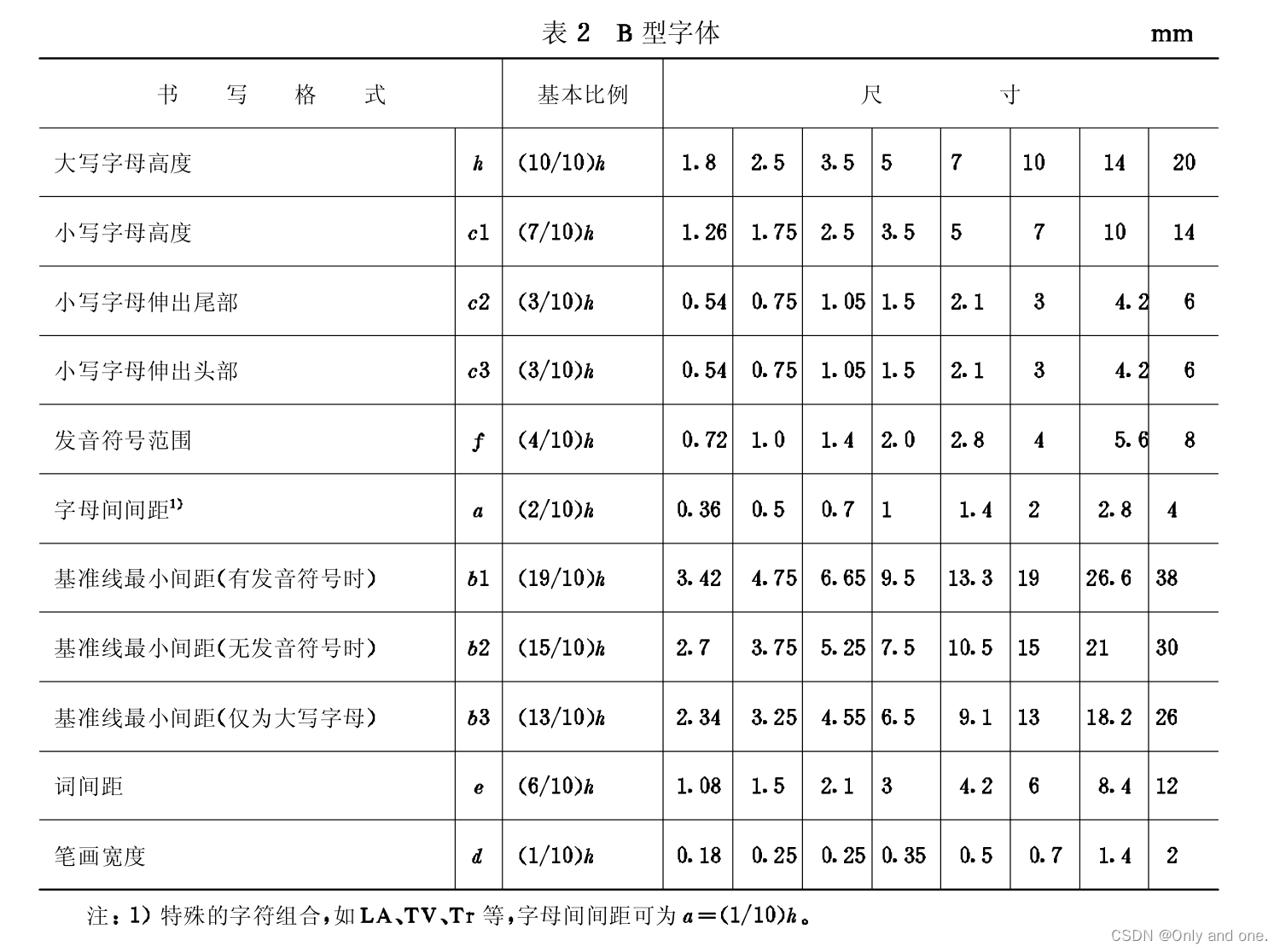

图8 B型字体

1.4 图线（GB/T 17450）

线型

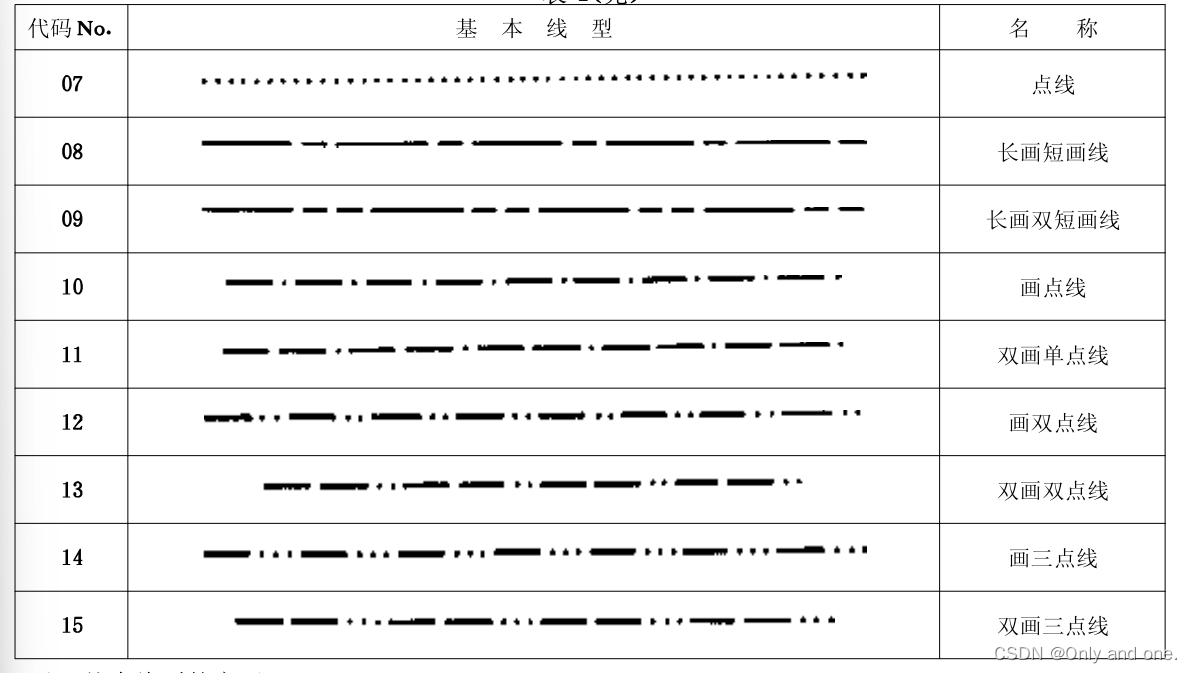

图9 基本线型

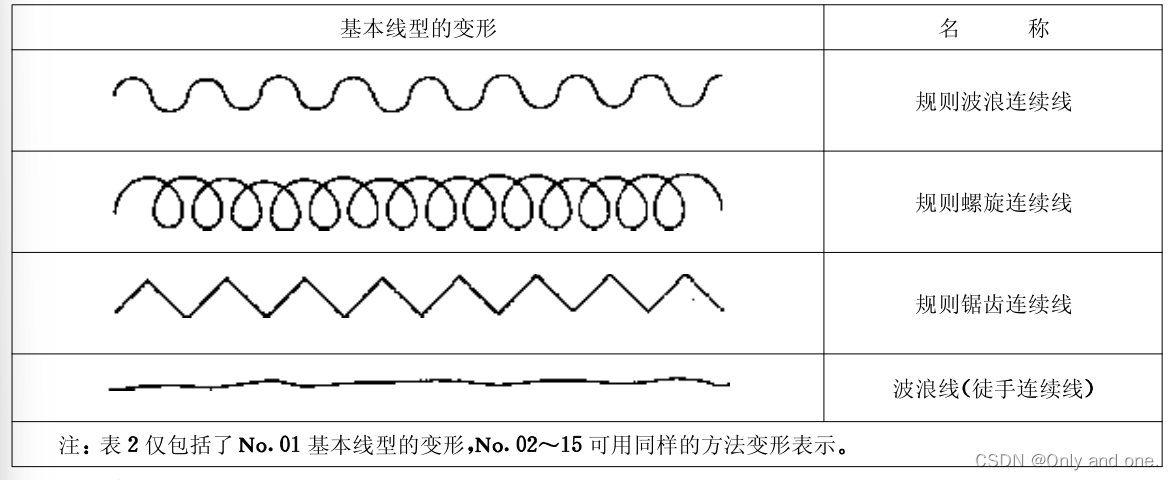

图10 基本线型的变形

图线的尺寸

所有线型的图线宽度（d）应按图样的类型和尺寸大小在下列数系中选择，数系公比：0.13，0.18，0.25，0.35，0.5，0.7，1，1.4，2mm

粗线：中粗线：细线的宽度比率为4：2：1。在同一图样中，同类型图线的宽度应一致。

图线宽度偏差不超过。

基本线型和线素的计算公式在GB/T 14665、GB/T 18686中规定，这些公式也便于使用CAD系统绘制各种技术图样。

图线的画法

规定图线之间的间隙不小于0.7mm。

图线的颜色

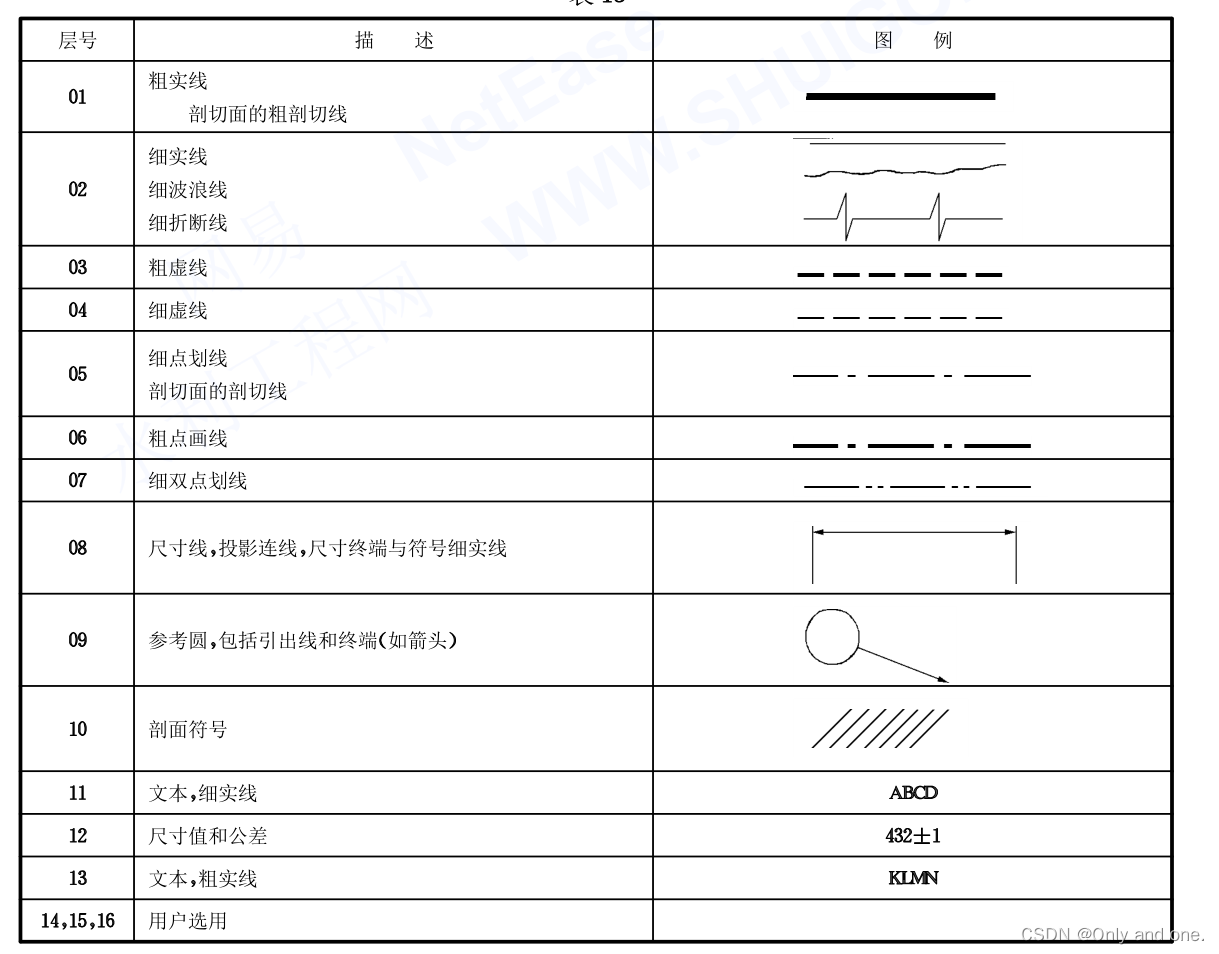

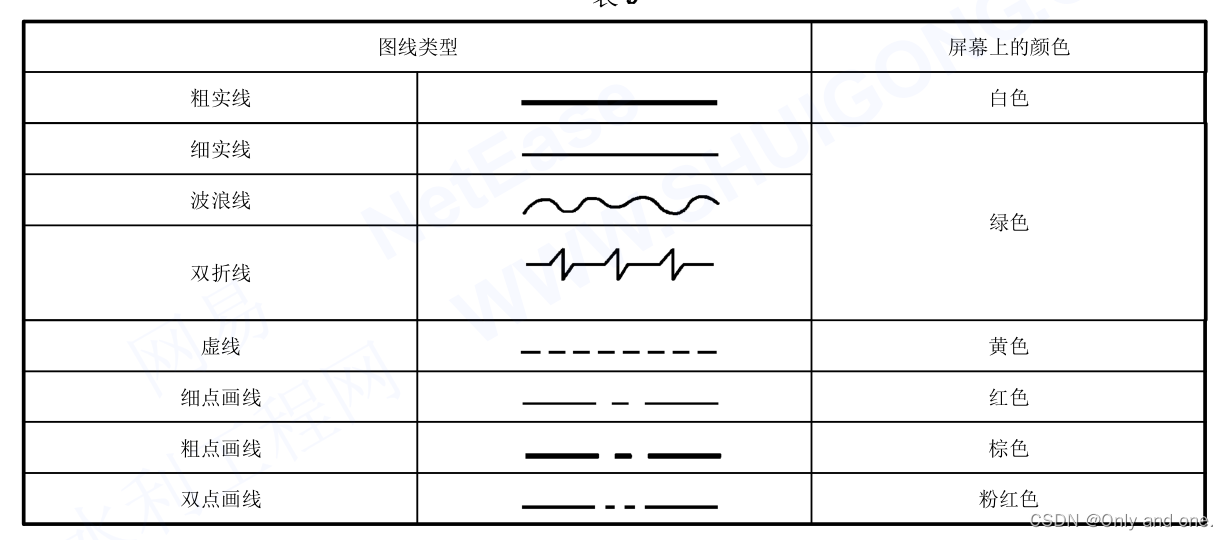

图11 图线的颜色

1.5  剖面符号（GB/T 18229）

1.6  标题栏（GB/T 10609.1）

1.7  明细栏（GB/T 10609.2）

2  投影法

正投影法、第一角画法、轴测投影法、透视投影法

3  图形符号（GB/T 16900~16903）

4 基本画法（GB/T 17451~17452）

5 尺寸标注

遵守行业相关的有关标准或规定。注意箭头的画法。

CAD工程图中的尺寸数字、尺寸线和尺寸界限应按照有关标准的要求进行绘制。

6 工程图管理

图12 CAD工程图的图层管理

CAD工程图及文件管理应遵照相关管理规定。
